Wystarczy pomylić zacisk NO z NC, aby przycisk działał odwrotnie, światło nie reagowało albo obwód bezpieczeństwa przestał spełniać swoją funkcję. Porządkuję rodzaje styków elektrycznych, wyjaśniam oznaczenia, pokazuję różnice między stykami głównymi i pomocniczymi oraz podpowiadam, jak dobrać element do przekaźnika, stycznika, czujnika lub instalacji inteligentnego domu.
Najpierw rozpoznaj stan spoczynku, a dopiero potem dobieraj obciążalność
- NO to styk normalnie otwarty, który zamyka obwód po zadziałaniu.
- NC pozostaje zamknięty w stanie spoczynku i rozwiera obwód po zadziałaniu.
- Styk przełączny ma zacisk wspólny COM oraz wyjścia NO i NC.
- Styki główne przenoszą większą moc, a pomocnicze służą głównie do sterowania i sygnalizacji.
- Przy doborze liczą się nie tylko ampery, ale też rodzaj obciążenia, napięcie, prąd rozruchowy i liczba łączeń.
Jak rozumieć podstawowe oznaczenia styków
Najprostszy podział opiera się na tym, co dzieje się ze stykiem w stanie spoczynku, czyli przed naciśnięciem przycisku, zadziałaniem cewki albo poruszeniem dźwigni. To ważne, ponieważ określenia „normalnie otwarty” i „normalnie zamknięty” nie opisują całego urządzenia, tylko konkretną pozycję jego zestyków.
| Oznaczenie | Polska nazwa | Stan spoczynku | Co dzieje się po zadziałaniu | Typowe zastosowanie |
|---|---|---|---|---|
| NO | normalnie otwarty, zwierny | obwód przerwany | styk zamyka obwód | przycisk uruchamiający, sygnalizacja załączenia |
| NC | normalnie zamknięty, rozwierny | obwód zamknięty | styk otwiera obwód | stop awaryjny, kontrola pokrywy, blokada |
| COM | wspólny | zacisk przełączany | łączy się z NO albo NC | styk przełączny |
Styk NO i styk zwierny
W zacisku NO, od angielskiego Normally Open, w stanie spoczynku nie ma ciągłości obwodu. Naciśnięcie przycisku lub pobudzenie cewki powoduje zwarcie zestyków i przepływ prądu. Tak działa na przykład przycisk dzwonka, przycisk start silnika czy wejście sterujące modułu przekaźnikowego.
Określenie „zwierny” bywa dla początkujących mylące. Nie oznacza, że styk jest stale zwarty, lecz że zwiera obwód podczas działania. Sam skrót NO najczęściej wystarcza, ale na schematach można spotkać także oznaczenie styku związanego z funkcją zwierania.

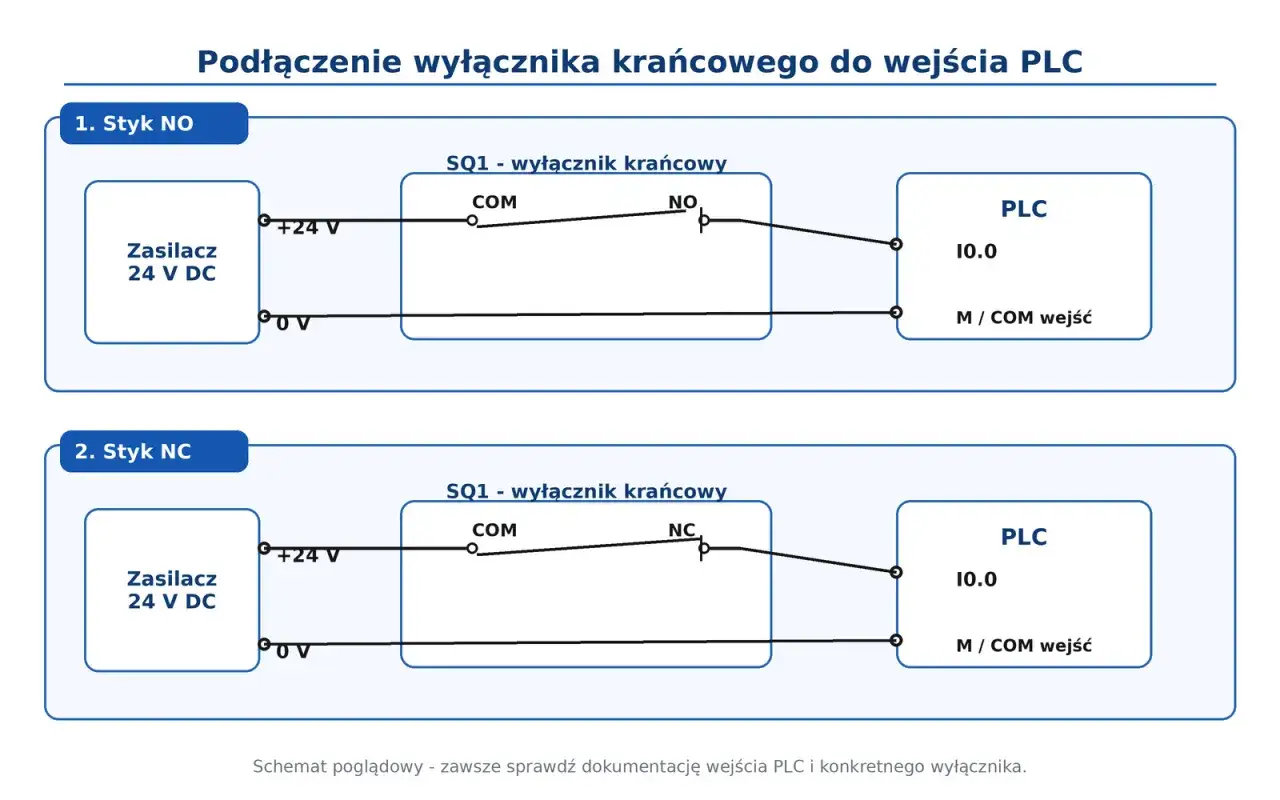

Styk NC i logika bezpiecznego działania
NC, czyli Normally Closed, przewodzi w stanie spoczynku. Po naciśnięciu przycisku, zadziałaniu przekaźnika albo przerwaniu mechanizmu obwód zostaje otwarty. Dzięki temu można wykryć nie tylko świadome zadziałanie urządzenia, lecz także przerwany przewód lub utratę zasilania sterowania.
Z tego powodu styki NC często pojawiają się w obwodach bezpieczeństwa, na przykład przy wyłącznikach awaryjnych, osłonach maszyn i czujnikach otwarcia. W prostych instalacjach domowych nie należy jednak bezrefleksyjnie kopiować przemysłowych schematów. Trzeba sprawdzić sposób pracy konkretnego wejścia i instrukcję urządzenia.
Styk przełączny COM, NO i NC

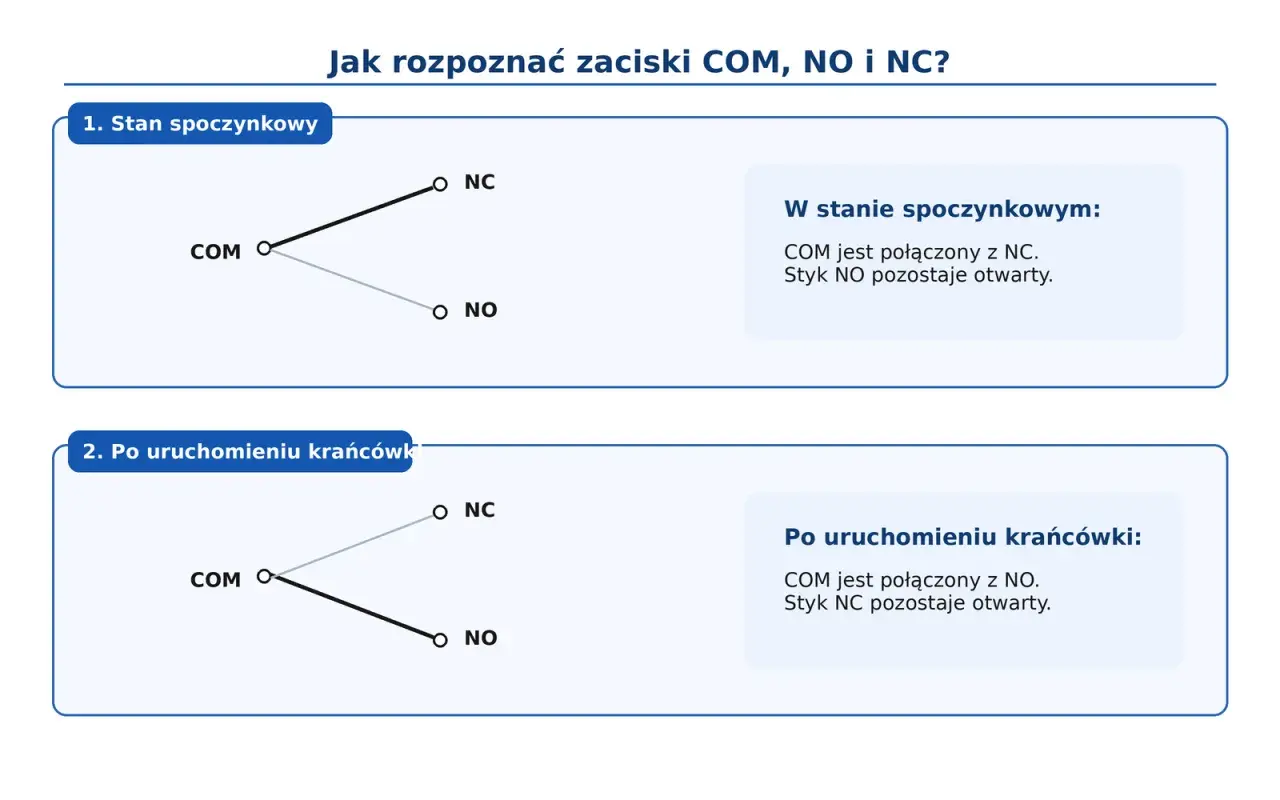

Styk przełączny ma zacisk COM, czyli wspólny, oraz dwa tory wyjściowe. W spoczynku COM jest połączony z NC, a po zadziałaniu przełącza się na NO. Jednym elementem można więc rozłączyć jeden obwód i jednocześnie załączyć drugi.
Takie rozwiązanie spotykam w przekaźnikach, termostatach, wyłącznikach krańcowych i sterownikach rolet. Jest wygodne, ale wymaga sprawdzenia, czy przełączanie odbywa się z przerwą, czy bez niej. Przy niektórych urządzeniach krótkotrwałe rozłączenie obu torów jest normalne, a przy innych może powodować niepożądany impuls.
Styki główne, pomocnicze i sygnałowe nie mają tego samego zadania
Drugi podział dotyczy roli styku w urządzeniu. Styk główny przenosi energię do odbiornika, natomiast styk pomocniczy najczęściej przekazuje informację o stanie urządzenia albo steruje kolejnym elementem układu. Z zewnątrz mogą wyglądać podobnie, lecz ich dopuszczalne napięcia i prądy bywają zupełnie inne.
Styki główne
Styki główne znajdują się między źródłem zasilania a odbiornikiem, na przykład silnikiem, grzałką lub oświetleniem. Projektuje się je z myślą o większym prądzie i częstszym gaszeniu łuku elektrycznego, który powstaje podczas rozłączania obciążenia.
W styczniku trójfazowym styki główne mogą załączać kilka torów jednocześnie. Nie oznacza to jednak, że każdy stycznik nadaje się do dowolnego silnika. Silnik ma wysoki prąd rozruchowy, dlatego dobór powinien uwzględniać kategorię użytkowania i dane producenta, a nie tylko prąd znamionowy zapisany na tabliczce.
Styki pomocnicze
Styki pomocnicze służą do sterowania, blokowania i sygnalizacji. Mogą przekazywać do sterownika PLC albo centrali smart home informację, że stycznik zadziałał, drzwi są zamknięte lub zabezpieczenie pozostaje aktywne.
Najczęściej występują jako 1 NO, 1 NC albo 1 NO + 1 NC. Ich obciążalność jest zwykle mniejsza niż styków głównych, dlatego nie powinno się zasilać przez nie grzałki, pompy czy dużego silnika tylko dlatego, że mechanicznie pasują do aparatu.
Styki sygnałowe i kontaktronowe
W czujnikach otwarcia często stosuje się kontaktron, czyli hermetyczny styk uruchamiany polem magnetycznym. Pobiera bardzo mało energii i dobrze sprawdza się przy wejściach alarmowych oraz automatyce drzwi i okien, ale nie jest przeznaczony do przełączania dużych obciążeń.
Kontaktron ma także ograniczenia mechaniczne. Silny magnes, drgania, zbyt duża częstotliwość przełączania albo przekroczenie dopuszczalnego prądu mogą pogorszyć jego trwałość. Do sterowania lampą 230 V zwykle potrzebny jest dodatkowy przekaźnik, a nie bezpośrednie obciążanie małego styku w czujniku.
Konfiguracje styków opisują liczbę torów i sposób przełączania
Na obudowach przekaźników i przełączników można spotkać skróty SPST, SPDT, DPST czy DPDT. Pierwsza litera mówi o liczbie niezależnych torów, a druga o liczbie pozycji przełączania. Ta nomenklatura jest praktyczna, bo pozwala szybko ocenić układ przed zajrzeniem do schematu.
| Oznaczenie | Znaczenie | Przykład |
|---|---|---|
| SPST | jeden tor, jedno przełączenie | pojedynczy NO albo NC |
| SPDT | jeden tor, dwa wyjścia | COM przełączany między NC i NO |
| DPST | dwa tory, jedno przełączenie | jednoczesne rozłączanie dwóch przewodów |
| DPDT | dwa tory, dwa wyjścia | przełączanie dwóch niezależnych obwodów |
W katalogach producentów częściej zobaczysz zapis 2 NO, 2 NC albo 1 CO niż pełny skrót SPST lub SPDT. CO oznacza styk przełączny, a liczba przed oznaczeniem mówi, ile takich zestyków znajduje się w urządzeniu.
Przydatnym przykładem jest przekaźnik z układem 1 CO. Może załączać wentylator po wykryciu wilgoci, a po zaniku zasilania wrócić do położenia spoczynkowego. Ten sam typ styku może pracować w różnych scenariuszach, ale o poprawności decyduje sposób podłączenia COM, NO i NC.
Jak dobrać styk do domu, automatyki i inteligentnych urządzeń
Dobór zaczynam od pytania, co dokładnie ma być przełączane. Innego styku wymaga przycisk wysyłający sygnał do centrali, innego przekaźnik sterujący lampą LED, a jeszcze innego stycznik załączający pompę ogrodową.
- Ustal stan bezczynności. Wybierz NO, gdy obwód ma być domyślnie otwarty, albo NC, gdy przerwa w sterowaniu powinna wyłączyć urządzenie.
- Sprawdź napięcie i prąd. Parametry styku muszą obejmować zarówno napięcie obwodu, jak i prąd roboczy.
- Uwzględnij typ odbiornika. Żarówka LED, silnik, elektrozawór i grzałka mają różne warunki załączania.
- Dodaj zapas. Nie dobieraj elementu dokładnie na granicy katalogowej, szczególnie przy częstym przełączaniu.
- Sprawdź sposób montażu. Znaczenie mają zaciski, miejsce na szynie DIN, stopień ochrony i przekrój przewodów.
Najczęstszy błąd polega na patrzeniu wyłącznie na wartość „10 A” wydrukowaną na obudowie. Taki parametr może dotyczyć obciążenia rezystancyjnego, podczas gdy silnik albo zasilacz impulsowy powoduje krótkotrwały prąd rozruchowy znacznie wyższy od wartości roboczej.
W inteligentnym domu styki przekaźnikowe często służą do sterowania oświetleniem, roletami, bramą i ogrzewaniem. Jeżeli moduł ma wejście bezpotencjałowe, oznacza to, że styk tylko zwiera lub rozwiera obwód sterujący i nie podaje własnego napięcia. To różnica, której pominięcie może uszkodzić centralę.
Przy większych odbiornikach rozsądniej jest użyć małego przekaźnika do sterowania cewką stycznika. Stycznik przejmuje wtedy obciążenie mocy, a elektronika smart home pracuje w lekkim obwodzie sterującym. Koszt takiego rozwiązania rośnie, ale zyskuje się większe bezpieczeństwo i łatwiejszą wymianę elementów.
Jak sprawdzić styki i uniknąć błędów przy podłączaniu
Przed montażem identyfikuję zaciski na schemacie urządzenia, a nie na podstawie ich położenia. W różnych modelach kolejność pinów może być inna, choć oznaczenia COM, NO i NC pozostają standardowym punktem odniesienia.
Test multimetrem
Przy odłączonym urządzeniu można sprawdzić ciągłość obwodu multimetrem ustawionym na pomiar rezystancji lub test dźwiękowy. W stanie spoczynku między COM i NC powinna być ciągłość, a między COM i NO przerwa. Po zadziałaniu mechanizmu wynik powinien się odwrócić.
Ten test nie potwierdza jednak, że styk nadaje się do pracy pod obciążeniem. Multimetr mierzy niewielki prąd, więc nie wykryje problemu z łukiem, przegrzewaniem, nadpaleniem powierzchni ani zbyt małą trwałością przy częstym załączaniu.
Przeczytaj również: Niebieski przewód w gniazdku - gdzie go podłączyć?
Błędy, które zdarzają się najczęściej
- Traktowanie NO jako „zawsze wyłączonego”, mimo że stan normalny zależy od pozycji mechanizmu.
- Podłączanie obciążenia dużej mocy do styku pomocniczego.
- Pomijanie prądu rozruchowego silnika, transformatora lub zasilacza.
- Łączenie obwodów o różnych napięciach bez sprawdzenia izolacji i dopuszczalnych parametrów.
- Wykorzystywanie styku NC w układzie bezpieczeństwa bez sprawdzenia, czy urządzenie ma wymagane wymuszone otwarcie.
Przy instalacjach 230 V najpierw wyłączam zasilanie, zabezpieczam je przed przypadkowym włączeniem i sprawdzam brak napięcia odpowiednim przyrządem. Jeśli nie masz doświadczenia z rozdzielnicą, stycznikiem albo obwodem o dużej mocy, podłączenie powinien wykonać elektryk. Błąd przy niskonapięciowym module może unieruchomić automatykę, ale błąd przy napięciu sieciowym może stworzyć realne zagrożenie.
Dobry styk to właściwa funkcja, nie tylko pasujący element
Najpierw rozpoznaj, czy potrzebujesz styku NO, NC czy przełącznego, a dopiero później wybieraj konkretny przekaźnik, przycisk lub stycznik. Następny krok to sprawdzenie prądu, napięcia, rodzaju obciążenia, częstotliwości łączeń i warunków pracy.
W prostym przycisku wystarczy zwykle podstawowy styk zwierny albo rozwierny. W automatyce domowej często lepiej sprawdzi się styk bezpotencjałowy, a przy pompie, grzałce lub silniku potrzebny będzie układ z odpowiednio dobranym przekaźnikiem lub stycznikiem. To właśnie dopasowanie do scenariusza decyduje o trwałości i bezpiecznej pracy całego obwodu.
