Przy podłączaniu baterii, taśmy LED, zasilacza 12 V albo akumulatora najczęstsza zasada jest prosta: czerwony przewód prowadzi do plusa, a czarny do minusa. Wyjaśniam, kiedy można jej zaufać, jak bezpiecznie sprawdzić biegunowość miernikiem i dlaczego ta reguła nie dotyczy bezpośrednio domowej instalacji 230 V.
Czerwony zwykle oznacza plus, ale pomiar ma ostatnie słowo
- Prąd stały DC najczęściej ma czerwony przewód dodatni i czarny ujemny.
- Oznaczenia plusa i minusa na obudowie lub schemacie są ważniejsze niż kolor izolacji.
- Odwrócenie biegunowości może uszkodzić diody LED, elektronikę, zasilacz albo akumulator.
- Multimetr pozwala potwierdzić polaryzację bez zgadywania.
- Instalacja 230 V działa według innych oznaczeń i nie ma przewodu „plus” oraz „minus”.
Czerwony przewód zwykle oznacza plus w prądzie stałym
W obwodach prądu stałego, czyli DC, czerwony kabel najczęściej oznacza biegun dodatni, a czarny biegun ujemny. Taki układ spotkasz przy bateriach, akumulatorach, zasilaczach, modułach elektronicznych, taśmach LED, instalacjach 12 V i wielu urządzeniach smart home.
To jednak konwencja, a nie gwarancja. Producent może zastosować inne kolory, przewód mógł zostać wcześniej naprawiony albo izolacja mogła wyblaknąć. Dlatego przed podłączeniem zawsze sprawdzam oznaczenia „+”, „-”, „V+”, „V-”, „GND” lub instrukcję urządzenia.
| Zastosowanie | Najczęstsze oznaczenie | Na co uważać |
|---|---|---|
| Bateria lub koszyk baterii | Czerwony plus, czarny minus | Sprawdź symbole przy sprężynkach i blaszkach. |
| Taśma LED 12 V | V+ jako plus, V- jako minus | Odwrotne podłączenie może uniemożliwić świecenie lub uszkodzić sekcję. |
| Zasilacz DC | Czerwony plus, czarny minus | Liczy się także napięcie i wydajność prądowa. |
| Akumulator samochodowy | Czerwona klema plusowa, czarna minusowa | Nie pomyl biegunów nawet na chwilę. |
W praktyce kolor pomaga szybko się zorientować, ale nie zastępuje schematu ani pomiaru. Szczególnie ostrożnie podchodzę do przewodów dorabianych samodzielnie, bo tam barwy często zależą wyłącznie od tego, jaki kabel był akurat pod ręką.
Nie przenoś tej zasady na instalację 230 V
Przy napięciu sieciowym nie mówimy o plusie i minusie, lecz o przewodzie fazowym, neutralnym i ochronnym. W nowych instalacjach w Polsce przewód fazowy najczęściej jest brązowy, czarny lub szary, neutralny niebieski, a ochronny żółto-zielony.
Czarny przewód przy 230 V nie oznacza automatycznie minusa. Może pełnić funkcję przewodu fazowego, dlatego nie wolno podłączać go tak jak czarnego kabla w układzie 12 V. Starsze lub przerabiane instalacje mogą mieć dodatkowo nietypowe kolory.
To rozróżnienie ma znaczenie przy inteligentnym oświetleniu, sterownikach rolet i zasilaczach LED. Po stronie wejściowej urządzenia może występować 230 V z zaciskami L i N, a po stronie wyjściowej niskie napięcie DC oznaczone jako V+ i V-. Kolory po obu stronach zasilacza nie muszą mieć tej samej funkcji.
Jeżeli przewody wystają ze ściany i nie masz pewności, który jest fazowy, nie sprawdzaj ich metodą prób i błędów. Przy napięciu sieciowym bezpieczniej odłączyć obwód i zlecić identyfikację elektrykowi z odpowiednimi uprawnieniami.
Jak sprawdzić biegunowość multimetrem

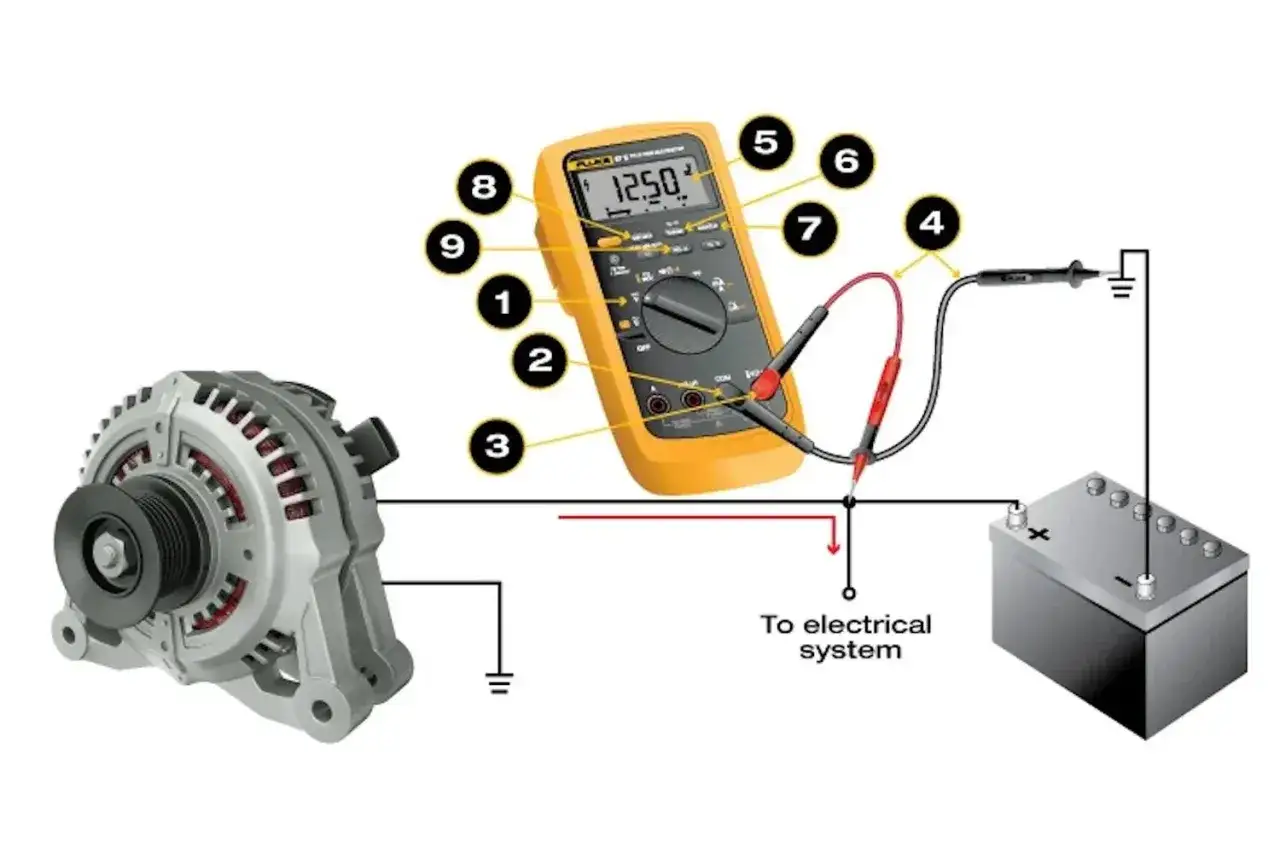

Najprostszy pomiar wykonasz multimetrem ustawionym na napięcie stałe DC. Wybierz zakres wyższy od spodziewanego napięcia, na przykład 20 V DC dla instalacji 12 V, a czerwony przewód pomiarowy włóż do gniazda oznaczonego V.
- Ustaw pokrętło na pomiar napięcia stałego, zwykle oznaczony jako V⎓.
- Dotknij czerwoną sondą pierwszego przewodu, a czarną sondą drugiego.
- Odczytaj wynik na wyświetlaczu.
- Dodatnia wartość oznacza, że czerwone końcówki miernika trafiły na potencjał dodatni.
- Znak minus przed wynikiem oznacza odwróconą kolejność sond.
Przykład jest prosty. Wynik 12,4 V oznacza prawidłową orientację sond, a wynik -12,4 V mówi tylko, że przewody zostały zamienione miejscami. Sam pomiar nie uszkadza badanego obwodu, o ile miernik pracuje w trybie napięcia, a nie pomiaru prądu.
To ostatnie zdarza się początkującym zaskakująco często. Nie wkładaj przewodów do gniazda amperomierza i nie przykładaj ich do obwodu w trybie pomiaru prądu, bo możesz zrobić zwarcie. Przy instalacji 230 V nie stosuj tej procedury bez doświadczenia i właściwego sprzętu.
Gdzie łatwo o pomyłkę i jakie są skutki
Taśmy LED i moduły elektroniczne
W taśmach LED przewód dodatni bywa opisany jako „+12 V”, „V+” albo „12V”, a ujemny jako „GND” lub „V-”. Po zamianie biegunów taśma często po prostu nie świeci, ale w przypadku sterownika, przetwornicy lub konkretnego modułu może dojść do trwałego uszkodzenia elektroniki.
Akumulatory i samochody

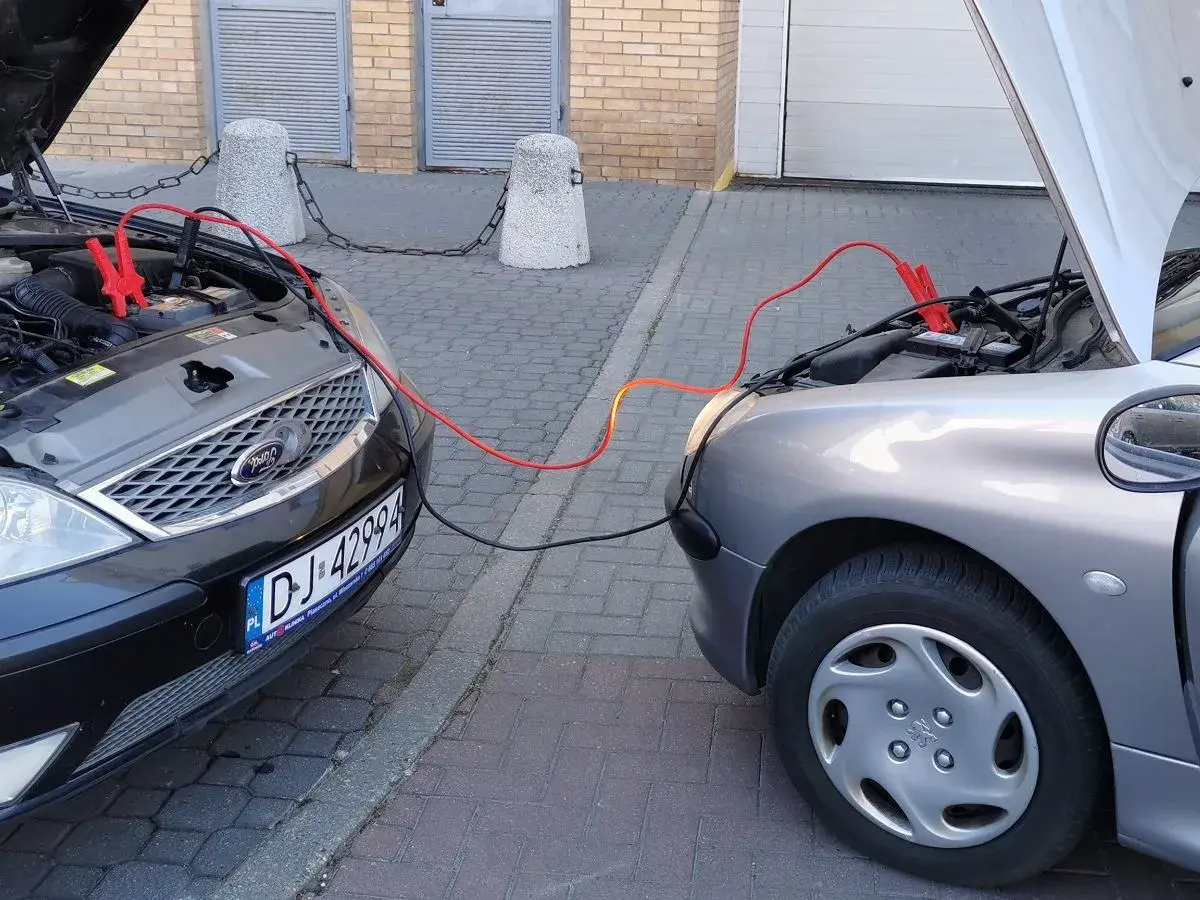

Przy akumulatorze czerwony przewód podłączamy do bieguna dodatniego, a czarny do ujemnego lub punktu masowego. Przy podłączaniu najpierw zakładam przewód dodatni, a potem ujemny. Przy odłączaniu kolejność odwracam, czyli najpierw zdejmuję minus.
Takie postępowanie ogranicza ryzyko przypadkowego zwarcia kluczem o element nadwozia. Odwrotne podłączenie może uszkodzić bezpieczniki, elektronikę pokładową, prostownik albo sam przewód rozruchowy.
Zasilacze i wtyki DC
Wtyk zasilacza może mieć polaryzację centralnie dodatnią albo centralnie ujemną. Sam czerwony kabel po stronie zasilacza nie wystarczy do oceny, jeśli nie sprawdzisz symbolu na etykiecie. Napięcie musi się zgadzać, a wydajność prądowa zasilacza powinna być co najmniej taka, jak wymaga urządzenie.
Przykładowo zasilacz 24 V nie nadaje się automatycznie do urządzenia 12 V. Kolor przewodu może być właściwy, lecz zbyt wysokie napięcie i tak zniszczy odbiornik. To jeden z częstszych błędów niż sama zamiana czerwonego z czarnym.
Przeczytaj również: Jakie powinno być napięcie w sieci? Sprawdź normy 230 i 400 V
Panele fotowoltaiczne i instalacje ogrodowe
W instalacjach solarnych oraz oświetleniu ogrodowym występuje prąd stały, więc czerwony i czarny układ jest częsty. Trzeba jednak pamiętać, że panele mogą generować napięcie także wtedy, gdy nie są podłączone do regulatora. Przed pracą zasłoń panel lub odłącz go zgodnie z instrukcją, a przy większych instalacjach korzystaj z pomocy instalatora.
Dwa oznaczenia, które warto zostawić na przewodzie
Jeżeli samodzielnie przedłużasz przewody, oznacz oba końce, a nie tylko fragment widoczny przy urządzeniu. Oprócz czerwonej i czarnej koszulki termokurczliwej można użyć etykiet +12 V i GND. Taki opis pozostaje czytelny nawet wtedy, gdy ktoś później wymieni odcinek kabla.
Moja praktyczna zasada jest prosta. Najpierw sprawdzam napięcie i oznaczenia producenta, później potwierdzam biegunowość miernikiem, a dopiero na końcu podłączam urządzenie. Czerwony plus i czarny minus to bardzo dobry punkt wyjścia w obwodach DC, ale bezpieczeństwo zapewnia dopiero połączenie koloru, symbolu i pomiaru.
