Jedna kreska na schemacie może oznaczać przewód, punkt połączenia albo tylko skrzyżowanie tras. W tym artykule pokazuję, jak rozpoznawać symbole elektryczne, czytać podstawowe schematy instalacji i nie mylić elementów, które na pierwszy rzut oka wyglądają podobnie. Uwzględniam także oznaczenia spotykane w automatyce domowej, przy oświetleniu, gniazdach i urządzeniach inteligentnego domu.
Najważniejsze informacje o oznaczeniach na schematach
- Linia oznacza przewód, ale kropka na skrzyżowaniu dopiero potwierdza połączenie.
- L, N i PE to odpowiednio przewód fazowy, neutralny i ochronny.
- Wyłącznik nadprądowy chroni instalację przed przeciążeniem i zwarciem, a różnicówka przede wszystkim przed prądem upływu.
- R, C, L i D oznaczają najczęściej rezystor, kondensator, cewkę i diodę.
- Schemat ideowy pokazuje działanie obwodu, a plan instalacji przedstawia rozmieszczenie osprzętu w budynku.
Po co stosuje się symbole na schematach elektrycznych
Symbol graficzny zastępuje długi opis konkretnego elementu lub funkcji. Dzięki temu elektryk może szybko odczytać, gdzie znajduje się źródło zasilania, jak poprowadzono przewody i co steruje danym odbiornikiem. Dobrze wykonany schemat jest wspólnym językiem dla projektanta, instalatora i serwisanta.
Międzynarodowym punktem odniesienia jest baza IEC 60617, zawierająca ponad 1500 symboli używanych w dokumentacji elektrotechnicznej. W polskich projektach można spotkać również oznaczenia wynikające z norm PN-EN, zasad dokumentacji oraz bibliotek programów projektowych. Dlatego ten sam element bywa narysowany nieco inaczej, ale jego funkcję zwykle wyjaśnia legenda.
Schemat ideowy a plan instalacji
Na schemacie ideowym liczy się przede wszystkim działanie obwodu. Elementy mogą być ułożone w czytelnej kolejności, nawet jeśli ich położenie nie odpowiada rzeczywistemu rozmieszczeniu w ścianie. Taki rysunek pomaga zrozumieć zależności między zasilaniem, sterowaniem i odbiornikami.
Plan instalacji pokazuje natomiast, gdzie w pomieszczeniu znajduje się lampa, łącznik, gniazdo lub rozdzielnica. W instalacjach domowych często stosuje się też schemat jednokreskowy, w którym kilka przewodów przedstawia się jedną linią z dodatkowym opisem. Nie należy odczytywać go tak samo jak szczegółowego schematu wieloliniowego.

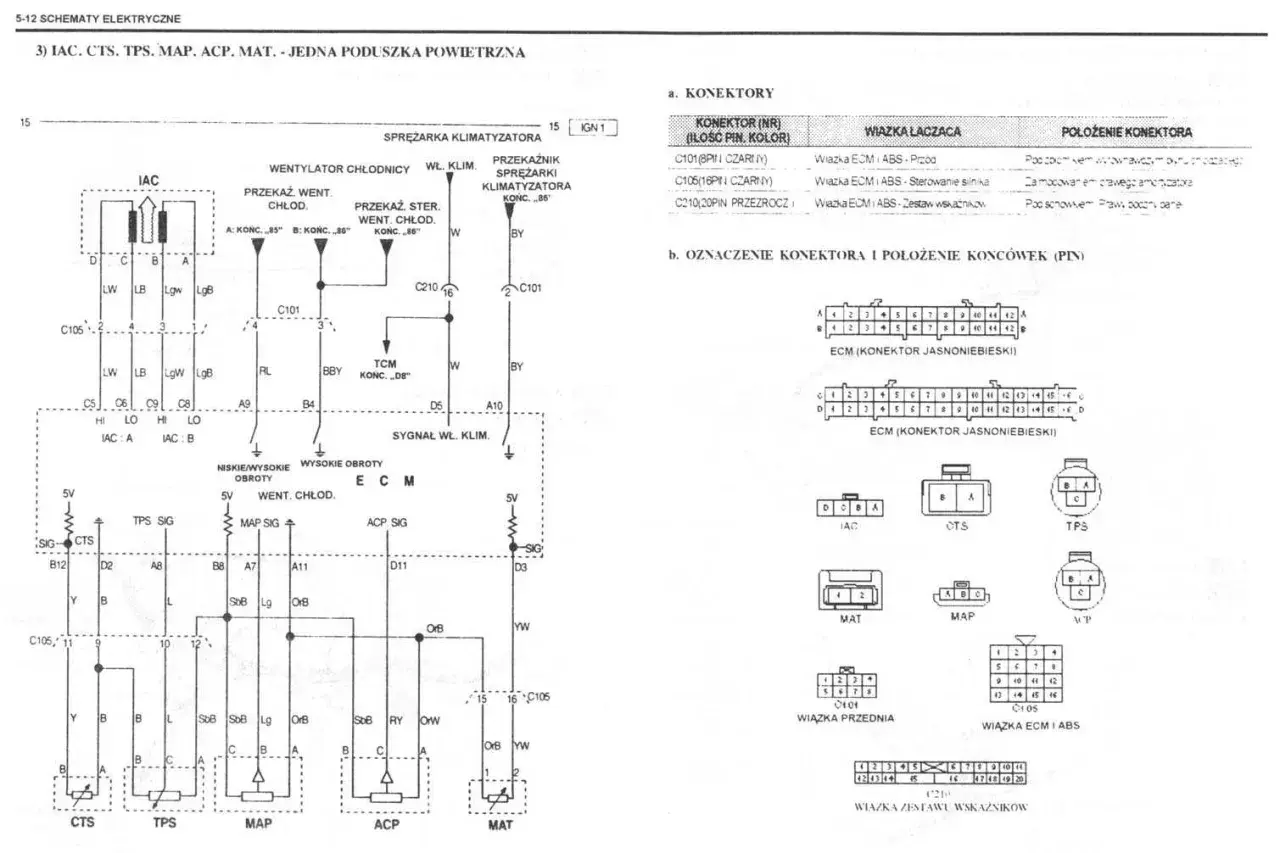

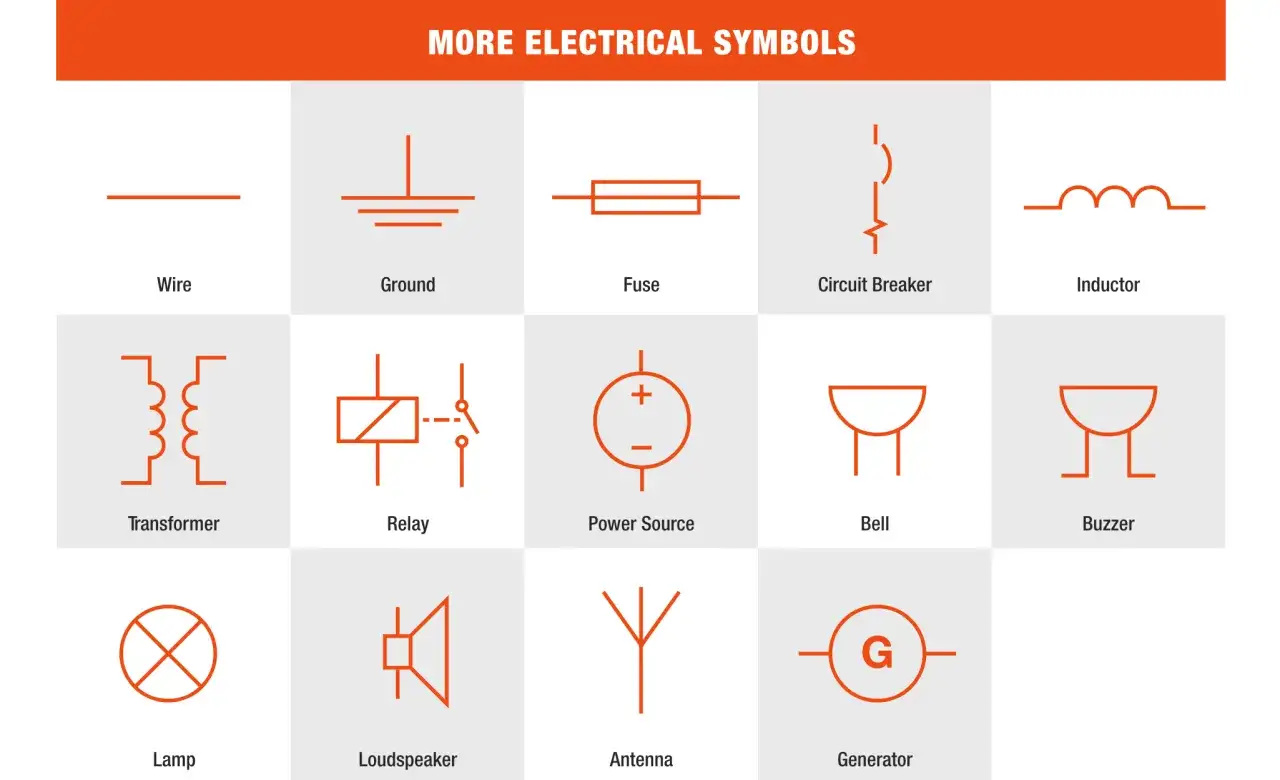

Przewody, połączenia i podstawowe oznaczenia
Najprostszy znak to linia przedstawiająca przewód. Jeżeli dwie linie krzyżują się i w miejscu przecięcia znajduje się kropka, przewody są połączone. Skrzyżowanie bez kropki najczęściej oznacza, że trasy się mijają i nie ma między nimi połączenia.
| Oznaczenie | Znaczenie | Co sprawdzić |
|---|---|---|
| L | Przewód fazowy | Jest przewodem czynnym, dlatego wymaga szczególnej ostrożności. |
| N | Przewód neutralny | Nie zakładaj, że zawsze jest bez napięcia. |
| PE | Przewód ochronny | Łączy obudowy urządzeń z układem ochrony przeciwporażeniowej. |
| ⏚ | Uziemienie lub punkt odniesienia | Sprawdź w legendzie, czy chodzi o PE, uziemienie funkcjonalne czy masę układu. |
| Niebieska linia z opisem | Przewód neutralny w dokumentacji instalacyjnej | Kolor jest wskazówką, ale decydujące znaczenie ma opis i sposób wykonania instalacji. |
Łącznik, przycisk i przełącznik
Łącznik przedstawia się jako przerwę w torze przewodzącym z ruchomym stykiem. W zależności od położenia może on załączać jeden obwód, przełączać między dwoma torami albo sterować oświetleniem z kilku miejsc. Przycisk chwilowy działa tylko podczas naciskania, dlatego na schemacie odróżnia się go od zwykłego łącznika.
W instalacjach inteligentnego domu klasyczny łącznik może współpracować z przekaźnikiem, modułem dopuszkowym albo sterownikiem magistrali. Sam symbol przycisku nie mówi jeszcze, czy urządzenie pracuje pod napięciem sieciowym, czy wysyła jedynie sygnał sterujący. Tę informację trzeba odczytać z opisu obwodu.
Bezpiecznik i wyłączniki ochronne
Bezpiecznik oznacza się symbolem wkładki w przewodzie, a wyłącznik nadprądowy często dodatkowym znakiem aparatu łączeniowego. Bezpiecznik topikowy po zadziałaniu wymaga wymiany, natomiast wyłącznik nadprądowy można zazwyczaj ponownie załączyć po usunięciu przyczyny.
Wyłącznik różnicowoprądowy, popularnie nazywany różnicówką, wykrywa różnicę prądu między przewodami. Nie zastępuje zabezpieczenia nadprądowego, bo odpowiada za inny rodzaj ochrony. To jedno z częstszych nieporozumień przy samodzielnym czytaniu schematów rozdzielnicy.
Źródła zasilania i elementy bierne
Źródło zasilania może być przedstawione jako ogniwo, bateria, zasilacz albo symbol napięcia przemiennego. Ogniwo ma dwa bieguny, a bateria jest zestawem kilku ogniw. Przy symbolu często pojawiają się oznaczenia + i -, które wskazują polaryzację prądu stałego.
| Symbol lub oznaczenie | Element | Zastosowanie |
|---|---|---|
| R | Rezystor | Ogranicza prąd lub tworzy spadek napięcia. |
| R z ruchomym suwakiem | Potencjometr | Pozwala regulować napięcie, prąd albo poziom sygnału. |
| C | Kondensator | Magazynuje ładunek, filtruje zakłócenia i opóźnia zmiany napięcia. |
| C z zaznaczoną polaryzacją | Kondensator elektrolityczny | Wymaga prawidłowego podłączenia biegunów w obwodach stałoprądowych. |
| L | Cewka | Przeciwstawia się zmianom prądu i może tworzyć filtr lub elektromagnes. |
| T | Transformator | Przenosi energię między uzwojeniami i może zmieniać poziom napięcia. |
W elektronice litera R przy numerze, na przykład R1, oznacza konkretny rezystor, a nie jego wartość. Dopiero opis obok symbolu podaje parametr, taki jak 1 kΩ. Ta sama zasada dotyczy kondensatorów, cewek i innych elementów, dlatego nie warto zgadywać wartości wyłącznie na podstawie rysunku.
Dioda, LED i elementy półprzewodnikowe
Dioda przewodzi prąd głównie w jednym kierunku. Na jej symbolu kreska wskazuje stronę katody, co ma znaczenie podczas montażu. Dioda LED ma dodatkowe strzałki skierowane na zewnątrz, ponieważ pokazują emisję światła.
W modułach automatyki spotkasz też symbole tranzystorów, optoizolatorów i układów scalonych. Często są one przedstawiane jako prostokąty z opisanymi wyprowadzeniami. W takim przypadku najważniejsza staje się numeracja pinów oraz tabela zacisków, a nie sam kształt obudowy.
Odbiorniki i sterowanie w instalacji domowej
Żarówkę lub punkt świetlny przedstawia się zwykle jako okrąg z oznaczeniem źródła światła. Gniazdo ma własny znak zależny od rodzaju, liczby biegunów i obecności styku ochronnego. Na rzucie budynku symbole mogą być uproszczone, dlatego ich znaczenie zawsze trzeba odczytać razem z legendą.
| Element | Jak rozpoznać | Praktyczne znaczenie |
|---|---|---|
| Lampa | Okrąg lub uproszczony znak oprawy | Pokazuje punkt odbioru, ale nie zawsze określa typ oprawy. |
| Gniazdo 230 V | Znak gniazda na planie pomieszczenia | Opis może wskazywać liczbę modułów, klapkę lub styk ochronny. |
| Silnik M | Okrąg z literą M | Może oznaczać napęd rolety, wentylator, pompę albo bramę. |
| Przekaźnik K | Cewka i jeden lub więcej styków | Oddziela obwód sterowania od obwodu wykonawczego. |
| Czujnik | Symbol zależny od funkcji | Trzeba sprawdzić, czy mierzy ruch, temperaturę, światło lub wilgotność. |
| Termostat | Łącznik z opisem temperatury | Załącza obwód po osiągnięciu określonego progu. |
W systemie smart home szczególnie ważne jest rozróżnienie między zasilaniem a sygnałem. Przewód do silnika rolety może przenosić napięcie sieciowe, podczas gdy przewód od czujnika temperatury przesyła wyłącznie informację pomiarową. Oba mogą trafić do jednego modułu, ale ich funkcje i wymagania bezpieczeństwa są zupełnie inne.
Oznaczenia literowe pomagają śledzić elementy w większym układzie. Najczęściej spotkasz R dla rezystora, C dla kondensatora, L dla cewki, D dla diody, F dla zabezpieczenia, S dla łącznika, K dla przekaźnika, M dla silnika i T dla transformatora. Nie są one absolutnie uniwersalne, więc przy nietypowym projekcie pierwszeństwo ma legenda dokumentacji.
Jak czytać symbole elektryczne bez zgadywania
Najbezpieczniej czytać schemat od źródła zasilania do odbiornika. Najpierw ustalam, gdzie zaczyna się obwód, później śledzę przewód przez zabezpieczenia i elementy sterujące, a na końcu sprawdzam drogę powrotną. Taki sposób ogranicza ryzyko pominięcia styku, mostka albo dodatkowego zabezpieczenia.
- Znajdź legendę i sprawdź użyte oznaczenia.
- Ustal rodzaj zasilania, jego napięcie oraz biegunowość.
- Prześledź przewody od źródła przez zabezpieczenia do odbiornika.
- Sprawdź kropki połączeń, numery zacisków i oznaczenia przewodów.
- Porównaj schemat z planem rozmieszczenia urządzeń.
Błędy, które zdarzają się najczęściej
Początkujący często uznają każde skrzyżowanie linii za połączenie. Innym błędem jest utożsamianie przewodu neutralnego z ochronnym albo założenie, że kolor izolacji wystarczy do identyfikacji funkcji. W istniejącej instalacji oznaczenia mogą być nieczytelne, stare lub wykonane niezgodnie z obecnymi zasadami.
Nie należy też zakładać, że symbol gniazda mówi wszystko o jego parametrach. O rodzaju ochrony, stopniu szczelności, obciążalności czy sposobie montażu decyduje opis techniczny. Przy obwodach 230 V samo poprawne odczytanie rysunku nie zastępuje pomiarów i zasad bezpiecznej pracy.
Przeczytaj również: Co to jest faza i gdzie jej szukać w gniazdku?
Co zmienia się w schematach inteligentnego domu
W klasycznej instalacji wystarczy często pokazać łącznik, przewód i lampę. W automatyce dochodzą adresy urządzeń, magistrale komunikacyjne, wejścia, wyjścia, zasilacze oraz zależności programowe. Dlatego schemat może być poprawny elektrycznie, a mimo to nie wyjaśniać, jakie zdarzenie uruchamia dane urządzenie.
Przy planowaniu warto rozdzielić trzy warstwy: zasilanie, sterowanie i komunikację. To ułatwia późniejszą rozbudowę o czujniki, sceny świetlne czy sterowanie ogrzewaniem. Z mojego doświadczenia wynika, że czytelne opisy przewodów i zacisków oszczędzają przy serwisie więcej czasu niż efektowny, ale przeładowany rysunek.
Mała legenda, która oszczędza duże problemy
Do podstawowej pracy wystarczy własna legenda z najczęściej spotykanymi znakami, oznaczeniami L, N i PE oraz numeracją obwodów. Przy każdym nowym projekcie sprawdzam, czy symbole są spójne, czy przewody mają opis i czy schemat odpowiada rzeczywistemu układowi w rozdzielnicy.
Najważniejsza zasada brzmi prosto: nie interpretuj pojedynczego symbolu w oderwaniu od całego schematu. Jego znaczenie wynika z położenia, połączeń, oznaczeń zacisków i legendy. Taki sposób czytania przydaje się zarówno przy zwykłym oświetleniu, jak i przy projektowaniu bezpiecznego systemu smart home.
