Symbol gniazda siłowego na projekcie. Jak go odczytać?

Na rzucie instalacji elektrycznej gniazdo siłowe może wyglądać jak trójkąt, trzy kreski albo niewielki symbol z opisem 400 V. Sam znak nie zawsze wystarcza do bezpiecznej interpretacji, dlatego wyjaśniam, jak czytać takie oznaczenie, czym różnią się warianty 230 V i 400 V oraz na co zwrócić uwagę przed montażem w domu, garażu lub warsztacie.

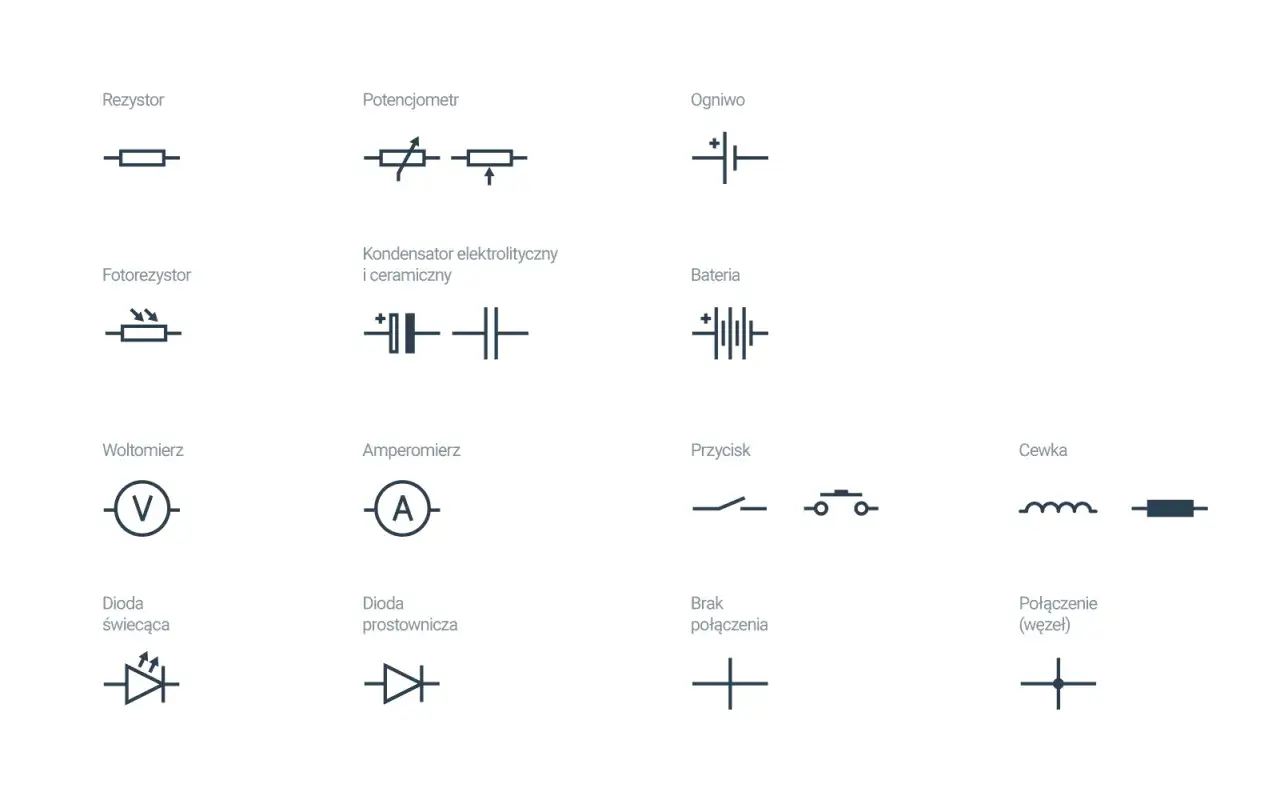

Jak wygląda symbol gniazda siłowego na projekcie

Na polskich rzutach instalacji elektrycznej gniazdo dużej mocy bywa przedstawiane jako trójkąt, trzy krótkie kreski, półkole z oznaczeniem 3F albo prosty opis „gniazdo siłowe 400 V”. Nie ma jednego znaku, który można bezbłędnie odczytać bez kontekstu. Najważniejsza jest legenda konkretnego projektu.

W praktyce spotykam też oznaczenia zapisane skrótowo, na przykład 3P+N+PE, 400 V, 16 A, IP44. Taki opis mówi znacznie więcej niż sam rysunek. Informuje o trzech fazach, przewodzie neutralnym, przewodzie ochronnym, napięciu, dopuszczalnym prądzie i odporności obudowy na warunki zewnętrzne.

Symbol wskazuje przede wszystkim miejsce przyłączenia odbiornika. Nie przesądza jeszcze, czy zostanie tam zamontowane gniazdo natynkowe, podtynkowe, pojedyncze, z klapką czy w wersji przemysłowej. Te informacje powinny znaleźć się w opisie technicznym albo zostać ustalone z elektrykiem.

Gniazdo siłowe 230 V czy 400 V

Określenie „siłowe” jest potoczne i nie zawsze oznacza dokładnie ten sam typ złącza. Najczęściej kojarzy się z czerwonym gniazdem trójfazowym 400 V, ale w zastosowaniach technicznych można spotkać także mocniejsze gniazda jednofazowe 230 V, często w standardzie CEE.

Najbardziej uniwersalny w domu bywa wariant 5-biegunowy 3P+N+PE, ale nie oznacza to, że zawsze jest właściwym wyborem. Jeśli urządzenie ma wyłącznie silnik trójfazowy, przewód neutralny może nie być potrzebny. Decyzję trzeba oprzeć na instrukcji odbiornika, projekcie i układzie sieci.

Kolor również pomaga, ale nie powinien zastępować odczytania parametrów. W standardzie IEC 60309 czerwony kolor jest zwykle związany z napięciem 380-415 V, natomiast niebieski z zakresem około 200-250 V. Ostatecznie liczą się dane na tabliczce znamionowej i zgodność wtyczki z gniazdem.

Jak czytać parametry przy symbolu

Najczęściej spotykane wartości prądu znamionowego to 16 A, 32 A i 63 A. Dla orientacji gniazdo trójfazowe 400 V przy 16 A odpowiada mocy pozornej około 11 kVA, a przy 32 A około 22 kVA. Moc rzeczywista zależy jednak od charakteru odbiornika, jego współczynnika mocy i sposobu pracy.

Nie wolno dobierać gniazda wyłącznie według zasady „większe będzie bezpieczniejsze”. Gniazdo 32 A wymaga odpowiednio dobranego przewodu, zabezpieczenia oraz aparatury w rozdzielnicy. Wyższy amperaż nie zwiększa automatycznie możliwości istniejącego obwodu.

Liczba biegunów

• 2P+PE oznacza przewód fazowy, neutralny i ochronny w gnieździe jednofazowym.
• 3P+PE oznacza trzy fazy i przewód ochronny.
• 3P+N+PE oznacza trzy fazy, neutralny oraz ochronny, czyli pięć styków.

Symbol PE oznacza przewód ochronny, którego zadaniem jest odprowadzenie prądu uszkodzeniowego i ograniczenie ryzyka porażenia. Z kolei przewód N służy do zamykania obwodów jednofazowych. Te funkcje nie są wymienne, dlatego nie wolno traktować ich jako dowolnych żył w kablu.

Przeczytaj również: Napięcie międzyfazowe 400 V a 230 V - skąd ta różnica?

Stopień ochrony IP

Oznaczenie IP44 wskazuje podstawową ochronę przed ciałami obcymi i bryzgami wody. Do garażu często jest wystarczające, jeśli miejsce montażu jest osłonięte, ale na zewnątrz, przy myjce lub w wilgotnym pomieszczeniu, potrzebna może być wyższa ochrona, na przykład IP54, IP55 albo IP67.

Druga cyfra kodu IP dotyczy wody, a pierwsza ochrony przed ciałami stałymi. Nie zakładam, że samo zastosowanie klapki rozwiązuje problem. Liczy się cały zestaw: obudowa, sposób wprowadzenia przewodu, dławiki i warunki, w których gniazdo będzie pracować.

Gdzie stosuje się takie gniazda

Gniazdo trójfazowe przydaje się tam, gdzie zwykłe 230 V nie wystarcza albo urządzenie zostało zaprojektowane do zasilania z trzech faz. W domu najczęściej planuje się je w garażu, kotłowni, pomieszczeniu gospodarczym lub przy płycie indukcyjnej.

• Warsztat - zasila sprężarkę, tokarkę, piłę, spawarkę lub większą wiertarkę.
• Garaż - może obsłużyć ładowarkę, podnośnik albo urządzenie do obróbki drewna.
• Ogród - przydaje się do maszyn o dużej mocy, choć gniazdo powinno mieć ochronę dopasowaną do wilgoci i pyłu.
• Kuchnia - zasila niektóre płyty i urządzenia grzewcze, ale często są one podłączane na stałe, bez klasycznego gniazda.

W przypadku płyty indukcyjnej nie sugerowałbym się wyłącznie nazwą „siła”. Producent może wymagać konkretnego układu faz, przewodu neutralnego albo przyłącza stałego zamiast gniazda wtykowego. Zawsze sprawdzam schemat podany przez producenta, bo błędne podłączenie może uszkodzić sprzęt mimo poprawnie wyglądającego symbolu na planie.

Jak zaplanować montaż bez kosztownych pomyłek

Najpierw trzeba określić, jakie urządzenie będzie zasilane i gdzie znajdzie się jego przewód. Gniazdo powinno być dostępne serwisowo, ale jednocześnie oddalone od miejsc, w których może zostać zalane, uderzone albo zasypane materiałem.

1. Sprawdź w instrukcji urządzenia napięcie, liczbę faz i wymagany prąd.
2. Odczytaj z projektu typ obwodu, przekrój przewodu i wartość zabezpieczenia.
3. Dobierz liczbę biegunów oraz stopień IP do konkretnego miejsca.
4. Ustal wysokość montażu i sposób prowadzenia przewodu.
5. Po wykonaniu instalacji zleć pomiary elektryczne osobie z odpowiednimi kwalifikacjami.

Najczęstszy błąd polega na zakupie samego gniazda przed sprawdzeniem instalacji. Gniazdo jest tylko jednym elementem całego obwodu. Przewód, wyłącznik nadprądowy, ochrona różnicowoprądowa, układ sieci i sposób uziemienia muszą tworzyć spójny system.

Nie zachęcam do samodzielnego podłączania obwodu 400 V. Przy takim napięciu pomyłka może skończyć się porażeniem, pożarem albo uszkodzeniem kosztownego urządzenia. Użytkownik może bezpiecznie odczytać projekt i przygotować listę potrzeb, ale wykonanie oraz sprawdzenie instalacji powinien przeprowadzić elektryk.

Co sprawdzić, gdy symbol na planie jest niejasny

Jeżeli znak przypomina zwykłe gniazdo, ale obok widnieje zapis „siła”, „400 V”, „3F” lub „gn. 5P”, nie należy interpretować go na podstawie samego kształtu. Najpierw trzeba odszukać legendę rysunku, a później porównać ją z opisem obwodu i schematem rozdzielnicy.

Pomocne jest także sprawdzenie, czy symbol znajduje się przy konkretnej maszynie, płycie, kotle lub ładowarce. Taki kontekst często wyjaśnia, czy projekt przewiduje gniazdo wtykowe, czy tylko wypust kabla do podłączenia stałego.

Jeśli dokumentacja nie podaje prądu, liczby biegunów ani stopnia IP, nie traktowałbym oznaczenia jako kompletnej specyfikacji. Rysunek pokazuje zamiar projektanta, a nie pełną instrukcję montażu. Brakujące dane trzeba uzupełnić przed zakupem osprzętu.

Od symbolu do bezpiecznego punktu zasilania

Najprościej zapamiętać, że oznaczenie gniazda dużej mocy wskazuje miejsce przeznaczone dla konkretnego odbiornika, ale dopiero opis techniczny mówi, jak ten punkt ma działać. Szukaj informacji o napięciu, prądzie, liczbie biegunów, IP oraz zabezpieczeniach.

W domu z automatyką można później monitorować pobór energii albo sygnalizować pracę urządzenia, lecz inteligentny moduł nie zastąpi właściwego doboru przewodów i ochrony. Największą różnicę robi tu nie efektowny osprzęt, tylko spójny projekt, poprawny montaż i pomiary po zakończeniu prac.
