Światło na podjeździe, w garażu albo na klatce schodowej może włączać się samo, ale poprawne podłączenie czujnika wymaga rozpoznania jego zacisków i typu instalacji. Pokażę, jak podłączyć czujnik ruchu 230 V do jednej lampy, jak dodać zwykły włącznik oraz gdzie najczęściej pojawiają się błędy. Uwzględnię też ustawienie czasu, czułości i progu zmierzchowego.
Najważniejsze zasady montażu czujnika ruchu
- Typowy czujnik 230 V ma zaciski L, N oraz L’ albo OUT.
- Przewód fazowy zasilania trafia do L, a wyjście OUT prowadzi fazę do lampy.
- Neutralny N łączy się z czujnikiem i lampą bezpośrednio.
- Przewód ochronny PE prowadzi się do oprawy, jeśli lampa go wymaga, z pominięciem czujnika.
- Przed pracą trzeba wyłączyć obwód w rozdzielnicy i sprawdzić brak napięcia.
- Modele 12 V, 24 V, Zigbee i Wi-Fi mają inne zasady podłączenia niż czujki sieciowe.
Najpierw sprawdź, jaki czujnik chcesz podłączyć
Najczęściej spotykam klasyczny czujnik PIR zasilany napięciem 230 V AC. PIR, czyli pasywna podczerwień, wykrywa zmianę promieniowania cieplnego, gdy człowiek przechodzi przez jego pole widzenia. Taki model zwykle steruje lampą przez przekaźnik i ma trzy zaciski robocze.
| Oznaczenie | Znaczenie | Połączenie |
|---|---|---|
| L | Faza zasilająca czujnik | Przewód fazowy z instalacji |
| N | Przewód neutralny | Neutralny zasilania i neutralny lampy |
| L’, OUT, A | Załączana faza | Przewód fazowy prowadzący do lampy |
| PE | Przewód ochronny | Bezpośrednio do oprawy, jeśli jest wymagany |
Nie zakładam jednak, że każdy produkt działa identycznie. Lampa z wbudowanym czujnikiem może wymagać tylko przewodów L i N, a czujnik niskonapięciowy 12 V nie może zostać podłączony bezpośrednio do sieci. Przed rozpoczęciem pracy sprawdzam schemat na obudowie i w instrukcji konkretnego modelu.
Kolory przewodów są pomocną wskazówką, ale nie traktuję ich jako dowodu. W nowych instalacjach faza jest zwykle brązowa lub czarna, neutralny niebieski, a PE żółto-zielony. W starszym budynku oznaczenia mogą być niezgodne z obecnym standardem, dlatego identyfikację potwierdza się miernikiem, a nie samym kolorem izolacji.

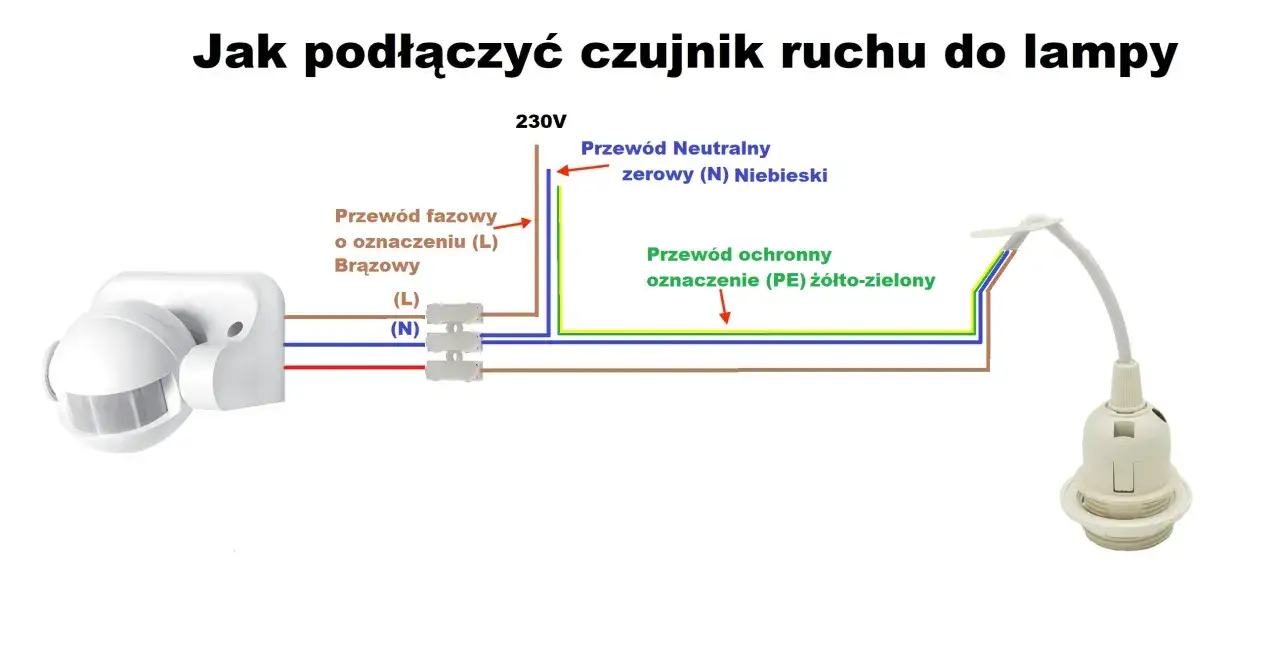

Standardowy schemat podłączenia do jednej lampy
W najprostszym układzie czujnik znajduje się pomiędzy zasilaniem a lampą, ale steruje wyłącznie przewodem fazowym. Czujnik musi mieć stałe zasilanie, aby mógł wykrywać ruch i reagować na niego o dowolnej porze.
Logika połączenia wygląda tak:
L zasilania → L czujnika
N zasilania → N czujnika oraz N lampy
OUT lub L’ czujnika → L lampy
PE zasilania → PE lampy, jeśli oprawa ma zacisk ochronny
Najważniejszy szczegół polega na tym, że przewód neutralny lampy nie biegnie przez wyjście czujnika. Do lampy trafia neutralny bezpośredni, natomiast czujnik przełącza fazę na swoim wyjściu L’ albo OUT.
Przewodu żółto-zielonego nie wykorzystuję jako fazy ani neutralnego. Jeśli czujnik ma obudowę z tworzywa i nie ma zacisku PE, przewód ochronny pozostaje połączony z oprawą lub złączką w puszce zgodnie ze schematem instalacji. Przy metalowej lampie jego prawidłowe doprowadzenie ma szczególne znaczenie.
Montaż krok po kroku bez zgadywania
1. Odłącz i sprawdź obwód
Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy, a nie tylko ścienny włącznik. Następnie sprawdź brak napięcia na wszystkich przewodach, które będziesz dotykać. Wyłączony włącznik nie jest dowodem bezpieczeństwa, bo często rozłącza tylko jeden przewód albo znajduje się w innym miejscu obwodu.
Jeśli nie potrafisz jednoznacznie rozpoznać przewodów, nie pracuj metodą prób i błędów. Przy instalacji 230 V pomyłka może skończyć się porażeniem, zwarciem albo uszkodzeniem elektroniki czujnika. W takiej sytuacji rozsądniejsza jest pomoc elektryka niż naprawianie skutków błędnego podłączenia.
2. Przygotuj przewody i złączki
Do połączeń użyj złączek przeznaczonych do instalacji elektrycznych, dobranych do przekroju przewodów. Nie zostawiaj skręconych żył owiniętych taśmą i nie wkładaj kilku przewodów do zacisku, jeśli producent tego nie przewidział. Połączenie powinno być mechanicznie stabilne, a miedziana żyła nie może wystawać poza zacisk.
3. Podłącz zaciski czujnika
- Przewód fazowy zasilania podłącz do zacisku L.
- Przewód neutralny zasilania podłącz do zacisku N.
- Przewód wychodzący do fazowego zacisku lampy podłącz do L’, OUT albo A.
- Neutralny lampy połącz z neutralnym zasilania.
- Przewód PE doprowadź do lampy, jeśli wymaga tego jej klasa ochronności.
Oznaczenia OUT, L’ i A mogą oznaczać tę samą funkcję, ale nie jest to reguła dla każdego urządzenia. Zawsze porównuję opis zacisków z rysunkiem producenta. Czasem obok symboli znajdują się również numery, które mają pierwszeństwo przed ogólnym przyzwyczajeniem.
4. Zamocuj i uruchom czujnik
Po zamknięciu obudowy włącz zasilanie i odczekaj czas startowy przewidziany przez producenta. Niektóre czujki potrzebują kilkunastu lub kilkudziesięciu sekund na stabilizację. Dopiero potem sprawdzaj reakcję na ruch, ponieważ pierwsze załączenie może wyglądać inaczej niż późniejsza praca.
Czujnik montuję zwykle na wysokości około 1,8-2,2 m, ale ostateczna wartość zależy od modelu i pola detekcji. Nie kieruję go bezpośrednio na ulicę, grzejnik, klimatyzator ani miejsce mocno nasłonecznione. Takie ustawienie często powoduje fałszywe załączenia albo skraca zasięg wykrywania.
Jak połączyć czujnik ze zwykłym włącznikiem
Włącznik może pełnić dwie różne funkcje, dlatego przed połączeniem trzeba zdecydować, czego oczekujesz. Może całkowicie odcinać zasilanie czujnika albo umożliwiać ręczne zaświecenie lampy niezależnie od detekcji.
Włącznik jako odcięcie automatyki
W tym wariancie włącznik montuje się szeregowo na przewodzie fazowym zasilającym czujnik. Gdy jest wyłączony, czujnik i lampa nie działają. Gdy jest włączony, światło reaguje na ruch zgodnie z ustawieniami czujki.
To rozwiązanie jest proste, ale nie pozwala zwykle wymusić stałego świecenia. Sprawdza się wtedy, gdy chcesz wyłączyć automatykę na czas prac remontowych, dłuższej nieobecności albo w sytuacji, gdy światło ma pozostać wyłączone.
Przeczytaj również: Stycznik czy przekaźnik? Jak dobrać aparat do obciążenia
Włącznik jako ręczne obejście
Jeżeli chcesz mieć tryb automatyczny oraz możliwość ręcznego włączenia lampy, zwykły włącznik może być podłączony równolegle do wyjścia czujnika. Wtedy czujnik nadal otrzymuje stałe L i N, a włącznik podaje fazę na lampę niezależnie od sygnału OUT.
Nie każdy model czujnika pozwala na takie połączenie w identyczny sposób. Jeżeli urządzenie ma osobny zacisk sterujący, na przykład SW albo S, korzystam właśnie z niego i postępuję zgodnie z instrukcją. Podanie fazy na niewłaściwe wejście może uszkodzić elektronikę.
Przy kilku czujnikach sterujących jedną lampą trzeba sprawdzić, czy producent dopuszcza ich równoległe łączenie. W przeciwnym razie lepszym rozwiązaniem będzie przekaźnik pośredni albo system automatyki, który został zaprojektowany do współpracy z wieloma punktami detekcji.
Ustawienia, które decydują o działaniu oświetlenia
Samo poprawne podłączenie nie gwarantuje dobrego efektu. Na obudowie znajdziesz zwykle pokrętła TIME, LUX i SENS. TIME określa czas świecenia po ostatnim wykryciu ruchu, LUX ustala próg zmierzchowy, a SENS reguluje czułość albo zasięg.
- TIME ustaw na około 30-60 sekund w przejściu i 2-5 minut przy wejściu lub garażu.
- LUX ustaw wysoko podczas testów, a później zmniejsz, jeśli lampa ma działać tylko po zmroku.
- SENS zacznij od wartości średniej i zwiększaj ją stopniowo, zamiast od razu wybierać maksimum.
Jeśli światło zapala się w dzień, problemem często nie jest okablowanie, tylko zbyt wysoki próg LUX. Jeżeli lampa gaśnie mimo obecności człowieka, sprawdź kierunek ruchu. Czujki PIR zwykle lepiej reagują na przejście w poprzek pola widzenia niż na podejście dokładnie od przodu.
Przy lampach LED może pojawić się delikatne migotanie albo krótkie błyski po wyłączeniu. Czasem wynika to z prądu upływu charakterystycznego dla konkretnego czujnika i małego obciążenia. Pomóc może czujnik przeznaczony do LED, dodatkowy element obciążający zgodny z instrukcją albo przekaźnik, ale nie dokładanie przypadkowego kondensatora bez wiedzy, do czego służy.
Najczęstsze błędy i szybka diagnostyka
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Lampa nie reaguje | Brak stałego zasilania lub pomylone zaciski | L, N, OUT oraz zabezpieczenie obwodu |
| Światło świeci cały czas | Zwarcie fazy z wyjściem albo zbyt wysoka czułość | Połączenia i pole widzenia czujnika |
| Lampa nie działa w dzień | Próg LUX ustawiony zbyt nisko | Regulację zmierzchową |
| Lampa miga po wyłączeniu | Niekompatybilność czujnika z oprawą LED | Minimalne obciążenie i zgodność urządzeń |
| Czujnik reaguje przypadkowo | Ruch gałęzi, zwierzęta, słońce lub źródło ciepła | Kąt montażu, SENS i otoczenie |
Najczęściej winne nie jest skomplikowane uszkodzenie, tylko brak neutralnego przy czujniku, pomylenie L z OUT albo podłączenie lampy do niewłaściwej żyły. W starszych instalacjach spotykam też sytuację, w której w puszce włącznika nie ma przewodu N. Wtedy klasyczny czujnik 230 V może nie mieć warunków do pracy i trzeba doprowadzić odpowiednie zasilanie albo zastosować inne rozwiązanie.
Jeżeli czujnik działa, lecz nie steruje lampą, sprawdź także maksymalną moc i rodzaj obciążenia podane przez producenta. Zwykła żarówka, oprawa LED z zasilaczem i silnik bramy mogą zachowywać się zupełnie inaczej mimo podobnej mocy znamionowej.
Mały test po montażu oszczędza dużo nerwów
Po zakończeniu prac przechodzę przez obszar detekcji z kilku kierunków, sprawdzam działanie w dzień i po zmroku oraz obserwuję, czy lampa gaśnie po ustawionym czasie. Testuję też zachowanie przy zamkniętych drzwiach i w warunkach, w których czujnik będzie używany na co dzień.
Jeżeli instalacja znajduje się na zewnątrz, dopasuj obudowę do wilgoci, pyłu i temperatury, a przewody zabezpiecz przed wodą zgodnie z instrukcją oprawy. Przy urządzeniach smart sprawdź dodatkowo, czy czujnik steruje lampą bezpośrednio, czy tylko wysyła sygnał do centrali. Te dwa rozwiązania mogą wyglądać podobnie, ale mają zupełnie inny schemat połączeń.
Najbezpieczniejsza zasada jest prosta: identyfikuj zaciski według dokumentacji, odłączaj napięcie przed pracą i nie podłączaj modelu 12 V lub 24 V do sieci 230 V. Jeśli instalacja jest stara, przewody są nieopisane albo pojawia się konieczność modyfikacji rozdzielnicy, zatrzymaj się na etapie rozpoznania i zleć podłączenie elektrykowi. Dobrze ustawiony czujnik ma działać niezauważalnie, a nie wymagać ciągłego poprawiania.
