Gdy jednym klawiszem chcesz zapalić lampę nad stołem, a drugim kinkiet lub drugą sekcję oprawy, potrzebujesz łącznika szeregowego, nazywanego też świecznikowym. Poniżej pokazuję, jak czytać schemat łącznika szeregowego, gdzie podłączyć przewód fazowy, przewody powrotne i neutralny oraz na co uważać przy oświetleniu LED i automatyce domowej.
Najważniejsze informacje o podłączeniu dwóch obwodów światła
- Dwa niezależne obwody są sterowane z jednego miejsca dwoma klawiszami.
- Przewód fazowy L trafia na zacisk wspólny łącznika.
- Wyjścia L1 i L2 prowadzą osobno do dwóch grup lamp.
- Przewód neutralny N nie przechodzi przez łącznik, tylko trafia bezpośrednio do opraw.
- Przed pracą przy instalacji 230 V trzeba wyłączyć zasilanie i sprawdzić brak napięcia.
Co naprawdę oznacza łącznik szeregowy
Łącznik szeregowy nie łączy lamp szeregowo w sensie elektrycznym. To po prostu jeden mechanizm z dwoma niezależnymi klawiszami, który pozwala sterować dwoma obwodami oświetleniowymi z jednej puszki.
Przykładowo pierwszy klawisz może obsługiwać żyrandol nad stołem, a drugi dodatkowe reflektory. Każdy obwód ma osobny przewód fazowy załączany przez łącznik, ale oba korzystają z tego samego przewodu neutralnego. To rozwiązanie sprawdza się również przy oprawie z dwiema sekcjami żarówek. Na obudowie znajdziesz zwykle zacisk wspólny oznaczony jako L oraz dwa zaciski wyjściowe, na przykład L1 i L2. Oznaczenia mogą się różnić między producentami, dlatego przed montażem zawsze porównuję je ze schematem nadrukowanym na mechanizmie.

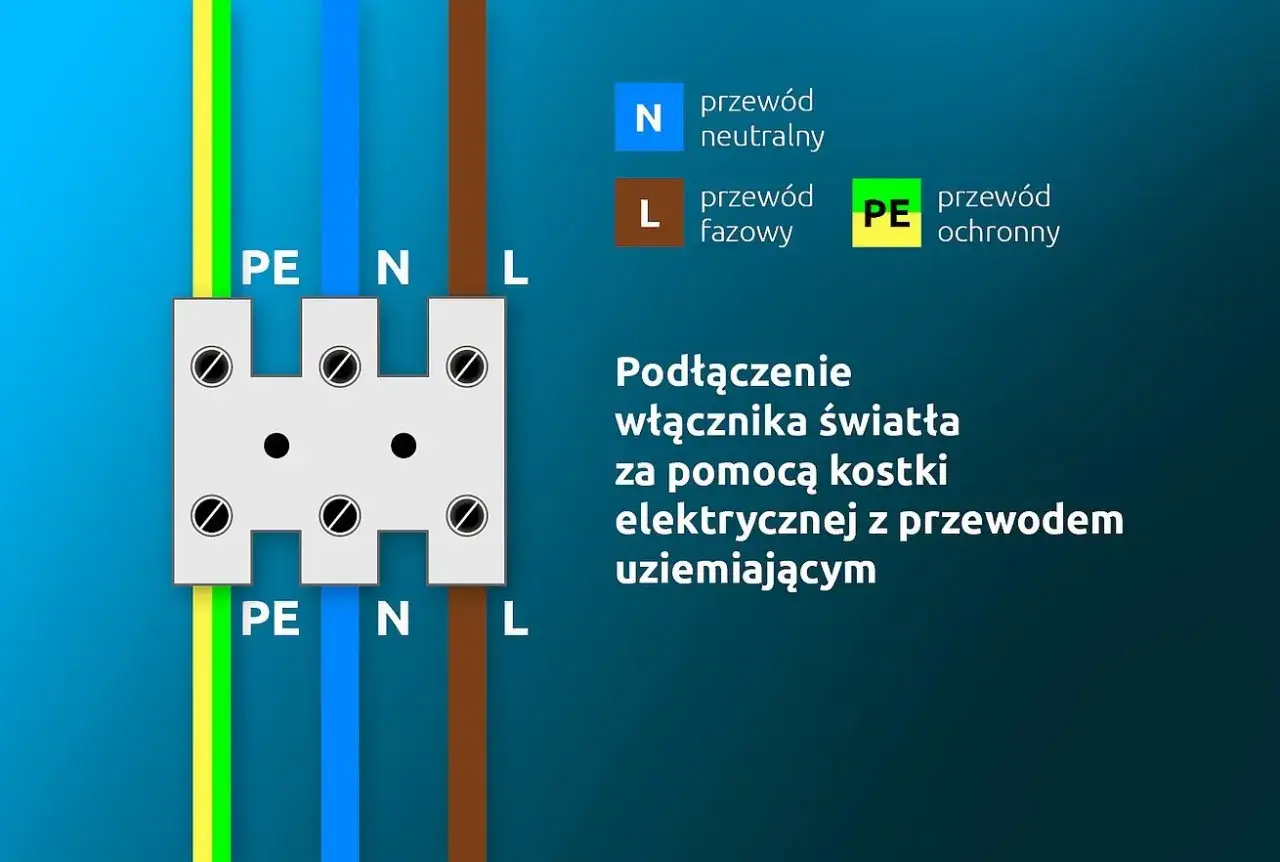

Schemat połączenia dwóch lamp krok po kroku
Najprostszy układ składa się z przewodu fazowego doprowadzonego do łącznika, dwóch przewodów powrotnych oraz przewodów neutralnego i ochronnego doprowadzonych do punktów świetlnych.
ZASILANIE 230 V
L ────────────────┐
│
└── [ L łącznika ]
├── [ L1 ] ───── faza do lampy 1
└── [ L2 ] ───── faza do lampy 2
N ────────────────────────────────┬──── neutralny do lampy 1
└──── neutralny do lampy 2
PE ────────────────────────────────┬──── ochronny do lampy 1
└──── ochronny do lampy 2W tym układzie zacisk L otrzymuje stałą fazę. Po naciśnięciu pierwszego klawisza napięcie pojawia się na przewodzie L1, a po naciśnięciu drugiego na L2. Przewód N pozostaje połączony bezpośrednio z lampami i nie powinien być rozcinany zwykłym łącznikiem.
| Oznaczenie | Funkcja | Typowe miejsce podłączenia |
|---|---|---|
| L | Stała faza zasilająca | Zacisk wspólny łącznika |
| L1 | Faza załączana dla pierwszego obwodu | Lampa lub pierwsza sekcja oprawy |
| L2 | Faza załączana dla drugiego obwodu | Druga lampa lub druga sekcja oprawy |
| N | Przewód neutralny | Bezpośrednio do opraw oświetleniowych |
| PE | Przewód ochronny | Do zacisku ochronnego oprawy klasy I |
Kolory pomagają, ale nie mogą zastąpić pomiaru. W nowej instalacji przewód niebieski powinien być neutralny, a żółto-zielony ochronny, jednak w starszych budynkach zdarzają się odstępstwa i błędne przeróbki. Nie zakładaj funkcji przewodu wyłącznie na podstawie jego koloru.
Jak bezpiecznie wykonać podłączenie
Przy instalacji 230 V zaczynam od wyłączenia właściwego wyłącznika nadprądowego w rozdzielnicy. Potem sprawdzam brak napięcia dwubiegunowym wskaźnikiem lub miernikiem na wszystkich przewodach, a nie tylko na jednym.
- Wyłącz zasilanie obwodu i zabezpiecz rozdzielnicę przed przypadkowym załączeniem.
- Sprawdź, który przewód jest fazą zasilającą, a które są przewodami powrotnymi do lamp.
- Podłącz fazę do zacisku L.
- Podłącz przewody powrotne do zacisków L1 i L2.
- Połączenia N i PE wykonaj w puszce lub przy oprawach zgodnie z układem instalacji.
- Sprawdź dokręcenie zacisków i upewnij się, że żadna miedziana żyła nie wystaje poza zacisk.
- Załóż mechanizm, włącz zabezpieczenie i sprawdź oba obwody osobno.
Jeśli w puszce widzisz tylko dwa przewody albo nie potrafisz jednoznacznie rozpoznać fazy, nie próbuj podłączać elementów metodą prób. Brak przewodu neutralnego w puszce łącznika jest normalny w wielu tradycyjnych instalacjach, ale może uniemożliwić montaż konkretnego modułu smart.
Przy oprawie metalowej lub innej oprawie klasy I przewód PE musi zostać podłączony do zacisku ochronnego. Oprawy wykonane w II klasie ochronności nie mają takiego zacisku, ale przewodu ochronnego nie należy samodzielnie usuwać z całej instalacji.
Najczęstsze błędy i szybka diagnostyka
Najczęściej problem nie wynika z uszkodzonego łącznika, tylko z pomylenia zacisku wspólnego z jednym z wyjść. Wtedy jeden klawisz może działać poprawnie, a drugi nie reagować albo oba obwody będą zachowywać się nieprzewidywalnie.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Nie działa żadna lampa | Brak fazy na zacisku wspólnym lub wyłączone zabezpieczenie | Zasilanie, zacisk L i połączenia w puszce |
| Działa tylko jeden klawisz | Luźny przewód L1 albo L2 | Dokręcenie zacisku i ciągłość przewodu |
| Obie lampy zapalają się razem | Zmostkowane wyjścia lub błędne podłączenie przewodów | Rozdzielenie L1 i L2 |
| Lampa LED delikatnie miga | Podświetlenie łącznika, prąd upływu lub niekompatybilna elektronika | Moduł podświetlający, źródło LED i zalecenia producenta |
| Wybija zabezpieczenie | Zwarcie, uszkodzona oprawa albo naruszona izolacja | Nie włączaj ponownie bez znalezienia przyczyny |
Przy migotaniu LED nie montowałbym przypadkowego kondensatora tylko dlatego, że tak sugeruje pierwszy poradnik z internetu. Rozwiązanie zależy od modelu łącznika, źródła światła i sposobu podłączenia podświetlenia, dlatego najbezpieczniej zastosować element przewidziany przez producenta.
Łącznik szeregowy w inteligentnym domu
Mechaniczny łącznik można połączyć z automatyką, ale zwykle potrzebny jest dwukanałowy moduł przekaźnikowy. Jeden kanał steruje obwodem L1, drugi L2, a aplikacja może dodatkowo uruchamiać sceny, harmonogramy lub sterowanie głosowe.
Przed zakupem sprawdzam trzy rzeczy. Po pierwsze, czy moduł obsługuje dwa niezależne wyjścia. Po drugie, czy wymaga przewodu neutralnego w puszce. Po trzecie, czy jego dopuszczalne obciążenie i sposób pracy są zgodne z zastosowanymi lampami LED.
Nie każdy moduł współpracuje ze zwykłym łącznikiem dwuklawiszowym. Część urządzeń wymaga przycisków chwilowych, inne obsługują klasyczne przełączniki bistabilne. Kompatybilność wejścia sterującego jest równie ważna jak moc wyjściowa.
W małej puszce trzeba też zostawić miejsce na przewody i moduł. Upychanie elektroniki na siłę zwiększa ryzyko poluzowania zacisków i utrudnia późniejszy serwis. Jeżeli przewodów jest mało, instalacja jest stara albo nie ma pewnego przewodu neutralnego, montaż automatyki lepiej powierzyć elektrykowi.
Gdzie ten układ sprawdza się najlepiej
W salonie łącznik szeregowy może rozdzielać oświetlenie główne i dekoracyjne. W sypialni jeden klawisz obsłuży lampę sufitową, a drugi kinkiety. W kuchni wygodny jest podział na światło ogólne i oświetlenie blatu.
Największą zaletą jest prostota. Nie potrzebujesz dwóch osobnych puszek ani dwóch miejsc sterowania, a awaria jednego klawisza nie musi wyłączać drugiego obwodu. Trzeba jednak pamiętać, że taki łącznik steruje światłem tylko z jednego punktu.
Jeżeli lampę chcesz włączać z dwóch miejsc, właściwym rozwiązaniem będzie układ schodowy, a nie szeregowy. Jeśli zależy Ci na scenach, czujnikach ruchu i sterowaniu z telefonu, lepszy może być moduł automatyki z dwoma kanałami, pod warunkiem poprawnego dopasowania do instalacji.
Dobry schemat to dopiero połowa bezpiecznej instalacji
Najprostsza zasada brzmi tak: L zasila wspólny zacisk, L1 i L2 sterują osobnymi obwodami, a N trafia bezpośrednio do lamp. Taki układ pozwala szybko zrozumieć większość schematów łącznika świecznikowego, niezależnie od marki osprzętu.
Jeżeli oznaczenia na mechanizmie są inne, puszka skrywa nietypowe połączenia albo instalacja pochodzi sprzed wielu lat, schemat producenta traktuj jako punkt wyjścia, nie jako zgodę na pracę bez pomiarów. Przy najmniejszej wątpliwości rozsądniej zlecić podłączenie osobie z odpowiednimi kwalifikacjami niż ryzykować porażenie, zwarcie lub uszkodzenie oprawy.
