Światło na schodach, długim korytarzu albo przy dwóch wejściach nie powinno wymagać wędrówki do jednego miejsca. Prawidłowy montaż włącznika schodowego pozwala sterować jedną lampą z dwóch punktów, ale wymaga właściwego rozpoznania zacisków, przewodów i układu instalacji. Wyjaśniam, jak działa takie połączenie, jak zaplanować prace, ile mogą kosztować oraz kiedy lepiej wybrać rozwiązanie smart.
Dwa punkty sterowania wymagają właściwego układu połączeń
- Dwa łączniki schodowe sterują jedną lampą z dwóch różnych miejsc.
- Każdy mechanizm ma zwykle zacisk wspólny oraz dwa zaciski przewodów korespondencyjnych.
- W klasycznym układzie przewód neutralny i ochronny prowadzi się bezpośrednio do oprawy.
- Przy trzech lub większej liczbie punktów potrzebny jest łącznik krzyżowy.
- Przed pracą trzeba wyłączyć obwód i potwierdzić brak napięcia testerem dwubiegunowym.
- W 2026 roku sama robocizna przy gotowych puszkach to zwykle około 75-120 zł za punkt.
Najpierw ustal, jaki układ naprawdę budujesz
Łącznik schodowy nie jest zwykłym włącznikiem. Montuje się go zawsze w parze, aby jedna lampa mogła być włączana i wyłączana z dwóch miejsc. Naciśnięcie dowolnego klawisza zmienia stan oświetlenia, niezależnie od położenia drugiego.W praktyce dobrze sprawdza się to na klatce schodowej, w korytarzu, przy dwóch drzwiach do pokoju albo między sypialnią a garderobą. Sam często zwracam uwagę, że problemem nie jest wybór klawisza, lecz ustalenie, gdzie w danej instalacji znajduje się zasilanie i przewód powrotny do lampy.
Jak działa podstawowy schemat
Faza L trafia na zacisk wspólny pierwszego łącznika. Dwa przewody korespondencyjne łączą zaciski przełączające obu mechanizmów, a z zacisku wspólnego drugiego łącznika wychodzi przewód fazowy do lampy.Uproszczony zapis wygląda tak:
L zasilania → zacisk wspólny pierwszego łącznika → dwa przewody korespondencyjne → drugi łącznik → lampa
Przewód neutralny N oraz ochronny PE nie są przełączane przez klasyczny mechanizm. Prowadzi się je do oprawy, a przewód ochronny trzeba zachować ciągły i prawidłowo połączyć wszędzie tam, gdzie wymaga tego konstrukcja oprawy.Trzeci punkt sterowania

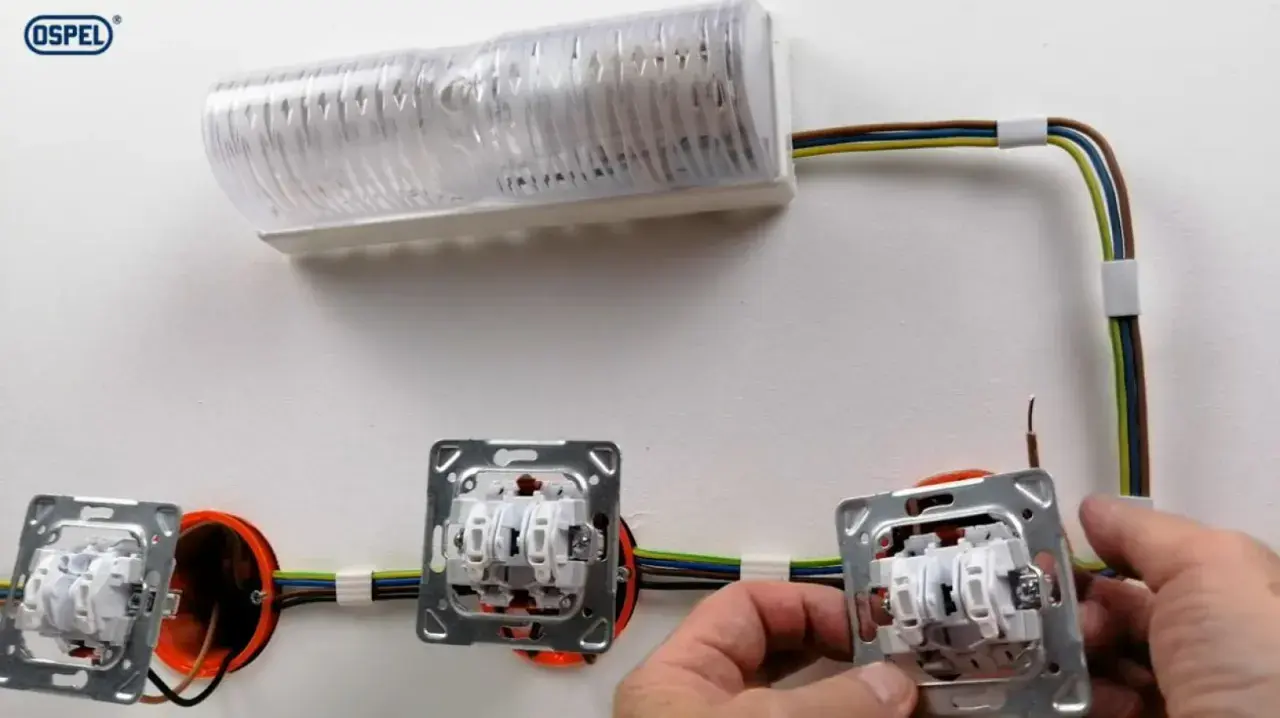

Jeżeli światło ma być obsługiwane z trzech miejsc, pomiędzy dwoma łącznikami schodowymi montuje się łącznik krzyżowy. Przy czterech punktach dodaje się dwa takie mechanizmy. Łączniki schodowe znajdują się na końcach układu, a krzyżowe w jego środku.
Zaciski i przewody decydują o powodzeniu
Na obudowie łącznika spotkasz oznaczenia L, COM, P albo zacisk wyróżniony kolorem. Oznaczenia nie są identyczne u wszystkich producentów, dlatego schemat nadrukowany na mechanizmie lub dołączony do opakowania ma pierwszeństwo przed internetowym rysunkiem.
| Element | Rola w układzie | Na co uważać |
|---|---|---|
| Zacisk wspólny | Przyjmuje fazę albo przewód powrotny do lampy | Nie wolno pomylić go z jednym z zacisków korespondencyjnych |
| Przewody korespondencyjne | Łączą oba łączniki i zmieniają drogę przepływu fazy | Muszą trafić do właściwej pary zacisków |
| Przewód neutralny N | Zamyka obwód przy oprawie | W klasycznym układzie nie podłącza się go do mechanizmu |
| Przewód ochronny PE | Chroni przed skutkami uszkodzenia izolacji | Nie może służyć jako przewód korespondencyjny |
W nowych instalacjach oświetleniowych często prowadzi się dodatkowe żyły do puszek, aby w przyszłości można było zamontować podświetlenie, automatykę lub moduł smart. Liczba żył zależy jednak od miejsca zasilania i przebiegu przewodów, dlatego nie kupowałbym kabla wyłącznie na podstawie jednego schematu znalezionego w sieci.
Kolor przewodu pomaga, ale nie zastępuje pomiaru. W starszych mieszkaniach zdarzają się połączenia wykonane według dawnych zasad albo późniejsze przeróbki, w których kolorystyka nie odpowiada funkcji. Szczególnie ostrożnie traktuję przewody niebieskie i żółto-zielone, bo nie wolno samowolnie zmieniać funkcji przewodu ochronnego.
Jaki osprzęt wybrać
Do zwykłej instalacji wystarczą dwa pojedyncze łączniki schodowe, puszki o odpowiedniej głębokości, złączki instalacyjne oraz osprzęt dopasowany do ramki. Przy cienkich ścianach lub dużej liczbie połączeń lepiej sprawdzają się puszki głębokie, około 60 mm, bo łatwiej ułożyć w nich przewody bez zgniatania mechanizmu.
Jeżeli sterujesz lampą LED, sprawdź zakres obciążenia podany przez producenta. Niektóre łączniki z podświetleniem mogą powodować delikatne świecenie albo migotanie źródła LED, zwłaszcza gdy układ nie ma przewodu neutralnego w puszce.
Bezpieczne podłączenie krok po kroku
Prace przy stałej instalacji 230 V wymagają wiedzy i odpowiednich kwalifikacji. Polskie przepisy zaliczają montaż i demontaż instalacji elektrycznych do czynności eksploatacyjnych, dlatego przy nowym obwodzie, przeróbce przewodów lub braku pewności rozsądniej zlecić pracę elektrykowi.
1. Wyłącz i sprawdź obwód
Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia w każdej żyle. Do potwierdzenia użyj sprawdzonego próbnika dwubiegunowego, a nie wyłącznie bezdotykowego wskaźnika, który może zareagować na napięcie indukowane.
2. Udokumentuj istniejące połączenia
Zanim odłączysz stary osprzęt, zrób zdjęcie i oznacz przewody taśmą. Nie zakładaj, że przewód brązowy zawsze jest fazą, a niebieski zawsze pełni funkcję neutralną. Po wyłączeniu zasilania można dodatkowo zidentyfikować zacisk wspólny zgodnie ze schematem producenta i pomiarem ciągłości.
3. Rozpoznaj zaciski
W pierwszym mechanizmie zacisk wspólny otrzymuje fazę zasilającą. W drugim zacisk wspólny łączy się z przewodem prowadzącym do lampy, natomiast pozostałe dwa zaciski w obu urządzeniach łączy się przewodami korespondencyjnymi.
To opis zasady działania, a nie uniwersalny schemat dla każdej puszki. Jeśli zasilanie dochodzi najpierw do oprawy albo w puszce znajduje się kilka obwodów, układ przewodów może wyglądać inaczej. Nie przenoś połączeń jeden do jednego bez rozpoznania funkcji żył.
4. Wykonaj połączenia i zamocuj mechanizmy
Końce przewodów powinny być przygotowane zgodnie z instrukcją osprzętu, bez luźnych drucików wystających poza zacisk. Połączenia dokręć z odpowiednią siłą, ułóż przewody w puszce łagodnymi łukami i dopiero wtedy przykręć mechanizm oraz ramkę.
5. Sprawdź działanie
Po zamknięciu osłon załącz zasilanie i sprawdź wszystkie kombinacje położeń obu klawiszy. Jeżeli światło działa tylko z jednego miejsca, wyłącza się wyłącznie w określonej kombinacji albo nie świeci wcale, nie poprawiaj przewodów pod napięciem. Najpierw ponownie odłącz obwód i wróć do identyfikacji zacisku wspólnego.
Przy nowym przewodzie lub większej modernizacji warto wykonać pomiary ochronne i zachować ich wynik. Sam fakt, że lampa świeci, nie potwierdza bezpieczeństwa instalacji, ciągłości przewodu ochronnego ani poprawności zabezpieczeń.
Błędy, przez które światło działa odwrotnie
Najczęściej pomylony zostaje zacisk wspólny z jednym z zacisków korespondencyjnych. Mechanizm może wtedy pozornie działać, ale sterowanie będzie niestabilne albo jeden z łączników przestanie mieć pełną funkcjonalność.
- Podłączenie tylko jednego łącznika schodowego zamiast pary.
- Połączenie przewodu lampy z zaciskiem korespondencyjnym.
- Przerwanie przewodu neutralnego zamiast fazowego.
- Wykorzystanie żyły żółto-zielonej jako przewodu roboczego.
- Oparcie się wyłącznie na kolorach w starej instalacji.
- Zbyt płytka puszka, przez którą przewody są mocno zagięte i wypychają mechanizm.
- Brak zgodności łącznika z obciążeniem LED albo funkcją podświetlenia.
Jeśli po wymianie światło delikatnie miga, przyczyną może być podświetlenie łącznika, minimalne obciążenie elektroniczne albo niekompatybilne źródło LED. W takiej sytuacji nie pomaga przypadkowe dokładanie elementów do puszki. Najpierw trzeba sprawdzić instrukcję oprawy i łącznika, a dopiero później dobrać rozwiązanie kompensacyjne.
Klasyczny układ czy sterowanie smart
Tradycyjny układ jest prosty, odporny na problemy z siecią i działa bez aplikacji. To mój pierwszy wybór przy nowej instalacji, gdy potrzebuję tylko dwóch punktów sterowania i nie planuję rozbudowy automatyki.
| Rozwiązanie | Najlepsze zastosowanie | Ograniczenie | Orientacyjny koszt |
|---|---|---|---|
| Dwa łączniki schodowe | Nowa instalacja lub łatwa wymiana osprzętu | Wymaga odpowiednich przewodów | Około 50-180 zł za osprzęt i materiały |
| Łącznik krzyżowy | Sterowanie z trzech lub większej liczby miejsc | Więcej połączeń i większa puszka | Zwykle 30-100 zł za mechanizm |
| Moduł dopuszkowy smart | Automatyzacja, aplikacja, sceny i harmonogramy | Często wymaga przewodu N i głębokiej puszki | Około 100-400 zł za moduł |
| Bezprzewodowy przycisk | Remont bez kucia ścian | Bateria, zasięg i zależność od systemu | Około 80-300 zł za element |
Moduł smart może zachować lokalne sterowanie i dodać sceny, czujnik ruchu albo integrację z centralą domu. Trzeba jednak sprawdzić, czy konkretny model obsługuje układ schodowy, czy potrzebuje N oraz czy pasuje do rodzaju źródła światła. Automatyka nie naprawi źle rozpoznanych przewodów i nie zastąpi prawidłowego zabezpieczenia obwodu.
Przeczytaj również: Symbol przycisku bistabilnego - jak odczytać go na schemacie
Ile kosztuje całość
Przy gotowych puszkach i sprawnym okablowaniu sama robocizna za łącznik schodowy lub krzyżowy wynosi orientacyjnie 75-120 zł za punkt. Za wymianę dwóch mechanizmów z podstawowym osprzętem można więc zapłacić około 200-400 zł, zależnie od marki, regionu i minimalnej opłaty za przyjazd.
Jeżeli trzeba wykuć bruzdę, poprowadzić przewody, wymienić puszki i odtworzyć tynk, koszt całego układu często rośnie do 500-1000 zł lub więcej. Przed zleceniem prac pytam zawsze, czy wycena obejmuje materiał, kucie, podłączenie lampy, pomiary i uprzątnięcie miejsca.
Co sprawdzić zanim zamkniesz puszki
- Czy zasilanie jest odłączone i sprawdzone na wszystkich żyłach.
- Czy faza przechodzi przez zacisk wspólny, a nie korespondencyjny.
- Czy przewody korespondencyjne tworzą właściwą parę.
- Czy N i PE nie zostały pomylone ani przerwane w niewłaściwym miejscu.
- Czy mechanizm nie jest wypychany przez zbyt ciasno ułożone przewody.
- Czy oba punkty sterowania działają w każdej kombinacji.
- Czy osprzęt jest odpowiedni dla lamp LED i ewentualnego podświetlenia.
Jeśli instalacja jest stara, przewody mają nieznaną funkcję albo w puszce znajduje się kilka obwodów, zatrzymałbym się na etapie rozpoznania i wezwał elektryka. Dobrze wykonany układ schodowy powinien działać bez migotania i przypadkowych przerw, a przede wszystkim zapewniać bezpieczne odłączenie fazy oraz zachowanie ochrony przeciwporażeniowej.
