Gdy lampa przy wejściu ma zapalać się sama po zmroku, najprościej dołożyć zewnętrzny czujnik światła. Pytanie, jak podłączyć czujnik zmierzchu do lampy, wymaga jednak rozróżnienia kilku typów urządzeń, bo inaczej łączy się model 230 V, inaczej wersję niskonapięciową LED, a jeszcze inaczej czujnik z sondą. Poniżej pokazuję bezpieczny schemat, przygotowanie instalacji, ustawienie progu zadziałania oraz błędy, przez które oświetlenie często działa niestabilnie.
Najważniejsze zasady prawidłowego montażu automatyki zmierzchowej
- Typowy czujnik 230 V ma zaciski L, N oraz L’ lub OUT.
- Przewód neutralny N łączy się zarówno z czujnikiem, jak i z lampą.
- Przewód ochronny PE prowadzi się bezpośrednio do lampy, jeśli oprawa go wymaga.
- Czujnik nie może widzieć światła własnej lampy, bo może wtedy cyklicznie włączać i wyłączać oświetlenie.
- Instalację 230 V warto powierzyć elektrykowi, jeśli nie masz doświadczenia z rozdzielnicą i pomiarami napięcia.
Najpierw ustal, jaki układ masz przed sobą
Najczęściej spotykany jest czujnik zmierzchowy na 230 V AC z trzema zaciskami. Otrzymuje on fazę i przewód neutralny z instalacji, a po wykryciu odpowiednio niskiego poziomu światła podaje fazę na lampę. Działa więc podobnie do automatycznego włącznika, tylko zamiast nacisku dłoni reaguje na jasność otoczenia.
Nie zakładam jednak, że każdy model będzie wyglądał tak samo. Przed rozpoczęciem pracy odczytaj oznaczenia na obudowie i schemat producenta. Kolory przewodów pomagają się zorientować, ale w starszej lub przerabianej instalacji nie mogą być jedyną podstawą identyfikacji żyły.
| Rodzaj rozwiązania | Jak działa | Na co uważać |
|---|---|---|
| Czujnik 230 V z zaciskami L, N, OUT | Przełącza fazę do lampy po zapadnięciu zmroku | Sprawdź obciążenie przekaźnika i klasę szczelności |
| Czujnik dwuprzewodowy | Włącza się szeregowo w obwód lampy | Może powodować migotanie lub żarzenie niektórych źródeł LED |
| Czujnik z sondą zewnętrzną | Moduł sterujący znajduje się w środku, a sonda mierzy światło na zewnątrz | Sondę trzeba podłączyć wyłącznie do dedykowanych zacisków |
| Wersja 12 V lub 24 V DC | Steruje oświetleniem zasilanym niskim napięciem | Nie wolno podłączać jej bezpośrednio do instalacji 230 V |
Jeśli na urządzeniu widzisz zaciski opisane jako INPUT, L-IN, L-OUT, N albo symbole różniące się od podanych wyżej, traktuj instrukcję konkretnego modelu jako ważniejszą niż ogólny schemat. To drobna różnica w oznaczeniu może zmienić sposób podłączenia.
Przygotuj instalację zanim odkręcisz pierwszy przewód
Do prostego montażu potrzebujesz czujnika, odpowiedniej puszki lub uchwytu, złączek instalacyjnych, wkrętaka, miernika napięcia i przewodu o przekroju dobranym do istniejącego obwodu. Przy montażu na zewnątrz przyda się także dławik kablowy oraz obudowa o właściwej klasie IP, czyli odporności na pył i wodę.
Pracę zaczynam od wyłączenia właściwego wyłącznika nadprądowego w rozdzielnicy. Potem sprawdzam brak napięcia miernikiem na wszystkich żyłach, a nie tylko na przewodzie, który wygląda na fazowy. Sam próbnik neonowy albo założenie, że „skoro lampa nie świeci, to jest bezpiecznie”, to za mało.
- Wyłącz zasilanie obwodu i zabezpiecz rozdzielnicę przed przypadkowym włączeniem.
- Sprawdź brak napięcia między L i N oraz między L i PE.
- Zrób zdjęcie starego układu przed rozłączeniem przewodów.
- Odczytaj z czujnika napięcie, maksymalną moc i sposób oznaczenia zacisków.
- Sprawdź, czy obudowa nadaje się do miejsca montażu, szczególnie przy elewacji lub ogrodzie.
Jeżeli w puszce nie ma przewodu neutralnego albo widzisz kilka nieopisanych przewodów, nie próbuj zgadywać. Brak N może wykluczyć montaż typowego czujnika trzyprzewodowego i wymusić zmianę miejsca instalacji albo zastosowanie innego urządzenia.
Podłączenie czujnika 230 V krok po kroku
Poniższy wariant dotyczy popularnego czujnika zasilanego z sieci, mającego osobne wejście fazowe, neutralne oraz wyjście fazowe do oprawy. Zanim wykonasz połączenia, porównaj oznaczenia ze schematem znajdującym się na obudowie, ponieważ niektórzy producenci używają symbolu A, L1 lub OUT zamiast L’.
| Zacisk | Co do niego podłączyć | Rola w układzie |
|---|---|---|
| L | Fazę zasilającą z instalacji | Doprowadza napięcie do czujnika |
| N | Przewód neutralny z instalacji oraz N lampy | Zamyka obwód zasilania czujnika i oprawy |
| L’, OUT lub L1 | Przewód fazowy idący do lampy | Podaje fazę na oprawę po wykryciu zmroku |
| PE | Przewód ochronny do zacisku lampy | Chroni użytkownika w razie uszkodzenia izolacji |

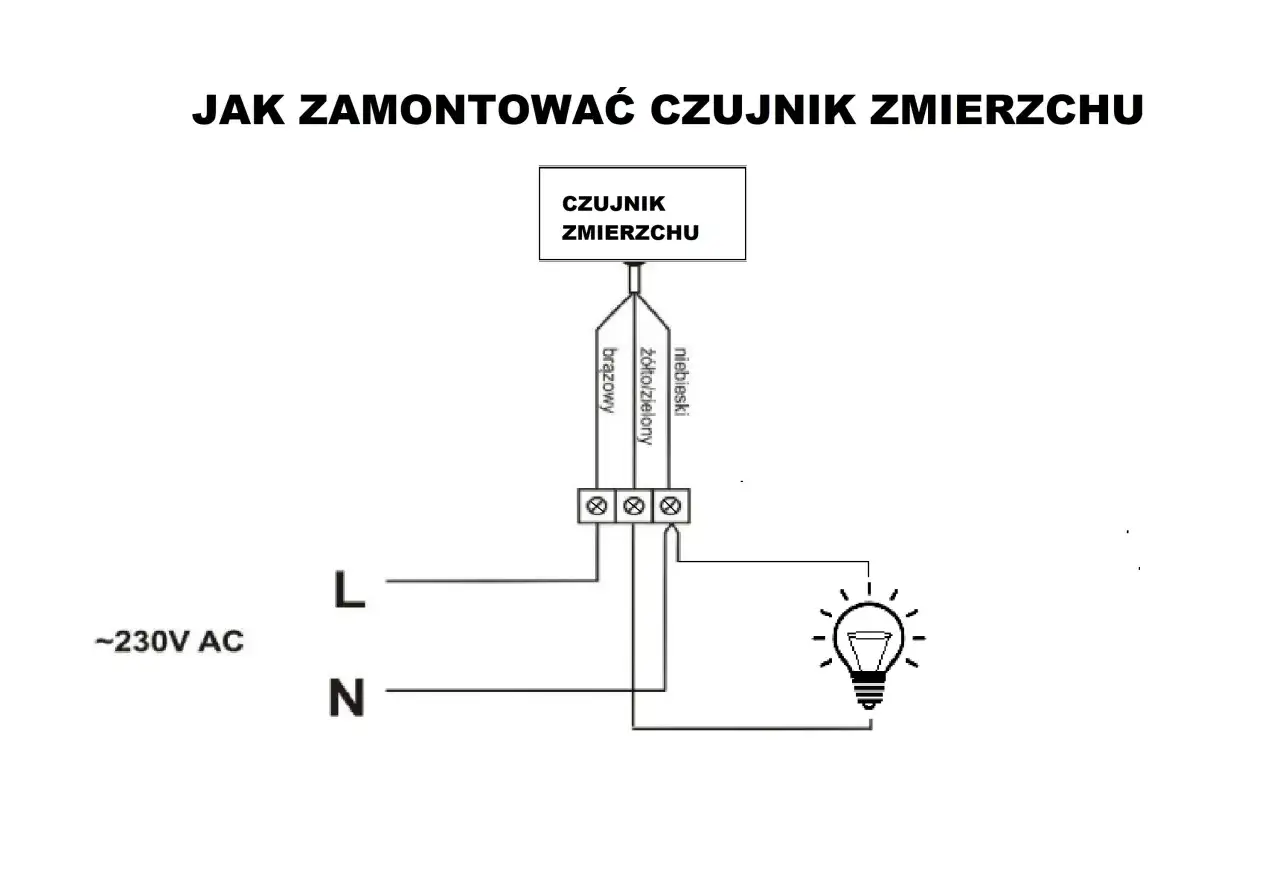

Połączenie przewodów
- Przewód fazowy z instalacji podłącz do zacisku L czujnika.
- Przewód neutralny z instalacji połącz z zaciskiem N czujnika oraz z przewodem N lampy.
- Zacisk L’ lub OUT połącz z zaciskiem fazowym lampy.
- Przewód ochronny żółto-zielony poprowadź bezpośrednio do zacisku PE lampy, jeśli oprawa ma klasę ochronności wymagającą uziemienia.
- Sprawdź, czy żadna odizolowana żyła nie wystaje poza złączkę i czy przewody są pewnie zamocowane.
W skrócie układ wygląda tak: L z instalacji trafia do L czujnika, wyjście L’ idzie na fazę lampy, a N pozostaje wspólny dla czujnika i oprawy. Przewód PE nie jest przewodem sterującym i zwykle omija elektronikę czujnika.
Nie łącz przewodu ochronnego z neutralnym w puszce przy lampie. Jeśli czujnik ma własny zacisk PE, podłącz go zgodnie z instrukcją, ale nie zakładaj, że każdy ma taki zacisk. Oprawa w metalowej obudowie powinna zachować ochronę przewidzianą przez producenta, a urządzenie w II klasie ochronności może nie mieć przewodu PE.
Co zmienia wariant dwuprzewodowy
Czujnik dwuprzewodowy nie ma osobnego N i montuje się go zwykle w szeregu z lampą. To rozwiązanie bywa wygodne przy modernizacji, ale z lampami LED może sprawiać problemy, ponieważ niewielki prąd podtrzymujący elektronikę czujnika potrafi powodować delikatne migotanie albo żarzenie po wyłączeniu.
Przy nowej instalacji preferuję model trzyprzewodowy z przewodem neutralnym. Daje większą kompatybilność z LED i zwykle stabilniejsze działanie, szczególnie gdy oprawa ma małą moc albo zasilacz elektroniczny.
Wybierz miejsce, w którym pomiar światła ma sens
Nawet dobrze podłączony czujnik będzie działał źle, jeśli zamontujesz go w cieniu, tuż nad lampą albo naprzeciwko mocnego oświetlenia sąsiada. Fotokomórka powinna mieć dostęp do światła dziennego, ale nie może być oślepiana przez oprawę, reflektory samochodów i jasne odbicia od elewacji.
Przy lampie na elewacji sprawdza się miejsce osłonięte od bezpośredniego deszczu, lecz nadal widzące niebo. Jeśli czujnik znajduje się pod szerokim okapem, zmierzch wykryje później. Z kolei skierowanie go w stronę własnej lampy może wywołać cykl: światło się zapala, czujnik „widzi” jasność, światło gaśnie, a po chwili znów się zapala.
- Nie montuj fotokomórki bezpośrednio pod oprawą.
- Unikaj miejsc zasłanianych przez liście, dekoracje i elementy ogrodzenia.
- Dobierz klasę IP do ekspozycji na deszcz i kurz, zamiast kierować się wyłącznie ceną.
- Sondę zewnętrzną prowadź tak, aby przewód nie był naprężony ani narażony na przetarcie.
Przeczytaj również: Softstart w praktyce - zasada działania, dobór i ustawienia
Ustawienie progu LUX
Parametr LUX określa poziom jasności, przy którym czujnik załączy lampę. W praktyce ustawienie zbyt niskie powoduje, że wejście pozostaje ciemne przez pierwsze minuty wieczoru, a ustawienie zbyt wysokie uruchamia oświetlenie jeszcze przy świetle dziennym.
Na początek ustawiam próg w pozycji środkowej, a regulację wykonuję po zmroku małymi krokami. Po każdej zmianie daję urządzeniu kilkadziesiąt sekund na reakcję, bo niektóre modele mają opóźnienie i nie przełączają przekaźnika natychmiast.
Sprawdź działanie i usuń typowe błędy
Po zamknięciu puszki i upewnieniu się, że przewody nie są ściśnięte, włącz zasilanie. Test najlepiej przeprowadzić w dwóch warunkach: zasłonić fotokomórkę, aby zasymulować noc, oraz odsłonić ją przy zachowaniu ostrożności. Nie przykładaj dłoni na długo do rozgrzanego reflektora ani nie zasłaniaj elementu w sposób, który może uszkodzić obudowę.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Lampa świeci cały czas | Źle ustawiony próg, zwarcie na wyjściu albo błędne połączenie L z L’ | Oznaczenia zacisków i ustawienie LUX |
| Lampa nie włącza się po zmroku | Brak zasilania czujnika, zbyt niski próg lub uszkodzona fotokomórka | Napięcie na L-N oraz reakcję po zasłonięciu czujnika |
| LED delikatnie miga po wyłączeniu | Prąd upływu w czujniku dwuprzewodowym | Kompatybilność z LED i możliwość użycia modelu trzyprzewodowego |
| Układ włącza się i wyłącza cyklicznie | Czujnik widzi światło własnej lampy | Położenie fotokomórki i odbicia od ściany |
| Wyłącza zabezpieczenie | Zwarcie, uszkodzona izolacja albo pomylone przewody | Nie włączaj ponownie układu bez pomiaru i kontroli połączeń |
Jeżeli bezpiecznik wyłącza się natychmiast, traktuję to jako sygnał do przerwania pracy, a nie problem do „sprawdzenia jeszcze raz”. Powtarzające się zadziałanie zabezpieczenia może oznaczać zwarcie lub błąd w przewodzie ochronnym, dlatego w takiej sytuacji potrzebny jest pomiar i fachowa diagnostyka.
Kiedy wybrać inne rozwiązanie niż pojedynczy czujnik
Prosty automat zmierzchowy dobrze sprawdza się przy lampie nad wejściem, oświetleniu elewacji i małym ogrodzie. Nie zawsze będzie jednak najlepszy. Jeśli światło ma zapalać się tylko wtedy, gdy ktoś przechodzi, lepszy może być czujnik ruchu z funkcją zmierzchu albo połączenie automatu zmierzchowego z czujnikiem ruchu.
| Rozwiązanie | Kiedy ma sens | Ograniczenie |
|---|---|---|
| Czujnik zmierzchowy | Światło ma działać od zmroku do świtu | Lampa może świecić przez wiele godzin |
| Czujnik ruchu z progiem zmierzchowym | Oświetlenie ma reagować tylko na obecność | Wymaga prawidłowego ustawienia zasięgu i czasu |
| Przekaźnik zmierzchowy na szynę DIN | Sterujesz kilkoma obwodami z rozdzielnicy | Montaż jest bardziej ingerujący w instalację |
| Inteligentny przekaźnik lub centrala smart home | Chcesz dodać harmonogramy, sceny i sterowanie z aplikacji | Potrzebuje zgodności z siecią i często stałego internetu |
| Lampa z wbudowanym czujnikiem | Wymieniasz całą oprawę i chcesz uprościć montaż | Mniejsza swoboda późniejszej wymiany automatyki |
Sam czujnik 230 V można znaleźć za około 20-100 zł, natomiast bardziej rozbudowane urządzenia modułowe lub markowe kosztują więcej. Jeśli trzeba doprowadzić nowe przewody, zamontować urządzenie na wysokości albo zmienić zabezpieczenia, koszt pracy elektryka może wynieść orientacyjnie 120-350 zł, zależnie od regionu i stanu instalacji.
W praktyce oszczędzanie na urządzeniu ma sens tylko do pewnego momentu. Przy lampach LED zwracam uwagę na zgodność z małym obciążeniem i prądem rozruchowym, bo tani czujnik może mieć poprawne parametry „na papierze”, a mimo to powodować niestabilną pracę konkretnej oprawy.
Jedna kontrola przed zamknięciem puszki
Przed zakończeniem montażu sprawdź jeszcze, czy czujnik ma właściwe napięcie, lampa jest podłączona do wyjścia L’, a przewód neutralny nie został przypadkowo przerwany. Obejrzyj także uszczelnienie obudowy, odciązenie przewodów i położenie fotokomórki względem źródła światła.
- Brak napięcia przed rozpoczęciem pracy został potwierdzony miernikiem.
- Lampa i czujnik mają zgodne napięcie oraz dopuszczalne obciążenie.
- PE jest podłączony zgodnie z klasą ochronności oprawy.
- Próg LUX został ustawiony po obserwacji rzeczywistych warunków po zmroku.
- Obudowa i złączki są zabezpieczone przed wilgocią oraz przypadkowym wyrwaniem przewodów.
Jeżeli po tych kontrolach układ nadal działa nieprzewidywalnie, nie poprawiaj połączeń metodą prób i błędów. Przy instalacji 230 V bezpieczniej jest zlecić pomiar elektrykowi, a samemu ograniczyć się do ustawienia progu światła i obserwacji działania gotowego, prawidłowo zabezpieczonego układu.
