Gdy instalacja CO po rozgrzaniu mocno podnosi ciśnienie, z zaworu bezpieczeństwa kapie woda albo w układzie słychać przelewanie, problem często dotyczy naczynia wzbiorczego. Pytanie, jak podłączyć zbiornik wyrównawczy CO, wymaga najpierw ustalenia, czy instalacja jest otwarta, czy zamknięta, ponieważ w obu wariantach stosuje się inne elementy i zasady montażu.
O bezpieczeństwie decyduje właściwy typ naczynia i drożne połączenie
- Układ otwarty wymaga naczynia otwartego zamontowanego ponad najwyższym punktem instalacji.
- Układ zamknięty korzysta z naczynia przeponowego, zwykle instalowanego na powrocie blisko źródła ciepła.
- Na rurze bezpieczeństwa nie wolno montować zaworów odcinających ani przewężeń.
- Ciśnienie wstępne naczynia przeponowego sprawdza się przy opróżnionym i zimnym obiegu wodnym.
- Za małe naczynie, zamarzająca rura lub błędnie dobrany typ zbiornika mogą powodować skoki ciśnienia i awarie.
Najpierw ustal, z jakim układem masz do czynienia
Największy błąd polega na kupieniu pierwszego zbiornika z napisem „do CO” bez sprawdzenia rodzaju instalacji. W praktyce występują dwa rozwiązania, które wyglądają podobnie tylko z daleka, ale działają zupełnie inaczej.
| Rodzaj instalacji | Stosowane naczynie | Najważniejsza cecha |
|---|---|---|
| Otwarta | Naczynie otwarte | Ma stały kontakt z atmosferą i przelew |
| Zamknięta | Naczynie przeponowe | Membrana oddziela wodę od poduszki gazowej |
Układ otwarty
Otwarte naczynie wzbiorcze spotyka się przede wszystkim w starszych instalacjach oraz przy niektórych kotłach na paliwo stałe. Zbiornik przejmuje przyrost objętości wody, a nadmiar może zostać odprowadzony przez rurę przelewową. Nie jest to zbiornik ciśnieniowy, dlatego nie zastępuje naczynia przeponowego.Układ zamknięty
W zamkniętej instalacji woda nie ma kontaktu z atmosferą. Jej rozszerzanie kompensuje naczynie przeponowe, w którym membrana oddziela część wodną od gazowej. Takie rozwiązanie stosuje się między innymi przy kotłach gazowych, pompach ciepła i wielu nowoczesnych układach grzejnikowych.
Przy kotle na paliwo stałe trzeba zachować szczególną ostrożność. Zamknięty układ jest dopuszczalny tylko wtedy, gdy pozwala na to typ kotła, jego zabezpieczenia oraz obowiązujące wymagania. Nie wolno samodzielnie przerabiać instalacji otwartej na zamkniętą wyłącznie przez dodanie naczynia przeponowego.
Jak podłączyć otwarte naczynie krok po kroku
W układzie otwartym naczynie montuje się w najwyższym punkcie instalacji, zwykle na poddaszu albo w najwyższej części kotłowni. Powinno znajdować się wyżej niż najwyższy grzejnik lub inny element instalacji, z zapasem przewidzianym w projekcie. W wielu domowych układach przyjmuje się około 30 cm ponad najwyższym punktem, ale ostateczna wysokość zależy od konkretnego schematu.- Wyłącz źródło ciepła, poczekaj aż instalacja ostygnie i spuść wodę z odcinka, przy którym pracujesz.
- Przymocuj naczynie do stabilnego podłoża lub konstrukcji. Nie może wisieć na samej rurze.
- Poprowadź rurę bezpieczeństwa lub wzbiorczą bezpośrednio między źródłem ciepła a naczyniem.
- Usuń z tej trasy zawory odcinające, zwężenia, syfony i miejsca, w których mogłoby zostać uwięzione powietrze.
- Podłącz rurę przelewową tak, aby nadmiar wody był odprowadzany w bezpieczne i widoczne miejsce.
- Zabezpiecz naczynie oraz przewody przed zamarzaniem, ale nie zamykaj otworu odpowietrzającego.
- Napełnij instalację, odpowietrz grzejniki i sprawdź zachowanie układu podczas pierwszego nagrzewania.
Rura bezpieczeństwa powinna być możliwie krótka i prowadzona ze stałym wzniosem w kierunku naczynia. Jej średnicy nie dobiera się wyłącznie na podstawie średnicy przyłącza zbiornika. Projekt i instrukcja źródła ciepła mają tu pierwszeństwo, ponieważ zbyt mała rura może ograniczyć odprowadzanie pary i wody w sytuacji awaryjnej.
Rury przelewowej nie należy kończyć w miejscu, którego nie da się kontrolować. Jeżeli podczas pracy kotła woda stale wypływa przelewem, może to oznaczać przegrzewanie, zbyt wysoki poziom napełnienia, nieszczelność wymiennika albo problem z obiegiem. Sam przelew nie usuwa przyczyny.
Jak podłączyć naczynie przeponowe w układzie zamkniętym
Naczynie przeponowe montuje się najczęściej na głównym powrocie, blisko kotła, pompy ciepła lub innego źródła ciepła. Często wybiera się odcinek przed pompą obiegową, zgodnie z dokumentacją urządzenia. Takie położenie ułatwia stabilizację ciśnienia i późniejszą obsługę.

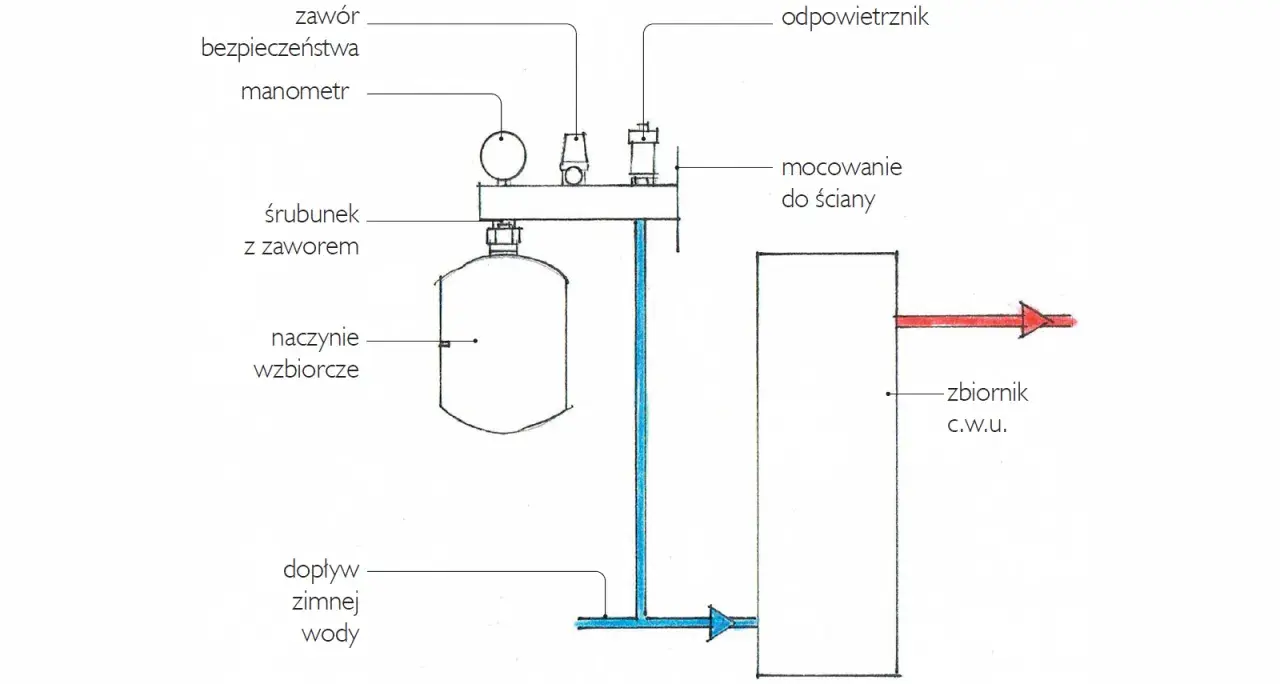

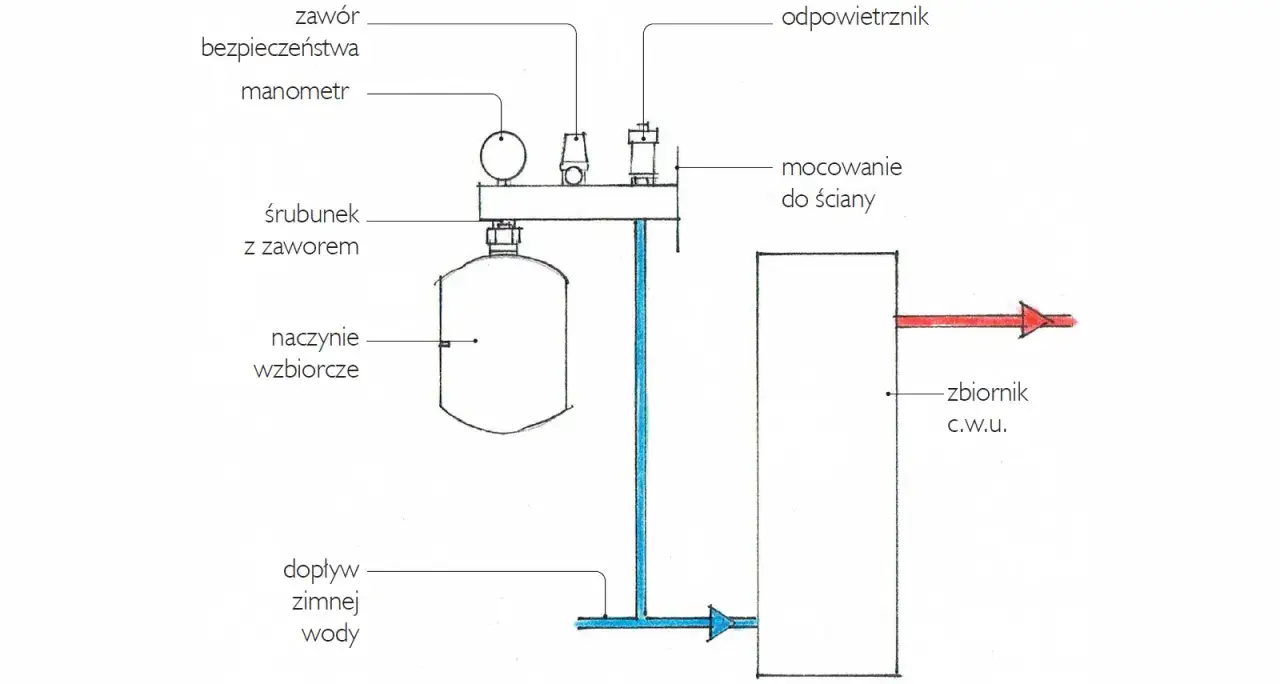

W typowym zestawie zamkniętej instalacji powinny znaleźć się między innymi naczynie przeponowe, zawór bezpieczeństwa, manometr, odpowietrznik oraz elementy napełniania i opróżniania. Zawór bezpieczeństwa ma chronić układ przed nadmiernym ciśnieniem, ale nie zastępuje prawidłowo dobranego naczynia.
Montaż w praktyce
- Sprawdź pojemność naczynia, maksymalne ciśnienie pracy i temperaturę dopuszczoną przez producenta.
- Odłącz źródło ciepła i poczekaj, aż woda całkowicie ostygnie.
- Spuść ciśnienie z instalacji przed kontrolą zaworu gazowego naczynia.
- Zamontuj zbiornik na powrocie, najlepiej z dostępem do zaworu serwisowego i króćca spustowego.
- Ustaw ciśnienie wstępne po stronie gazowej, a dopiero potem napełnij obieg wodą.
- Odpowietrz instalację i sprawdź ciśnienie zarówno na zimno, jak i po rozgrzaniu.
Zwykły zawór kulowy wstawiony między naczynie a instalację bywa kuszącym skrótem, ale może stworzyć poważne zagrożenie. Jeżeli ktoś przypadkowo go zamknie, naczynie zostanie odcięte od układu. Armatura serwisowa musi być przeznaczona do naczyń wzbiorczych i zabezpieczona przed niezamierzonym zamknięciem.
Dobierz pojemność i ustaw właściwe ciśnienie
Pojemność naczynia zależy od całkowitej ilości wody w instalacji, zakresu temperatur, wysokości budynku oraz nastawy zaworu bezpieczeństwa. Liczy się nie tylko kocioł i grzejniki, lecz także rury, bufor, ogrzewanie podłogowe i wymienniki. Naczynie o pojemności 18 litrów może wystarczyć w małym układzie, ale w większym domu będzie zdecydowanie za małe.Dla orientacji można przyjąć, że woda podgrzewana mniej więcej od 10 do 80°C zwiększa objętość o około 3%. Jeżeli instalacja zawiera 150 litrów wody, przyrost wyniesie około 4,5 litra. Naczynie musi jednak zapewnić także zapas roboczy, dlatego jego pojemności nie dobiera się wprost jako 3% objętości instalacji.
Przeczytaj również: Temperatura na piecu rośnie? Sprawdź, co zrobić bezpiecznie
Ciśnienie wstępne
Wysokość instalacji wpływa na ciśnienie statyczne. Przyjmuje się orientacyjnie, że każdy metr różnicy wysokości odpowiada około 0,1 bara. Dla źródła ciepła znajdującego się 6 metrów poniżej najwyższego grzejnika ciśnienie statyczne wynosi więc około 0,6 bara. Do tej wartości dodaje się zapas, często około 0,3-0,5 bara, aby uniknąć zasysania powietrza w najwyższym punkcie.
W takim przykładzie zimne ciśnienie napełnionej instalacji może wynosić około 1,1 bara, a ciśnienie wstępne naczynia powinno być zwykle o 0,2-0,3 bara niższe. To tylko przykład. Konkretne wartości trzeba dopasować do instrukcji urządzenia, wysokości budynku i nastawy zaworu bezpieczeństwa.
Pomiar ciśnienia gazu wykonuje się przy stronie wodnej pozbawionej ciśnienia. Jeśli zmierzysz naczynie bez opróżnienia instalacji, wynik może być mylący. Gdy z wentyla naczynia wydostaje się woda zamiast powietrza lub azotu, membrana najpewniej jest uszkodzona i zbiornik wymaga wymiany.
Błędy, które szybko ujawniają się podczas grzania
| Błąd | Możliwy skutek | Co sprawdzić |
|---|---|---|
| Podłączenie naczynia otwartego do układu zamkniętego | Utrata kontroli nad ciśnieniem i korozja | Rodzaj instalacji oraz dokumentację źródła ciepła |
| Zawór na rurze bezpieczeństwa | Odcięcie zabezpieczenia kotła | Czy przewód między kotłem a naczyniem jest drożny |
| Za małe naczynie przeponowe | Wzrost ciśnienia i zrzut wody przez zawór bezpieczeństwa | Objętość całego zładu i zakres temperatur |
| Błędne ciśnienie wstępne | Spadki ciśnienia na zimno lub duże skoki po rozgrzaniu | Pomiar przy opróżnionej stronie wodnej |
| Brak ochrony przed zamarzaniem | Zablokowanie przelewu albo pęknięcie przewodu | Temperaturę w miejscu montażu i izolację rur |
Jeżeli ciśnienie rośnie z około 1,2 do 2,8-3 barów przy każdym cyklu grzania, nie zaczynałbym od ciągłego spuszczania wody. Najpierw sprawdziłbym ciśnienie wstępne, szczelność wentyla i stan membrany. Częste dopuszczanie świeżej wody przyspiesza korozję i może pogorszyć pracę całego układu.
W instalacji otwartej niepokojące są z kolei bulgotanie w naczyniu, wyrzucanie wody przelewem, szybki spadek poziomu albo zamarzanie przewodu. Takie objawy mogą wskazywać na zapowietrzenie, zbyt mały przekrój rury, niewłaściwe prowadzenie przewodów lub problem z pompą.
Pierwsze uruchomienie pokaże, czy montaż jest poprawny
Po zakończeniu prac nie wystarczy obejrzeć połączeń na zimno. Instalację trzeba napełnić zgodnie z instrukcją, odpowietrzyć i obserwować podczas kilku cykli nagrzewania oraz stygnięcia. Sprawdź, czy ciśnienie rośnie płynnie, zawór bezpieczeństwa nie upuszcza wody, a w układzie otwartym poziom w naczyniu pozostaje stabilny.
W domu z automatyką można dodać czujnik zalania, monitor temperatury kotłowni i powiadomienie o gwałtownym spadku ciśnienia. To dobre uzupełnienie ochrony, szczególnie przy pompie ciepła lub kotłowni pracującej bez stałego nadzoru, ale elektronika nie naprawi błędnego schematu hydraulicznego.
Samodzielne podłączenie ma sens tylko wtedy, gdy instalacja jest prosta, znasz jej typ i potrafisz bezpiecznie sprawdzić ciśnienie. Przy kotle na paliwo stałe, buforze, dwóch źródłach ciepła albo przebudowie układu otwartego na zamknięty rozsądniej zlecić pracę instalatorowi. Najdroższy błąd to oszczędność na zabezpieczeniu, którego nie da się później łatwo cofnąć.
Dobrze podłączone naczynie pracuje prawie niezauważalnie
Prawidłowo dobrane naczynie nie powinno wymagać codziennej uwagi. W układzie otwartym najważniejsze są wysokość, drożna rura bezpieczeństwa, przelew i ochrona przed mrozem. W układzie zamkniętym liczą się pojemność, miejsce montażu oraz prawidłowe ciśnienie wstępne.
Jeżeli instalacja regularnie traci wodę, mocno zmienia ciśnienie albo przelewa się po rozgrzaniu, nie traktuj tego jako normalnej cechy ogrzewania. To sygnał, że trzeba sprawdzić naczynie, zawór bezpieczeństwa, odpowietrzenie i szczelność całego obiegu, zanim drobna usterka przerodzi się w kosztowną awarię.
