Gdy woda w instalacji centralnego ogrzewania mocno się nagrzewa, zwiększa swoją objętość. Otwarte naczynie wzbiorcze przejmuje ten nadmiar, umożliwia odpowietrzanie układu i ogranicza ryzyko niebezpiecznego wzrostu ciśnienia. Poniżej wyjaśniam, jak działa, gdzie powinno się znajdować, jakie błędy montażowe zdarzają się najczęściej oraz czym różni się od naczynia przeponowego.
Najważniejsze fakty o działaniu otwartego naczynia wzbiorczego
- Kontakt z atmosferą sprawia, że naczynie nie pracuje pod ciśnieniem.
- Podgrzana woda zwiększa objętość, a jej nadmiar trafia do zbiornika przez rurę wzbiorczą.
- Naczynie montuje się w najwyższym punkcie instalacji, ponad grzejnikami i źródłem ciepła.
- Układ otwarty dobrze współpracuje między innymi z kotłami na paliwo stałe i kominkami z płaszczem wodnym, ale zawsze trzeba sprawdzić instrukcję urządzenia.
- Największe zagrożenia to zamarznięcie rur, brak drożności i stałe uzupełnianie wody.
Jak działa otwarte naczynie wzbiorcze
Zasada działania jest prosta. Woda ogrzewana przez kocioł lub kominek rozszerza się, a ponieważ ciecz praktycznie nie daje się ścisnąć, dodatkowa objętość musi znaleźć miejsce. W instalacji otwartej przepływa przez rurę wzbiorczą do zbiornika umieszczonego wysoko nad resztą układu.
Naczynie ma stałe połączenie z powietrzem. Jego lustro pozostaje pod ciśnieniem atmosferycznym, dlatego podgrzewanie wody nie powoduje takiego wzrostu ciśnienia jak w zamkniętej instalacji. Trzeba jednak doprecyzować, że ciśnienie nie jest identyczne w każdym punkcie instalacji. W dolnych częściach układu występuje ciśnienie hydrostatyczne, które rośnie mniej więcej o 0,1 bara na każdy metr różnicy wysokości między lustrem wody a danym punktem.
Gdy temperatura spada, woda zmniejsza swoją objętość i wraca ze zbiornika do instalacji. Jeśli poziom podniesie się zbyt mocno, nadmiar powinien zostać odprowadzony przez rurę przelewową. W skrajnym przypadku przegrzania para może uchodzić do atmosfery, ale nie oznacza to, że zagotowanie wody jest sytuacją bezpieczną dla domowników. Gorąca para i woda nadal grożą poparzeniem.
Dla wyobrażenia skali można przyjąć, że woda ogrzewana mniej więcej od 10 do 80°C zwiększa objętość o około 3%. W instalacji zawierającej 200 litrów oznacza to około 6 litrów dodatkowej objętości. Zbiornik musi więc mieć odpowiednią rezerwę, a nie być napełniony po sam brzeg.

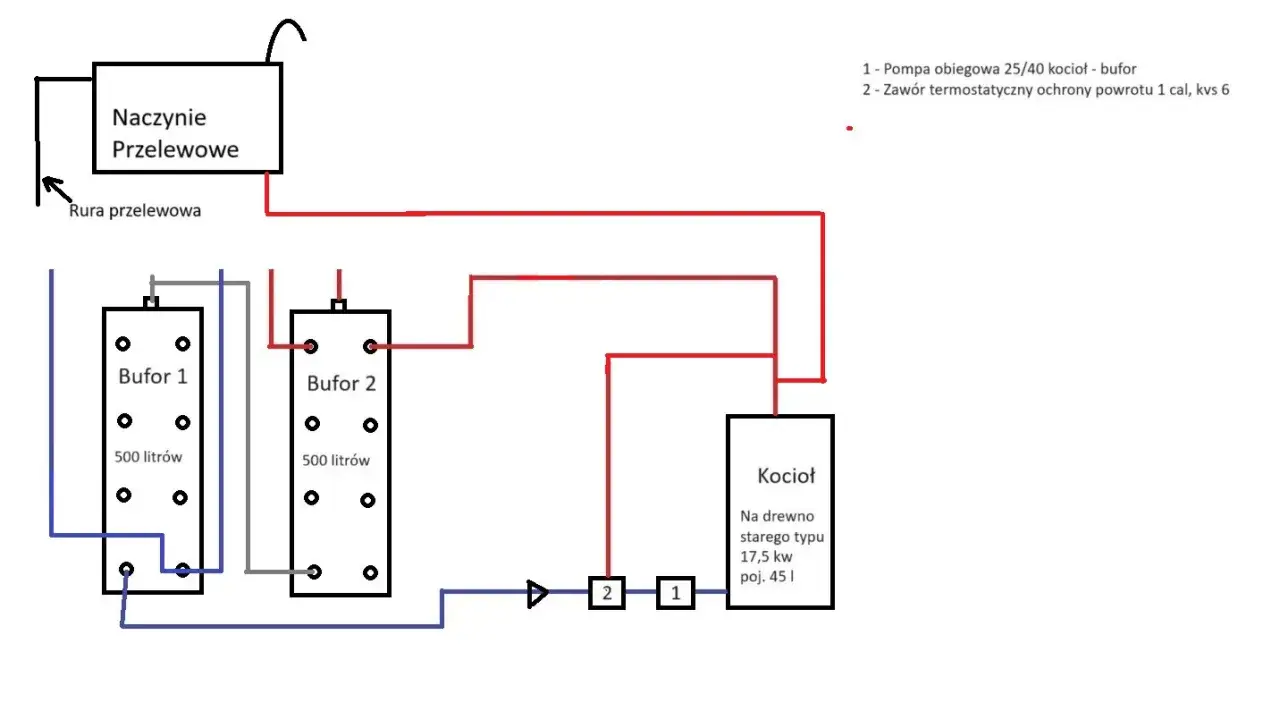

Z czego składa się taki układ
Samo naczynie jest tylko jednym elementem zabezpieczenia. W typowej instalacji potrzebne są także przewody, które zapewniają przepływ wody, odpowietrzanie i bezpieczne odprowadzenie nadmiaru. Ich dokładny układ zależy od rodzaju źródła ciepła, sposobu prowadzenia instalacji oraz tego, czy obieg działa grawitacyjnie, czy z pompą.
Naczynie i rura wzbiorcza
Rura wzbiorcza łączy instalację ze zbiornikiem i przejmuje przyrost objętości wody. Musi być drożna na całej długości. Nie powinno się montować na niej zaworu odcinającego, który ktoś mógłby przypadkowo zamknąć podczas pracy kotła.
Przewód powinien być poprowadzony tak, aby nie tworzył miejsc, w których może zebrać się powietrze albo zamarznąć woda. Zbyt mała średnica, przypadkowe przewężenie lub źle wykonany syfon mogą uniemożliwić szybkie przejęcie nadmiaru wody.
Rura przelewowa i odpowietrzenie
Rura przelewowa odprowadza wodę, gdy poziom w naczyniu stanie się zbyt wysoki. Jej wylot powinien znajdować się w miejscu, w którym można łatwo zauważyć przelew, a wypływająca woda nie uszkodzi konstrukcji budynku.
Naczynie musi również mieć możliwość swobodnego odpowietrzania. Nie wolno go szczelnie zamykać ani zasłaniać w sposób, który utrudnia kontakt z atmosferą. Pokrywa może chronić przed kurzem i owadami, ale nie może blokować wymiany powietrza.
Przeczytaj również: Pompa ciepła a temperatura - jak zmienia się COP zimą?
Izolacja i ochrona przed mrozem
Jeśli zbiornik znajduje się na nieogrzewanym strychu, trzeba zabezpieczyć go przed zamarzaniem. Dotyczy to również rur prowadzonych przez zimne przestrzenie. Zamarznięta rura wzbiorcza może odciąć instalację od naczynia, czyli usunąć jej podstawowe zabezpieczenie.
Izolacja ogranicza straty ciepła, ale nie zawsze wystarcza. W trudnych warunkach potrzebne jest dodatkowe zabezpieczenie termiczne dobrane przez instalatora. Nie należy samodzielnie montować grzałki w zbiorniku bez analizy całego układu.
Gdzie montuje się naczynie i czego nie wolno zepsuć
Naczynie wzbiorcze otwarte umieszcza się w najwyższym punkcie instalacji, zazwyczaj na strychu lub najwyższej kondygnacji. Powinno znajdować się powyżej najwyżej położonych grzejników oraz elementów, które ma zabezpieczać. Dzięki temu instalacja pozostaje wypełniona wodą i może się prawidłowo odpowietrzać.
W praktyce nie wystarczy przykręcić zbiornika do najbliższej rury. Znaczenie ma kierunek prowadzenia przewodów, ich średnica, liczba kolan oraz odległość od źródła ciepła. W instalacji z kotłem na paliwo stałe szczególnie ważne jest, aby droga do naczynia pozostawała przejezdna hydraulicznie także wtedy, gdy pompa obiegowa przestanie działać.
Najczęstsze błędy montażowe to:
- zamontowanie naczynia poniżej najwyższego grzejnika,
- założenie zaworu na rurze bezpieczeństwa lub wzbiorczej,
- prowadzenie rur ze spadkami tworzącymi kieszenie powietrzne,
- brak izolacji na zimnym strychu,
- zakończenie przelewu w miejscu, którego nie da się kontrolować,
- przerabianie układu bez sprawdzenia wymagań producenta kotła.
Nie podaję jednej uniwersalnej średnicy rury ani wysokości montażu, bo takie wartości zależą od projektu i konkretnego urządzenia. W tym miejscu oszczędność na konsultacji może być pozorna. Drożność i poprawna geometria przewodów są ważniejsze niż sam rozmiar zbiornika.
Układ otwarty czy zamknięty
Otwarte naczynie wzbiorcze i zamknięte naczynie przeponowe rozwiązują podobny problem, ale robią to w inny sposób. W pierwszym przypadku nadmiar wody trafia do zbiornika połączonego z atmosferą. W drugim jest wciskany do elastycznej komory gazowej oddzielonej membraną.
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Kontakt z powietrzem | Stały, przez naczynie | Brak w prawidłowo szczelnym układzie |
| Typowe zastosowanie | Starsze instalacje, kotły na paliwo stałe, wybrane kominki z płaszczem wodnym | Kotły gazowe, kotły elektryczne, pompy ciepła i nowoczesne instalacje |
| Ochrona przed wzrostem ciśnienia | Przejęcie wody i możliwość odprowadzenia nadmiaru | Ściskanie poduszki gazowej oraz zawór bezpieczeństwa |
| Główna wada | Korozja, parowanie i ryzyko zamarzania | Większa wrażliwość na błędy doboru, ciśnienie i stan przepony |
| Wymagania montażowe | Najwyższy punkt instalacji i drożne przewody bezpieczeństwa | Prawidłowe ciśnienie wstępne, armatura zabezpieczająca i szczelność |
Nie traktuję układu otwartego jako rozwiązania przestarzałego z definicji. Przy źródle, które może nadal dostarczać ciepło po zaniku zasilania, prostota takiego zabezpieczenia ma realną wartość. Z drugiej strony kontakt wody z tlenem przyspiesza korozję, a częste uzupełnianie świeżej wody może dodatkowo pogorszyć stan stalowych elementów.
Przy modernizacji trzeba sprawdzić instrukcję konkretnego urządzenia. Pompa ciepła lub kocioł gazowy zwykle wymagają układu zamkniętego, natomiast nie każdy kocioł na paliwo stałe może pracować w dowolnym systemie. O wyborze decydują dokumentacja producenta, projekt i zastosowane zabezpieczenia.
Jak kontrolować działanie podczas sezonu grzewczego
Otwarte naczynie nie wymaga skomplikowanej automatyki, ale powinno być regularnie oglądane. Przed sezonem sprawdzam, czy zbiornik nie jest skorodowany, przewody są drożne, izolacja nie odpadła, a wylot przelewu pozostaje widoczny i bezpieczny.
Po rozgrzaniu instalacji poziom wody może się zmieniać. Niepokojące są jednak sytuacje, w których woda stale wypływa przelewem, w zbiorniku pojawia się intensywne bulgotanie albo trzeba często dolewać wodę. Może to oznaczać przegrzewanie, nieszczelność, zbyt wysoki poziom napełnienia lub problem z obiegiem.
Woda dolewana do układu nie powinna być traktowana jak rozwiązanie problemu. Każde uzupełnienie wnosi tlen i minerały, które sprzyjają korozji oraz odkładaniu kamienia. Jeśli ubytek powtarza się częściej niż sporadycznie, lepiej znaleźć przyczynę niż prowadzić instalację wyłącznie na ciągłym dolewaniu.
W domu z automatyką można dodać czujnik temperatury kotłowni, detektor wycieku albo prosty czujnik poziomu wody. Takie rozwiązania dobrze sprawdzają się jako wczesne ostrzeganie, szczególnie gdy naczynie znajduje się na strychu. Nie zastąpią jednak drożnej rury bezpieczeństwa ani poprawnego montażu.
Co zapamiętać przed modernizacją ogrzewania
Otwarte naczynie wzbiorcze działa dzięki połączeniu z atmosferą. Przyjmuje rozszerzającą się wodę, pomaga odpowietrzać instalację i ogranicza ryzyko gwałtownego wzrostu ciśnienia. Jego skuteczność zależy jednak od położenia, drożności przewodów, ochrony przed mrozem i zgodności z instrukcją źródła ciepła.
Jeżeli planujesz wymianę kotła, dołożenie bufora lub połączenie kilku obiegów, nie zakładaj automatycznie, że dotychczasowy zbiornik nadal będzie odpowiedni. Najbezpieczniejsza decyzja to sprawdzenie całego układu, a nie tylko samego naczynia. W ogrzewaniu właśnie takie pozornie małe elementy często decydują o bezpieczeństwie i trwałości całej instalacji.
