Przy planowaniu ogrzewania podłogowego sama powierzchnia domu nie wystarczy, żeby określić ilość czynnika grzewczego. Najkrótsza odpowiedź na pytanie, ile wody w podłogówce, brzmi: zwykle około 60-120 litrów na 100 m² rur, ale wynik zależy przede wszystkim od rozstawu pętli, ich długości oraz średnicy przewodów. Pokażę, jak policzyć tę wartość dokładniej, co doliczyć poza rurami i dlaczego zład wodny ma znaczenie dla pompy ciepła, naczynia przeponowego oraz późniejszego serwisu instalacji.
Najważniejsze liczby pozwalają szybko oszacować zład podłogówki
- Rura 16×2 mm mieści około 0,113 l wody na każdy metr.
- Jedna pętla o długości 80-100 m zawiera mniej więcej 9-11,3 l czynnika.
- Na 100 m² podłogówki przypada zwykle 60-120 l, zależnie od rozstawu rur.
- Do wyniku trzeba doliczyć rozdzielacz, podejścia, przewody techniczne i źródło ciepła.
- Najdokładniejsze obliczenie opiera się na łącznej długości rur z projektu, a nie na samej powierzchni domu.

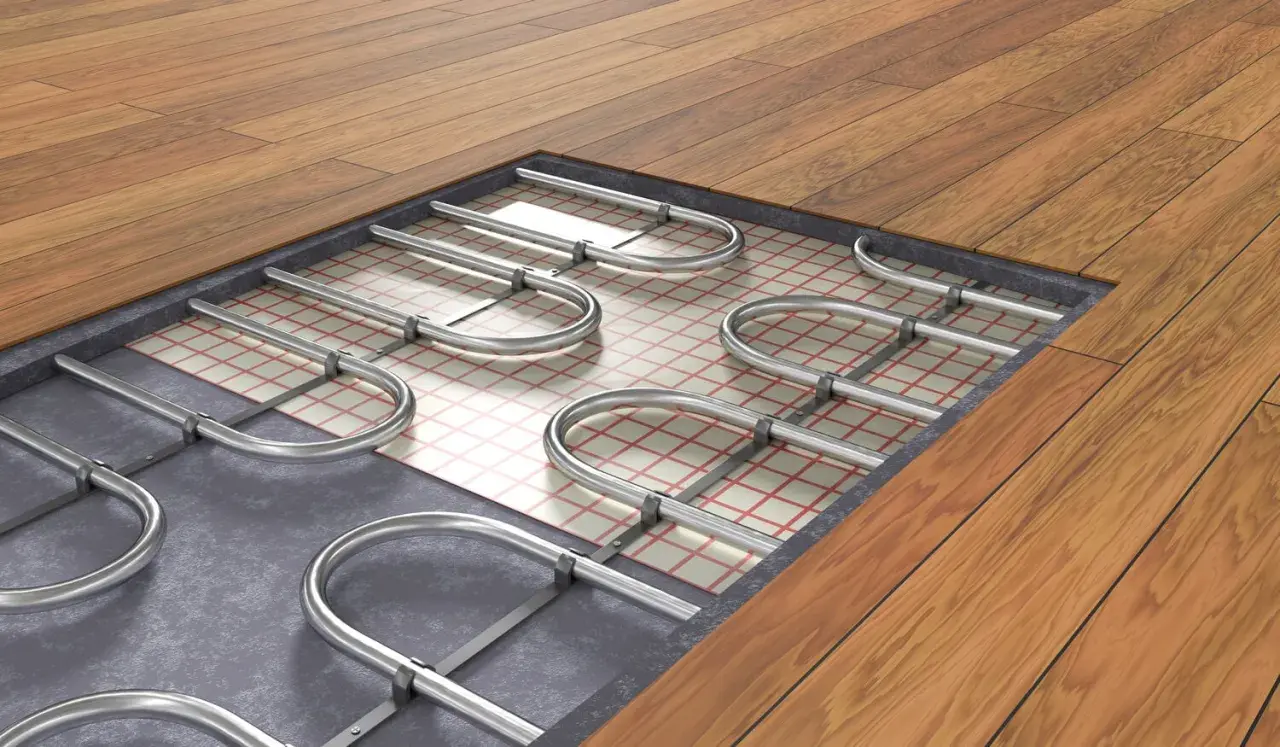

Od czego zależy ilość wody w ogrzewaniu podłogowym
O ilości wody decyduje przede wszystkim objętość wewnętrzna rur. Ta z kolei wynika z ich średnicy oraz długości. Dwie instalacje obsługujące dom o powierzchni 100 m² mogą mieć zupełnie różny zład, jeśli w jednej rury ułożono co 10 cm, a w drugiej co 20 cm.
Znaczenie ma także to, czy liczymy wyłącznie pętle zatopione w jastrychu, czy całą instalację. Pełny wynik obejmuje również rury od rozdzielacza do źródła ciepła, sam rozdzielacz, kocioł lub pompę ciepła, a czasem także bufor. Dlatego liczba litrów potrzebnych do napełnienia układu może być większa niż wynik obliczony tylko dla podłogi.
W typowym domu jednorodzinnym stosuje się rurę 16×2 mm, czyli przewód o średnicy zewnętrznej 16 mm i ściance grubości 2 mm. Średnica wewnętrzna wynosi wtedy około 12 mm. To właśnie ją wykorzystuje się w obliczeniach, a nie widoczne na etykiecie 16 mm.
| Rura | Średnica wewnętrzna | Pojemność jednego metra |
|---|---|---|
| 14×2 mm | 10 mm | około 0,079 l |
| 16×2 mm | 12 mm | około 0,113 l |
| 17×2 mm | 13 mm | około 0,133 l |
| 18×2 mm | 14 mm | około 0,154 l |
| 20×2 mm | 16 mm | około 0,201 l |
Różnica między rurą 16×2 a 20×2 może wyglądać niewinnie, ale przy kilkuset metrach robi się znacząca. Większa średnica zwiększa zład i zwykle ogranicza opory przepływu, jednak nie oznacza automatycznie lepszego ogrzewania. Średnicę dobiera się razem z rozstawem, długością pętli i wymaganą mocą.
Jak obliczyć zład w rurach krok po kroku
Najprostszy wzór wykorzystuje objętość walca. W praktycznych jednostkach można przyjąć, że pojemność w litrach obliczymy tak:
V = 0,0007854 × d² × L
W tym wzorze d oznacza średnicę wewnętrzną rury w milimetrach, a L jej długość w metrach. Dla rury 16×2 mm i 100 m przewodu obliczenie wygląda następująco:
0,0007854 × 12² × 100 = około 11,3 l
Ten wynik można wykorzystać do szybkich szacunków dla pojedynczych pętli.
| Długość rury 16×2 mm | Przybliżona ilość wody |
|---|---|
| 50 m | około 5,7 l |
| 80 m | około 9,0 l |
| 90 m | około 10,2 l |
| 100 m | około 11,3 l |
| 600 m | około 67,9 l |
| 1000 m | około 113 l |
Przykładowo instalacja z ośmioma pętlami po 80 m ma łącznie 640 m rur. Przy rurze 16×2 mm mieści się w nich około 72 litrów wody. Po doliczeniu rozdzielacza i przewodów technicznych całkowity zład może zbliżyć się do 80 litrów.
Z mojego punktu widzenia najczęstszy błąd polega na mnożeniu powierzchni przez jedną stałą wartość. Taki skrót jest przydatny tylko na etapie wstępnego kosztorysu. Do ustawienia parametrów urządzenia grzewczego lepiej wykorzystać rzeczywistą długość każdej pętli z projektu lub dokumentacji powykonawczej.
Ile litrów przypada na 100 m² podłogówki
Do oszacowania długości rur można przyjąć, że na każdy metr kwadratowy przypada mniej więcej odwrotność rozstawu rur. W praktyce trzeba doliczyć kilka procent na łuki, podejścia i geometrię pomieszczeń. Poniższe liczby dotyczą orientacyjnie 100 m² powierzchni grzewczej i rury 16×2 mm.
| Rozstaw rur | Przybliżona długość rur | Zład w samych pętlach |
|---|---|---|
| 10 cm | około 1000-1050 m | około 113-119 l |
| 15 cm | około 670-700 m | około 76-79 l |
| 20 cm | około 500-525 m | około 57-59 l |
| 25 cm | około 400-420 m | około 45-48 l |
Najczęściej spotykany rozstaw wynosi 10-20 cm. Mniejszy stosuje się w łazienkach, przy dużych przeszkleniach i w strefach brzegowych, natomiast większy może wystarczyć w dobrze ocieplonych pomieszczeniach o niskim zapotrzebowaniu na ciepło.
Trzeba też odróżnić powierzchnię domu od powierzchni grzewczej. Pod szafkami kuchennymi, stałą zabudową, wanną czy dużą szafą rury często się pomija. Dom o powierzchni 100 m² może mieć więc tylko 80-90 m² aktywnej podłogówki, a wtedy rzeczywista ilość wody będzie odpowiednio mniejsza.
Ważna jest również długość pętli. Przy rurze 16×2 mm często projektuje się obwody o długości około 70-100 m. Zbyt długa pętla zwiększa opory przepływu i utrudnia regulację, nawet jeśli sama objętość wody wydaje się korzystna.
Co doliczyć poza rurami zatopionymi w posadzce
Wynik z tabeli nie zawsze odpowiada ilości wody, którą trzeba wprowadzić do całego układu. Poza pętlami występują jeszcze elementy, których pojemność zależy od konkretnego rozwiązania.
- Podejścia do rozdzielacza prowadzące od kotłowni do poszczególnych stref.
- Belki rozdzielacza, przepływomierze, zawory i krótkie odcinki przyłączy.
- Przewody główne między rozdzielaczem a pompą ciepła lub kotłem.
- Wymiennik, kocioł albo pompa ciepła, których pojemność wynika z dokumentacji producenta.
- Bufor ciepła, jeśli został zastosowany w instalacji.
W małym domu dodatkowe elementy mogą zwiększyć zład o kilka do kilkunastu litrów. W większym budynku z kilkoma rozdzielaczami i buforem różnica może wynieść kilkadziesiąt litrów. Dlatego przy doborze naczynia przeponowego lub analizie pracy pompy ciepła nie warto opierać się wyłącznie na metrażu.
Przydatny jest prosty arkusz, w którym zapisujemy długość każdej pętli, mnożymy ją przez pojemność jednego metra, a na końcu dodajemy pozostałe elementy. Jeśli nie mamy projektu, można zmierzyć długości rur na rozdzielaczu albo sprawdzić oznaczenia zapisane przez instalatora.
Nie traktowałbym jednak ilości wody jako parametru, który sam w sobie przesądza o jakości ogrzewania. Większy zład daje większą bezwładność cieplną, ale o komforcie i zużyciu energii decydują również izolacja budynku, temperatura zasilania, regulacja przepływów oraz poprawne ocieplenie podłogi.
Dlaczego zład wodny ma znaczenie dla pracy instalacji
Znajomość pojemności układu przydaje się już podczas pierwszego napełniania. Pozwala ocenić, czy ilość wody użyta do napełnienia jest rozsądna, ułatwia wykrycie wycieku i pomaga serwisantowi szybciej zrozumieć zachowanie instalacji.
Duży zład wpływa na bezwładność cieplną, czyli czas potrzebny na rozgrzanie i wychłodzenie systemu. Podłogówka reaguje wolniej niż grzejniki, ale właśnie dzięki temu utrzymuje stabilniejszą temperaturę. Częste, gwałtowne włączanie i wyłączanie ogrzewania zwykle nie wykorzystuje jej mocnych stron.
Parametr ma szczególne znaczenie przy pompie ciepła. Większa ilość wody może wydłużać cykle pracy i ograniczać liczbę uruchomień sprężarki, ale nie zastąpi prawidłowego projektu hydraulicznego. Jeśli instalacja ma zbyt mały przepływ albo źle ustawione rotametry, sam dodatkowy zład nie rozwiąże problemu.
Podczas ogrzewania woda zwiększa swoją objętość, dlatego układ musi mieć odpowiednio dobrane naczynie przeponowe. Jego pojemność dobiera się do całkowitego zładu, zakresu temperatur i ciśnienia roboczego. To zadanie dla instalatora, ponieważ zbyt małe naczynie może powodować wzrost ciśnienia, a zbyt duże nie zawsze pracuje prawidłowo w danym układzie.
Nie należy też mylić ilości wody w instalacji z ilością wody, która znajduje się w niej podczas normalnej pracy. Przy odpowietrzaniu, płukaniu i serwisie część czynnika może zostać spuszczona, a później układ wymaga ponownego napełnienia i ustawienia właściwego ciśnienia.
Jak sprawdzić rzeczywistą ilość wody w gotowej instalacji
Najlepszą metodą jest połączenie obliczeń z dokumentacją. Najpierw sumuję długości wszystkich pętli, sprawdzam średnicę wewnętrzną rur, a potem dodaję elementy opisane w kartach technicznych urządzeń. Taki wynik jest znacznie bardziej wiarygodny niż szacunek typu „około litr na metr kwadratowy”.
- Sprawdź średnicę i typ zastosowanej rury.
- Zsumuj długości wszystkich pętli na każdym rozdzielaczu.
- Pomnóż długość przez pojemność jednego metra rury.
- Dodaj podejścia, rozdzielacze, przewody kotłowni i urządzenie grzewcze.
- Porównaj wynik z dokumentacją naczynia przeponowego i źródła ciepła.
Jeżeli nie znasz długości rur, orientacyjny wynik można uzyskać na podstawie rozstawu. Trzeba wtedy zaznaczyć, że jest to przybliżenie z marginesem błędu, a nie dokumentacja instalacji. Różnice wynikają między innymi z omijania zabudowy, nieregularnych kształtów pomieszczeń i długości odcinków doprowadzających.
W praktyce sygnałem ostrzegawczym są częste spadki ciśnienia, konieczność regularnego odpowietrzania, nierówne temperatury poszczególnych pomieszczeń albo problemy z ustawieniem przepływów. Nie oznacza to od razu nieszczelności, ale warto wtedy sprawdzić ciśnienie, odpowietrzenie, przepływomierze i stan połączeń przy rozdzielaczu.
Co zapamiętać przed napełnieniem podłogówki
Dla typowej rury 16×2 mm można przyjąć 0,113 l na metr. W domu o powierzchni 100 m² najczęściej otrzymamy około 60-120 litrów wody w pętlach, lecz dokładna wartość zależy od rozstawu i aktywnej powierzchni grzewczej.
Do tej liczby trzeba doliczyć pozostałe elementy instalacji. Jeśli wynik ma służyć do doboru naczynia przeponowego, bufora albo parametrów pompy ciepła, powinien wynikać z projektu i danych producentów, a nie z samego metrażu.
Najrozsądniej traktować zład wodny jako jeden z kilku parametrów całego systemu. Dobrze policzona ilość wody ułatwia uruchomienie i serwis, ale dopiero połączenie właściwego rozstawu rur, krótkich pętli, poprawnego przepływu i spokojnej regulacji daje podłogówkę, która pracuje komfortowo i oszczędnie.
