Masz na działce studnię, wysoki poziom wód gruntowych albo dostęp do stawu i zastanawiasz się, czy można wykorzystać wodę do ogrzewania domu? Pompa ciepła w układzie otwartym korzysta bezpośrednio z wód podziemnych, dlatego potrafi pracować bardzo wydajnie, ale wymaga sprawdzenia jakości wody, wydajności ujęcia i formalności. Poniżej pokazuję, jak działa takie rozwiązanie, kiedy ma sens oraz ile może kosztować w praktyce.
Układ otwarty daje wysoką sprawność, ale wymaga dobrego ujęcia wody
- Zasada działania polega na pobraniu wody gruntowej, odebraniu z niej ciepła i odprowadzeniu jej do drugiej studni albo zgodnie z uzyskanymi zgodami.
- Wydajność studni dla pompy o mocy 10 kW powinna orientacyjnie wynosić około 2-2,5 m³ wody na godzinę.
- Badanie wody jest konieczne, ponieważ żelazo, mangan, twardość i osady mogą szybko zniszczyć wymiennik ciepła.
- Koszt kompletnej instalacji dla domu jednorodzinnego często wynosi około 60-100 tys. zł, a trudne warunki mogą podnieść budżet powyżej 100 tys. zł.
- Formalności wodnoprawne trzeba sprawdzić przed wykonaniem studni i rozpoczęciem poboru, szczególnie przy większej ilości wody lub ujęciu głębszym niż 30 m.
Jak działa pompa ciepła w układzie otwartym
Najczęściej chodzi o pompę typu woda-woda, czyli rozwiązanie, w którym woda gruntowa jest dolnym źródłem ciepła. Pobiera się ją ze studni czerpalnej, kieruje przez wymiennik ciepła, a schłodzoną wodę odprowadza do studni chłonnej, drugiego otworu albo innego legalnego odbiornika.
Woda gruntowa ma zwykle dość stabilną temperaturę, często około 8-12°C. Dzięki temu sprężarka nie musi nadrabiać dużej różnicy temperatur, jak ma to miejsce w powietrznej pompie ciepła podczas mrozu. W dobrych warunkach współczynnik COP może przekraczać 5, choć o rachunkach decyduje przede wszystkim sezonowa sprawność całego systemu.
Układ otwarty nie oznacza otwartej instalacji centralnego ogrzewania z naczyniem wzbiorczym. To określenie dotyczy obiegu dolnego źródła, w którym woda ze środowiska przepływa przez instalację. Obieg ogrzewania domu pozostaje zamknięty i jest oddzielony od wód gruntowych wymiennikiem, najczęściej płytowym.

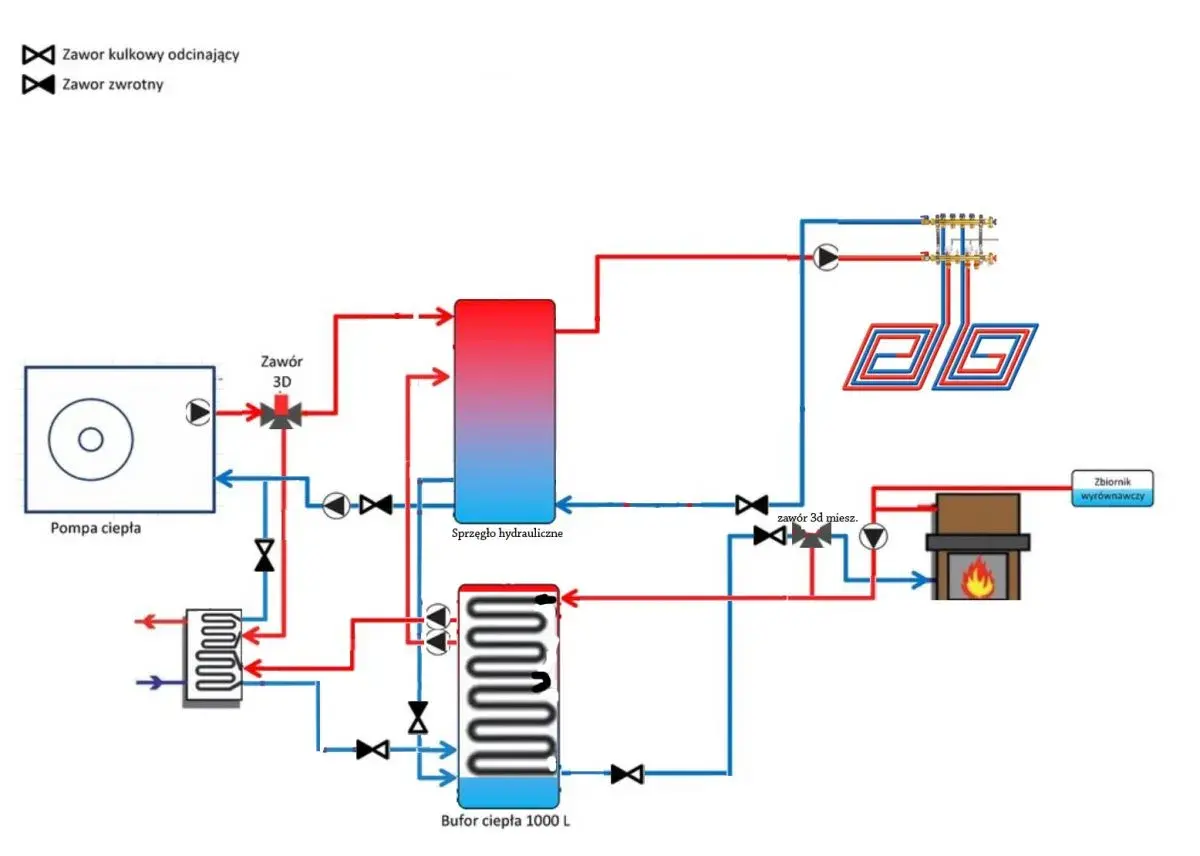

Najczęstszy schemat instalacji
- studnia czerpalna z pompą głębinową,
- filtr i armatura zabezpieczająca,
- wymiennik oddzielający wodę gruntową od pompy ciepła,
- pompa ciepła woda-woda,
- studnia chłonna lub zrzutowy odcinek instalacji,
- aparatura kontrolująca przepływ, temperaturę i ciśnienie.
Osobiście preferuję układ z oddzielnym wymiennikiem. Bezpośrednie wpuszczenie wody gruntowej do parownika może wyglądać taniej na początku, ale zwiększa ryzyko korozji, zakamienienia i kosztownych przestojów. Wymiennik jest warstwą ochronną, która ułatwia serwis i ogranicza kontakt drogich elementów pompy z wodą o niepewnym składzie.
Czy każda działka nadaje się do takiej instalacji
Nie. Sama obecność studni albo wysoki poziom wód gruntowych nie wystarcza. Potrzebne są jednocześnie odpowiednia ilość wody, stabilne warunki hydrogeologiczne i akceptowalna jakość wody.
Wydajność ujęcia
Orientacyjnie przyjmuje się około 0,2-0,25 m³/h na każdy 1 kW mocy grzewczej. Dla pompy 8 kW oznacza to mniej więcej 1,6-2 m³/h, a dla urządzenia 10 kW około 2-2,5 m³/h. To tylko punkt wyjścia, ponieważ dokładny przepływ zależy od konkretnego modelu i temperatury pracy.
Studnia powinna przejść próbę pompowania. Krótkie uruchomienie pompy i obserwacja, że przez kilka minut płynie woda, nie jest wiarygodnym testem. Liczy się to, czy ujęcie utrzyma wymagany przepływ przez dłuższy czas oraz czy poziom wody nie obniża się nadmiernie.
Jakość wody
Przed zakupem urządzenia zleciłbym analizę laboratoryjną. Szczególnie ważne są żelazo, mangan, twardość, pH, mętność i zawiesiny. Problemem mogą być także bakterie żelaziste, piasek oraz związki powodujące zarastanie filtrów.
| Parametr | Dlaczego ma znaczenie |
|---|---|
| Żelazo i mangan | Tworzą osady i mogą zatykać wymiennik oraz filtry. |
| Twardość | Zwiększa ryzyko odkładania kamienia przy wymianie ciepła. |
| Mętność i piasek | Przyspieszają zużycie pompy głębinowej i armatury. |
| pH i agresywność chemiczna | Mogą powodować korozję elementów mających kontakt z wodą. |
Jeśli wyniki są słabe, można zastosować uzdatnianie, ale wtedy instalacja staje się bardziej złożona i droższa. W wielu przypadkach rozsądniej jest wybrać gruntowy kolektor zamknięty albo pompę powietrze-woda. Najtańsze źródło wody nie zawsze oznacza najtańsze ogrzewanie, gdy trzeba później stale czyścić filtry i wymiennik.
Rozmieszczenie studni
Studnia poborowa i chłonna muszą być rozmieszczone zgodnie z kierunkiem przepływu wód gruntowych. Zbyt mała odległość lub niewłaściwe położenie może spowodować zawracanie schłodzonej wody do ujęcia. Powstaje wtedy tak zwane zwarcie termiczne i pompa traci sprawność.
Nie ma jednej uniwersalnej odległości, która pasuje do każdej działki. Projektant powinien uwzględnić warstwę wodonośną, kierunek przepływu, wydajność studni i możliwość oddziaływania na sąsiednie ujęcia. Tego elementu nie zastąpi prosta mapa ani zapewnienie wykonawcy, że „studnie zawsze robi się obok siebie”.
Jak zaplanować instalację krok po kroku
Najbezpieczniej zacząć od obliczenia zapotrzebowania budynku na ciepło, a nie od wyboru mocy pompy. Dla nowego, dobrze ocieplonego domu 10 kW może być wartością zbyt dużą, natomiast dla starego budynku z grzejnikami nawet 12 kW może nie wystarczyć. Powierzchnia domu nie jest rzetelną metodą doboru urządzenia.
- Oblicz obciążenie cieplne budynku. Uwzględnij izolację, wentylację, temperaturę projektową i sposób przygotowania ciepłej wody.
- Sprawdź warunki hydrogeologiczne. Zbierz dane o głębokości wody, sąsiednich studniach i warstwie wodonośnej.
- Wykonaj próbę pompowania. Zmierz wydajność, stabilność poziomu wody i zachowanie ujęcia po zakończeniu pracy.
- Zbadaj wodę w laboratorium. Wyniki powinny trafić do projektanta przed wyborem wymiennika i filtrów.
- Zaplanuj zrzut wody. Trzeba określić, gdzie trafi woda po odebraniu ciepła i czy jest to dopuszczalne formalnie oraz technicznie.
- Dobierz wymiennik i zabezpieczenia. Ich parametry muszą wynikać z jakości wody, przepływu i mocy pompy.
- Sprawdź formalności przed odwiertem. Nie warto czekać z tym do momentu, gdy instalacja jest już wykonana.
W praktyce szczególnie często pomija się etap zrzutu. Woda po przejściu przez wymiennik jest tylko nieco chłodniejsza, ale nadal trzeba zapewnić jej bezpieczne odprowadzenie. Studnia chłonna musi przyjmować wymagany przepływ, a jej wykonanie powinno uwzględniać warunki gruntu i poziom wód.
Co powinno znaleźć się w projekcie
- obliczona moc grzewcza i wymagany przepływ wody,
- schemat studni czerpalnej i chłonnej,
- parametry pompy głębinowej,
- rodzaj i powierzchnia wymiennika,
- filtry oraz sposób ich czyszczenia,
- zabezpieczenie przed brakiem przepływu,
- pomiar temperatury wody pobieranej i zrzutowej,
- plan kontroli jakości wody i konserwacji.
Jeśli instalacja ma ogrzewać starszy dom z grzejnikami, sprawdziłbym także temperaturę zasilania. Pompa ciepła najlepiej współpracuje z ogrzewaniem podłogowym lub dużymi grzejnikami pracującymi na 30-45°C. Przy konieczności utrzymywania 60°C sprawność spadnie, a rachunki mogą rozczarować nawet przy bardzo dobrej studni.
Formalności i bezpieczeństwo użytkowania
Wody gruntowe są objęte przepisami Prawa wodnego. Przydomowa studnia i pobór do 5 m³ na dobę na potrzeby zwykłego korzystania z wód mogą korzystać ze zwolnień, ale instalacja grzewcza często pobiera więcej. Dla pompy 10 kW przepływ rzędu 2,5 m³/h oznacza już około 20 m³ w ciągu ośmiu godzin pracy.
Dodatkowe obowiązki mogą pojawić się między innymi przy poborze przekraczającym limit zwykłego korzystania, wykorzystaniu wód do celów energetycznych, odprowadzaniu wody do ziemi lub cieków oraz przy ujęciu głębszym niż 30 m. Zakres wymaganych dokumentów zależy od konkretnego układu, dlatego przed rozpoczęciem robót skonsultowałbym projekt z właściwą jednostką Wód Polskich i projektantem hydrogeologicznym.
Nie zakładałbym też, że istniejąca studnia do podlewania albo zaopatrywania domu automatycznie nadaje się do ciągłej pracy pompy ciepła. Może mieć zbyt małą wydajność, niewłaściwą konstrukcję albo wodę, która szybko zniszczy wymiennik. Studnia użytkowa i studnia energetyczna mają inne wymagania eksploatacyjne.
Bezpieczeństwo instalacji poprawiają czujnik przepływu, zabezpieczenie pompy głębinowej przed suchobiegiem, filtr wstępny, monitoring temperatury oraz alarm informujący o spadku wydajności. Jeżeli system zasila także domową instalację wodną, obie funkcje trzeba przeanalizować osobno, aby ogrzewanie nie ograniczyło dostępu do wody użytkowej.
Ile kosztuje układ otwarty i kiedy się opłaca
Dla domu jednorodzinnego o powierzchni około 120-180 m² kompletna instalacja projektowana od zera może kosztować orientacyjnie 60-100 tys. zł. Przy trudnych warunkach gruntowych, głębokich odwiertach, rozbudowanym uzdatnianiu wody lub większej mocy całkowity koszt może przekroczyć 100 tys. zł.
| Element inwestycji | Orientacyjny udział w budżecie | Co najbardziej zmienia cenę |
|---|---|---|
| Pompa ciepła i osprzęt | 25-45 tys. zł | Moc, producent, zasobnik i automatyka. |
| Studnia czerpalna | kilkanaście do kilkudziesięciu tys. zł | Głębokość, geologia i sposób wykonania. |
| Studnia chłonna lub zrzut | kilkanaście do kilkudziesięciu tys. zł | Przepuszczalność gruntu i wymagany przepływ. |
| Wymiennik, filtry i armatura | kilka do kilkunastu tys. zł | Skład wody oraz zabezpieczenia. |
| Projekt i formalności | od kilku tys. zł wzwyż | Zakres badań, dokumentacji i pozwoleń. |
Przewaga ekonomiczna wynika z wysokiej i stabilnej sprawności. Jeśli dom potrzebuje w sezonie 12 000 kWh ciepła, a realna sezonowa efektywność wynosi 4,5, sama sprężarka zużyje około 2670 kWh energii. Trzeba jednak doliczyć pompę głębinową, obiegową, automatykę i ewentualne uzdatnianie wody.
Właśnie energia pompy głębinowej bywa pomijana w ofertach. Gdy studnia jest głęboka, a woda musi być podnoszona z dużej wysokości, część oszczędności może zniknąć. Najlepszy efekt daje płytkie, wydajne ujęcie położone blisko kotłowni, a nie sama deklarowana wartość COP.
Przeczytaj również: Zamarzanie rur w domku letniskowym. Jak uniknąć awarii?
Otwarte źródło na tle innych rozwiązań
| Rozwiązanie | Największa zaleta | Największe ograniczenie |
|---|---|---|
| Woda-woda | Bardzo stabilna temperatura źródła i wysoka sprawność. | Wymaga odpowiedniej wody, studni, filtracji i formalności. |
| Gruntowy kolektor zamknięty | Brak poboru i zrzutu wody podczas pracy. | Potrzebuje dużej powierzchni działki albo kosztownych odwiertów. |
| Powietrze-woda | Prostszy montaż i brak studni. | Sprawność spada przy niskiej temperaturze, a jednostka zewnętrzna hałasuje. |
Co najczęściej psuje taki system
Pierwszy błąd to dobór urządzenia na podstawie mocy starego kotła. Kocioł 24 kW nie oznacza, że dom potrzebuje pompy o takiej samej mocy. Drugi to zakup pompy przed wykonaniem analizy wody. W obu przypadkach inwestor płaci za rozwiązanie, które może pracować nieefektywnie albo wymagać kosztownych przeróbek.
Do typowych problemów należą także zbyt mały filtr, źle dobrana pompa głębinowa, brak ochrony przed suchobiegiem i zbyt blisko położona studnia chłonna. Objawy są dość charakterystyczne. Pojawia się spadek przepływu, wzrost różnicy temperatur, częste alarmy lub stopniowe obniżenie mocy grzewczej.
Filtrów nie powinno się czyścić dopiero wtedy, gdy pompa przestaje działać. Po uruchomieniu instalacji zaleciłbym kontrolę po kilku tygodniach, a później przegląd przed każdym sezonem grzewczym. Częstotliwość zależy od ilości osadu, dlatego ważniejszy od sztywnego kalendarza jest pomiar spadku ciśnienia przed i za filtrem.
Raz na jakiś czas dobrze sprawdzić również temperaturę wody pobieranej i zrzutowej oraz faktyczny przepływ. Gdy parametry zaczynają odbiegać od projektu, reakcja na początku jest zwykle prosta i tania. Odłożenie serwisu może skończyć się czyszczeniem wymiennika, wymianą pompy głębinowej albo problemem ze studnią chłonną.
Jak podjąć rozsądną decyzję na swojej działce
Układ otwarty ma sens przede wszystkim wtedy, gdy badania potwierdzą stabilną wydajność studni i dobrą jakość wody, a koszt wykonania ujęć nie będzie przesadnie wysoki. W takim scenariuszu można uzyskać bardzo dobre parametry pracy i niskie zużycie energii.
Jeżeli nie masz jeszcze studni, nie traktowałbym tego rozwiązania jako pewnej okazji cenowej. Najpierw zamówiłbym obliczenia cieplne, rozpoznanie hydrogeologiczne, próbę pompowania i analizę laboratoryjną. Dopiero komplet tych danych pozwala uczciwie porównać pompę woda-woda z kolektorem zamkniętym albo wariantem powietrze-woda.
Największą różnicę robi nie sama marka pompy, lecz jakość całego projektu. Dobrze dobrany przepływ, zabezpieczony wymiennik, poprawnie rozmieszczone studnie i legalny zrzut wody decydują o tym, czy inwestycja będzie cichym, oszczędnym źródłem ciepła, czy ciągłym problemem serwisowym.
