Gdy manometr kotła pokazuje raz 1 bar, a po rozgrzaniu instalacji prawie 3 bary, problem często leży w niewłaściwym ustawieniu naczynia wzbiorczego. Wyjaśniam, jakie ciśnienie w zbiorniku wyrównawczym CO stosuje się najczęściej, od czego zależy prawidłowa wartość i jak bezpiecznie sprawdzić ją w domu. Rozróżniam też naczynie przeponowe od otwartego zbiornika montowanego na poddaszu, bo w tych układach zasady są zupełnie inne.
Najważniejsze wartości zależą od wysokości instalacji
- 0,75-1,0 bara to częsty zakres ciśnienia wstępnego naczynia przeponowego w domu jednorodzinnym.
- 1,0-1,3 bara zwykle ustawia się na zimnej, napełnionej instalacji CO.
- Ciśnienie w naczyniu mierzy się po stronie gazowej, przy opróżnionej części wodnej.
- Na każdy metr wysokości instalacji przypada około 0,1 bara ciśnienia statycznego.
- Jeśli z wentyla naczynia wypływa woda, prawdopodobnie uszkodzona jest membrana.
Jakie ciśnienie ustawić w naczyniu przeponowym CO
Najkrótsza odpowiedź brzmi: w typowej instalacji centralnego ogrzewania ciśnienie wstępne naczynia przeponowego wynosi najczęściej około 0,75-1,0 bara. Nie jest to jednak uniwersalna nastawa dla każdego domu. Prawidłowa wartość zależy przede wszystkim od różnicy wysokości między naczyniem a najwyżej położonym grzejnikiem lub punktem instalacji.
W praktyce trzeba rozróżnić trzy wartości. Ciśnienie wstępne znajduje się w gazowej części naczynia. Ciśnienie napełnienia odczytuje się na manometrze kotła przy zimnej instalacji, a ciśnienie maksymalne wyznacza między innymi zawór bezpieczeństwa, często ustawiony na 3 bary.
| Parametr | Typowa wartość w domu | Co oznacza |
|---|---|---|
| Ciśnienie wstępne naczynia | 0,75-1,0 bara | Nastawa po stronie gazowej, mierzona przy odciążonym naczyniu |
| Ciśnienie zimnej instalacji | 1,0-1,3 bara | Odczyt na manometrze kotła po napełnieniu układu |
| Ciśnienie robocze po nagrzaniu | Zwykle wyższe o kilka dziesiątych bara | Naturalny wzrost wynikający z rozszerzania się wody |
| Ciśnienie zadziałania zaworu | Często 3 bary | Granica bezpieczeństwa konkretnej instalacji |

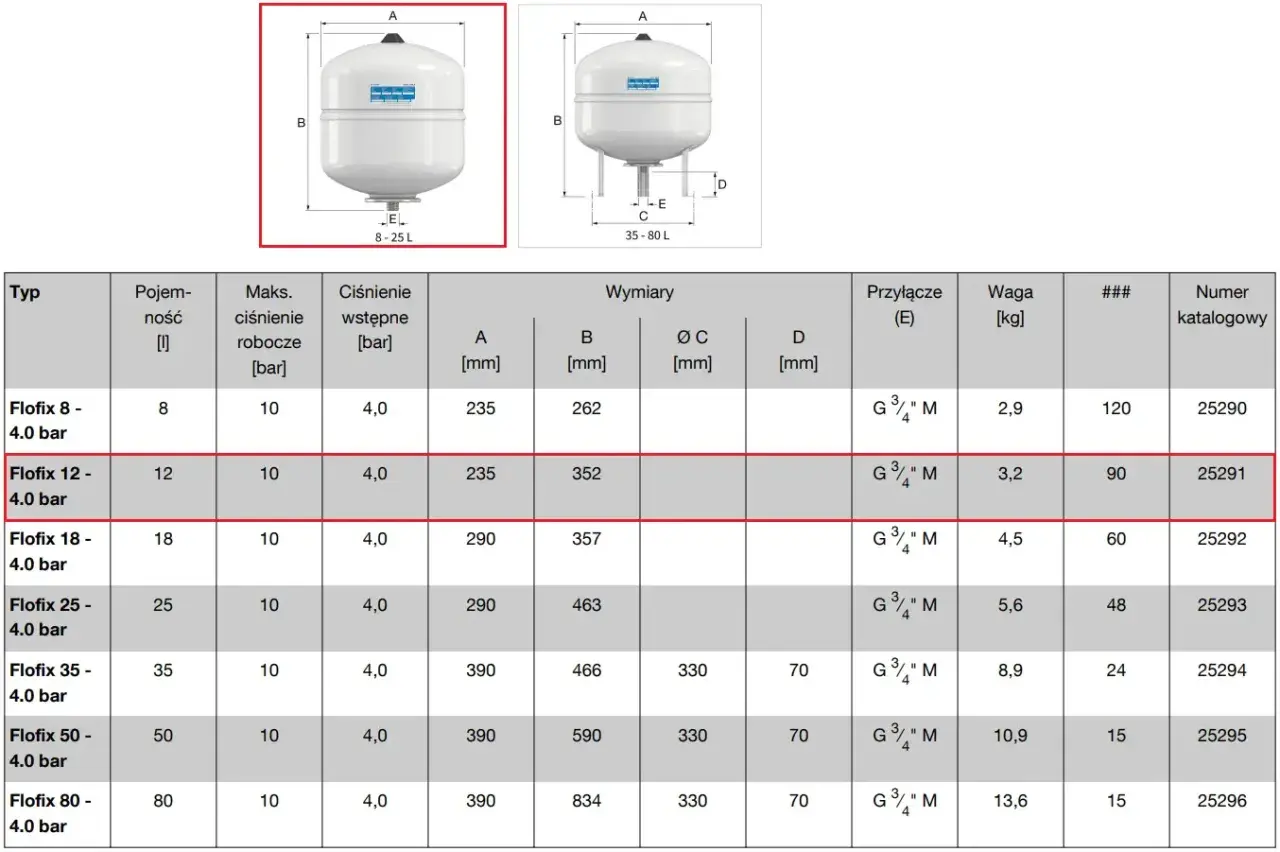

Jeśli więc zastanawiasz się, jakie ciśnienie w zbiorniku wyrównawczym CO będzie właściwe, zacznij od instrukcji kotła i danych z tabliczki naczynia. Wartość fabryczna, na przykład 1,5 bara, nie zawsze jest docelowa dla małego domu. Producent często ustawia ją uniwersalnie, a instalator powinien dopasować ją do konkretnej wysokości budynku.
Od czego zależy prawidłowa wartość
Najważniejszym parametrem jest wysokość statyczna instalacji, czyli różnica poziomów między króćcem naczynia a najwyższym punktem obiegu. Przyjmuje się orientacyjnie, że 10 metrów słupa wody odpowiada 1 barowi, dlatego każdy metr wysokości daje około 0,1 bara.
W domu z kotłem w piwnicy i najwyższym grzejnikiem 6 metrów wyżej ciśnienie statyczne wynosi około 0,6 bara. Po doliczeniu bezpiecznego zapasu ciśnienie wstępne może wynieść mniej więcej 0,8-0,9 bara, a zimną instalację ustawia się zwykle około 0,2-0,3 bara wyżej.
| Różnica wysokości | Ciśnienie statyczne | Przykładowe ciśnienie wstępne | Przykładowe ciśnienie zimnej instalacji |
|---|---|---|---|
| 3-4 m | 0,3-0,4 bara | 0,6-0,75 bara | 0,9-1,1 bara |
| 5-7 m | 0,5-0,7 bara | 0,75-1,0 bara | 1,0-1,3 bara |
| 8-10 m | 0,8-1,0 bara | 1,0-1,3 bara | 1,3-1,6 bara |
Są to wartości orientacyjne, a nie gotowa instrukcja regulacji dla każdego układu. Pojemność naczynia, temperatura pracy, objętość wody i nastawa zaworu bezpieczeństwa również wpływają na zachowanie instalacji. Zbyt małe naczynie może powodować duże skoki ciśnienia nawet wtedy, gdy samo ciśnienie wstępne ustawiono poprawnie.
W nowych kotłach gazowych i pompach ciepła naczynie jest często wbudowane w urządzenie. Przy większej instalacji, ogrzewaniu podłogowym lub kilku obiegach grzewczych fabryczna pojemność może być niewystarczająca. Wtedy montuje się dodatkowe naczynie, ale jego dobór powinien wynikać z obliczeń, a nie wyłącznie z zasady „im większe, tym lepsze”.
Jak sprawdzić i ustawić ciśnienie krok po kroku
Ciśnienie wstępne sprawdza się po stronie gazowej naczynia, przez wentyl podobny do samochodowego. Manometr kotła nie pokazuje ciśnienia poduszki gazowej, tylko ciśnienie wody w instalacji. To najczęstsze źródło błędnej diagnozy.
- Wyłącz kocioł i poczekaj, aż instalacja ostygnie.
- Odłącz naczynie od instalacji albo zamknij zawór serwisowy, jeśli został zamontowany.
- Spuść wodę z części wodnej naczynia, aż manometr instalacji pokaże około 0 bara.
- Zmierz ciśnienie na wentylu naczynia dokładnym manometrem.
- W razie potrzeby dopompuj naczynie lub upuść z niego powietrze do wartości ustalonej dla instalacji.
- Napełnij układ wodą do właściwego ciśnienia zimnej instalacji, odpowietrz grzejniki i sprawdź wskazanie ponownie.
Do dopompowania można użyć pompki z manometrem, ale regulację trzeba robić powoli. W małym domu rozsądny punkt wyjścia to 0,8 bara w naczyniu i około 1,1 bara w zimnej instalacji, o ile wysokość układu i instrukcja urządzenia nie wskazują inaczej.
Jeśli z wentyla zaczyna wypływać woda, nie próbuj dalej pompować. Oznacza to zwykle pęknięcie membrany i konieczność wymiany naczynia albo membrany. Samo dopuszczanie wody do instalacji może chwilowo podnieść ciśnienie, ale nie naprawi przyczyny.
Przy okazji sprawdź zawór odcinający, przewód przyłączeniowy i ewentualny zawór bezpieczeństwa. Zablokowany lub częściowo zamknięty zawór między naczyniem a instalacją sprawia, że membrana nie może prawidłowo przejmować rozszerzającej się wody.
Co oznaczają skoki ciśnienia podczas grzania
Woda zwiększa swoją objętość po podgrzaniu. Naczynie przeponowe przejmuje ten przyrost, dlatego niewielki wzrost wskazania na manometrze jest normalny. Niepokój powinno wzbudzić dopiero to, że ciśnienie rośnie od około 1,1 bara na zimno do 2,5-3 barów po nagrzaniu, a zawór bezpieczeństwa zaczyna upuszczać wodę.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Ciśnienie szybko rośnie po rozgrzaniu | Brak gazu w naczyniu, uszkodzona membrana lub za małe naczynie | Ciśnienie wstępne przy opróżnionym naczyniu |
| Ciśnienie spada po wystygnięciu | Wyciek, odpowietrzanie albo zadziałanie zaworu bezpieczeństwa | Połączenia, grzejniki, zawór i ślady wilgoci |
| Manometr pokazuje prawie 0 barów | Ubytek wody lub zapowietrzenie układu | Stan instalacji i naczynia, nie tylko samo dopuszczanie wody |
| Z wentyla leci woda | Przerwana membrana | Wymiana naczynia lub membrany |
Powtarzające się dopuszczanie wody nie jest dobrym sposobem eksploatacji. Świeża woda wnosi tlen i minerały, które mogą przyspieszać korozję, osadzanie kamienia i zapowietrzanie instalacji. Jeśli trzeba uzupełniać układ co kilka dni lub tygodni, szukałbym nieszczelności albo problemu z naczyniem, zamiast tylko podnosić ciśnienie.
Najczęstsze błędy przy regulacji
Pierwszy błąd polega na pompowaniu naczynia bez spuszczenia wody z jego części instalacyjnej. Wtedy odczyt jest zawyżony i można uznać niesprawne naczynie za prawidłowe. Pomiar przy ciśnieniu wody na poziomie 1 bara nie jest miarodajnym pomiarem ciśnienia wstępnego.
Drugi błąd to ustawienie naczynia według samej wartości z naklejki. Naczynie fabrycznie napompowane do 1,5 bara może wymagać innej nastawy w niskim domu, a innej w budynku z kotłownią położoną znacznie poniżej najwyższego obiegu.
Trzeci problem to mylenie naczynia CO z naczyniem do instalacji wodociągowej lub hydroforu. Mają podobny wygląd, ale różnią się przeznaczeniem, membraną i zakresem pracy. Czerwone naczynie zwykle obsługuje ogrzewanie, natomiast niebieskie najczęściej pracuje z wodą użytkową, choć kolor nie zastępuje sprawdzenia oznaczeń.
Nie warto też podnosić ciśnienia zimnej instalacji do 2 barów tylko dlatego, że po rozgrzaniu spada ono poniżej tej wartości. Zbyt wysokie ciśnienie początkowe zmniejsza rezerwę bezpieczeństwa i może doprowadzić do otwierania zaworu po wzroście temperatury.
Kiedy potrzebna jest pomoc instalatora
Samodzielny pomiar ma sens, jeśli naczynie ma dostępny zawór serwisowy, instalacja jest chłodna, a użytkownik potrafi bezpiecznie spuścić wodę. Przy kotle na paliwo stałe, instalacji z kilkoma obiegami, dużej podłogówce lub układzie z dodatkowymi naczyniami lepiej zlecić regulację fachowcowi.
Szczególnej ostrożności wymaga otwarty system centralnego ogrzewania. Jeśli zbiornik znajduje się na strychu i ma rurę przelewową, nie pompuje się go do 0,8 czy 1 bara. Taki zbiornik pracuje przy ciśnieniu atmosferycznym, a bezpieczeństwo zapewnia odpowiedni poziom wody, drożna rura wzbiorcza i przelew.
Wezwij instalatora, gdy z zaworu bezpieczeństwa regularnie kapie woda, ciśnienie spada bez widocznej przyczyny, naczynie nie trzyma ustawionej wartości albo pojawiają się ślady przegrzania. W przypadku kotła na paliwo stałe nie należy ignorować takich objawów, ponieważ niewłaściwe ciśnienie może mieć wpływ na bezpieczeństwo całego układu.
Ustawienie, które chroni całą instalację
W typowym domu zacząłbym od sprawdzenia instrukcji urządzenia, wysokości instalacji i typu naczynia. Najczęściej punkt wyjścia stanowi 0,75-1,0 bara po stronie gazowej oraz około 1,0-1,3 bara na zimnej instalacji, ale ostateczna nastawa powinna uwzględniać konkretny budynek.
Dobrze działające naczynie nie wymaga ciągłego dopuszczania wody, a wskazanie manometru zmienia się umiarkowanie między zimnym i gorącym układem. Jeśli ciśnienie skacze gwałtownie, problemem może być nie tylko zła nastawa, lecz także membrana, pojemność naczynia, nieszczelność albo błędnie działający zawór. Najbezpieczniej usunąć przyczynę, a nie maskować ją kolejną porcją wody.
