Silnik 1,5 kW nie zawsze potrzebuje po prostu falownika 1,5 kW. Przy wyborze liczą się również napięcie zasilania, prąd znamionowy, rodzaj obciążenia, sposób hamowania i warunki pracy. Prawidłowy dobór falownika do silnika pozwala płynnie regulować obroty, ograniczyć prąd rozruchowy i uniknąć przegrzewania napędu.
Najważniejsze decyzje zapadają przed zakupem urządzenia
- Prąd wyjściowy falownika musi odpowiadać prądowi silnika, a nie tylko jego mocy.
- Napięcie i liczba faz określają, czy uzwojenia łączy się w gwiazdę, czy w trójkąt.
- Rodzaj obciążenia decyduje o wymaganej przeciążalności i klasie pracy przemiennika.
- Praca przy niskiej prędkości może wymagać dodatkowego chłodzenia silnika.
- Hamowanie, EMC i zabezpieczenia często są ważniejsze niż dodatkowe funkcje sterujące.
Jak czytać tabliczkę znamionową silnika

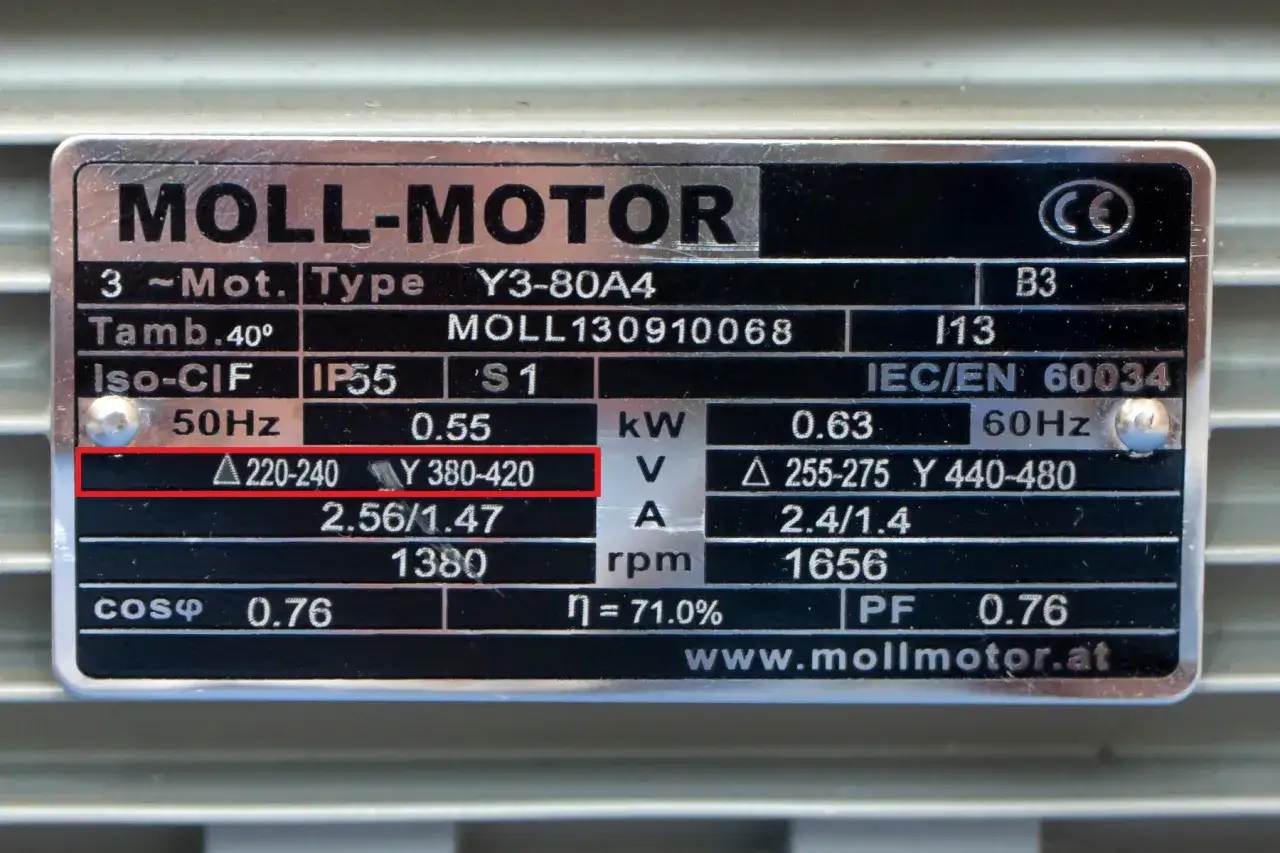

Zaczynam od tabliczki znamionowej, bo to ona dostarcza danych potrzebnych do konfiguracji napędu. Szukam przede wszystkim napięcia, prądu, częstotliwości, mocy, prędkości obrotowej i sposobu połączenia uzwojeń. Bez tych informacji wybór urządzenia jest w dużej mierze zgadywaniem.
Najczęściej spotykany zapis wygląda tak: 230/400 V Δ/Y, 50 Hz. Oznacza on, że przy napięciu 230 V uzwojenia pracują w trójkącie, a przy 400 V w gwieździe. Sama moc, na przykład 2,2 kW, nie mówi jeszcze, jaki prąd musi zapewnić falownik.
| Parametr z tabliczki | Znaczenie przy wyborze |
|---|---|
| Napięcie 230/400 V | Decyduje o połączeniu Δ/Y i zgodności z napięciem wyjściowym. |
| Prąd znamionowy | To najważniejsza wartość do porównania z prądem wyjściowym falownika. |
| Częstotliwość 50 Hz | Wyznacza podstawowy punkt pracy silnika. |
| Prędkość obrotowa | Pomaga ocenić liczbę biegunów i realny zakres regulacji. |
| Cos φ i sprawność | Ułatwiają ocenę obciążenia prądowego oraz zużycia energii. |
Jeżeli tabliczka jest nieczytelna, nie wpisuję do falownika wartości „na oko”. Można skorzystać z dokumentacji producenta, pomiaru prądu podczas pracy albo konsultacji z elektrykiem, ale brak danych znamionowych zawsze zwiększa ryzyko błędnej konfiguracji.
Moc to dopiero początek wyboru
Falownik powinien mieć prąd znamionowy na wyjściu co najmniej równy prądowi silnika w wybranym układzie połączeń. Moc podawana w katalogu jest pomocna, lecz nie może być jedynym kryterium. Dwa silniki o tej samej mocy mogą pobierać różny prąd z powodu odmiennej sprawności, liczby biegunów i współczynnika mocy.
Przykładowo silnik 4 kW może wymagać około 8,5-9,5 A przy zasilaniu trójfazowym 400 V, ale ostateczną wartość zawsze odczytuję z tabliczki. Falownik opisany jako 4 kW powinien mieć odpowiedni prąd dla konkretnej kategorii obciążenia. Niektóre modele mają osobne wartości dla pracy lekkiej i ciężkiej.
Jak dobrać zapas
Nie stosuję automatycznie zasady, że falownik musi być o 20 albo 30 procent większy. Przy prostym wentylatorze zapas może być niewielki, natomiast przenośnik uruchamiany pod obciążeniem może wymagać większej przeciążalności lub urządzenia z wyższego typoszeregu.
Jeżeli prąd silnika wynosi 9 A, wybieram falownik o prądzie wyjściowym co najmniej 9 A, a przy trudnym rozruchu sprawdzam również przeciążalność, na przykład 150 procent prądu przez określony czas. To parametr przeciążalności, a nie sama moc na obudowie, często przesądza o powodzeniu instalacji.
Jedno- i trójfazowe zasilanie
W domu lub małym warsztacie często dostępne jest zasilanie 1 × 230 V. Można wtedy użyć falownika z wejściem jednofazowym i wyjściem 3 × 230 V, ale silnik musi pozwalać na takie napięcie. Dla popularnej tabliczki 230/400 V oznacza to połączenie uzwojeń w trójkąt.
Falownik z wejściem 3 × 400 V zwykle zasila silnik napięciem 3 × 400 V, więc ten sam silnik 230/400 V łączy się w gwiazdę. Pomylenie tych układów może doprowadzić do przeciążenia uzwojeń albo niedostatecznego momentu.
Rodzaj maszyny zmienia wymagania
Najpierw określam, co silnik napędza. Wentylator, pompa, przenośnik taśmowy i podnośnik mogą mieć identyczną moc, ale zupełnie inne wymagania podczas rozruchu i hamowania. Właśnie dlatego przemiennik dobieram do całego układu, a nie wyłącznie do silnika.
| Zastosowanie | Typowe wymagania | Na co zwrócić uwagę |
|---|---|---|
| Wentylator | Moment rośnie wraz z prędkością | Tryb zmiennomomentowy, oszczędność energii, PID |
| Pompa odśrodkowa | Łagodny rozruch i regulacja przepływu | Ochrona przed suchobiegiem, minimalna częstotliwość |
| Przenośnik | Stały moment i możliwy rozruch z obciążeniem | Przeciążalność, sterowanie wektorowe, hamowanie |
| Sprężarka | Wysoki moment przy starcie | Tryb ciężki, ograniczenie prądu i właściwy czas przyspieszania |
| Wciągarka lub podnośnik | Duży moment, częste hamowanie | Hamulec mechaniczny, rezystor, funkcje bezpieczeństwa |
Do wentylatora lub pompy zwykle wystarcza sterowanie skalarne U/f. Jest proste i ekonomiczne. Przy przenośniku, mieszadle czy maszynie wymagającej wysokiego momentu przy małej prędkości wybieram sterowanie wektorowe, które lepiej kontroluje moment silnika.
Silniki z magnesami trwałymi i silniki reluktancyjne wymagają falownika obsługującego konkretny typ konstrukcji. Standardowy przemiennik do silnika indukcyjnego nie zawsze będzie z nimi prawidłowo współpracował.
W praktyce najczęściej widzę błąd polegający na zastosowaniu falownika do pompy przy napędzie przenośnika. Urządzenie może wtedy działać bez obciążenia, ale przy starcie taśmy szybko pojawiają się alarmy przeciążenia. Charakterystyka maszyny jest równie ważna jak dane z tabliczki.
Zakres prędkości, chłodzenie i hamowanie
Regulacja częstotliwości zmienia prędkość obrotową, ale nie oznacza, że silnik może bez ograniczeń pracować od 1 do 100 Hz. Przy częstotliwości wyższej niż znamionowe 50 Hz silnik może wejść w obszar osłabienia pola, gdzie dostępny moment spada. Trzeba też sprawdzić dopuszczalną prędkość mechaniczną wału.
Praca z małą prędkością
Typowy silnik z własnym wentylatorem chłodzącym traci wydajność chłodzenia, gdy obraca się wolno. Przy długiej pracy na przykład z częstotliwością 15-20 Hz może się przegrzewać mimo prawidłowego prądu. Rozwiązaniem bywa wentylator zewnętrzny, czujnik PTC lub ograniczenie czasu pracy w dolnym zakresie.
Nie ustawiam też zbyt niskiej częstotliwości minimalnej bez sprawdzenia aplikacji. Pompa może wtedy pracować poza zakresem zalecanym przez producenta, a przekładnia lub łożyska mogą nie otrzymywać właściwego smarowania.
Hamowanie i energia zwrotna
Podczas szybkiego zatrzymywania wirujący silnik oddaje energię do obwodu pośredniego falownika. Jeśli energia nie ma gdzie odpłynąć, pojawi się błąd przepięcia. W takim układzie potrzebny może być rezystor hamowania, moduł hamujący albo napęd zdolny do przekazywania energii z powrotem do sieci.
Przy wentylatorze zwykle wystarczy długi czas zatrzymania. Przy pile, wirówce czy podnośniku samo wydłużenie rampy może nie zapewnić bezpieczeństwa i wymaganej dynamiki. Hamowanie elektryczne nie zastępuje hamulca mechanicznego, szczególnie gdy ładunek może opaść po zaniku zasilania.
Funkcje, obudowa i instalacja mają znaczenie
Falownik montowany w suchej rozdzielnicy może mieć stopień ochrony IP20. Urządzenie pracujące w zapylonym warsztacie, szklarni albo wilgotnej przepompowni powinno mieć odpowiednią obudowę lub zostać zamontowane w szczelnej szafie z właściwym chłodzeniem.
Sprawdzam również temperaturę otoczenia, wysokość montażu i odstępy wentylacyjne. Przy wysokiej temperaturze lub ciasnym montażu producent może wymagać obniżenia dopuszczalnego prądu, czyli tak zwanego deratingu.
Przeczytaj również: Jak ustawić lampę LED z czujnikiem ruchu?
Co powinno znaleźć się w wyposażeniu
- Wejście termistora PTC lub inne wejście do ochrony termicznej silnika.
- STO, czyli bezpieczne wyłączenie momentu, gdy aplikacja wymaga funkcji bezpieczeństwa.
- Wejścia cyfrowe do startu, kierunku i wyboru prędkości.
- Wejście analogowe 0-10 V lub 4-20 mA, jeśli prędkość ma być zadawana z automatyki.
- Komunikacja Modbus RTU albo inny protokół, gdy falownik ma współpracować ze sterownikiem PLC lub automatyką budynkową.
- Filtr EMC, dławik wejściowy lub wyjściowy, jeżeli wymaga tego instalacja.
Przewód między falownikiem a silnikiem powinien być dobrany do prądu, długości i warunków prowadzenia. Przy długim kablu mogą być potrzebne dodatkowe filtry, a ekran przewodu trzeba podłączyć zgodnie z instrukcją producenta. Zwykły wyłącznik różnicowoprądowy typu AC nie zawsze jest właściwy dla obwodu z przemiennikiem, dlatego jego dobór zostawiam dokumentacji urządzenia i osobie wykonującej instalację.
Nie montuję stycznika między falownikiem a pracującym silnikiem. Takie przełączanie może uszkodzić stopień wyjściowy przemiennika. Jeśli silnik ma być odłączany, rozwiązanie musi uwzględniać zatrzymanie napędu i wymagania konkretnego układu.
Uruchomienie powinno zacząć się od parametrów silnika
Po podłączeniu wpisuję do falownika dane z tabliczki: napięcie, prąd, częstotliwość, moc, prędkość i cos φ, jeśli urządzenie tego wymaga. Te wartości pozwalają funkcji ochrony termicznej oraz algorytmowi sterowania pracować poprawnie.
- Sprawdzam zgodność napięcia wejściowego i wyjściowego.
- Kontroluję połączenie uzwojeń w gwiazdę lub trójkąt.
- Wprowadzam dane znamionowe silnika.
- Ustawiam częstotliwość minimalną, maksymalną oraz czasy rozpędzania i zatrzymania.
- Wybieram tryb U/f albo wektorowy zgodnie z charakterem obciążenia.
- Wykonuję próbę bez obciążenia, a później test przy obciążeniu roboczym.
- Sprawdzam kierunek obrotów, prąd, temperaturę i reakcję na zatrzymanie awaryjne.
Autotuning może poprawić pracę sterowania wektorowego, ale nie zawsze powinien być wykonywany przy obciążonym wale. W niektórych napędach procedura wymaga postoju silnika, w innych może odbywać się podczas pracy. Zawsze stosuję warunki opisane w instrukcji.
Po próbie obciążeniowej zapisuję parametry i obserwuję silnik przez dłuższy cykl pracy. Krótkie uruchomienie przez dwie minuty nie pokaże problemu z chłodzeniem, który pojawi się dopiero po godzinie pracy. Najlepszym testem jest zachowanie całej maszyny w realnym cyklu, a nie samo zniknięcie komunikatu o błędzie.
Ile kosztuje rozsądne rozwiązanie
Ceny zależą od mocy, producenta, obudowy, funkcji bezpieczeństwa i rodzaju sterowania. Orientacyjnie w 2026 roku prosty falownik do małego silnika 0,75 kW może kosztować około 300-700 zł brutto. Modele 1 × 230 V o mocy 2,2 kW często mieszczą się w przedziale 600-1400 zł, natomiast przemienniki 3 × 400 V o mocy 4 kW kosztują zwykle około 1500-3500 zł.
Do tego dochodzą przewody, zabezpieczenia, filtr EMC, rezystor hamowania, obudowa i uruchomienie. W prostej instalacji dodatki mogą kosztować kilkaset złotych, ale w szafie automatyki z komunikacją, chłodzeniem i funkcjami bezpieczeństwa budżet rośnie znacznie szybciej niż sama moc napędu.
Najtańszy model nie zawsze jest ekonomiczny. Jeżeli awaria zatrzyma pompę, wentylację lub linię produkcyjną, ważniejsze od różnicy kilkuset złotych będą dostępność serwisu, dokumentacja po polsku i możliwość odtworzenia ustawień.
Jak zamknąć wybór bez kosztownej pomyłki
Przed zakupem zapisuję w jednym miejscu sześć informacji: dane z tabliczki, rodzaj zasilania, typ maszyny, zakres obrotów, sposób hamowania i warunki otoczenia. Dopiero wtedy porównuję konkretne modele według prądu wyjściowego, przeciążalności i wymaganych funkcji.
Jeżeli napęd ma pracować w domu, ogrodzie lub niewielkim warsztacie, zwykle wystarczy kompaktowe urządzenie z podstawowym sterowaniem i wejściami start-stop. Przy bramie, pompie, wentylacji czy instalacji inteligentnego budynku szczególnie przydatne będą PID, komunikacja i zdalny odczyt alarmów.
Jeśli pojawia się podnośnik, duża bezwładność, częste hamowanie albo praca w wilgotnym i zapylonym miejscu, nie traktuję tego jako projektu typu „podłącz i ustaw”. W takiej sytuacji poprawny dobór obejmuje także zabezpieczenia, chłodzenie, EMC oraz funkcje bezpieczeństwa. To właśnie te szczegóły decydują, czy silnik będzie pracował cicho i długo, czy zacznie regularnie wyłączać się pod obciążeniem.
