Źle dobrany softstarter potrafi nie rozwiązać problemu z rozruchem, a nawet wywołać nowe: przegrzewanie, wyłączanie zabezpieczeń albo zbyt mały moment obrotowy. Poniżej pokazuję, jak czytać schemat soft startu silnika, gdzie włączyć zabezpieczenia, jak działa stycznik bypass oraz które ustawienia mają największe znaczenie w automatyce domowej, ogrodowej i przemysłowej.
Najważniejsze informacje o podłączeniu softstartera
- Układ mocy prowadzi zasilanie przez zabezpieczenie, stycznik główny, softstarter i silnik.
- Bypass omija elektronikę po rozruchu, ograniczając jej nagrzewanie podczas normalnej pracy.
- Prąd znamionowy urządzenia musi być co najmniej równy prądowi silnika, a przy ciężkim rozruchu potrzebny jest zapas.
- Rampa startu zwykle trwa kilka do kilkunastu sekund, ale jej wartość zależy od obciążenia.
- Falownik będzie lepszy od softstartera, gdy potrzebna jest regulacja prędkości, częste nawroty albo precyzyjne sterowanie.

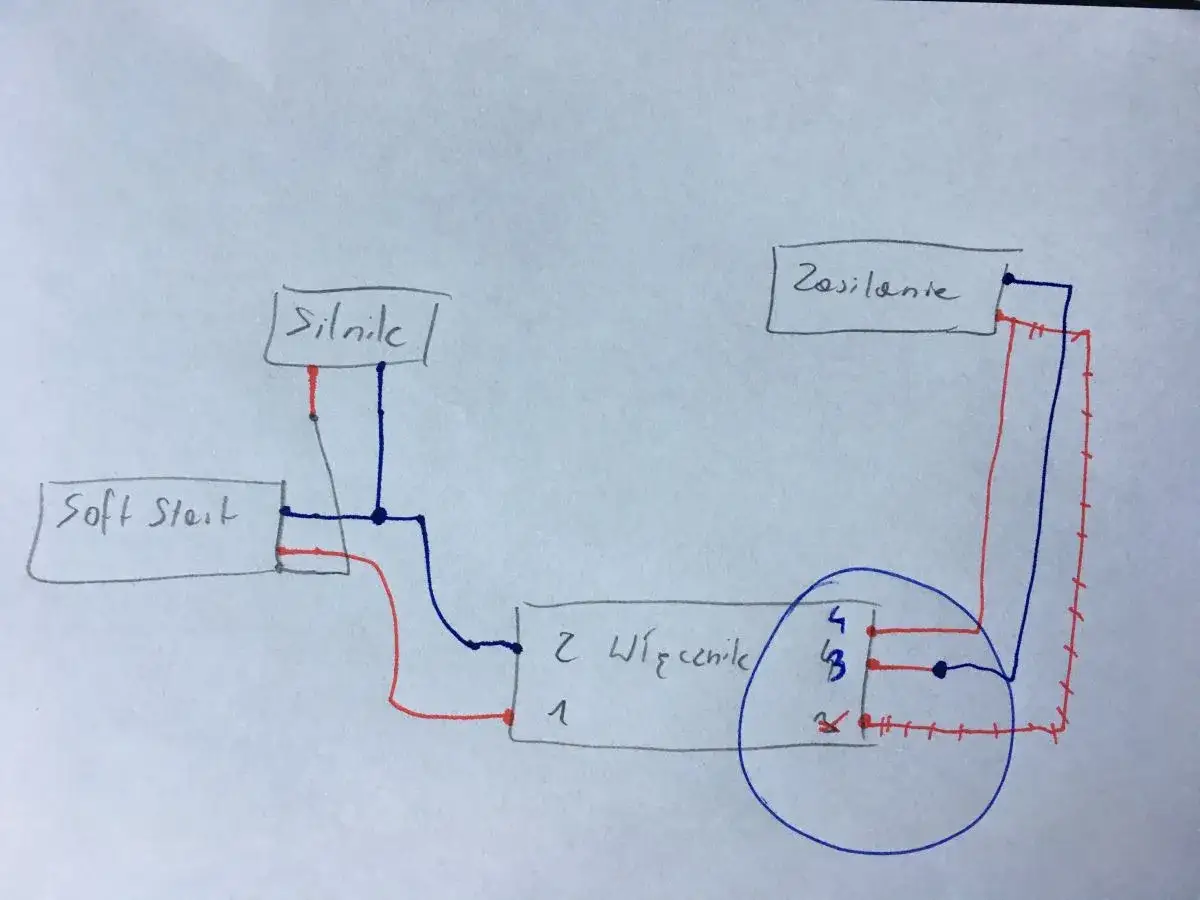

Co pokazuje schemat soft startu silnika
Softstarter jest urządzeniem energoelektronicznym, które podczas uruchamiania stopniowo zwiększa napięcie podawane na silnik. Najczęściej wykorzystuje do tego tyrystory, czyli elementy półprzewodnikowe sterujące momentem załączania każdej fazy. Dzięki temu silnik nie dostaje od razu pełnego napięcia sieciowego.
Przy bezpośrednim załączeniu silnik asynchroniczny może pobrać chwilowo około 5-8 razy więcej prądu niż wynosi jego prąd znamionowy. Softstarter ogranicza ten skok, zmniejsza szarpnięcie mechaniczne i pomaga uniknąć krótkotrwałego przygasania oświetlenia w instalacji. Trzeba jednak pamiętać, że nie usuwa całkowicie prądu rozruchowego i nie zwiększa mocy przyłączeniowej budynku.
Najprostszy schemat przepływu wygląda tak:
L1 L2 L3 │ [rozłącznik i zabezpieczenie] │ [stycznik główny] │ [softstarter] │ [stycznik bypass] równolegle do softstartera │ [ silnik U1 V1 W1 ]
Osobno prowadzi się obwód sterowania. Może on obejmować przyciski START/STOP, wyłącznik awaryjny, przekaźnik termiczny, sygnał z PLC albo wyjście systemu automatyki budynkowej. Właśnie ten obwód decyduje, kiedy urządzenie rozpocznie rampę i kiedy zgłosi gotowość do załączenia bypassu.
Jak wygląda układ mocy krok po kroku
Zasilanie i zabezpieczenie
Trzy fazy z rozdzielnicy trafiają najpierw na rozłącznik oraz zabezpieczenie zwarciowe. W zależności od konstrukcji układu stosuje się bezpieczniki półprzewodnikowe, wyłącznik silnikowy albo zestaw zalecany przez producenta softstartera. Nie dobiera się zabezpieczenia wyłącznie na podstawie mocy silnika, ponieważ liczy się także charakterystyka urządzenia i spodziewany prąd zwarciowy.
Stycznik główny i zaciski softstartera
Za zabezpieczeniem umieszcza się stycznik liniowy. Jego zadaniem jest odłączenie silnika od sieci, szczególnie po zadziałaniu awaryjnego STOP-u lub zabezpieczenia termicznego. Z wyjścia stycznika przewody prowadzi się na wejścia softstartera oznaczone zwykle jako L1, L2, L3, a wyjścia urządzenia, często T1, T2, T3, łączy się z zaciskami silnika.
Oznaczenia nie są jednak identyczne u wszystkich producentów. Przed podłączeniem trzeba sprawdzić instrukcję konkretnego modelu, ponieważ zaciski sterowania, wejście termistora i wyjście bypassu mogą mieć zupełnie inne numery. Sam fakt, że dwa urządzenia mają zaciski opisane jako A1 i A2, nie oznacza jeszcze, że mają takie samo napięcie sterujące.
Połączenie z silnikiem
W typowym połączeniu liniowym softstarter znajduje się szeregowo między siecią a silnikiem. Silnik może być połączony w gwiazdę lub trójkąt zgodnie z napięciem podanym na jego tabliczce znamionowej. Dla sieci 3 × 400 V silnik z oznaczeniem 230/400 V najczęściej pracuje w gwieździe, a model 400/690 V w trójkącie, ale zawsze decydują dane konkretnej jednostki.
Nie wolno kopiować mostków z innego silnika. Błąd w puszce zaciskowej może doprowadzić do przeciążenia uzwojeń, nadmiernego prądu albo braku momentu podczas rozruchu. Kolejność faz wpływa na kierunek obrotów, dlatego po pierwszym uruchomieniu trzeba sprawdzić, czy pompa, wentylator lub brama poruszają się we właściwą stronę.
Bypass, gwiazda i trójkąt nie oznaczają tego samego
W opisach schematów często pojawiają się trzy pojęcia, które bywają mylone. Bypass to obejście softstartera po zakończeniu rozruchu. Gwiazda i trójkąt opisują sposób połączenia uzwojeń silnika. Układ liniowy i układ wewnętrznego trójkąta określają natomiast sposób włączenia samego softstartera w obwód.
Połączenie liniowe
To najłatwiejszy do zrozumienia wariant. Wszystkie trzy fazy przechodzą przez softstarter, a z jego wyjścia biegną do silnika. Takie rozwiązanie nie wymaga sześciu przewodów między urządzeniem a silnikiem i zwykle jest najlepszym wyborem dla standardowej modernizacji istniejącej instalacji.
Przy połączeniu liniowym softstarter dobiera się do pełnego prądu silnika. Jeżeli silnik ma prąd znamionowy 32 A, urządzenie powinno mieć odpowiednią obciążalność dla co najmniej 32 A, a przy ciężkim rozruchu może być potrzebny większy model. Producent może też wymagać redukcji obciążalności przy częstych startach lub wysokiej temperaturze w szafie.
Połączenie wewnątrz trójkąta
W tym wariancie softstarter pracuje w gałęziach uzwojeń, a nie w całym przewodzie liniowym. Prąd płynący przez urządzenie jest wtedy w przybliżeniu 0,58 prądu liniowego silnika, co pozwala zastosować mniejszy softstarter. Zyskiem może być niższy koszt aparatury, ale układ wymaga silnika z wyprowadzonymi sześcioma końcami uzwojeń i dokładnego schematu producenta.
Nie traktowałbym tego rozwiązania jako uniwersalnej oszczędności. Błąd w połączeniu wewnętrznego trójkąta jest trudniejszy do wykrycia, a nie każdy softstarter dopuszcza taką konfigurację. Przy modernizacji małej pompy lub wentylatora prosty układ liniowy zazwyczaj wygrywa mniejszym ryzykiem montażowym.
Stycznik bypass
Po zakończeniu rampy softstarter wysyła sygnał gotowości i załącza stycznik obejściowy. Prąd roboczy płynie wtedy przez styki stycznika, a tyrystory są odciążone. Ogranicza to straty cieplne, co ma duże znaczenie w zamkniętej rozdzielnicy oraz przy silnikach pracujących przez wiele godzin.
Bypass może być wbudowany w softstarter albo wykonany jako osobny stycznik. W wersji zewnętrznej nie należy sterować nim zwykłym przekaźnikiem czasowym ustawionym „na oko”. Bezpieczniej wykorzystać dedykowany styk RUN lub TOP OF RAMP, ponieważ urządzenie załącza obejście dopiero wtedy, gdy rozruch faktycznie się zakończy.
Jak podłączyć sterowanie i ustawić rampę
W prostym układzie przycisk START podaje sygnał na wejście sterujące, a STOP przerywa ten sygnał. W automatyce sygnał może pochodzić z wyjścia przekaźnikowego sterownika PLC, centrali pompowni albo modułu inteligentnego domu. Wyłącznik awaryjny powinien odcinać energię w sposób niezależny od programu, a nie tylko wysyłać do sterownika polecenie zatrzymania.
Podstawowe nastawy obejmują napięcie początkowe, czas rozruchu, ograniczenie prądu oraz sposób zatrzymania. Jako punkt wyjścia można przyjąć rampę startu 5-10 sekund dla lekkiego wentylatora i około 10-20 sekund dla pompy lub przenośnika. Są to wartości orientacyjne, nie gotowa recepta.
Jeżeli silnik nie rusza płynnie, nie zawsze pomaga wydłużenie rampy. Przy zbyt niskim napięciu początkowym może brakować momentu, a silnik będzie długo buczał i grzał się. W takiej sytuacji najpierw zwiększam napięcie początkowe lub limit prądu, a dopiero potem koryguję czas rozruchu.
Łagodne zatrzymanie
Funkcja soft stop ma sens przede wszystkim przy pompach, wentylatorach i napędach, w których nagłe odcięcie zasilania powoduje uderzenie hydrauliczne albo szarpnięcie mechanizmu. Dla prostego wentylatora może nie dać żadnej praktycznej korzyści. Przy pompie czas zatrzymania rzędu 5-15 sekund bywa dobrym początkiem, ale trzeba obserwować instalację, a nie ustawiać parametr tylko na podstawie mocy silnika.
Przeczytaj również: Jak podłączyć czujnik zmierzchu do lampy 230 V?
Współpraca z automatyką
W systemie sterowania przydatne są sygnały „gotowy”, „praca”, „awaria” i „osiągnięta prędkość”. Pozwalają zablokować kolejne urządzenie, gdy pierwszy napęd nie wystartował, oraz pokazać błąd w aplikacji lub na panelu HMI. W instalacji domowej może to oznaczać na przykład niedopuszczenie do uruchomienia podlewania, gdy pompa zgłosi przeciążenie.
Nie podłączałbym softstartera bezpośrednio do wyjścia centrali inteligentnego domu, jeśli producent nie potwierdza odpowiedniego napięcia i obciążalności styków. Często potrzebny jest przekaźnik pośredniczący, a w przypadku większych silników także osobny obwód sterowania 24 V DC.
Jak dobrać urządzenie do silnika i obciążenia
Najważniejszy parametr znajduje się na tabliczce znamionowej silnika. Przed wyborem zapisuję moc, napięcie, prąd znamionowy, częstotliwość, sposób pracy oraz rodzaj obciążenia. Sama moc w kilowatach nie wystarcza, bo dwa silniki o mocy 11 kW mogą mieć różne prądy i zupełnie inne wymagania podczas startu.
| Parametr | Na co wpływa | Praktyczna wskazówka |
|---|---|---|
| Prąd znamionowy silnika | Dobór obciążalności softstartera | Urządzenie powinno obsługiwać co najmniej prąd z tabliczki |
| Rodzaj obciążenia | Wymagany moment rozruchowy | Pompa i wentylator są łatwiejsze niż sprężarka lub kruszarka |
| Liczba startów na godzinę | Nagrzewanie tyrystorów i bypassu | Sprawdź cykl pracy podany przez producenta |
| Temperatura w szafie | Redukcja obciążalności | Przy wysokiej temperaturze zapewnij wentylację i zapas |
| Funkcje ochronne | Reakcję na przeciążenie i zanik fazy | Nie rezygnuj z zewnętrznej ochrony wymaganej przez projekt |
Dla pompy odśrodkowej softstarter zwykle sprawdza się bardzo dobrze, bo moment obciążenia rośnie wraz z prędkością. Gorzej wygląda sytuacja przy sprężarce tłokowej, przenośniku ruszającym z pełnym ładunkiem albo pile z zakleszczonym materiałem. Takie napędy mogą wymagać wysokiego momentu już od zera, więc zamiast ograniczać prąd maksymalnie, trzeba dobrać urządzenie do klasy rozruchu i konkretnego cyklu pracy.
Softstarter nie zastąpi falownika. Jeżeli potrzebuję zmieniać prędkość silnika, utrzymywać ciśnienie, wykonywać częste nawroty albo sterować momentem podczas pracy, wybieram falownik. Softstarter ma sens wtedy, gdy silnik po uruchomieniu ma pracować zasadniczo ze stałą prędkością.
Najczęstsze błędy przy montażu i uruchomieniu
Pierwszy błąd to traktowanie urządzenia jak zwykłego stycznika. Softstarter ma wejścia, wyjścia, sterowanie i często dodatkowe styki sygnałowe. Zamiana strony zasilania i strony silnika może spowodować błąd albo uszkodzenie, dlatego przed załączeniem porównuję każdy przewód z dokumentacją producenta.
- Brak ochrony termicznej silnika albo nieprawidłowe ustawienie prądu przeciążenia.
- Za długa rampa, przez którą silnik pracuje przez wiele sekund w stanie wysokiego poślizgu i nadmiernie się nagrzewa.
- Bypass załączany zbyt wcześnie, zanim silnik osiągnie stabilną prędkość.
- Brak kontroli kolejności faz, szczególnie przy pompach i wentylatorach.
- Nieprawidłowe chłodzenie w szafie, zabrudzone kanały wentylacyjne albo montaż urządzenia w pozycji niezgodnej z instrukcją.
- Wspólne prowadzenie przewodów mocy i sterowania bez zachowania zasad ograniczania zakłóceń.
Przed uruchomieniem sprawdzam dokręcenie zacisków, ciągłość przewodu PE, ustawienie prądu silnika i działanie STOP-u. Pierwszy start wykonuję bez obciążenia, jeśli konstrukcja napędu na to pozwala, a potem obserwuję prąd, czas rampy i temperaturę. Sam brak komunikatu błędu nie oznacza jeszcze, że układ został prawidłowo dobrany.
Przy instalacji 230 V i 400 V trzeba zachować szczególną ostrożność. Montaż, pomiary i odbiór powinien wykonać elektryk z odpowiednimi uprawnieniami, a schemat producenta ma pierwszeństwo przed każdym ogólnym rysunkiem poradnikowym.
Softstart w oświetleniu LED działa inaczej
W automatyce oświetlenia spotyka się także moduły nazywane softstartem, które ograniczają udar prądowy opraw LED albo łagodzą załączanie obwodu. Nie są one odpowiednikiem trójfazowego softstartera silnikowego. Taki moduł montuje się zwykle w obwodzie 230 V przed oprawami, zgodnie z jego obciążalnością, na przykład 10, 16 lub 20 A.
To rozwiązanie może ograniczyć sklejanie styków przekaźników i wyłączników przy dużej liczbie zasilaczy LED. Nie reguluje jednak prędkości silnika, nie zastępuje zabezpieczenia nadprądowego i nie służy do sterowania pompą trójfazową. Podobna nazwa nie oznacza tej samej funkcji, dlatego przed zakupem trzeba sprawdzić, czy urządzenie jest przeznaczone do silnika, czy do obciążenia oświetleniowego.
Dobry schemat zaczyna się od danych silnika
Najbezpieczniejszy schemat soft startu to nie gotowy rysunek skopiowany z internetu, lecz układ dopasowany do tabliczki znamionowej, obciążenia, liczby rozruchów i sposobu sterowania. W typowej instalacji kolejność jest prosta: zabezpieczenie, stycznik główny, softstarter, silnik oraz prawidłowo sterowany bypass.
Jeśli napęd ma tylko łagodnie ruszać i zatrzymywać się, softstarter będzie rozsądnym wyborem. Gdy potrzebna jest regulacja obrotów, wysoki moment przy małej prędkości lub rozbudowana kontrola procesu, lepiej od razu rozważyć falownik. Ta decyzja na początku oszczędza późniejszych przeróbek, a w automatyce właśnie dobrze określona funkcja urządzenia robi większą różnicę niż sam efektowny schemat w katalogu.
