Mały symbol przy zacisku potrafi powiedzieć więcej niż cały opis na opakowaniu, ale tylko wtedy, gdy wiadomo, jak go czytać. Oznaczenia na włączniku światła wskazują między innymi miejsce podłączenia fazy, wyjście do lampy, przewód neutralny oraz sposób pracy łącznika. Wyjaśniam, co znaczą symbole L, COM, L1, L2, N i PE, jak rozpoznać łącznik pojedynczy, schodowy lub podwójny oraz na co uważać przy instalacji inteligentnej.
Najważniejsze informacje o symbolach na łącznikach

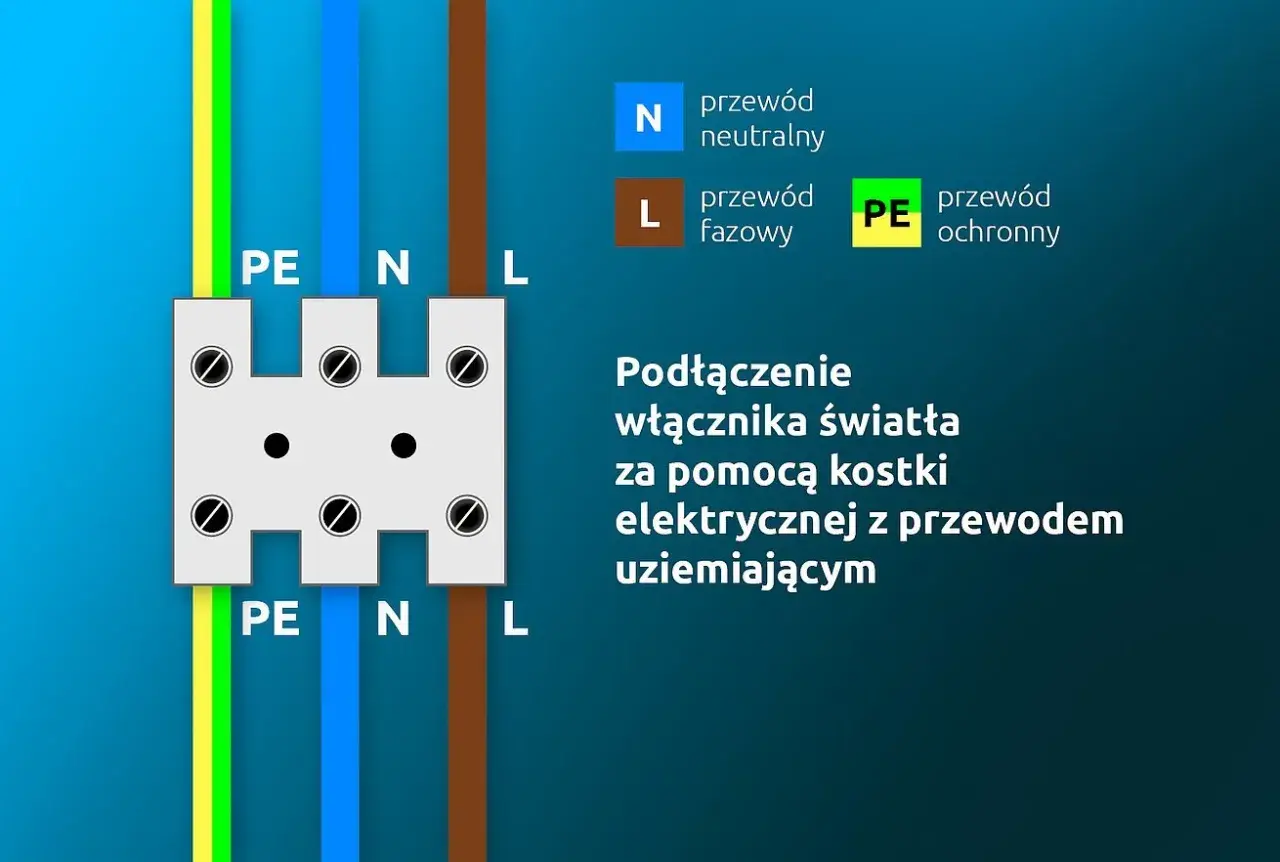

- L lub COM zwykle oznacza zacisk wejściowy dla przewodu fazowego.
- L1 i L2 mogą być wyjściami do dwóch obwodów albo zaciskami łącznika schodowego.
- N to przewód neutralny, potrzebny przede wszystkim w wielu łącznikach elektronicznych i inteligentnych.
- PE oznacza przewód ochronny, który nie służy do zasilania zwykłego mechanizmu.
- Kolor przewodu nie wystarcza do bezpiecznej identyfikacji. Instalację trzeba sprawdzić miernikiem.
Od czego zacząć czytanie oznaczeń
Najpierw rozdzielam dwie rzeczy, które często są ze sobą mylone. Symbole na froncie klawisza informują o funkcji, na przykład włączeniu, wyłączeniu albo ściemnianiu, natomiast napisy przy zaciskach opisują sposób podłączenia przewodów.
Na klasycznym łączniku mechanicznym najczęściej znajdziesz oznaczenie L, COM, 1 albo 2. Nie wszystkie urządzenia mają identyczny opis, dlatego przed montażem zawsze sprawdzam schemat nadrukowany na mechanizmie lub w instrukcji producenta. Sam wygląd zacisku nie daje wystarczającej pewności.
W praktyce najważniejsza zasada jest prosta: zwykły włącznik powinien rozłączać przewód fazowy, a nie neutralny. Dzięki temu po wyłączeniu światła oprawa nie pozostaje pod napięciem względem przewodu fazowego. To szczególnie istotne przy wymianie żarówki lub pracach przy lampie.
Co oznaczają zaciski L, COM, L1 i L2
Najczęściej spotykane symbole można odczytać w następujący sposób:
| Oznaczenie | Najczęstsze znaczenie | Gdzie występuje |
|---|---|---|
| L | Wejście przewodu fazowego | Łączniki pojedyncze, podwójne, ściemniacze |
| COM | Zacisk wspólny, zwykle dla fazy | Łączniki schodowe i wielofunkcyjne |
| L1 | Wyjście do lampy albo pierwszy tor przełączania | Łączniki pojedyncze, podwójne i schodowe |
| L2 | Drugie wyjście albo drugi przewód korespondencyjny | Łączniki podwójne i schodowe |
| N | Przewód neutralny | Łączniki elektroniczne, czujniki, automatyka |
| PE | Przewód ochronny | Urządzenia wymagające uziemienia |
W prostym łączniku jednobiegunowym przewód fazowy trafia zwykle do L lub COM, a przewód powrotny do lampy do L1. Zacisk L2 może pozostać niewykorzystany, ale tylko wtedy, gdy producent przewidział taką konfigurację.
Przy łączniku podwójnym jedna faza zasila dwa niezależne klawisze. Mechanizm może mieć wspólny zacisk L oraz wyjścia L1 i L2. Czasem potrzebny jest mostek między zaciskami, a czasem jest on już wykonany fabrycznie. Nie zakładam tego z góry, bo właśnie tu najłatwiej o błąd.
Dlaczego L1 nie zawsze oznacza to samo
Symbol L1 nie ma jednego uniwersalnego zastosowania dla każdego produktu. W jednym modelu będzie wyjściem do pierwszej lampy, a w łączniku schodowym stanie się jednym z przewodów przełączanych między dwoma punktami sterowania.
Dlatego oznaczenie trzeba czytać razem z diagramem na obudowie. Jeśli przy zaciskach widnieje schemat dwóch styków przełączanych, mamy do czynienia z inną funkcją niż w zwykłym łączniku jednobiegunowym.
Jak rozpoznać łącznik pojedynczy, podwójny i schodowy
Typ mechanizmu można zazwyczaj rozpoznać po liczbie klawiszy, ale pewniejszą wskazówką są zaciski. Poniższe rozróżnienie pomaga ocenić, z jakim urządzeniem masz do czynienia jeszcze przed odłączeniem przewodów.
- Łącznik pojedynczy ma jeden tor sterowania. Zwykle występują zaciski L oraz L1.
- Łącznik podwójny, nazywany świecznikowym steruje dwiema grupami lamp. Najczęściej ma L, L1 i L2.
- Łącznik schodowy pozwala sterować jednym światłem z dwóch miejsc. Zwykle ma zacisk COM oraz dwa zaciski przełączane.
- Łącznik krzyżowy stosuje się między dwoma łącznikami schodowymi, gdy światłem sterują co najmniej trzy punkty.
W układzie schodowym przewód fazowy lub przewód idący do lampy trafia do zacisku COM, zależnie od miejsca montażu. Dwa pozostałe zaciski służą przewodom korespondencyjnym. Ich zamiana często nie uszkodzi mechanizmu, ale może zmienić położenie, w którym światło jest włączone.
Nie sugeruję się tu wyłącznie kolorami żył. W starszych instalacjach kolory mogą być niezgodne z dzisiejszą praktyką, a przewód niebieski bywał wykorzystywany w sposób, którego nie należy oceniać na oko. Kolor jest podpowiedzią, nie potwierdzeniem funkcji przewodu.
Symbole na klawiszu, ściemniaczu i czujniku
Niektóre oznaczenia znajdują się nie przy zaciskach, lecz na froncie urządzenia. Najbardziej typowe są symbole I, O oraz 1 i 0. Pierwszy oznacza stan włączenia, drugi wyłączenie, a zapis binarny pełni tę samą funkcję w bardziej technicznej formie.
Na ściemniaczu można znaleźć ikonę półokręgu, strzałki albo symbol sugerujący zmianę poziomu jasności. Taki znak nie gwarantuje jednak współpracy z każdą żarówką LED. Źródło światła musi być opisane jako ściemnialne, a sam ściemniacz powinien obsługiwać jego typ i zakres mocy.
Ikona dzwonka zwykle wskazuje przycisk chwilowy, który działa tylko podczas naciskania. Symbol wentylatora oznacza sterowanie wentylatorem, a sylwetka człowieka lub fale mogą informować o czujniku ruchu albo obecności. W przypadku elektroniki zawsze sprawdzam również minimalne obciążenie, ponieważ pojedyncza lampa LED może pobierać zbyt mało energii, by urządzenie działało stabilnie.
Co zmienia włącznik inteligentny
Włącznik smart często wygląda podobnie do zwykłego, ale jego oznaczenia mówią o dodatkowych wymaganiach. Zacisk N oznacza przewód neutralny i w wielu modelach jest konieczny do zasilania elektroniki, nawet gdy światło pozostaje wyłączone.
Istnieją także urządzenia bez przewodu neutralnego. Pobierają one niewielki prąd przez obwód lampy, co przy niektórych żarówkach LED może powodować migotanie, delikatne świecenie po wyłączeniu albo problemy z wyłączaniem. Czasem producent dodaje do zestawu moduł kompensacyjny montowany przy oprawie, ale jego zastosowanie musi wynikać z instrukcji konkretnego modelu.
W automatyce domowej spotykam również oznaczenia S1 i S2. Zwykle nie są to wyjścia zasilające, lecz wejścia dla zewnętrznych przycisków. Podłączenie do nich przewodu fazowego bez sprawdzenia schematu może uszkodzić moduł, dlatego tutaj szczególnie ważne jest rozróżnienie między wejściem sterującym a zaciskiem sieciowym.
Przed zakupem sprawdzam trzy parametry: obecność przewodu neutralnego w puszce, rodzaj obciążenia oraz maksymalną i minimalną moc. W przypadku LED-ów ważniejsza od samej mocy maksymalnej bywa właśnie dolna granica obciążenia.
Najczęstsze błędy przy interpretacji symboli
Pierwszy błąd to uznanie, że przewód niebieski zawsze można podłączyć do N, a brązowy do L. W nowej instalacji taki układ jest typowy, lecz w starej instalacji lub po wcześniejszych przeróbkach kolor może nie odpowiadać rzeczywistej funkcji.
Drugi problem pojawia się przy zamianie L z L1. Łącznik może wtedy nie działać, zadziałać tylko w określonej konfiguracji albo spowodować nieprawidłowe sterowanie drugim klawiszem. Nie kopiuję położenia przewodów bez sprawdzenia funkcji zacisków, zwłaszcza gdy wymieniany model ma inny układ oznaczeń.
Trzeci błąd dotyczy przewodu ochronnego. Żyła żółto-zielona służy do ochrony przeciwporażeniowej i nie zastępuje przewodu neutralnego. Jeśli mechanizm nie ma zacisku PE, przewodu ochronnego nie należy wciskać do przypadkowego terminala.
Przeczytaj również: Stycznik czy przekaźnik? Jak dobrać aparat do obciążenia
Bezpieczna kontrola przed montażem
- Wyłącz odpowiedni obwód w rozdzielnicy, a nie tylko sam klawisz.
- Sprawdź brak napięcia odpowiednim przyrządem pomiarowym.
- Zrób zdjęcie istniejącego podłączenia, ale traktuj je wyłącznie jako pomoc.
- Porównaj oznaczenia nowego mechanizmu ze schematem producenta.
- Jeżeli układ jest niejasny, instalacja jest stara lub w puszce występuje więcej przewodów niż oczekiwano, zleć pracę elektrykowi.
Wyłączony bezpiecznik nie powinien być traktowany jako jedyny dowód bezpieczeństwa. Błędnie opisany obwód, wspólna puszka albo napięcie doprowadzone z innego obwodu mogą stworzyć realne zagrożenie. Przy instalacji 230 V pomiar i właściwa identyfikacja przewodów są ważniejsze niż szybkość wymiany.
Jak czytać oznaczenia bez zgadywania
Najpewniejsza metoda polega na połączeniu trzech informacji: symbolu na zacisku, schematu producenta oraz pomiaru przewodów. Sam napis L nie mówi jeszcze, czy dany model jest zwykłym łącznikiem, elementem układu schodowego, ściemniaczem czy modułem automatyki.
W praktyce zapamiętałbym prosty schemat: L lub COM to zwykle wejście, L1 i L2 to tory wyjściowe albo przełączane, N zasila elektronikę, a PE chroni użytkownika. Jeśli rzeczywisty układ przewodów nie pasuje do tego opisu, nie warto dopasowywać go na siłę. Instrukcja konkretnego urządzenia i pomoc elektryka są wtedy rozsądniejszym rozwiązaniem niż eksperyment z instalacją.
