Gdy na przycisku widzisz kółko przecięte kreską, najczęściej patrzysz na symbol zasilania, a nie specjalne oznaczenie rodzaju lampy. Wyjaśniam, co oznaczają oba elementy, czym różni się ikona na urządzeniu od symbolu łącznika na planie instalacji oraz jak interpretować ją w domu z automatyką oświetlenia.
Najważniejsze znaczenie symbolu poznasz w kilka sekund
- Kreska oznacza stan włączenia lub aktywacji zasilania.
- Kółko symbolizuje wyłączenie, czyli stan „0”.
- Połączone elementy zwykle oznaczają przycisk zasilania albo tryb czuwania.
- Na klasycznym włączniku ściennym symbol nie zawsze opisuje sposób podłączenia przewodów.
- W instalacji 230 V sama ikona nie zastępuje sprawdzenia napięcia ani dokumentacji urządzenia.
Co oznacza kółko i kreska na włączniku
Najprostsza interpretacja jest taka, że kreska oznacza „włączone”, a kółko „wyłączone”. To nawiązanie do zapisu binarnego, w którym 1 oznacza aktywność, a 0 brak aktywności. Dlatego pojedyncze oznaczenia „I” i „O” spotykane na przełącznikach są łatwe do odczytania nawet bez instrukcji.
Gdy oba elementy tworzą jeden znak, najczęściej mamy do czynienia z symbolem zasilania. Nie opisuje on konkretnej lampy, mocy ani rodzaju żarówki. Informuje po prostu, że dany przycisk służy do uruchamiania lub zatrzymywania pracy urządzenia.
Międzynarodowa norma IEC 60417 rozróżnia między innymi symbole „ON”, „OFF”, czuwania oraz funkcji włączania i wyłączania jednym przyciskiem. W praktyce producenci mogą nieznacznie zmieniać grubość kreski, średnicę okręgu czy wygląd podświetlenia, ale sens pozostaje podobny.
Kreska, kółko i połączony znak nie oznaczają tego samego
Na obudowie urządzenia można spotkać trzy podstawowe warianty. Różnica jest niewielka graficznie, ale ma znaczenie podczas obsługi, szczególnie gdy przycisk znajduje się na zasilaczu, lampie albo sterowniku LED.
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|

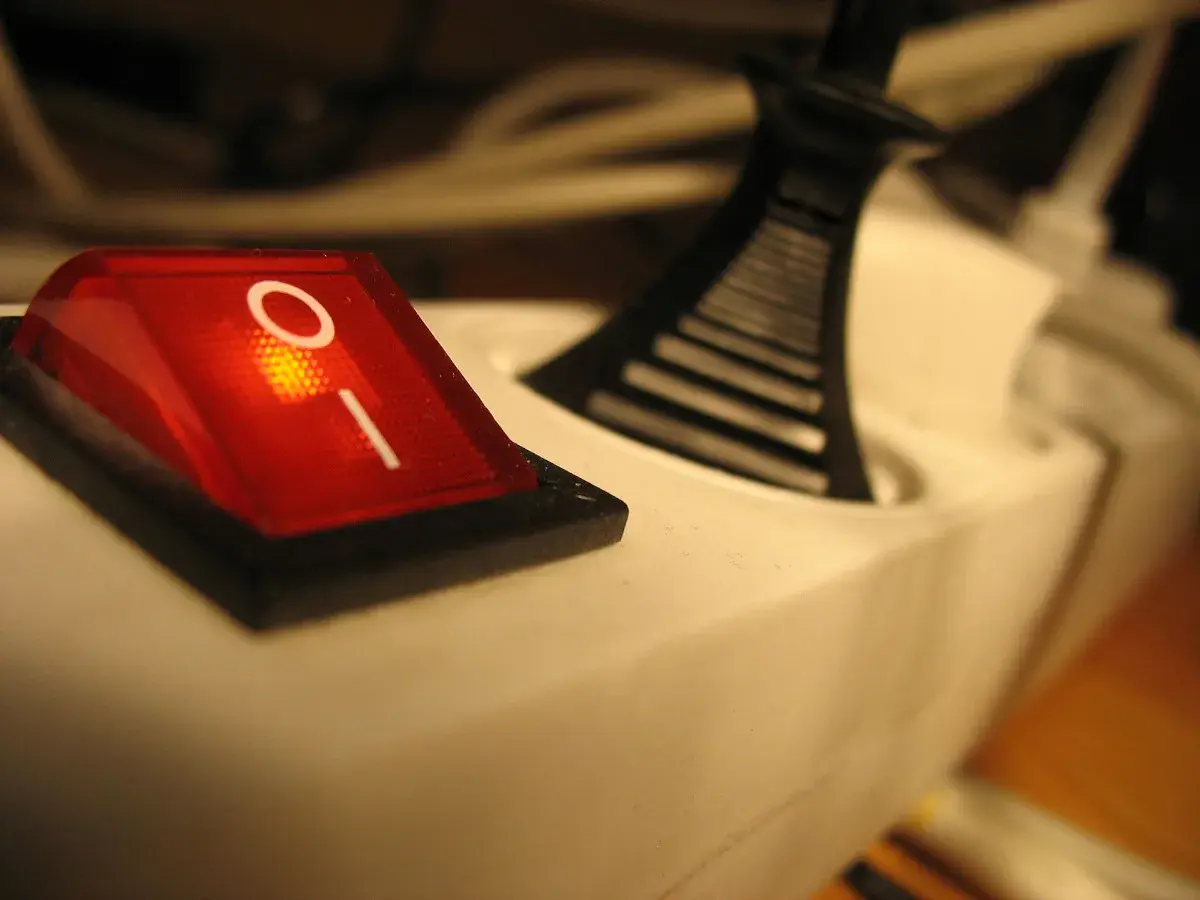

| I lub pełna kreska | Włączenie zasilania | Przełącznik kołyskowy, listwa zasilająca, lampa |
| O | Wyłączenie zasilania | Pozycja wyłączona przełącznika |
| Kółko z pionową kreską | Włączanie i wyłączanie jednym przyciskiem | Sprzęt elektroniczny, sterownik, panel automatyki |
| Symbol podobny do przerwanego okręgu | Czuwanie lub przejście do trybu gotowości | Telewizor, centrala, urządzenie smart home |
Najczęściej mylony jest tryb czuwania z całkowitym odłączeniem energii. Urządzenie może wyglądać na wyłączone, ale nadal pobierać niewielką ilość prądu i reagować na pilota, aplikację albo harmonogram. Jeśli zależy mi na pełnym odcięciu zasilania, sprawdzam instrukcję lub używam fizycznego wyłącznika odłączającego obwód.
W przypadku lampy z przyciskiem dotykowym znak może oznaczać zmianę stanu światła, a nie rozłączenie przewodu fazowego. To istotne w automatyce, ponieważ sterownik może tylko wysłać komendę do przekaźnika, pozostawiając moduł cały czas pod napięciem.
Symbol na urządzeniu a oznaczenie klasycznego łącznika
Na tym etapie łatwo wyciągnąć zbyt daleko idący wniosek. Ikona z kółkiem i kreską na obudowie opisuje funkcję przycisku, natomiast oznaczenie łącznika na rzucie mieszkania lub schemacie instalacji pokazuje element obwodu i sposób jego działania.
Na planach elektrycznych spotyka się symbole łączników jednobiegunowych, schodowych, krzyżowych i świecznikowych. Mogą wyglądać zupełnie inaczej niż popularny znak zasilania. Przykładowo łącznik schodowy pozwala sterować jednym źródłem światła z dwóch miejsc, a świecznikowy rozdziela dwa obwody, na przykład dwie części żyrandola.
Dlatego przy wymianie włącznika nie kieruję się wyłącznie tym, czy na nowym modelu widzę kółko albo kreskę. Sprawdzam przede wszystkim liczbę zacisków, typ mechanizmu i sposób sterowania. Dwa produkty mogą mieć podobną ikonę, ale nie być zamienne elektrycznie.
Jak rozpoznać funkcję bez rozbierania instalacji
Jeżeli symbol znajduje się na przedniej części urządzenia, najczęściej wystarczy obserwacja działania. Naciśnięcie przycisku powinno przełączyć lampę, sterownik lub moduł między dwoma stanami. Gdy znak jest nadrukowany na schemacie, potrzebny jest opis producenta albo dokumentacja instalacji.
- Jeden klawisz i jedna lampa zwykle oznaczają prosty łącznik jednobiegunowy.
- Dwa klawisze mogą sterować dwoma sekcjami oświetlenia.
- Ten sam punkt światła z dwóch miejsc wskazuje na układ schodowy.
- Przycisk chwilowy może sterować przekaźnikiem, dzwonkiem lub automatyką, mimo że wygląda podobnie do zwykłego włącznika.
Jeśli nie wiem, czy przycisk jest bistabilny, czy chwilowy, nie oceniam tego po samej grafice. W automatyce domowej ta różnica jest ważna, bo przycisk chwilowy wysyła impuls, a bistabilny utrzymuje określoną pozycję.
Jak ten znak działa w inteligentnym domu
W systemach smart home symbol zasilania bywa tylko skrótem dla funkcji „włącz światło”. Za nim może działać przekaźnik, ściemniacz, moduł Zigbee, sterownik Wi-Fi albo centrala automatyki. Dla użytkownika efekt jest podobny, ale sposób wykonania polecenia może być zupełnie inny.
W aplikacji mobilnej kółko i kreska często pokazują aktualny stan urządzenia. Kreska oznacza aktywne światło, a kółko nieaktywne. Jeżeli ikona zmienia się, lecz lampa nie reaguje, problemem może być brak komunikacji, wyłączony moduł, awaria zasilania lub ręcznie rozłączony obwód.
Przy oświetleniu LED trzeba też uwzględnić minimalne obciążenie i kompatybilność ściemniacza. Niektóre moduły nie współpracują poprawnie z bardzo małą mocą, przez co lampa może delikatnie migać albo świecić mimo wyłączenia. Sam symbol na przycisku nie informuje o tych ograniczeniach.
Przeczytaj również: Łącznik schodowy - jak podłączyć i ile to kosztuje?
Co oznacza wyłączenie w automatyce
W inteligentnym domu „wyłączone” może oznaczać kilka różnych rzeczy. Światło może być zgaszone, ale moduł pozostawać aktywny i czekać na komendę. Może też zostać odłączone fizycznie przez przekaźnik, co ogranicza pobór energii, lecz pozbawia system zdalnej kontroli.
| Stan | Co widzi użytkownik | Co dzieje się technicznie |
|---|---|---|
| Światło wyłączone | Lampa nie świeci | Moduł może nadal być zasilany |
| Tryb czuwania | Urządzenie nie wykonuje głównej funkcji | Elektronika pozostaje gotowa na polecenie |
| Odcięcie zasilania | Brak reakcji na aplikację i pilot | Obwód został fizycznie rozłączony |
Najczęstsze błędy przy odczytywaniu symbolu
Pierwszy błąd polega na uznaniu, że każde kółko z kreską oznacza zwykły włącznik światła. Taka ikona może znajdować się na listwie, ładowarce, sterowniku rolet, centrali alarmowej albo module do taśmy LED. Najpierw ustalam, jakie urządzenie opisuje znak, dopiero później interpretuję jego funkcję.
Drugi problem to utożsamianie pozycji klawisza z rzeczywistym stanem lampy. Włącznik może być ustawiony w pozycji „włączone”, a światło nie zadziała z powodu przepalonego źródła, wyłączonego zabezpieczenia albo awarii automatyki.
Trzecim błędem jest próba wymiany osprzętu na podstawie samego wyglądu. Przy instalacji 230 V liczą się przewody, zaciski, obciążenie i układ sterowania. Przed demontażem trzeba wyłączyć zabezpieczenie i sprawdzić brak napięcia, a przy niepewności zlecić pracę elektrykowi.
Nie polecam też traktować podświetlenia symbolu jako pewnego wskaźnika napięcia. Kontrolka może sygnalizować aktywność modułu, połączenie z siecią albo gotowość do pracy, a niekoniecznie obecność napięcia na konkretnym przewodzie.
Jak szybko sprawdzić, co naprawdę oznacza znak
Najbezpieczniej przejść przez krótką procedurę. Najpierw identyfikuję urządzenie i sprawdzam, czy symbol znajduje się na przycisku, obudowie, ekranie aplikacji czy schemacie. Potem obserwuję, czy przełączenie zmienia stan światła, czy tylko uruchamia funkcję sterownika.
- Sprawdź, czy znak jest osobnym „I” i „O”, czy połączoną ikoną.
- Ustal, czy przycisk jest stały, chwilowy, dotykowy czy sterowany z aplikacji.
- Porównaj symbol z instrukcją konkretnego modelu.
- Przy instalacji elektrycznej sprawdź typ łącznika i liczbę zacisków.
- Nie rozbieraj obudowy pod napięciem.
W praktyce najwięcej wyjaśnia kontekst. Ten sam znak na lampce biurkowej oznacza zwykle lokalne włączenie zasilania, na panelu smart home zmianę stanu sceny, a na urządzeniu sieciowym przejście do trybu czuwania. Grafika daje wskazówkę, ale instrukcja konkretnego produktu rozstrzyga szczegóły.
Co zapamiętać przed wymianą lub konfiguracją włącznika
Kółko oznacza „0”, kreska „1”, a ich połączenie najczęściej wskazuje przycisk zasilania lub funkcję włączania i wyłączania. Nie należy jednak mylić tej ikony z oznaczeniem rodzaju łącznika stosowanym na projekcie instalacji.
Jeżeli chodzi tylko o obsługę, wystarczy zapamiętać prostą zasadę. Kreska aktywuje, kółko dezaktywuje, natomiast połączony symbol może oznaczać czuwanie zamiast pełnego odłączenia energii. Przy wymianie elementu instalacji ważniejsze od wyglądu są parametry elektryczne i sposób sterowania.
To drobny znak, ale dobrze odczytany oszczędza nieporozumień. W oświetleniu tradycyjnym pomaga zrozumieć funkcję przycisku, a w inteligentnym domu przypomina, że „wyłączone światło” i „odłączone urządzenie” nie zawsze oznaczają dokładnie to samo.
