Dobór i podłączenie układu 12/24 V potrafi zaskoczyć, bo pod tą samą nazwą kryją się zarówno zwykłe przełączniki do oświetlenia, jak i układy łączące dwa akumulatory 12 V w instalację 24 V. Poniżej pokazuję, jak czytać schemat, gdzie wpiąć zasilanie, rozrusznik, odbiorniki i automatykę oraz jak uniknąć zwarcia albo podania 24 V na urządzenie przeznaczone dla 12 V.
Najważniejsze zasady dobrego podłączenia układu 12/24 V
- Najpierw rozróżnij funkcję przełącznika od jego zakresu napięcia.
- Dwa akumulatory 12 V dają 24 V po połączeniu szeregowym, a 12 V po połączeniu równoległym.
- Rozrusznik 24 V nie może zasilać odbiorników 12 V bez odpowiedniego rozdzielenia obwodów.
- Przy dużych prądach liczy się nie tylko napięcie, ale też zdolność łączeniowa DC i prąd rozruchowy.
- Każdy przewód dodatni powinien mieć bezpiecznik dobrany do przewodu i odbiornika.
Dwa znaczenia przełącznika 12/24 V
Najczęstszy błąd zaczyna się od założenia, że każdy przełącznik opisany jako 12/24 V zmienia napięcie. Często oznaczenie mówi tylko, że element może pracować zarówno w instalacji 12 V DC, jak i 24 V DC. Taki włącznik nie podwaja napięcia i nie zastępuje przetwornicy.

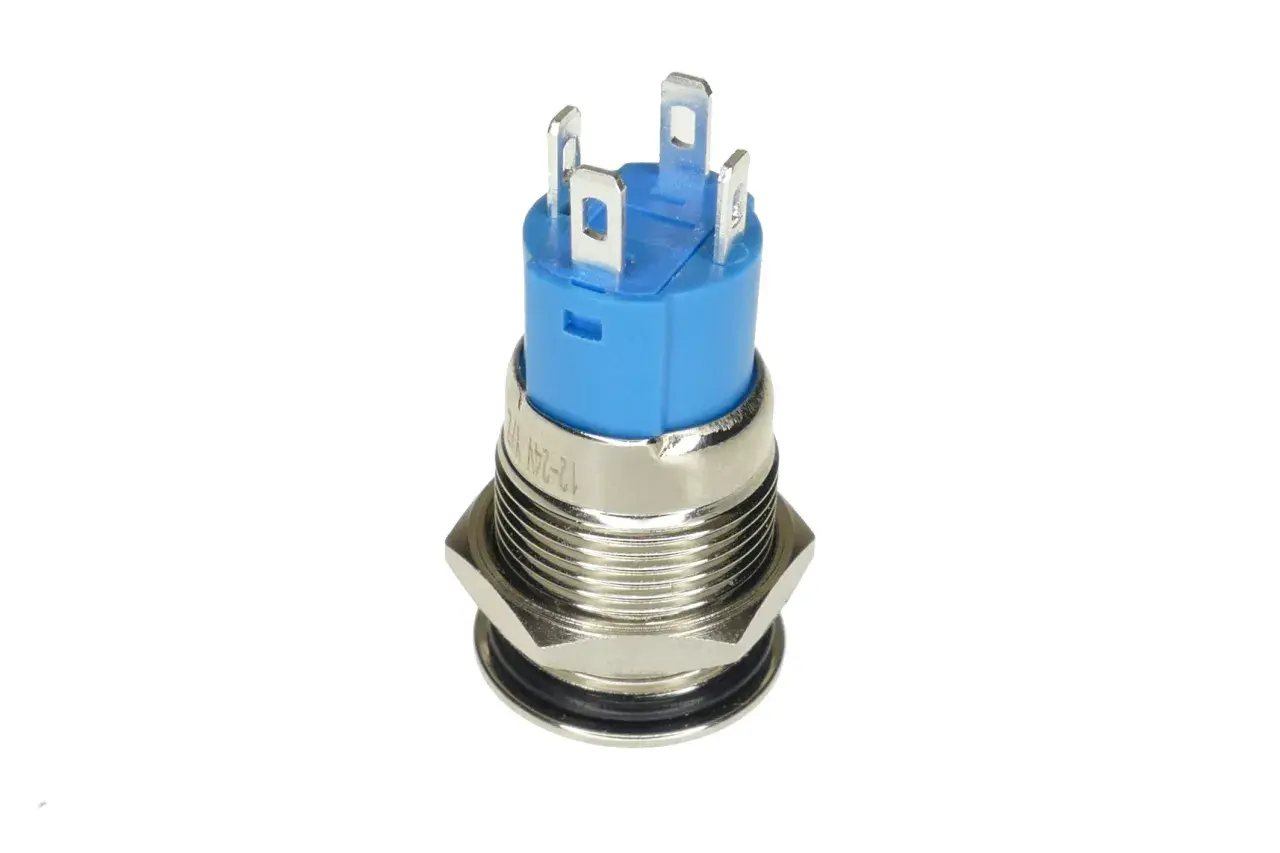

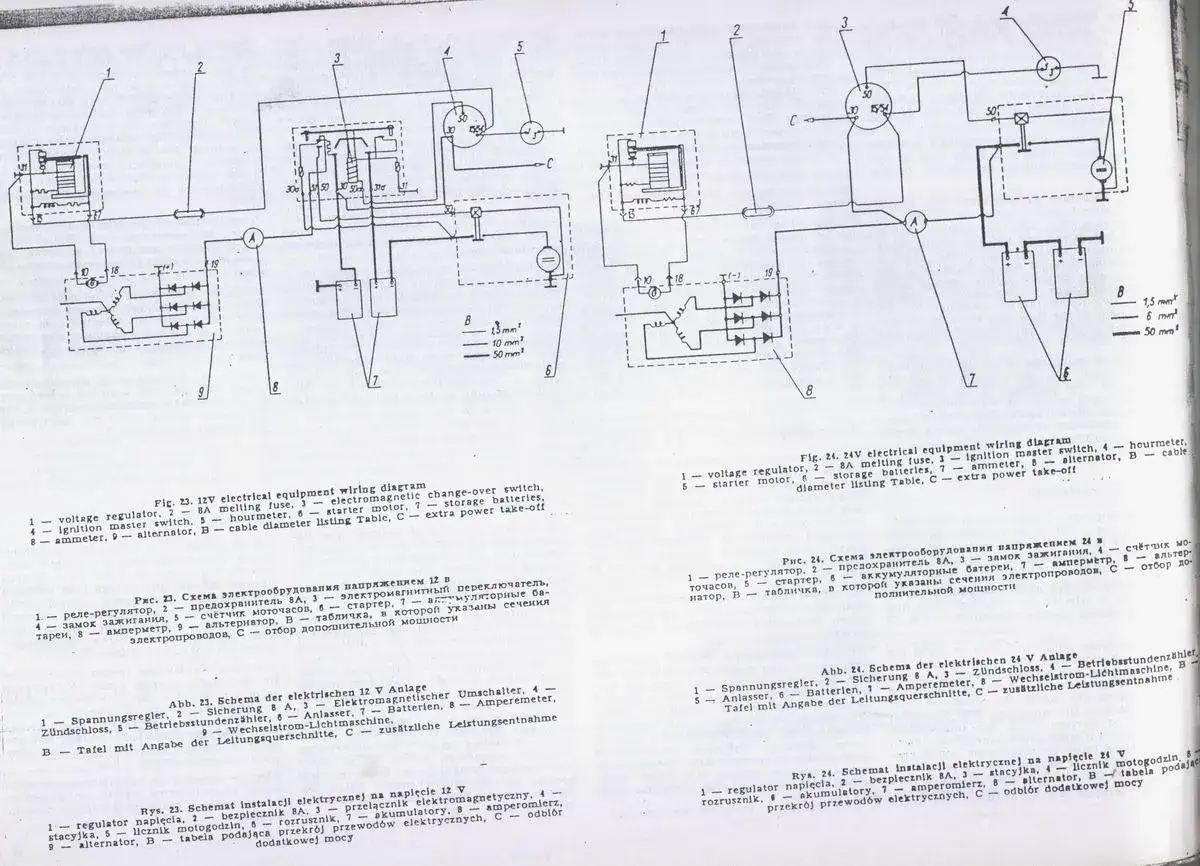

Drugi wariant spotykany w ciągnikach, maszynach budowlanych i starszych pojazdach to właściwy układ 12/24 V. W czasie rozruchu dwa akumulatory 12 V są chwilowo łączone szeregowo, aby rozrusznik otrzymał 24 V. Po uruchomieniu silnika instalacja wraca do pracy 12-woltowej albo rozdziela zasilanie tak, aby osprzęt nie został uszkodzony.
| Rodzaj elementu | Co robi | Typowe zastosowanie |
|---|---|---|
| Przełącznik 12-24 V DC | Włącza lub rozłącza jeden obwód | Oświetlenie LED, wentylator, pompa, sterownik |
| Przełącznik wyboru źródła | Wybiera akumulator albo obwód zasilania | Łodzie, kampery, instalacje pomocnicze |
| Układ 12/24 V z przekaźnikiem | Zmienia sposób połączenia dwóch akumulatorów | Rozrusznik 24 V i osprzęt 12 V |
Jeżeli podłączasz lampę, taśmę LED lub sterownik automatyki, prawdopodobnie potrzebujesz pierwszego typu. Jeżeli widzisz dwa akumulatory, rozrusznik i zacisk sterujący z cewki, mówimy już o układzie przełączającym baterie, a nie o zwykłym włączniku panelowym.
Jak działa układ z dwoma akumulatorami 12 V
W połączeniu równoległym oba akumulatory mają wspólne plusy i minusy. Napięcie pozostaje na poziomie około 12 V, a rośnie dostępna pojemność i zdolność oddawania prądu. W połączeniu szeregowym plus pierwszego akumulatora łączy się z minusem drugiego, dlatego na skrajnych zaciskach pojawia się około 24 V.
TRYB 12 V - połączenie równoległe
+ B1 12 V -----------+
+---- odbiorniki 12 V
+ B2 12 V -----------+
- B1 -----------------+
+---- masa / minus
- B2 -----------------+
TRYB 24 V - połączenie szeregowe
+ B1 12 V -------------------- + rozrusznika 24 V
- B1 -------- + B2
|
- B2 -------------------------- - rozrusznika 24 V
Powyższy rysunek pokazuje zasadę działania, a nie uniwersalny układ zacisków konkretnego modelu. Producenci stosują różne przełączniki, styczniki i przekaźniki, dlatego numer zacisku zawsze trzeba odczytać z obudowy albo instrukcji. Sam wygląd kostki nie wystarcza.
W praktycznym układzie przełącznik często nie przenosi całego prądu rozrusznika. Steruje cewką mocnego przekaźnika lub stycznika, a ten wykonuje przełączenie obwodu mocy. To bezpieczniejsze rozwiązanie, ponieważ prąd rozruchowy może wielokrotnie przekraczać wartość znamionową silnika.
Co pozostaje na 12 V
Oświetlenie, radio, sterowniki, elektrozawory i większość czujników pojazdu powinny być podłączone do obwodu 12 V. W czasie rozruchu trzeba je odseparować od części 24-woltowej albo zasilać przez odpowiednią przetwornicę DC-DC.
Nie zakładam, że urządzenie opisane jako „12/24 V” działa w obu napięciach pod każdym obciążeniem. Czasem dotyczy to tylko elektroniki sterującej, a nie silnika, żarówki czy modułu LED. Sprawdzam osobno zakres napięcia wejściowego i maksymalny prąd.
Prosty schemat dla oświetlenia i automatyki
W instalacji oświetleniowej przełącznik 12/24 V zwykle pracuje jak zwykły element włączający przewód dodatni. Podstawowy układ wygląda tak:
+ akumulator
|
[bezpiecznik]
|
[przełącznik 12/24 V]
|
[lampa / sterownik / przekaźnik]
|
- akumulator
W tym wariancie przełącznik nie zmienia napięcia. Jeśli zasilacz ma 24 V, na wyjściu przełącznika również pojawi się 24 V. Dlatego odbiornik musi mieć zgodny zakres pracy, na przykład 12-24 V DC, albo trzeba zastosować przetwornicę obniżającą napięcie.
Przy większej liczbie lamp lepiej wykorzystać przełącznik tylko do sterowania przekaźnikiem. Prąd oświetlenia płynie wtedy krótszą trasą przez styki przekaźnika, a cienki przewód do panelu obsługuje wyłącznie cewkę. Zmniejsza to spadki napięcia i ogranicza nagrzewanie styków.
Znaczenie typowych zacisków
| Oznaczenie | Najczęstsza funkcja | Uwaga |
|---|---|---|
| + | Zasilanie przełącznika lub podświetlenia | Nie zawsze jest to główny tor prądowy |
| - | Masa albo powrót zasilania | Wymagana przy podświetlanym włączniku |
| IN | Wejście napięcia | Najczęściej trafia tu przewód zza bezpiecznika |
| OUT | Wyjście do odbiornika lub przekaźnika | Sprawdź obciążalność styku |
| COM, NO, NC | Styk wspólny, normalnie otwarty i normalnie zamknięty | Układ zależy od pozycji przełącznika |
W przełączniku kołyskowym z podświetleniem może występować trzeci, czwarty albo piąty pin. Nie ma jednego obowiązującego układu numeracji. Zamiast kierować się kolorami przewodów, sprawdzam ciągłość styków multimetrem przy wyłączonym zasilaniu.
Dobór przewodów bez zgadywania
Prąd obliczam z prostego wzoru I = P / U. Lampa o mocy 120 W pobiera przy 12 V około 10 A, a przy 24 V około 5 A. Wyższe napięcie zmniejsza prąd, ale nie zwalnia z doboru bezpiecznika, przekroju przewodu i odpowiednich zacisków.
Przy długich przewodach liczy się również spadek napięcia. W oświetleniu LED może on powodować przygasanie, migotanie albo problemy z uruchomieniem sterownika. W obwodach 12 V zasilających kilka amperów wybieram możliwie krótkie przewody, solidne połączenia i rozdzielnicę z bezpiecznikami zamiast wielu przypadkowych rozgałęzień.
| Przykładowe obciążenie | Prąd przy 12 V | Prąd przy 24 V | Praktyczna uwaga |
|---|---|---|---|
| 60 W oświetlenia | 5 A | 2,5 A | Dobry obwód dla przełącznika panelowego |
| 120 W oświetlenia | 10 A | 5 A | Przy długim przewodzie rozważ przekaźnik |
| 240 W oświetlenia | 20 A | 10 A | Potrzebny dokładny dobór przewodu i bezpiecznika |
Te wartości pokazują zasadę, a nie gotowe nastawy zabezpieczeń. Bezpiecznik powinien chronić przede wszystkim przewód, a nie tylko odbiornik. Montuję go możliwie blisko źródła zasilania, szczególnie w instalacji prowadzonej w pojeździe, altanie lub szafce automatyki.
Przy rozruszniku nie stosuję zwykłego przełącznika kołyskowego. Potrzebny jest element o określonej zdolności łączeniowej dla prądu stałego DC, z zapasem na prąd rozruchowy. Styki przeznaczone dla 10 A mogą skleić się albo wypalić po podłączeniu obciążenia o zupełnie innym charakterze.
Najczęstsze błędy przy podłączaniu
Najbardziej ryzykowne jest bezpośrednie połączenie dwóch akumulatorów bez pewności, w jakiej pozycji znajdują się styki przełącznika. W jednej chwili można utworzyć zwarcie, a w innej podać 24 V na instalację 12 V. Dlatego przed podłączeniem przewodów rozrysowuję każdą pozycję przełącznika osobno.
- Mylenie przełącznika z przetwornicą - element opisany jako 12/24 V nie musi zmieniać napięcia.
- Łączenie akumulatorów o różnym stanie - mogą nierówno przyjmować prąd i szybciej się zużywać.
- Brak separacji odbiorników 12 V - skok do 24 V może uszkodzić elektronikę.
- Za mały przekrój przewodu - powoduje spadek napięcia, grzanie i problemy z rozruchem.
- Brak bezpiecznika przy akumulatorze - zwarcie przewodu może stać się źródłem pożaru.
- Przełączanie pod obciążeniem - łuk elektryczny niszczy styki i może skleić przełącznik.
Nie używam też pozycji „oba” w przełączniku akumulatorowym bez sprawdzenia instrukcji. W niektórych modelach oznacza ona równoległe połączenie baterii, w innych może prowadzić do zupełnie innego układu. Ta sama nazwa funkcji nie gwarantuje identycznego schematu zacisków.
Przeczytaj również: Oznaczenia na włączniku światła - co znaczą L, COM i N?
Jak sprawdzić układ przed uruchomieniem
- Odłącz oba akumulatory i oznacz przewody.
- Sprawdź miernikiem, które zaciski łączą się w każdej pozycji.
- Narysuj osobno tryb 12 V, tryb 24 V i pozycję wyłączoną.
- Zweryfikuj napięcie między punktami, które mają zasilać odbiorniki.
- Podłącz najpierw obwód sterowania, a dopiero później obwód mocy.
- Wykonaj próbę z bezpiecznikiem o właściwej wartości i obserwuj przewody oraz styki.
Jeżeli przełącznik steruje układem rozruchowym w ciągniku albo maszynie, sprawdzam również oznaczenia zacisków według normy producenta. Zacisk 50 bywa związany z uruchamianiem rozrusznika, 30 z zasilaniem stałym, a 31 z masą, ale nie traktuję tych oznaczeń jako zamiennika dokumentacji konkretnego urządzenia.
Kiedy lepiej użyć przekaźnika albo sterownika
Ręczny przełącznik sprawdza się przy pojedynczej lampie, pompie lub prostym obwodzie. Gdy dochodzą czujniki, automatyczne załączanie, harmonogramy albo zdalne sterowanie, bezpieczniej rozdzielić część logiczną od obwodu mocy.
W automatyce domowej i ogrodowej sterownik może pracować przy 12 V, a odbiornik przy 24 V, lecz oba obwody muszą mieć wspólny, poprawnie zaprojektowany sposób sterowania. Czasem potrzebny jest przekaźnik z separacją galwaniczną, czyli elementem, który pozwala sterować obciążeniem bez bezpośredniego łączenia jego obwodu z elektroniką.
Dobrym przykładem jest oświetlenie ogrodu. Czujnik zmierzchu podaje niewielki sygnał na moduł przekaźnikowy, a dopiero styki przekaźnika włączają grupę lamp 24 V. Dzięki temu przełącznik i sterownik nie przenoszą całego prądu obciążenia, a awaria jednej lampy nie musi wyłączyć całego systemu.
Ostatnia kontrola przed podaniem zasilania
Przed zamknięciem obudowy sprawdzam polaryzację, dokręcenie zacisków, obecność bezpiecznika i napięcie w każdym trybie pracy. Szczególną uwagę zwracam na punkt, w którym instalacja przechodzi z 12 V na 24 V, bo właśnie tam najłatwiej omyłkowo podłączyć odbiornik do niewłaściwej szyny.
- Odbiornik ma napięcie zgodne z zasilaniem.
- Przełącznik ma oznaczenie dla 12/24 V DC, a nie tylko dla prądu przemiennego.
- Prąd znamionowy styku przewyższa prąd obciążenia z bezpiecznym zapasem.
- Przewód dodatni jest zabezpieczony możliwie blisko akumulatora.
- Akumulatory mają podobną pojemność, typ i stan techniczny.
- Rozrusznik 24 V oraz osprzęt 12 V są od siebie odseparowane.
Jeżeli nie potrafisz jednoznacznie odtworzyć obu pozycji przełącznika na podstawie pomiaru i dokumentacji, nie podawaj napięcia „na próbę”. W układach 12/24 V kilka minut poświęconych na pomiar zwykle oszczędza znacznie więcej czasu niż późniejsze szukanie uszkodzonego sterownika, przekaźnika albo instalacji.
