Najważniejsze informacje o sterowaniu światłem z wielu miejsc
- Dwa punkty sterowania wymagają dwóch łączników schodowych.
- Trzy lub więcej punktów oznaczają dwa łączniki schodowe oraz co najmniej jeden krzyżowy pomiędzy nimi.
- Łącznik krzyżowy nie działa samodzielnie. Musi współpracować z parą łączników schodowych.
- Przewody i zaciski trzeba rozpoznać na podstawie oznaczeń oraz pomiaru, a nie wyłącznie koloru izolacji.
- Prace przy instalacji 230 V najlepiej powierzyć elektrykowi, szczególnie w starszym budynku.
Jak działa układ schodowy i krzyżowy
Klasyczny układ schodowy pozwala sterować jedną lampą z . Jeden łącznik znajduje się zwykle na dole schodów, a drugi na górze. Naciśnięcie dowolnego klawisza zmienia stan obwodu, więc światło można zapalić na dole i zgasić na piętrze, bez wracania do pierwszego punktu.

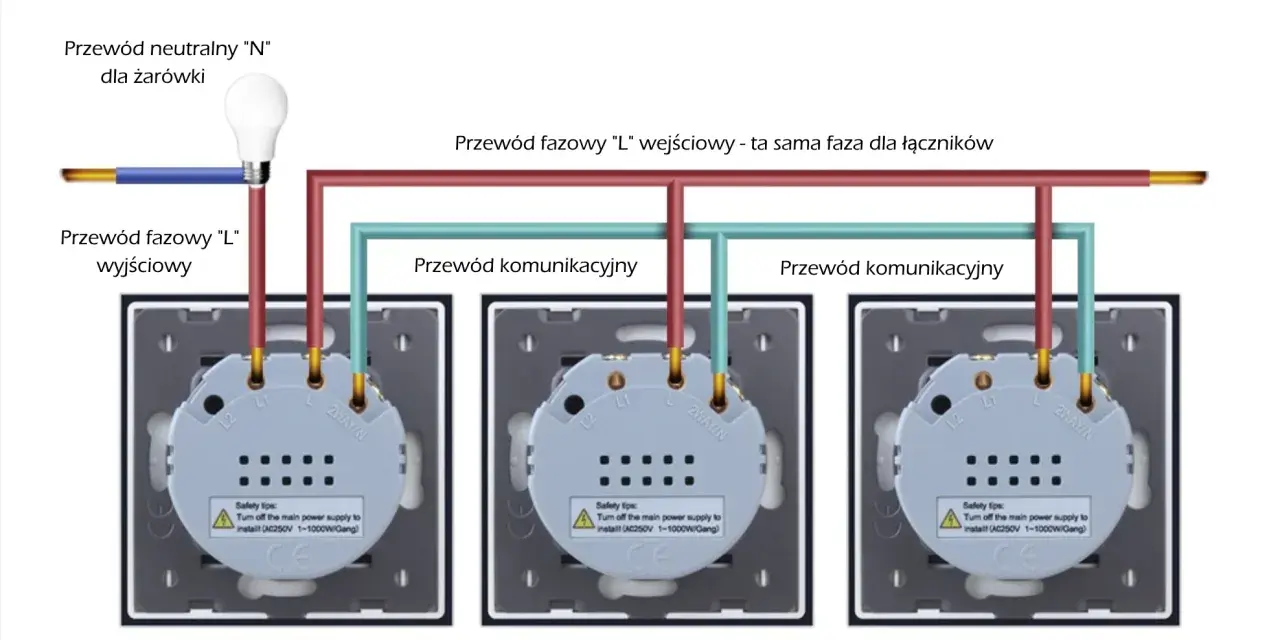

Przy trzech punktach sterowania dwa skrajne miejsca nadal zajmują łączniki schodowe, natomiast pomiędzy nimi montuje się łącznik krzyżowy. Jego zadaniem jest przełączanie dwóch przewodów korespondencyjnych w taki sposób, aby obwód można było zamknąć albo przerwać z każdego miejsca.
W praktyce układ wyłącznika schodowego i krzyżowego działa trochę jak trasa z kilkoma przełączanymi odcinkami. Nie ma jednego stałego przycisku „włącz” i „wyłącz”, ponieważ każdy klawisz po zmianie położenia wpływa na dalszy przebieg obwodu. To właśnie dlatego światło reaguje prawidłowo niezależnie od tego, z którego miejsca zaczynamy.
Łącznik czy wyłącznik
W języku potocznym często mówi się „włącznik” albo „wyłącznik”, ale fachowa nazwa tego elementu to łącznik instalacyjny. Określenie „schodowy” opisuje sposób pracy z dwoma punktami, a „krzyżowy” odnosi się do elementu pośredniego, który rozszerza układ na trzy lub więcej miejsc.
Ile punktów sterowania można zbudować
Liczba punktów zależy od liczby łączników krzyżowych. Na obu końcach układu zawsze znajdują się łączniki schodowe, a pomiędzy nimi można dodać jeden lub kilka elementów krzyżowych. Dzięki temu ta sama lampa może być obsługiwana z całego ciągu komunikacyjnego.
| Liczba miejsc sterowania | Potrzebne elementy | Przykładowe zastosowanie |
|---|---|---|
| 2 | 2 łączniki schodowe | Dół i góra krótkich schodów |
| 3 | 2 łączniki schodowe i 1 krzyżowy | Schody z półpiętrem |
| 4 | 2 łączniki schodowe i 2 krzyżowe | Długi korytarz lub klatka schodowa |
| 5 i więcej | 2 łączniki schodowe oraz kolejne krzyżowe | Duży dom, pensjonat, biuro |
Najważniejsza zasada brzmi prosto: łącznik krzyżowy montuje się pomiędzy dwoma schodowymi. Nie powinien zastępować elementu skrajnego. Jeśli w sklepie znajdziemy produkt opisany jako „krzyżowy”, nie oznacza to, że można użyć go jako zwykłego włącznika pojedynczego.
W domu jednorodzinnym dobrze sprawdza się taki układ przy długich schodach, przejściu między garażem a częścią mieszkalną oraz w korytarzu z kilkoma wejściami. W salonie sens ma wtedy, gdy chcemy sterować jedną grupą opraw z kilku stron pomieszczenia. Przy większej liczbie punktów klasyczne rozwiązanie staje się jednak bardziej pracochłonne w montażu.
Jak zaplanować instalację przed montażem
Najwięcej problemów powstaje nie przy samym osadzaniu mechanizmu, lecz przy złym zaplanowaniu tras przewodów. Zanim kupię osprzęt, ustalam liczbę punktów sterowania, miejsce lampy i położenie puszek. Dopiero wtedy można ocenić, czy istniejące przewody pozwolą rozbudować obwód.
Co trzeba sprawdzić
- czy instalacja ma dwa skrajne łączniki schodowe,
- czy między kolejnymi puszkami poprowadzono odpowiednią liczbę żył,
- czy mechanizmy należą do tej samej serii i pasują do puszek oraz ramek,
- czy obciążenie oświetlenia mieści się w parametrach łączników,
- czy przewody nie są uszkodzone albo połączone według starego, nietypowego schematu.
W nowych instalacjach kolory przewodów pomagają w identyfikacji, ale w starszych domach nie traktowałbym ich jako pewnego dowodu. Przewód o niewłaściwie użytym kolorze może wyglądać jak neutralny, mimo że pełni inną funkcję. Brak napięcia trzeba potwierdzić odpowiednim przyrządem, a nie tylko wyłączeniem jednego bezpiecznika.
Sam łącznik krzyżowy ma zwykle cztery zaciski, które tworzą dwa tory przełączane. Oznaczenia mogą różnić się między producentami, dlatego przed podłączeniem trzeba sprawdzić schemat nadrukowany na mechanizmie. Zestawienie przewodów „na oko” często kończy się tym, że światło działa tylko z jednego miejsca albo reaguje odwrotnie niż powinno.
Przeczytaj również: Sterowanie oświetleniem ogrodowym - jak zaplanować automatykę?
Bezpieczeństwo przy pracach
Przed każdą ingerencją należy wyłączyć właściwy obwód w rozdzielnicy, zabezpieczyć go przed przypadkowym załączeniem i sprawdzić brak napięcia. Wyłącznik w ścianie nie odcina całej instalacji, dlatego nie wolno uznawać zgaszonej lampy za dowód bezpieczeństwa.Jeżeli nie znamy przebiegu przewodów, mamy instalację aluminiową, kilka obwodów w jednej puszce albo niejasne mostki, rozsądniej zlecić pracę elektrykowi. Koszt samego mechanizmu standardowego zwykle mieści się mniej więcej w przedziale 15-80 zł, ale przeróbka przewodów, kucie ścian i diagnoza starej instalacji mogą kosztować znacznie więcej niż zakup osprzętu.
Najczęstsze błędy i szybka diagnoza
Jeżeli układ nie działa, nie zawsze oznacza to uszkodzony łącznik. Częściej problemem jest zamiana zacisku wspólnego z jednym z zacisków przełączanych albo przerwanie jednej z żył pomiędzy puszkami.
| Objaw | Prawdopodobna przyczyna | Co sprawdzić |
|---|---|---|
| Światło działa tylko z jednego miejsca | Błędne podłączenie zacisku wspólnego lub przewodu przełączanego | Oznaczenia mechanizmu i ciągłość przewodów |
| Nie działa żaden punkt | Brak zasilania, przerwana żyła albo źle podłączona lampa | Zabezpieczenie, napięcie i połączenia w puszkach |
| Światło miga | Luźny zacisk, uszkodzony mechanizm lub problem z oprawą LED | Dokręcenie połączeń przez osobę uprawnioną i kompatybilność oprawy |
| Układ działa odwrotnie | Zamienione pary przewodów w łączniku krzyżowym | Schemat producenta i kolejność par zacisków |
Nie polecam zaczynać od wymiany wszystkich elementów. Najpierw sprawdziłbym, czy problem pojawił się po remoncie, wymianie ramki albo montażu lampy. Jeśli wcześniej wszystko działało, a usterka wystąpiła nagle, bardziej prawdopodobny jest luźny przewód, zużyty mechanizm lub problem w oprawie niż nagła zmiana całego schematu.
Podświetlenie LED w łączniku również może mieć znaczenie. Niektóre rozwiązania powodują delikatne żarzenie lub miganie energooszczędnych źródeł światła, zwłaszcza gdy przez układ podświetlenia płynie niewielki prąd. W takiej sytuacji trzeba sprawdzić zgodność konkretnego mechanizmu z oprawą albo zastosować inne rozwiązanie przewidziane przez producenta.
Klasyczny układ czy sterowanie inteligentne
Tradycyjny zestaw łączników jest prosty, odporny na awarie i działa bez aplikacji, sieci Wi-Fi oraz centrali. To mój pierwszy wybór przy zwykłych schodach, szczególnie gdy instalacja jest już wykonana i wystarczy rozsądnie dołożyć jeden punkt sterowania.
Automatyka zaczyna wygrywać wtedy, gdy poza ręcznym sterowaniem chcemy dodać czujnik ruchu, harmonogram, zdalny dostęp albo sceny świetlne. Moduł dopuszkowy lub przekaźnik współpracujący z przyciskami może uprościć obsługę dużej liczby miejsc, ale trzeba sprawdzić wymagany przewód neutralny, minimalne obciążenie i zgodność z lampami LED.| Rozwiązanie | Mocne strony | Ograniczenia |
|---|---|---|
| Układ schodowy i krzyżowy | Niezależność od sieci, niski koszt, intuicyjna obsługa | Więcej przewodów i trudniejsza rozbudowa |
| Przyciski z modułem automatyki | Łatwa rozbudowa o sceny i czujniki | Wymaga zgodności urządzeń i poprawnego zasilania |
| Czujniki ruchu | Automatyczne światło na schodach i w korytarzu | Możliwe błędne zadziałania i ograniczona kontrola ręczna |
Nie zamieniałbym klasycznej instalacji na inteligentną tylko dlatego, że jest modna. Jeżeli potrzebujemy wyłącznie włączania i wyłączania światła z trzech miejsc, mechaniczny układ będzie zwykle tańszy i łatwiejszy do utrzymania. Automatykę warto wybrać wtedy, gdy rozwiązuje konkretny problem, a nie tylko dodaje kolejną aplikację.
Jak dobrać osprzęt do konkretnego miejsca
Do suchego korytarza wystarczy standardowy mechanizm o parametrach typowych dla domowych obwodów oświetleniowych, często oznaczany jako 10 AX lub 16 AX przy 250 V. W garażu, pralni albo przy wejściu z zewnątrz trzeba zwrócić uwagę na stopień ochrony IP oraz odporność na wilgoć i kurz.
Przy wyborze liczy się także sposób montażu. Mechanizm podtynkowy wymaga odpowiedniej puszki, a wersja natynkowa sprawdzi się tam, gdzie nie chcemy kuć ściany. W jednej serii osprzętu łatwiej dobrać ramki, kolor i wariant z podświetleniem, ale nie należy zakładać, że elementy różnych producentów będą mechanicznie kompatybilne.
Do jednej grupy lamp można zastosować łącznik pojedynczy, natomiast przy dwóch niezależnych obwodach potrzebny będzie odpowiedni wariant podwójny. Trzeba wtedy sprawdzić, czy producent przewidział funkcję krzyżową dla obu klawiszy. Nie każdy podwójny mechanizm obsługuje dwa niezależne układy krzyżowe.
Przy wymianie starego osprzętu zrobiłbym zdjęcie po odłączeniu zasilania i oznaczył przewody przed demontażem, ale takie zdjęcie jest tylko pomocą organizacyjną. Nie zastępuje pomiaru ani schematu zacisków. To szczególnie ważne, gdy w puszce znajduje się kilka obwodów lub wcześniejsze przeróbki wykonano bez dokumentacji.
Dobry układ zaczyna się od właściwego planu przewodów
Jeżeli światłem trzeba sterować z trzech lub większej liczby miejsc, rozwiązanie jest jasne: dwa łączniki schodowe na końcach i elementy krzyżowe pomiędzy nimi. Najwięcej zależy od poprawnego rozpoznania zacisków, ciągłości przewodów i dopasowania mechanizmu do istniejącej instalacji.
W nowym domu warto od razu zostawić zapas w puszkach i zaplanować dodatkowy punkt sterowania, nawet jeśli dziś nie jest potrzebny. Przy remoncie rozsądniejsza może być automatyka, szczególnie gdy prowadzenie nowych przewodów oznacza kucie kilku ścian. Najtańszy element nie zawsze daje najtańsze rozwiązanie, jeśli jego montaż wymaga później kosztownych poprawek.
Moja praktyczna rada jest prosta: przy nieskomplikowanym układzie wybierz sprawdzony osprzęt mechaniczny, a przy rozbudowanym domu rozważ automatykę dopiero po sprawdzeniu instalacji. W obu przypadkach bezpieczeństwo połączeń i poprawny pomiar mają większe znaczenie niż sam wygląd klawisza.
