Gdy lampa, pompa albo silnik mają uruchamiać się automatycznie, szybko pojawia się pytanie, czym różnią się styki NO i NC w styczniku. Najważniejsza zasada jest prosta: NO zamyka obwód po zadziałaniu cewki, a NC otwiera go w tym samym momencie. Poniżej wyjaśniam oznaczenia, przebieg działania, przykłady z oświetlenia i automatyki oraz błędy, przez które układ zachowuje się inaczej, niż oczekujemy.
NO przewodzi po załączeniu cewki, a NC przed nim
- NO oznacza styk normalnie otwarty, który zwiera się po podaniu napięcia na cewkę.
- NC oznacza styk normalnie zamknięty, który rozwiera się po zadziałaniu stycznika.
- Typowe oznaczenia to 13-14 dla NO oraz 21-22 dla NC.
- Zaciski A1 i A2 służą do zasilania cewki, a L1/T1, L2/T2 i L3/T3 do obwodu głównego.
- Styki pomocnicze NO i NC służą głównie do sterowania, blokad, samopodtrzymania i sygnalizacji, a nie do zasilania dużych odbiorników.
Co naprawdę oznaczają styki NO i NC
Skróty pochodzą od angielskich określeń normally open i normally closed. „Normalnie” oznacza tutaj stan stycznika przy niezasilonej cewce, a nie typowy stan urządzenia w domu. To rozróżnienie jest ważne, bo stycznik może sterować lampą, która zwykle świeci, ale jego styk nadal może być typu NO.
Styk NO jest w spoczynku rozwarty, więc prąd przez niego nie płynie. Po zasileniu cewki elektromagnes przyciąga ruchomy element i zamyka tor NO. Styk NC działa odwrotnie: w stanie spoczynku przewodzi, a po załączeniu stycznika zostaje otwarty.
| Stan cewki | Styk NO | Styk NC |
|---|---|---|
| Cewka nie jest zasilana | Otwarty, brak przejścia | Zamknięty, jest przejście |
| Cewka jest zasilana | Zamknięty, jest przejście | Otwarty, brak przejścia |
Najczęstsze nieporozumienie polega na utożsamianiu NO z „wyłączonym odbiornikiem”, a NC z „włączonym odbiornikiem”. To nie zawsze prawda. Rodzaj styku opisuje jego zachowanie względem cewki stycznika, natomiast to, co ostatecznie dzieje się z lampą lub silnikiem, zależy od całego schematu.
Jak stycznik przełącza obwód po zasileniu cewki
Na zaciski A1 i A2 podaje się napięcie zgodne z oznaczeniem cewki, na przykład 230 V AC albo 24 V DC. Cewka wytwarza pole magnetyczne, które przesuwa zworę i jednocześnie zmienia położenie styków głównych oraz pomocniczych.
W obwodzie mocy stycznik najczęściej ma zaciski 1L1, 3L2 i 5L3 po stronie zasilania oraz 2T1, 4T2 i 6T3 po stronie odbiornika. Po zadziałaniu stycznika styki główne zamykają obwód i mogą zasilić na przykład silnik, grzałkę lub grupę opraw.
W tym samym czasie zmienia się stan styków pomocniczych. Para 13-14, czyli NO, zostaje zwarta, a para 21-22, czyli NC, zostaje rozwarta. Po odłączeniu napięcia od cewki sprężyna przywraca stycznik do pozycji spoczynkowej.
Co oznacza napięcie cewki
Stycznik z cewką 230 V AC nie może być traktowany jak odpowiednik wersji 24 V DC. Napięcie cewki musi odpowiadać napięciu sterowania, ponieważ zbyt niskie napięcie może uniemożliwić zadziałanie, a zbyt wysokie grozi uszkodzeniem.
W przypadku cewki prądu stałego trzeba dodatkowo sprawdzić oznaczenia biegunowości, zwłaszcza gdy stycznik ma wbudowaną diodę lub moduł przeciwprzepięciowy. Przy cewkach AC biegunowość zwykle nie ma znaczenia, ale zawsze pierwszeństwo ma schemat producenta.

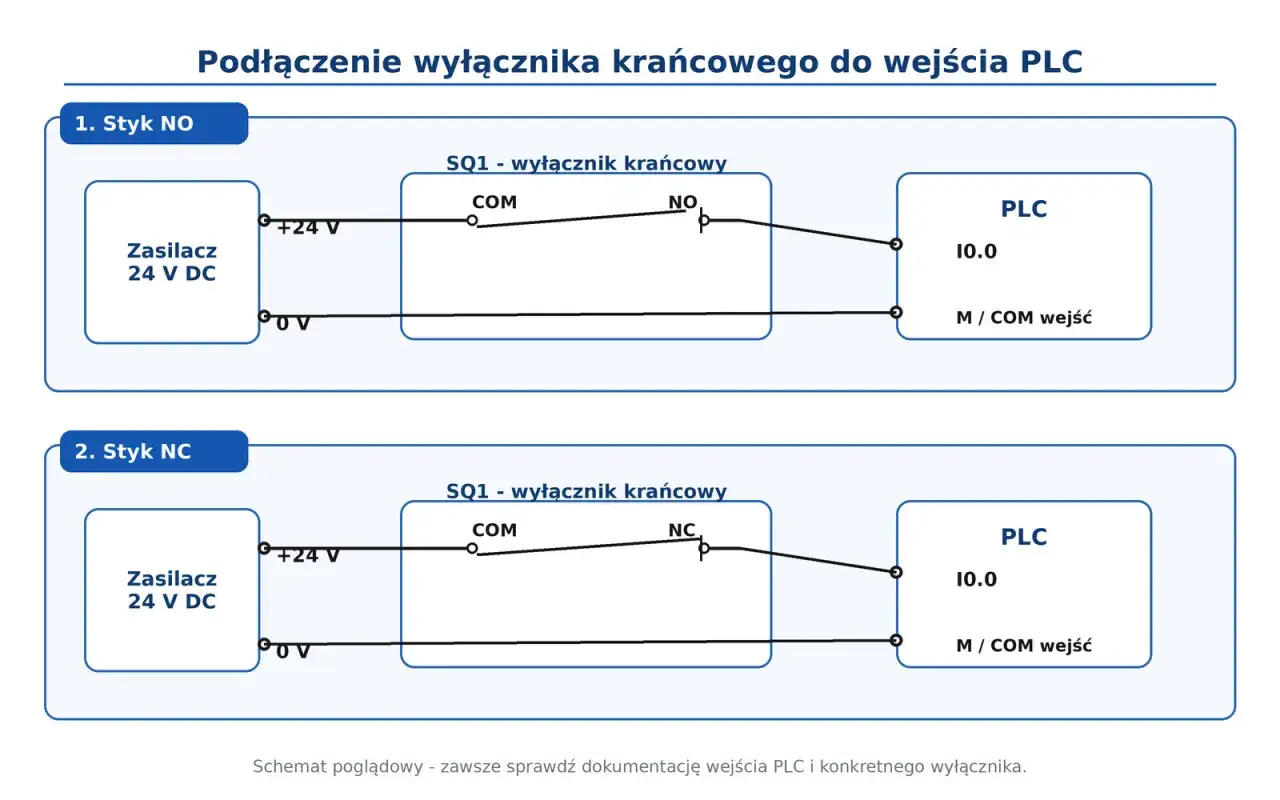

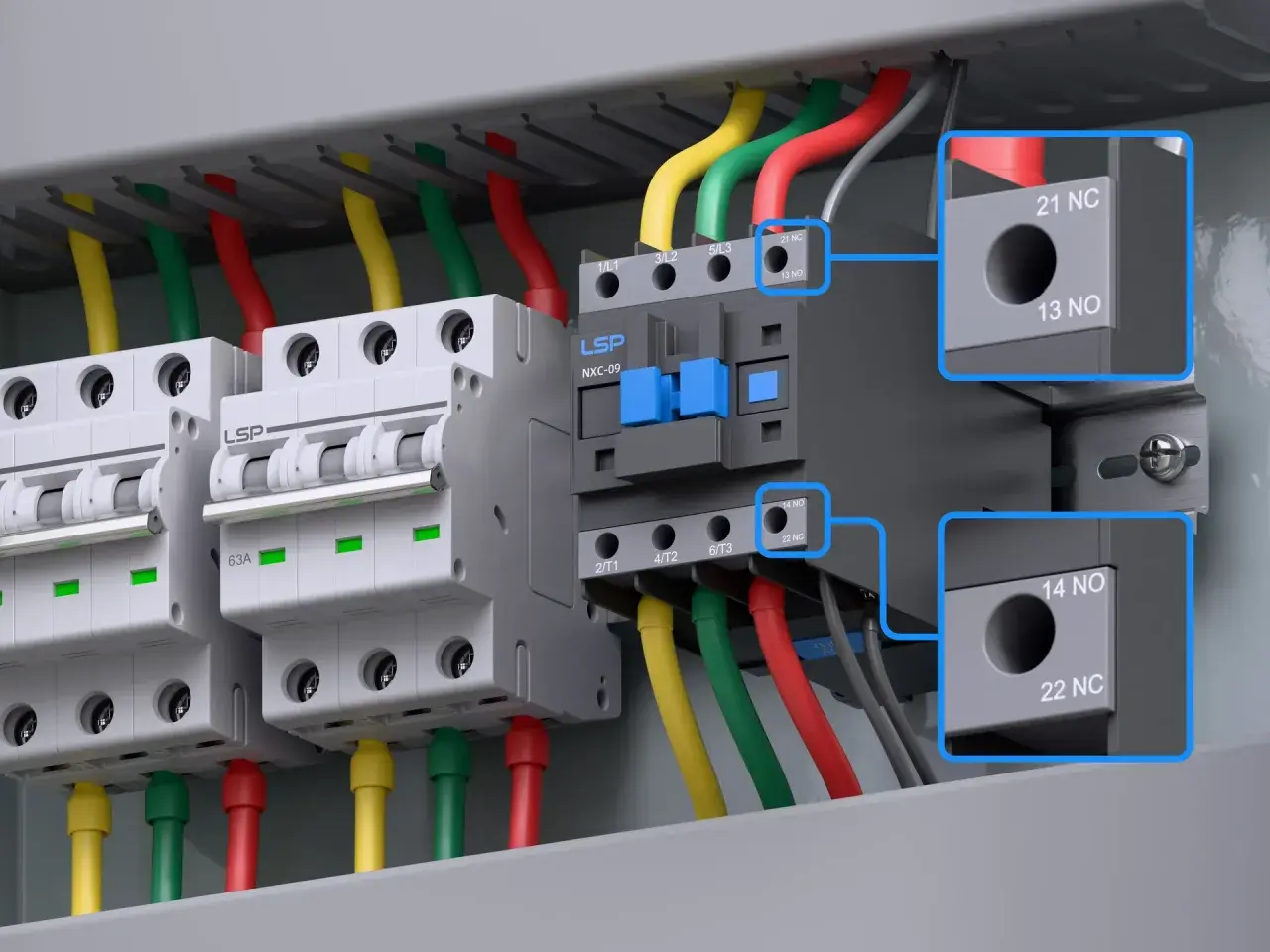

Jak czytać oznaczenia 13-14 i 21-22
Numeracja zacisków pozwala szybko rozpoznać funkcję styku. W typowym oznaczeniu pierwsza cyfra identyfikuje kolejną parę, a druga wskazuje rodzaj styku. Nie każdy model ma oba rodzaje styków w standardzie, dlatego przed zakupem trzeba sprawdzić konfigurację lub możliwość dołączenia bloku pomocniczego.
| Oznaczenie | Rodzaj | Stan bez zasilania cewki | Typowe zastosowanie |
|---|---|---|---|
| 13-14 | NO, zwierny | Rozwarty | Samopodtrzymanie, sygnalizacja pracy, uruchamianie kolejnego obwodu |
| 21-22 | NC, rozwierny | Zamknięty | Blokada, sygnalizacja postoju, przerwanie obwodu sterowania |
| A1-A2 | Cewka | Bez napięcia | Sterowanie mechanizmem stycznika |
| 1L1-2T1, 3L2-4T2, 5L3-6T3 | Styki główne | Zwykle rozwarte | Przełączanie obwodu mocy |
Styki pomocnicze mają zwykle mniejszą obciążalność niż styki główne. Nie podłączałbym do pary 13-14 dużego silnika tylko dlatego, że stycznik ma odpowiednią moc. O dopuszczalnym prądzie decyduje parametr konkretnego styku, a nie sam wygląd urządzenia.
Praktyczne zastosowania w oświetleniu i automatyce
Automatyczne włączanie oświetlenia
Jeśli czujnik ruchu, zegar astronomiczny albo sterownik inteligentnego domu ma załączać większą grupę lamp, jego wyjście może sterować cewką stycznika. Po otrzymaniu sygnału stycznik zamyka styki główne i podaje zasilanie na oprawy przez odpowiednio dobrany obwód mocy.
W takim układzie NO jest naturalnym wyborem, gdy oświetlenie ma być wyłączone w stanie spoczynku. Po awarii sterowania lub zaniku napięcia cewka odpadnie, a światło zgaśnie. To rozwiązanie jest proste, ale nie zawsze najlepsze dla oświetlenia awaryjnego, gdzie wymagane jest działanie odwrotne.
Samopodtrzymanie przycisku START
W klasycznym układzie START-STOP przycisk START jest chwilowym stykiem NO. Po jego naciśnięciu cewka stycznika zostaje zasilona, a styk pomocniczy 13-14 zamyka się i podtrzymuje zasilanie cewki po puszczeniu przycisku.
Przycisk STOP jest zwykle stykiem NC i znajduje się szeregowo w obwodzie cewki. Naciśnięcie STOP rozłącza sterowanie, stycznik odpada, a 13-14 wraca do stanu otwartego. Ten układ dobrze pokazuje, że NO i NC często pracują razem, zamiast pełnić konkurencyjne funkcje.
Przeczytaj również: Jak podłączyć czujnik zmierzchu do lampy 230 V?
Blokada dwóch urządzeń
Para NC może służyć do blokady elektrycznej. Przykładowo, styk NC pierwszego stycznika umieszcza się w obwodzie cewki drugiego. Gdy pierwszy stycznik zadziała, jego NC się otworzy i uniemożliwi jednoczesne załączenie drugiego urządzenia.
Takie rozwiązanie spotyka się przy zmianie kierunku obrotów silnika, przełączaniu źródeł zasilania albo rozdzielaniu trybu grzania i chłodzenia. Przy układach o większym ryzyku nie wystarcza jednak sama blokada elektryczna. Potrzebna może być także blokada mechaniczna i właściwe zabezpieczenia.
Najczęstsze błędy przy podłączaniu
Pierwszy błąd to pomylenie zacisków cewki ze stykami pomocniczymi. A1 i A2 nie są wejściem ani wyjściem dla lampy. To obwód sterujący, który uruchamia mechanizm stycznika.
Drugi problem pojawia się wtedy, gdy ktoś podłącza przewód do 13 zamiast do 14 albo do 21 zamiast do 22, nie sprawdzając schematu. Sama obecność numeru na obudowie nie wystarczy. Przed podaniem napięcia trzeba potwierdzić funkcję zacisków na diagramie konkretnego modelu.
- Nie dobieraj stycznika wyłącznie po maksymalnym prądzie. Uwzględnij rodzaj obciążenia, szczególnie prąd rozruchowy silnika.
- Nie używaj styku pomocniczego do zasilania odbiornika, jeśli jego obciążalność jest zbyt mała.
- Nie zakładaj, że stycznik z cewką 230 V zadziała poprawnie przy sterowaniu 24 V.
- Nie pomijaj zabezpieczenia nadprądowego i ochrony przeciwporażeniowej.
- Po odłączeniu zasilania sprawdź brak napięcia odpowiednim przyrządem, a nie tylko położenie wyłącznika.
W praktyce szczególnie zdradliwe bywają obciążenia LED. Zasilacze opraw mogą powodować duży prąd udarowy, mimo że ich moc znamionowa wygląda niepozornie. Przy większej liczbie lamp trzeba sprawdzić kategorię użytkowania i zalecenia producenta stycznika, zamiast opierać się wyłącznie na sumie watów.
Jedno sprawdzenie, które oszczędza najwięcej problemów
Przed podłączeniem spójrz na stycznik w trzech miejscach: napięcie cewki przy A1-A2, oznaczenia obwodu głównego oraz funkcje styków pomocniczych. Jeśli widzisz 13-14, myśl o styku NO, a przy 21-22 o NC, ale ostatecznie potwierdź to na schemacie urządzenia.
Najprostszy sposób zapamiętania zasady brzmi tak: bez zasilania cewki NO jest otwarty, a NC zamknięty. Po zadziałaniu stycznika sytuacja się odwraca. Przy instalacjach 230 V i układach trójfazowych połączenia powinien wykonać elektryk z odpowiednimi uprawnieniami, bo poprawne rozpoznanie zacisków to dopiero początek bezpiecznego montażu.
