Przy sterowaniu światłem, pompą ogrodową albo urządzeniem w domu inteligentnym łatwo wybrać element tylko na podstawie liczby amperów. To jednak za mało. Porównanie stycznika i przekaźnika pokazuje, kiedy wystarczy mały element sterujący, a kiedy potrzebny jest aparat odporny na większe prądy, częste przełączanie i obciążenia indukcyjne.
Najważniejsze różnice w kilku praktycznych punktach
- Przekaźnik najczęściej steruje sygnałami i mniejszymi odbiornikami.
- Stycznik służy do przełączania większych mocy, silników i rozbudowanych obwodów oświetleniowych.
- O wyborze decyduje nie tylko prąd znamionowy, lecz także rodzaj obciążenia i prąd rozruchowy.
- Obwód LED może mieć wysoki prąd udarowy, mimo że jego moc na tabliczce jest niewielka.
- Stycznik nie zastępuje wyłącznika nadprądowego ani zabezpieczenia przeciążeniowego silnika.
Stycznik a przekaźnik w praktyce
Oba urządzenia działają podobnie. Sygnał podany na cewkę powoduje zmianę położenia styków, a te załączają lub rozłączają drugi obwód. Różnica polega przede wszystkim na tym, jakie obciążenia mogą bezpiecznie przełączać i jak długo mają pracować w takich warunkach.
Przekaźnik traktuję jako element sterujący. Dobrze sprawdza się przy sygnałach z centrali automatyki, sterowaniu elektrozaworem, małym oświetleniem albo przekazywaniu informacji między dwoma obwodami. Występuje też w mocniejszych odmianach, dlatego nie można zakładać, że każdy przekaźnik ma małą obciążalność.

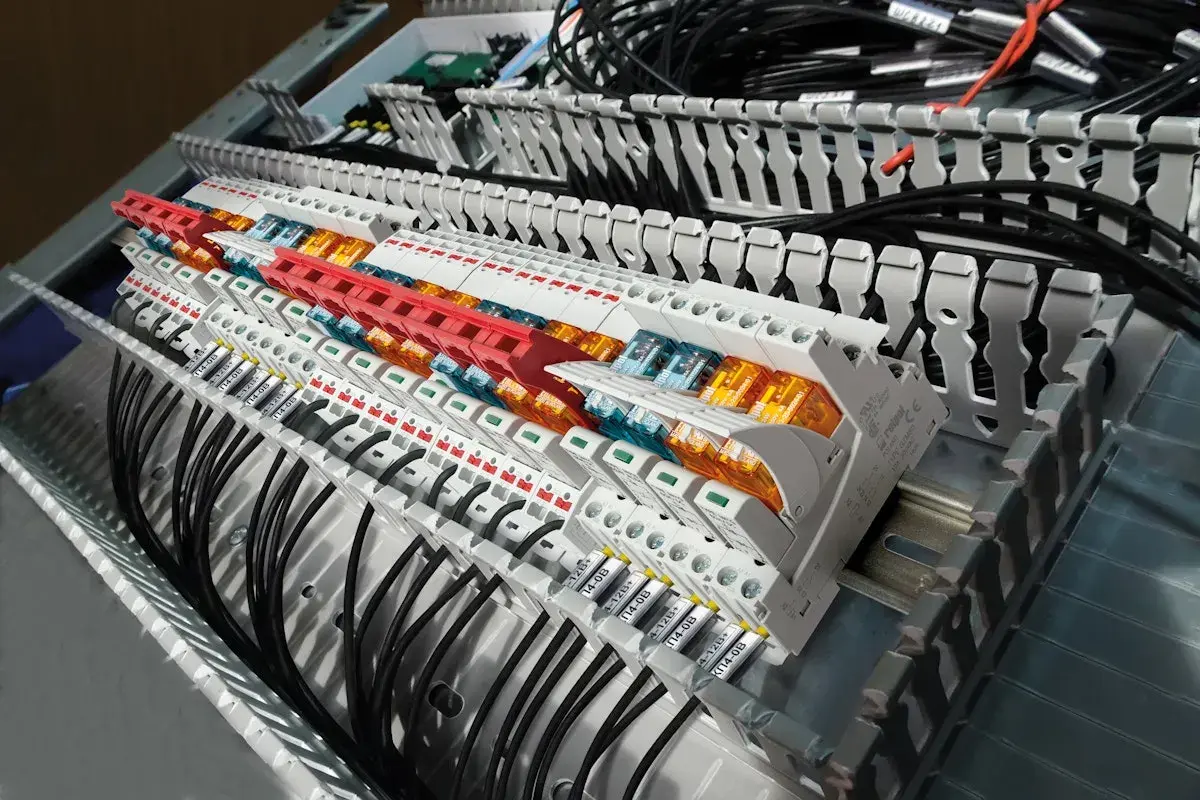

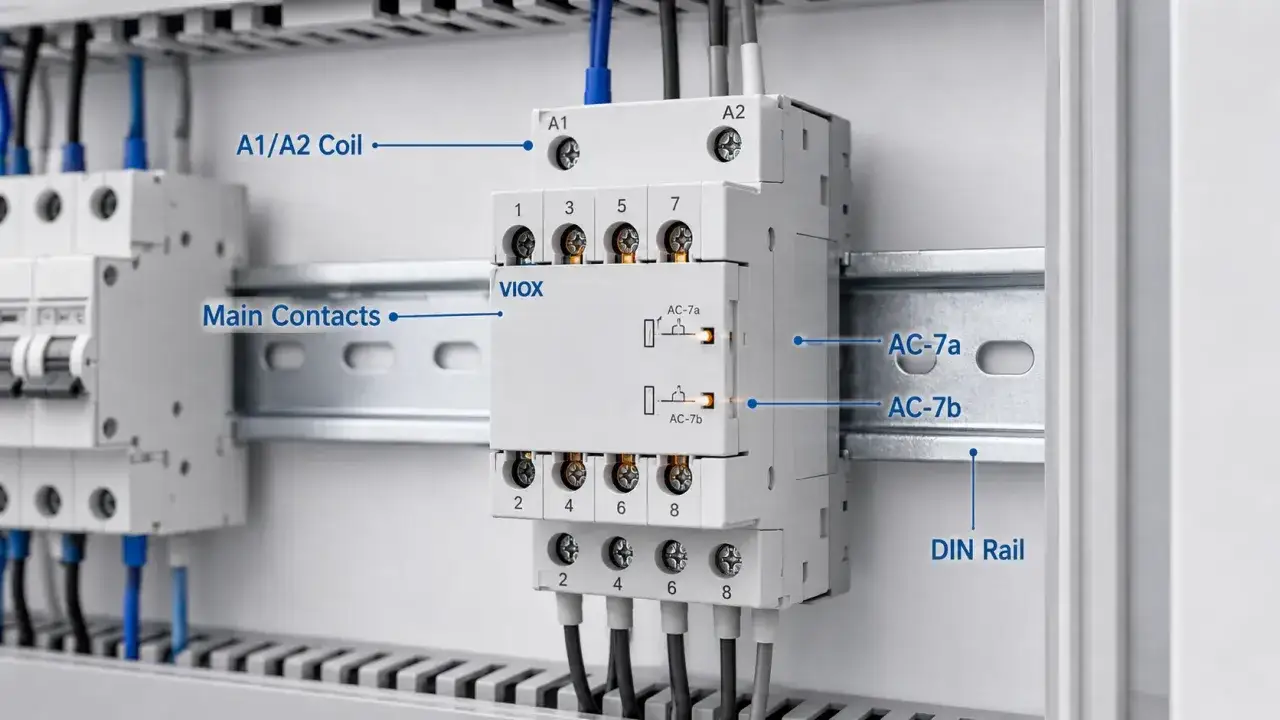

Stycznik jest przeznaczony do pracy w torze mocy. Ma zwykle większe odstępy izolacyjne, konstrukcję lepiej radzącą sobie z łukiem elektrycznym oraz styki główne przystosowane do większych prądów. Często wyposażony jest także w styki pomocnicze, które służą do sygnalizacji stanu lub budowania układu samopodtrzymania.
| Cecha | Przekaźnik | Stycznik |
|---|---|---|
| Typowe zadanie | Sterowanie, sygnały, małe odbiorniki | Przełączanie obwodów mocy |
| Obciążenie | Najczęściej małe lub średnie | Większe, także silnikowe i indukcyjne |
| Liczba styków | NO, NC lub przełączne | Najczęściej styki główne oraz pomocnicze |
| Praca z silnikiem | Tylko przy odpowiedniej kategorii i parametrach | Typowe zastosowanie, często z zabezpieczeniem przeciążeniowym |
| Hałas | Zwykle mniejszy | Może być słyszalny przy załączaniu |
Najprostsza reguła brzmi więc tak: przekaźnik steruje, a stycznik załącza większy odbiornik. Nie jest to jednak sztywny podział. Ostateczna decyzja zawsze wynika z danych katalogowych konkretnego modelu.
Co wybrać do oświetlenia w domu i ogrodzie
W zwykłym obwodzie kilku lamp często wystarczy przekaźnik modułowy albo przekaźnik znajdujący się w module smart home. Przykładowo dziesięć opraw LED po 20 W pobiera w stanie ustalonym około 0,87 A przy napięciu 230 V. Taka wartość wygląda bezpiecznie, ale sterowniki LED mogą pobierać znacznie większy prąd w chwili załączenia.
Właśnie dlatego sama suma mocy nie daje pełnej odpowiedzi. Producent przekaźnika może podać maksymalną liczbę zasilaczy LED, świetlówek albo opraw, mimo że ich łączna moc nie przekracza pozornie dopuszczalnych 10 czy 16 A. To parametr, którego początkujący często nie sprawdzają, a później styki zaczynają się sklejać lub szybko wypalać.
Kiedy przekaźnik wystarczy
- sterujesz pojedynczym obwodem oświetlenia o niewielkiej liczbie opraw,
- moduł ma odpowiednią kategorię obciążenia dla LED,
- prąd rozruchowy mieści się w danych producenta,
- nie przełączasz obwodu bardzo często,
- potrzebujesz funkcji NO, NC albo przełączania między dwoma torami.
W automatyce domowej przekaźnik jest wygodny, bo zajmuje mało miejsca i zwykle bezpośrednio współpracuje z wyjściem sterownika. Przy oświetleniu schodowym, roletach czy sygnalizacji jego kompaktowość jest realną zaletą, a montaż dużego stycznika byłby po prostu niepotrzebny.
Kiedy lepiej zastosować stycznik
Stycznik ma sens przy dużej liczbie opraw, kilku niezależnych obwodach załączanych jednocześnie albo oświetleniu zasilanym przez urządzenia o wysokim prądzie udarowym. Dotyczy to na przykład dużych instalacji ogrodowych, reklam świetlnych, lamp wyładowczych i rozbudowanych obwodów w garażu.
Dobrym rozwiązaniem jest wtedy sterowanie cewką stycznika za pomocą małego przekaźnika lub wyjścia centrali. Automatyka przełącza niewielki prąd, a stycznik obsługuje obciążenie główne. To podejście jest szczególnie praktyczne, gdy moduł inteligentnego domu ma wyjście tylko na 5 lub 10 A, a za nim znajduje się większa grupa odbiorników.
Silnik, pompa i ogrzewanie wymagają innego podejścia
Silnik nie zachowuje się jak zwykła żarówka czy grzałka. Przy rozruchu pobiera wielokrotnie większy prąd niż podczas normalnej pracy, a jego charakter indukcyjny powoduje trudniejsze warunki dla styków. Z tego powodu do pomp, wentylatorów, sprężarek, bram i napędów najczęściej wybieram stycznik dobrany do kategorii AC-3.
Kategoria użytkowania mówi, w jakich warunkach aparat może załączać i rozłączać dany typ odbiornika. AC-1 dotyczy głównie obciążeń rezystancyjnych, takich jak grzałki, natomiast AC-3 odnosi się do typowych silników klatkowych. Stycznik opisany wysokim prądem w AC-1 nie musi mieć takiej samej zdolności pracy z silnikiem w AC-3.
Przykład jest prosty. Stycznik może mieć oznaczenie 25 A dla grzałki, ale przy silniku jego dopuszczalny prąd będzie niższy. Właśnie dlatego przy doborze sprawdzam nie tylko ampery, lecz także moc silnika, napięcie, kategorię AC-3 i liczbę cykli.
Przeczytaj również: Softstart w praktyce - zasada działania, dobór i ustawienia
Stycznik nie chroni silnika przed przeciążeniem
To częste nieporozumienie. Stycznik jedynie załącza i rozłącza obwód, dlatego silnik zwykle potrzebuje dodatkowo wyłącznika silnikowego albo przekaźnika przeciążeniowego. Zabezpieczenie nadprądowe chroni przewody przed zwarciem, ale nie zawsze właściwie reaguje na długotrwałe przeciążenie silnika.
W układzie pompy ogrodowej typowy zestaw obejmuje więc zabezpieczenie zwarciowe, stycznik, ochronę przeciążeniową oraz sterowanie z automatyki. Sam przekaźnik, nawet jeśli ma na obudowie napis 16 A, nie zastępuje takiego układu.
Parametry, które sprawdzam przed zakupem
Dobór zaczynam od odbiornika, a nie od samego aparatu. Spisuję napięcie, moc, rodzaj obciążenia, przewidywaną częstotliwość przełączania i sposób sterowania. Dopiero potem porównuję te informacje z kartą katalogową.
- Rodzaj obciążenia - rezystancyjne, indukcyjne, pojemnościowe, silnikowe czy LED.
- Prąd i napięcie robocze - osobno dla toru głównego i obwodu sterowania.
- Kategoria użytkowania - na przykład AC-1 dla grzałki albo AC-3 dla silnika.
- Napięcie cewki - 12 V, 24 V lub 230 V oraz rodzaj prądu AC albo DC.
- Liczba biegunów - szczególnie gdy trzeba przełączać kilka torów jednocześnie.
- Trwałość elektryczna - liczba cykli pod określonym obciążeniem.
- Miejsce montażu - obudowa, szyna DIN, temperatura i dostępna przestrzeń.
Przy cewce zwracam uwagę na rzecz, która potrafi zatrzymać cały układ. Cewka 24 V DC nie jest zamiennikiem cewki 24 V AC, nawet jeśli napięcie wygląda identycznie. W przypadku sterowania z elektroniki przydaje się także moduł gaszący przepięcia, na przykład dioda dla odpowiedniej cewki DC albo warystor dla wybranych układów AC.
Znaczenie ma również sposób pracy. Przekaźnik impulsowy zmienia stan po krótkim impulsie i może pozostać w nim bez ciągłego zasilania cewki. Zwykły stycznik pozostaje załączony tak długo, jak długo jego cewka otrzymuje napięcie, co zwiększa pobór energii i może powodować słyszalny brum.
Najczęstsze błędy przy zamianie jednego aparatu na drugi
Pierwszy błąd to dobieranie urządzenia wyłącznie po wartości 10 A, 16 A lub 25 A. Taki zapis bez informacji o rodzaju obciążenia jest niepełny. Dla grzałki, silnika i zasilacza LED ta sama wartość prądu może oznaczać zupełnie różne warunki pracy.
Drugi problem to ignorowanie prądu udarowego. Dotyczy zwłaszcza oświetlenia LED, transformatorów i zasilaczy impulsowych. Jeśli przekaźnik szybko się zużywa, styki się sklejają albo moduł resetuje się podczas włączania lamp, sprawdzam najpierw obciążenie startowe, a nie tylko moc znamionową.
Trzeci błąd wiąże się z cewką. Niewłaściwe napięcie może doprowadzić do przegrzewania, braku zadziałania albo uszkodzenia wyjścia sterownika. Zawsze porównuję napięcie, rodzaj prądu i pobór cewki z możliwościami modułu automatyki.
Nie zakładam też, że większy aparat automatycznie oznacza lepszą instalację. Stycznik zamontowany do małego obwodu oświetlenia zajmie więcej miejsca, będzie głośniejszy i może zużywać więcej energii. Z kolei mały przekaźnik w obwodzie silnika jest oszczędnością pozorną, bo może szybko wymagać wymiany.
Jak podjąć decyzję bez zgadywania
Do prostego oświetlenia wybieram przekaźnik, jeśli jego producent dopuszcza dany typ lamp i prąd udarowy. Przy większej grupie opraw, silniku, pompie albo częstym przełączaniu wybieram stycznik, a w przypadku napędu dodaję właściwą ochronę przeciążeniową.
Jeśli nie mam pewności, buduję układ z małym elementem sterującym i stycznikiem w torze mocy. To rozwiązanie kosztuje więcej i zajmuje dodatkowe miejsce, ale ułatwia rozdzielenie elektroniki od obciążenia. W inteligentnym domu często właśnie ta separacja decyduje o stabilności całej instalacji.
Przy napięciu 230 V nie wystarczy poprawne podłączenie przewodów według intuicji. Trzeba uwzględnić zabezpieczenia, przekroje przewodów, sposób prowadzenia torów oraz zasady obowiązujące dla danej instalacji. Montaż i pomiary obwodów zasilających powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Dobry wybór zaczyna się od charakteru obciążenia
Najkrócej mówiąc, przekaźnik jest dobrym narzędziem do sterowania, a stycznik do bezpiecznego przełączania większego obwodu. Granica między nimi nie przebiega przy jednej konkretnej wartości prądu, dlatego zawsze sprawdzam kategorię użytkowania, prąd rozruchowy, napięcie cewki i trwałość styków.
W oświetleniu domu najczęściej wygrywa kompaktowy przekaźnik, natomiast przy pompie, napędzie, wielu oprawach LED albo dużym obciążeniu lepiej sprawdza się stycznik sterowany z automatyki. Taki dobór jest mniej efektowny niż kierowanie się samą mocą urządzenia, ale w praktyce daje cichszą, trwalszą i bezpieczniejszą instalację.
