Na planie instalacji elektrycznej albo w aplikacji smart home czujnik ruchu może wyglądać zupełnie inaczej niż urządzenie zamontowane na ścianie. Wyjaśniam, jak rozpoznać symbol czujnika ruchu, odróżnić go od detektora obecności i poprawnie odczytać oznaczenia potrzebne przy oświetleniu oraz automatyce domowej.
Najważniejsze informacje o oznaczeniach czujników ruchu
- Nie istnieje jeden uniwersalny piktogram stosowany na każdym planie instalacji.
- Najczęściej spotkasz znak urządzenia z falami, promieniami lub stożkiem detekcji.
- Opis PIR oznacza czujnik podczerwieni, a nie osobny symbol graficzny.
- Na schemacie trzeba sprawdzić legendę projektu, ponieważ podobne ikony mogą oznaczać różne urządzenia.
- Przy instalacji 230 V znaczenie mają także zaciski L, N i wyjście fazowe do lampy.
Jak wygląda symbol czujnika ruchu na planie
Najczęściej jest to niewielki okrąg, prostokąt albo punkt opisany skrótem PIR, MD lub czujnik obecności. Obok może pojawić się stożek, wachlarz, łuki albo kilka fal pokazujących obszar wykrywania. Ten graficzny dodatek jest ważny, bo informuje nie tylko o obecności urządzenia, lecz także o kierunku jego działania.
Na rzucie oświetlenia symbol bywa umieszczony przy oprawie lampy. Oznacza wtedy, że czujnik steruje konkretnym obwodem, na przykład światłem w korytarzu, garażu lub przed wejściem. Jeśli widzę linię łączącą detektor z lampą, traktuję ją jako wskazówkę dotyczącą sterowania, ale zawsze sprawdzam jeszcze opis obwodu.
| Element oznaczenia | Co może oznaczać |
|---|---|
| Okrąg lub prostokąt | Obudowę albo punkt montażu czujnika |
| Fale lub łuki | Detekcję ruchu, obecności albo promieniowanie mikrofalowe |
| Stożek lub wachlarz | Kierunek i przybliżony obszar działania |
| PIR | Pasywny czujnik podczerwieni |
| MD lub presence detector | Czujnik ruchu albo obecności, zależnie od legendy |
Nie przywiązuję się do samego kształtu ikony. Najpewniejszym źródłem informacji jest legenda rysunku, ponieważ projektant może korzystać z własnej biblioteki symboli CAD albo oznaczeń producenta.
Dlaczego nie ma jednego uniwersalnego znaku
Symbole elektryczne mają ułatwiać czytanie dokumentacji, ale w praktyce ich wygląd zależy od rodzaju projektu. Inaczej może wyglądać oznaczenie na rzucie mieszkania, inaczej na schemacie automatyki KNX, a jeszcze inaczej w aplikacji producenta inteligentnego domu.Na jednym planie czujnik zostanie pokazany jako kółko z promieniami, a na innym jako prostokąt z podpisem. Nie musi to oznaczać błędu. Liczy się zgodność z legendą, opisem technicznym i numerem obwodu, a nie podobieństwo do zdjęcia urządzenia.
Symbol urządzenia a symbol funkcji
Trzeba rozróżnić dwie rzeczy. Symbol urządzenia wskazuje miejsce montażu detektora, natomiast symbol funkcji może oznaczać automatyczne włączanie światła, alarm obecności albo scenę w systemie smart home.Dlatego ikona sylwetki człowieka, fal lub oka nie zawsze przedstawia fizyczny czujnik. W aplikacji może informować tylko o stanie automatyzacji. Z mojego doświadczenia wynika, że właśnie ten błąd pojawia się najczęściej przy interpretowaniu ekranów systemów inteligentnego domu.
Jak odczytać oznaczenie na schemacie oświetlenia
Sam piktogram nie wystarczy do oceny instalacji. Najpierw sprawdzam, gdzie znajduje się czujnik, jakie pomieszczenie obsługuje i czy steruje jedną lampą, czy całym obwodem. Dopiero później analizuję sposób podłączenia.
- Znajdź legendę i odszukaj identyczny znak.
- Sprawdź opis typu, na przykład PIR, mikrofalowy lub obecności.
- Odczytaj numer obwodu oraz urządzenie, którym detektor steruje.
- Porównaj symbol z dokumentacją techniczną konkretnego modelu.
- Zweryfikuj, czy zaznaczono zasilanie, przewód sterujący i ewentualne połączenie z automatyką.

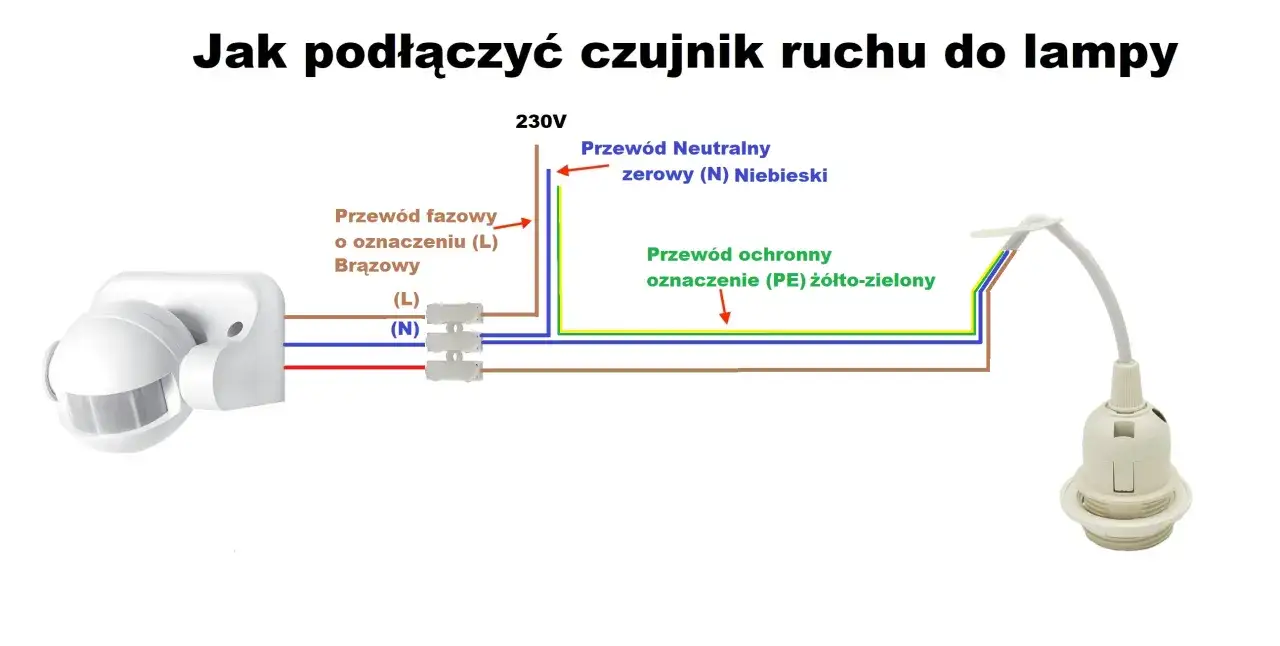

W typowym czujniku sieciowym spotyka się zaciski L dla fazy, N dla przewodu neutralnego oraz wyjście fazowe kierowane do lampy. Oznaczenia mogą jednak różnić się między modelami, dlatego nie wolno podłączać urządzenia wyłącznie na podstawie wyglądu symbolu.
Na planie może pojawić się także kilka czujników przypisanych do jednej lampy. Taki układ stosuje się na przykład na długim korytarzu, gdzie detektor przy wejściu nie obejmuje całej trasy. Wtedy trzeba sprawdzić, czy urządzenia pracują równolegle, czy komunikują się przez centralę automatyki.
PIR, mikrofalowy i obecności mają różne oznaczenia
Określenie „czujnik ruchu” jest szerokie. W praktyce pod podobnym symbolem mogą kryć się różne technologie, a ich skuteczność zależy od miejsca montażu, temperatury, przeszkód i sposobu poruszania się domowników.
| Typ detektora | Jak działa | Gdzie sprawdza się najlepiej | Ograniczenie |
|---|---|---|---|
| PIR | Wykrywa zmiany promieniowania podczerwonego | Pokoje, korytarze, wejścia i ogród | Gorzej reaguje na ruch dokładnie w osi czujnika |
| Mikrofalowy | Analizuje odbicie fal radiowych | Garaże, hale i miejsca z trudną temperaturą | Może reagować przez cienkie przegrody lub na ruch poza oczekiwaną strefą |
| Ultradźwiękowy | Wykorzystuje odbicie fal dźwiękowych | Wybrane systemy obecności i automatyki | Rzadziej spotykany w prostych instalacjach oświetleniowych |
| Dualny | Łączy co najmniej dwie metody detekcji | Miejsca wymagające większej odporności na fałszywe alarmy | Wyższa cena i bardziej złożona konfiguracja |
Jak rozpoznać obszar działania z symbolu
Wizualizacja stożka lub wachlarza przy ikonie pokazuje orientacyjny zasięg. Nie należy traktować jej jak dokładnego rzutu technicznego. Rzeczywisty obszar zależy od wysokości montażu, kąta soczewki i ustawień konkretnego modelu.
W czujnikach ściennych często spotyka się kąt około 120-180 stopni, a w urządzeniach sufitowych detekcja może obejmować obszar zbliżony do koła. Zasięg bywa podawany jako kilka, kilkanaście, a w wybranych modelach nawet ponad 20 metrów. Te wartości trzeba zawsze odczytać z karty produktu.
Przy oświetleniu ruch poprzeczny względem czujnika jest zwykle wykrywany łatwiej niż poruszanie się prosto w jego kierunku. Dlatego w korytarzu często lepiej ustawić detektor tak, aby osoba przecinała jego strefy detekcji, zamiast kierować go wzdłuż całej osi przejścia.
Przeczytaj również: Softstart w praktyce - zasada działania, dobór i ustawienia
Nie myl zasięgu z czułością
Symbol z dużym stożkiem nie oznacza automatycznie wysokiej czułości. Zasięg mówi, jak daleko urządzenie może wykrywać ruch, a czułość określa, jak mała zmiana zostanie uznana za obecność. W praktyce te parametry mogą prowadzić do zupełnie różnych efektów.
Znaczenie mają także pokrętła lub ikony TIME, LUX i SENS. TIME ustawia czas podtrzymania światła, LUX próg jasności, przy którym czujnik ma zadziałać, a SENS reguluje czułość lub zasięg. Są to oznaczenia ustawień, nie kolejne symbole urządzeń.
Najczęstsze błędy przy interpretacji symbolu
Pomyłka zwykle nie wynika z braku wiedzy elektrycznej, tylko z założenia, że każda ikona ma jedno znaczenie. Przy prostych planach może to wystarczyć, ale w rozbudowanej automatyce prowadzi do złego doboru urządzeń albo niewłaściwego miejsca montażu.
- Pomijanie legendy i interpretowanie znaku wyłącznie na podstawie kształtu.
- Mylenie czujnika ruchu z czujnikiem obecności.
- Uznawanie fal za informację o zasięgu bez sprawdzenia danych producenta.
- Zakładanie, że jeden detektor obsłuży każde pomieszczenie.
- Podłączanie urządzenia 230 V bez sprawdzenia schematu zacisków.
- Montowanie PIR naprzeciwko grzejnika, klimatyzatora albo silnego źródła ciepła.
Najbardziej praktyczna zasada brzmi prosto: symbol wskazuje funkcję, ale karta techniczna określa możliwości. Jeżeli plan nie zawiera legendy, trzeba poprosić projektanta lub instalatora o wyjaśnienie zamiast zgadywać na podstawie podobnej grafiki znalezionej w internecie.
Przy instalacji oświetlenia zawsze odłączam zasilanie i traktuję przewody jako potencjalnie niebezpieczne. Prace przy obwodach sieciowych powinien wykonać elektryk z odpowiednimi uprawnieniami, szczególnie gdy czujnik ma współpracować z kilkoma lampami, przekaźnikiem lub systemem automatyki.
Jak wybrać właściwy znak do własnego projektu
Jeśli tworzę prosty plan domu, wybieram czytelny symbol i dodaję legendę z nazwą technologii. Przy większej instalacji opisuję również wysokość montażu, kierunek detekcji, obsługiwany obwód oraz informację, czy urządzenie wykrywa ruch, czy obecność.
Dobrze przygotowany rysunek powinien pozwolić odpowiedzieć na trzy pytania. Co wykrywa urządzenie, jaki obszar obejmuje i czym steruje. Jeżeli z samego znaku nie da się tego ustalić, potrzebny jest dodatkowy opis albo odwołanie do numeru urządzenia.
W aplikacji smart home przydatne jest stosowanie osobnych ikon dla detektora, stanu wykrycia i uruchomionej automatyzacji. Dzięki temu łatwo odróżnić awarię urządzenia od sytuacji, w której czujnik działa prawidłowo, lecz nie spełnia warunku jasności ustawionego w scenie.
Dobry symbol to dopiero początek sprawnej automatyki
Rozpoznanie oznaczenia pomaga zrozumieć projekt, ale nie zastępuje oceny miejsca montażu i parametrów urządzenia. Najlepszy efekt daje połączenie czytelnej legendy, właściwej technologii detekcji i poprawnego ustawienia.
Jeżeli na planie widzisz falę, stożek albo skrót PIR, potraktuj je jako wskazówkę, a nie pełną instrukcję. Dopiero zestawienie symbolu z opisem obwodu i dokumentacją konkretnego modelu pozwala bezpiecznie ocenić, jak czujnik wpłynie na oświetlenie i automatykę w domu.
