Silnik, pompa albo układ automatyki nagle przestają działać, a miernik pokazuje przerwę w obwodzie zabezpieczenia termicznego. Wyjaśniam, co oznacza rozwarty termik, jak bezpiecznie sprawdzić jego stan, kiedy wystarczy reset, a kiedy potrzebna jest wymiana lub szukanie przyczyny przeciążenia.
Najpierw usuń przyczynę zadziałania, dopiero potem resetuj termik
- Rozwarty termik najczęściej oznacza zadziałanie ochrony przed przegrzaniem lub przeciążeniem.
- Reset wykonuj dopiero po odłączeniu zasilania i ostygnięciu urządzenia.
- Brak ciągłości po resecie może oznaczać uszkodzony przekaźnik, termostat albo bezpiecznik termiczny.
- Powtarzające się wyzwalanie wskazuje zwykle na problem z silnikiem, obciążeniem, chłodzeniem, połączeniami lub nastawą.
- Nie wolno mostkować zabezpieczenia jako stałej metody naprawy.
Co oznacza rozwarty termik
Termik to potoczne określenie zabezpieczenia reagującego na zbyt wysoką temperaturę albo przeciążenie. W automatyce najczęściej chodzi o przekaźnik termiczny współpracujący ze stycznikiem, ale podobnie może zachowywać się termostat, wyłącznik bimetaliczny lub jednorazowy bezpiecznik termiczny.
Stan rozwarty oznacza, że zabezpieczenie przerwało obwód. W układzie silnikowym często rozłączony zostaje styk pomocniczy 95-96, przez co stycznik nie może załączyć napędu. Sam termik nie musi odcinać całego zasilania silnika, lecz przerywa obwód sterowania.
Najważniejsze jest rozróżnienie dwóch sytuacji. Jeśli termik zadziałał, ale po ostygnięciu i resecie wraca do pracy, prawdopodobnie zareagował prawidłowo. Jeśli pozostaje rozwarty mimo resetu albo natychmiast ponownie się otwiera, trzeba znaleźć konkretną przyczynę awarii.

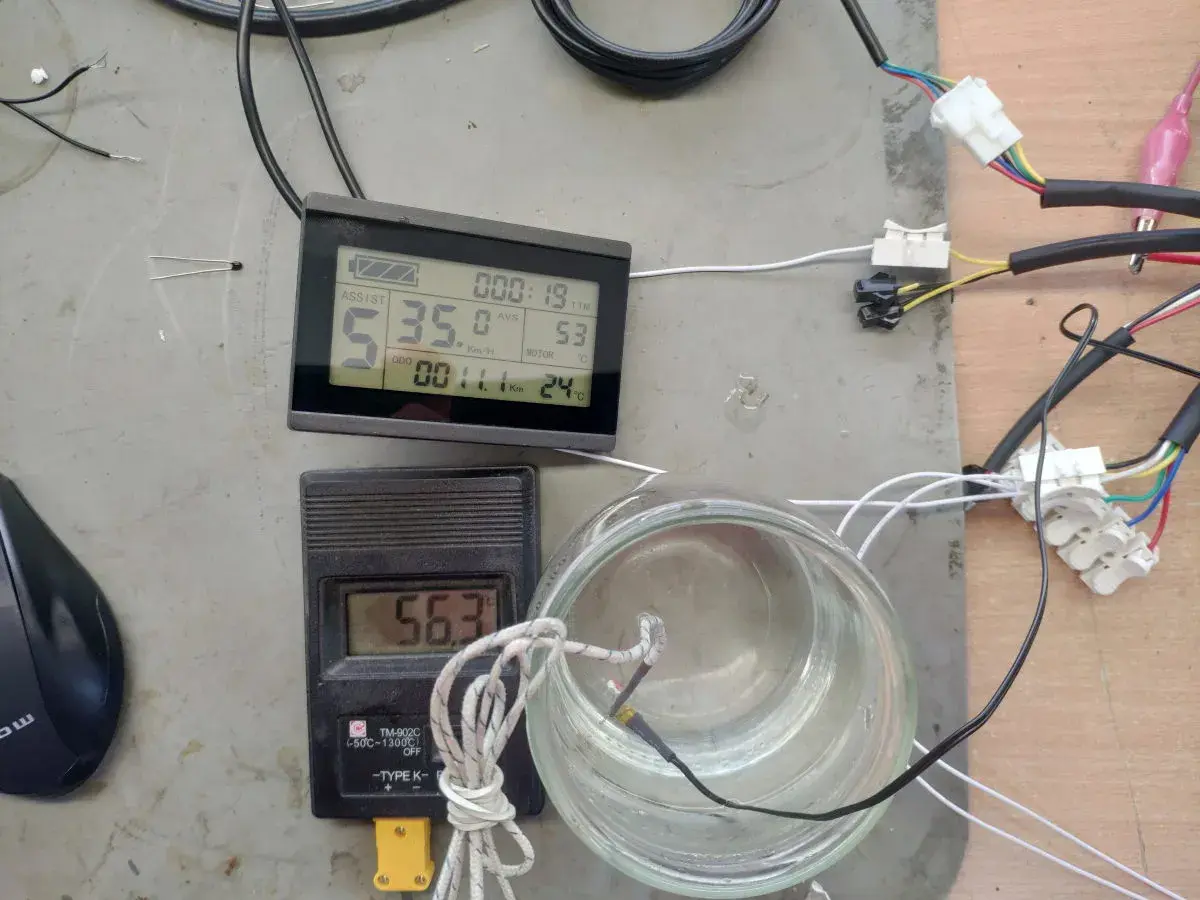

Jak bezpiecznie sprawdzić, co się stało
Przy instalacjach 230 lub 400 V nie zaczynam od naciskania przycisków ani od dotykania przewodów. Najpierw wyłączam zasilanie, zabezpieczam je przed przypadkowym włączeniem i sprawdzam brak napięcia odpowiednim przyrządem. Sama kontrolka na szafie sterowniczej nie jest wystarczającym potwierdzeniem.
- Odłącz zasilanie urządzenia i upewnij się, że nie może zostać przypadkowo uruchomione.
- Sprawdź oznaczenie elementu. Ustal, czy jest to przekaźnik przeciążeniowy, termostat z resetem czy bezpiecznik termiczny.
- Obejrzyj obudowę i zaciski. Nadtopienia, zapach spalenizny, luźne przewody lub przebarwienia są sygnałem, by nie uruchamiać układu.
- Poczekaj na ostygnięcie. Przy gorącym silniku może to potrwać od kilkunastu minut do znacznie dłużej.
- Wykonaj reset zgodnie z instrukcją urządzenia. Niektóre modele mają przycisk ręczny, inne przełącznik ręczny lub automatyczny tryb kasowania.
- Sprawdź ciągłość obwodu multimetrem, ale wyłącznie przy odłączonym zasilaniu i po odseparowaniu przewodów, jeśli wymaga tego konstrukcja.
W sprawnym, zresetowanym styku rozwiernym powinno pojawić się przejście elektryczne. Brak przejścia po ostygnięciu i resecie może oznaczać uszkodzenie termika, ale także błędny sposób pomiaru. Dlatego przy nieznanym układzie nie traktuję samego wyniku multimetru jako pełnej diagnozy.
Dlaczego zabezpieczenie ponownie się otwiera
Jednorazowy zadział termika nie zawsze oznacza jego uszkodzenie. Częściej zabezpieczenie wykryło problem po stronie urządzenia. Najczęstsze przyczyny przedstawia poniższe zestawienie.
| Przyczyna | Typowy objaw | Co trzeba sprawdzić |
|---|---|---|
| Przeciążenie mechaniczne | Silnik buczy, zwalnia albo wyłącza się po kilku minutach | Pompa, wentylator, przekładnia, łożyska i opory ruchu |
| Zanik jednej fazy | Silnik trójfazowy szybko się nagrzewa i traci moc | Napięcia, bezpieczniki, styki stycznika i zaciski |
| Zbyt niska nastawa | Termik wyzwala mimo normalnej pracy napędu | Prąd znamionowy silnika i zakres nastawy przekaźnika |
| Słabe chłodzenie | Urządzenie działa dłużej, a potem się wyłącza | Wentylator, kanały wentylacyjne, kurz i temperaturę otoczenia |
| Uszkodzenie silnika | Zabezpieczenie wyzwala natychmiast lub po każdym starcie | Prąd faz, uzwojenia, izolację i stan mechaniczny |
| Luźne połączenie | Losowe wyłączenia, grzanie zacisku, ślady przypalenia | Zaciski mocy i obwód sterowania |
Szczególnie zdradliwy jest brak jednej fazy. Silnik może wtedy jeszcze próbować pracować, ale pobiera nierówny prąd i bardzo szybko się nagrzewa. W praktyce nie wystarczy sprawdzić, czy bezpieczniki wyglądają dobrze, bo problem może tkwić w styczniku, przewodzie albo zacisku.
Reset wystarczy tylko w określonych sytuacjach
Jeżeli urządzenie chwilowo się przeciążyło, termik ostygł, a przyczyna została usunięta, reset może przywrócić normalną pracę. Dotyczy to na przykład chwilowego zablokowania wentylatora, zabrudzonego filtra albo przeciążenia podczas nietypowego rozruchu.
Inaczej wygląda sytuacja, gdy zabezpieczenie wyzwala za każdym uruchomieniem. Nie należy wtedy wielokrotnie wciskać resetu. Takie działanie tylko powtarza cykl nagrzewania i może doprowadzić do uszkodzenia silnika, stycznika lub przewodów.
Przeczytaj również: Jak ustawić czujnik ruchu i zmierzchu, żeby działał poprawnie?
Różnica między przekaźnikiem a bezpiecznikiem termicznym
Przekaźnik termiczny zwykle można zresetować. Ma określony zakres nastawy, często zależny od prądu znamionowego silnika, oraz styk pomocniczy w obwodzie sterowania.
Bezpiecznik termiczny działa inaczej. Po przekroczeniu temperatury przepala się i pozostaje trwale otwarty. Nie wolno go zwierać ani podgrzewać w celu przywrócenia pracy. Wymienia się go na element o identycznej temperaturze zadziałania, prądzie, napięciu i sposobie montażu.
Jak naprawić uszkodzony termik i ile to kosztuje
Samego przekaźnika termicznego zazwyczaj się nie naprawia. Jeśli po prawidłowym resecie nadal nie przewodzi, ma nadtopioną obudowę albo uszkodzony mechanizm, rozsądniejsza jest wymiana na zgodny model. Dotyczy to również termostatów i bezpieczników termicznych.
Nowy element trzeba dobrać nie tylko po wyglądzie. Sprawdzam zakres prądu, sposób montażu, napięcie i prąd styków pomocniczych, klasę resetu oraz zgodność ze stycznikiem i silnikiem. Ustawienie zabezpieczenia „na oko” albo założenie mocniejszego modelu może pozbawić napęd realnej ochrony.
- prosty przekaźnik termiczny do małego silnika kosztuje zwykle około 50-250 zł,
- bardziej rozbudowane zabezpieczenie elektroniczne może kosztować około 250-1000 zł lub więcej,
- bezpiecznik termiczny lub prosty termostat to często kilkanaście do kilkudziesięciu złotych,
- diagnostyka i wymiana przez elektryka to najczęściej około 150-400 zł robocizny, bez części i ewentualnej naprawy silnika.
Jeśli termik wyzwala po wymianie, problem nie został rozwiązany. Wtedy trzeba zmierzyć prądy robocze, sprawdzić symetrię faz, stan obciążenia oraz temperaturę pracy. Przy silniku zasilanym przez falownik diagnostyka wygląda inaczej, bo część ochrony realizują parametry napędu, a nie klasyczny przekaźnik termiczny.
Czego nie robić, gdy termik jest rozwarty
Najgorszym pomysłem jest stałe zmostkowanie zabezpieczenia. Silnik może wtedy ruszyć, ale traci ochronę przed przeciążeniem i przegrzaniem. Skutkiem może być spalenie uzwojeń, stopienie izolacji, pożar albo niebezpieczne samoczynne zachowanie automatyki.
Nie zwiększam też nastawy tylko po to, żeby urządzenie przestało wyłączać się podczas pracy. Nastawa powinna odpowiadać prądowi znamionowemu z tabliczki silnika i charakterystyce konkretnego układu. Jeśli napęd wymaga wyższej wartości, trzeba najpierw ustalić dlaczego.
Nie należy również montować bezpiecznika termicznego o wyższej temperaturze „dla pewności”. Taka zamiana może opóźnić reakcję zabezpieczenia do momentu, w którym uszkodzeniu ulegnie element grzejny, silnik albo obudowa urządzenia.
Najkrótsza droga do bezpiecznej naprawy
W praktyce kolejność jest prosta. Najpierw odłączam zasilanie i pozwalam urządzeniu ostygnąć, później sprawdzam typ termika i wykonuję reset. Jeśli zabezpieczenie pozostaje rozwarte, mierzę ciągłość przy odłączonym obwodzie, a gdy po uruchomieniu ponownie wyzwala, szukam przyczyny w obciążeniu, fazach, chłodzeniu, nastawie i samym silniku.
Jeżeli w grę wchodzi instalacja 230/400 V, pomiary prądu, izolacji albo praca wewnątrz szafy sterowniczej, rozsądnie jest przekazać urządzenie osobie z odpowiednimi kwalifikacjami. Dobry termik ma wyłączyć układ wtedy, gdy trzeba, a skuteczna naprawa polega na przywróceniu bezpiecznych warunków pracy, nie na usunięciu objawu.
