Wymiana zwykłego włącznika na ściemniacz wygląda prosto, ale jeden błędny przewód może uszkodzić urządzenie albo stworzyć zagrożenie porażeniem. Poniżej pokazuję, jak czytać schemat podłączenia ściemniacza oświetlenia, rozpoznać zaciski L, N i wyjście na lampę oraz dobrać urządzenie do LED-ów, halogenów i instalacji inteligentnego domu.
Najważniejsze zasady prawidłowego podłączenia ściemniacza
- Ściemnia się przewód fazowy, a nie neutralny.
- Przed pracą trzeba wyłączyć obwód w rozdzielnicy i sprawdzić brak napięcia odpowiednim miernikiem.
- Do LED-ów wybierz ściemniacz z oznaczeniem LED dimmable i odpowiednim typem regulacji.
- Przewód neutralny N nie zawsze trafia do ściemniacza, ale nowoczesne moduły często go wymagają.
- Przewód ochronny PE nie służy do sterowania i nie wolno łączyć go z N.
- Jeśli instalacja jest stara, nietypowa albo nie potrafisz potwierdzić funkcji przewodów, montaż powinien wykonać elektryk.
Najpierw rozpoznaj rodzaj ściemniacza i instalacji
Najczęściej spotkasz ściemniacz montowany w miejsce pojedynczego włącznika. Taki układ steruje jedną lampą z jednego miejsca, a urządzenie pracuje szeregowo w przewodzie fazowym. To właśnie ten wariant przedstawiam na podstawowym schemacie.
Nie każdy model ma jednak taki sam sposób podłączenia. Prosty ściemniacz może mieć tylko dwa zaciski, podczas gdy moduł elektroniczny lub inteligentny zwykle ma dodatkowo N, czyli przewód neutralny, oraz zaciski sterujące oznaczone na przykład S, S1 albo S2.
| Oznaczenie | Znaczenie | Typowe podłączenie |
|---|---|---|
| L | Faza zasilająca | Przewód doprowadzony z rozdzielnicy |
| ∿, L1, OUT lub symbol lampy | Regulowane wyjście | Przewód idący do oprawy |
| N | Przewód neutralny | Podłączany tylko wtedy, gdy wymaga tego model |
| PE | Przewód ochronny | Łączony z oprawą lub zaciskiem ochronnym, nie ze ściemniaczem sterującym |
| S, S1, S2 | Wejście przycisku lub łącznika | Zgodnie ze schematem konkretnego urządzenia |
Kolory przewodów są tylko wskazówką, szczególnie w starych mieszkaniach. Brązowy lub czarny zwykle oznacza fazę, niebieski neutralny, a żółto-zielony ochronny, ale funkcję przewodu potwierdza się pomiarem, a nie samym kolorem izolacji.

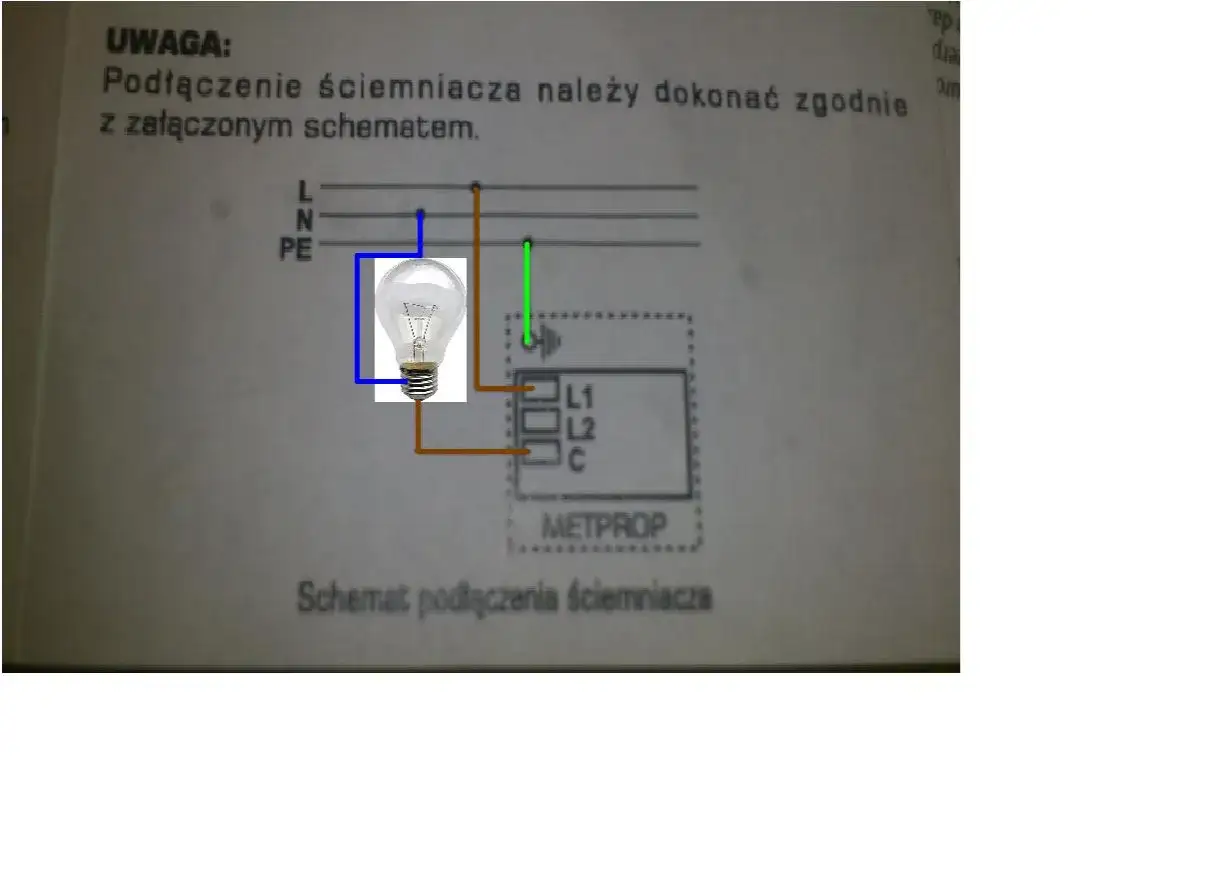

Podstawowy schemat podłączenia ściemniacza 230 V
W typowym układzie przewód fazowy zasilający trafia do zacisku L ściemniacza. Z wyjścia oznaczonego symbolem fali, strzałką, L1 albo ikoną żarówki wychodzi przewód do lampy. Przewód neutralny biegnie bezpośrednio do oprawy, jeśli instrukcja ściemniacza nie przewiduje zacisku N.
Rozdzielnica 230 V
L ───────────────► [ L ŚCIEMNIACZ OUT ] ─────────► L lampy
N ─────────────────────────────────────────────────► N lampy
PE ────────────────────────────────────────────────► PE lampyTo schemat poglądowy, a nie zamiennik instrukcji konkretnego modelu. W urządzeniu wymagającym przewodu neutralnego układ wygląda inaczej, ponieważ do ściemniacza trzeba doprowadzić zarówno L, jak i N, a dopiero z jego wyjścia poprowadzić fazę regulowaną do lampy.
L ─────────► L [ ŚCIEMNIACZ ] OUT ─────────► L lampy
N ─────────► N [ ŚCIEMNIACZ ] ─────────────► N lampy
PE ────────────────────────────────────────► PE lampyNajczęstszy błąd polega na zamianie przewodu zasilającego z przewodem idącym do oprawy. Drugi to podłączenie urządzenia w przewodzie neutralnym. Ja zawsze najpierw oznaczam przewody, robię zdjęcie starego układu i dopiero później porównuję go z rysunkiem zacisków z instrukcji producenta.
Montaż krok po kroku i bezpieczna kontrola
Prace przy instalacji 230 Vwymagają ostrożności. Wyłącz właściwy wyłącznik nadprądowy, zabezpiecz go przed przypadkowym załączeniem i sprawdź brak napięcia na przewodach przy użyciu sprawnego miernika dwubiegunowego. Sam bezdotykowy próbnik może pomóc w orientacji, ale nie powinien być jedynym potwierdzeniem odłączenia zasilania.
- Wyłącz zasilanie obwodu w rozdzielnicy i sprawdź brak napięcia.
- Zdemontuj stary włącznik, nie odłączając przewodów bez ich wcześniejszego oznaczenia.
- Porównaj oznaczenia na ściemniaczu z instrukcją, zwłaszcza zaciski L, OUT, N i S.
- Podłącz przewód fazowy do L, a przewód prowadzący do lampy do wyjścia regulowanego.
- Podłącz N i PE tylko zgodnie ze schematem urządzenia.
- Sprawdź, czy w zaciskach nie ma luźnych żył i czy moduł mieści się w puszce bez nadmiernego zgniatania przewodów.
- Załóż mechanizm i ramkę, przywróć zasilanie oraz wykonaj próbę na minimalnej i maksymalnej jasności.
Jeśli w puszce znajdują się tylko dwa przewody, nie oznacza to automatycznie problemu. Może to być prawidłowa instalacja pod prosty ściemniacz bez N, ale nie każdy inteligentny model będzie wtedy działał. Gdy w puszce jest kilka przewodów, połączenie schodowe albo niejasne mostki, rozsądniej przerwać montaż niż zgadywać.
Dobór urządzenia do LED-ów i innych źródeł światła
Najważniejszy napis na żarówce LED to nie sama moc, lecz informacja ściemnialna lub dimmable. Zwykła żarówka LED, nawet jeśli ma moc 8 W, może po podłączeniu do ściemniacza migotać, buczeć albo nie wyłączać się całkowicie.
| Źródło światła | Jakiego ściemniacza potrzebuje | Typowy problem przy złym doborze |
|---|---|---|
| Żarówka tradycyjna 230 V | Standardowy ściemniacz rezystancyjny | Przegrzewanie urządzenia przy przekroczeniu mocy |
| Halogen 230 V | Ściemniacz zgodny z obciążeniem rezystancyjnym | Krótka żywotność lub zadziałanie zabezpieczenia |
| LED 230 V | Ściemniacz LED, często z regulacją zboczem narastającym lub opadającym | Migotanie, skokowa regulacja, buczenie |
| Taśma LED 12 lub 24 V | Ściemniacz po stronie niskiego napięcia albo sterownik PWM | Uszkodzenie taśmy, zasilacza lub sterownika |
| Świetlówka i silnik | Specjalistyczny regulator przeznaczony do danego odbiornika | Zakłócenia, przegrzewanie i niestabilna praca |
Przykładowo sześć żarówek po 8 W daje łącznie 48 W, ale ta wartość nie mówi jeszcze, czy zestaw zadziała. Producent ściemniacza może podać osobny zakres dla LED-ów, na przykład 3-100 W LED, i właśnie ten parametr jest ważniejszy niż zakres dla żarówek tradycyjnych.
Przy taśmach LED nie wolno podłączać ściemniacza 230 V bezpośrednio do obwodu 12 lub 24 V. Prawidłowa kolejność to zwykle 230 V, zasilacz, sterownik PWM i taśma LED. Zasilacz również musi być przystosowany do regulacji, jeśli ściemnianie odbywa się po jego stronie.
Co zmienia sterowanie z dwóch miejsc i automatyka
Zwykłego ściemniacza jednobiegunowego nie można bezmyślnie wstawić w miejsce dowolnego łącznika schodowego. Jeśli jedna lampa jest sterowana z dwóch punktów, potrzebujesz modelu dopuszczonego do takiego układu albo systemu z przyciskiem chwilowym i wejściem sterującym.
W wielu nowoczesnych rozwiązaniach jeden ściemniacz współpracuje z kilkoma przyciskami połączonymi zgodnie z instrukcją. Krótkie naciśnięcie włącza lub wyłącza światło, a przytrzymanie zmienia jasność. Nie należy jednak łączyć kilku niezależnych ściemniaczy równolegle, ponieważ mogą wzajemnie zakłócać swoją pracę.

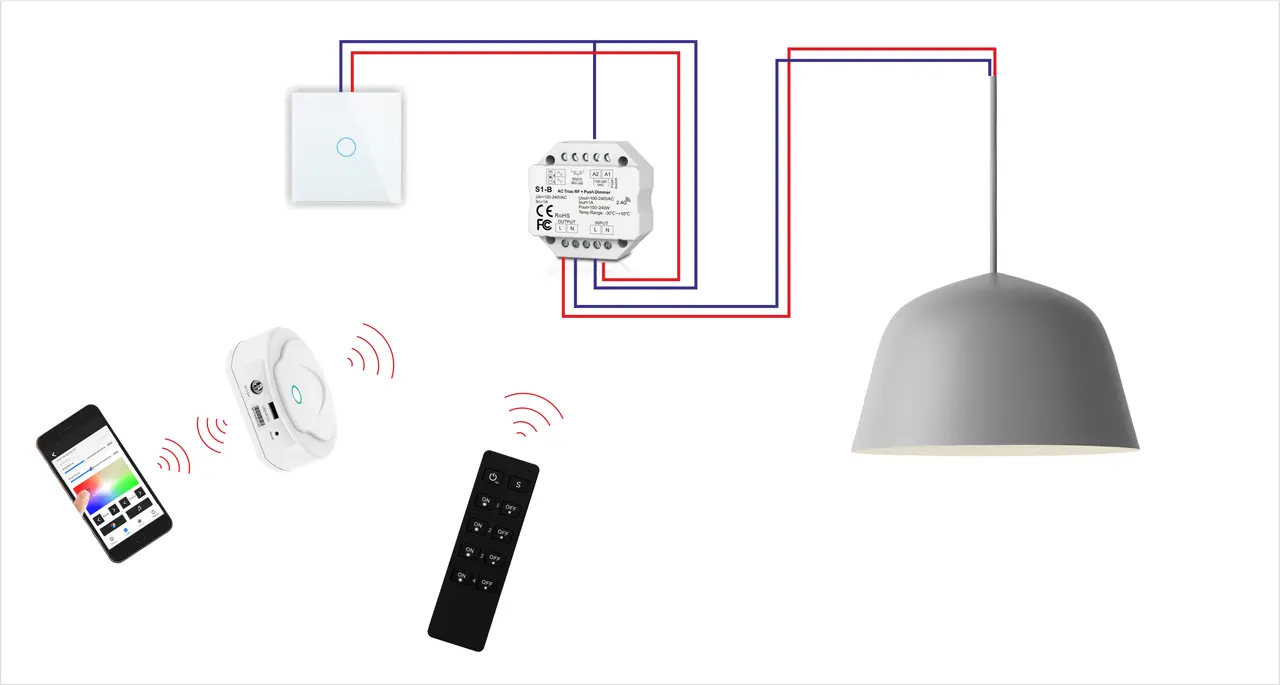

Moduły smart stosowane w automatyce domowej często wymagają przewodu N, mają ograniczenie minimalnego obciążenia LED i czasem potrzebują elementu pomocniczego, takiego jak bypass. Taki element montuje się tylko wtedy, gdy przewiduje go dokumentacja, a nie jako uniwersalny sposób na każdą migającą żarówkę.
Najczęstsze błędy i sposób ich rozpoznania
Po montażu światło może działać, ale nie oznacza to jeszcze, że instalacja jest wykonana poprawnie. Objawy podczas pierwszego uruchomienia dużo mówią o problemie, choć przed ponownym sprawdzaniem przewodów trzeba ponownie odłączyć zasilanie.
- Lampa miga przy małej jasności - żarówka może nie być ściemnialna, obciążenie jest zbyt małe albo wybrano niewłaściwy typ regulacji.
- Światło nie wyłącza się całkowicie - często winne jest minimalne obciążenie modułu bez N lub niekompatybilna elektronika LED.
- Ściemniacz buczy i nagrzewa się - możliwe jest przeciążenie, luźny zacisk albo niezgodność odbiornika.
- Urządzenie nie działa - sprawdź, czy faza trafiła do L, a przewód lampy do wyjścia, ale rób to wyłącznie po bezpiecznym odłączeniu zasilania.
- Bezpiecznik wyłącza obwód - nie włączaj go ponownie wielokrotnie. Taki objaw może oznaczać zwarcie lub uszkodzenie przewodów.
Nie łącz przewodu neutralnego z ochronnym, nawet gdy w puszce brakuje miejsca albo stare połączenie wygląda podobnie. Jeśli obudowa ściemniacza jest metalowa, sprawdź instrukcję dotyczącą ochrony urządzenia, ponieważ PE ma funkcję ochronną, a nie roboczą.
Dobry schemat zaczyna się od właściwego modelu
Najbezpieczniejsza zasada jest prosta: faza zasilająca trafia do L, przewód do lampy do wyjścia regulowanego, a N i PE prowadzi się zgodnie z dokumentacją konkretnego urządzenia. Przy LED-ach trzeba dodatkowo sprawdzić ściemnialność źródła, minimalne obciążenie i typ regulacji.
Jeżeli nie masz pewności, który przewód jest fazą, w puszce brakuje neutralnego albo układ obejmuje dwa miejsca sterowania, nie kieruj się przypadkowym schematem z internetu. Instrukcja producenta i pomiar wykonany przez elektryka są wtedy ważniejsze niż szybkość montażu.
