Jednym klawiszem możesz uruchomić lampę, rozdzielić światło na dwie sekcje albo sterować oświetleniem z kilku miejsc. W praktyce odpowiedź na pytanie, co to jest łącznik, prowadzi do prostego wniosku: to element instalacji, który zmienia stan obwodu elektrycznego. Wyjaśniam, jak działa, jakie ma odmiany i czym różni się klasyczny osprzęt od rozwiązania stosowanego w inteligentnym domu.
Łącznik decyduje o tym, jak sterujesz światłem
- Łącznik instalacyjny otwiera, zamyka albo przełącza obwód oświetleniowy.
- Jednobiegunowy obsługuje światło z jednego miejsca, a schodowy z dwóch.
- Łącznik krzyżowy pozwala dodać kolejne punkty sterowania między dwoma łącznikami schodowymi.
- Przycisk chwilowy działa tylko podczas naciskania i często współpracuje z automatyką.
- Przy instalacji 230 V liczą się obciążenie, przewody, miejsce montażu i bezpieczeństwo.
Łącznik nie jest tylko „włącznikiem”
Łącznik instalacyjny to aparat, który pozwala użytkownikowi załączać, wyłączać lub przełączać obwód elektryczny. W domu najczęściej steruje lampą, wentylatorem, roletą albo innym odbiornikiem. Potoczne określenia „włącznik” i „wyłącznik” są zrozumiałe, ale technicznie słowo „łącznik” lepiej opisuje urządzenia o różnych sposobach działania.
Najprostszy model ma jeden klawisz i zmienia stan pojedynczego obwodu. Bardziej rozbudowany może kierować prąd na różne zaciski, współpracować z drugim łącznikiem albo wysyłać sygnał do modułu automatyki. Dlatego wygląd klawisza nie mówi jeszcze, co znajduje się wewnątrz.
Nie należy też mylić łącznika ze złączem. Złącze służy przede wszystkim do łączenia przewodów lub urządzeń, natomiast łącznik celowo zmienia stan obwodu. W instalacjach domowych oba elementy mogą znajdować się w jednej puszce, ale pełnią zupełnie inne funkcje.
Jak działa w obwodzie oświetleniowym

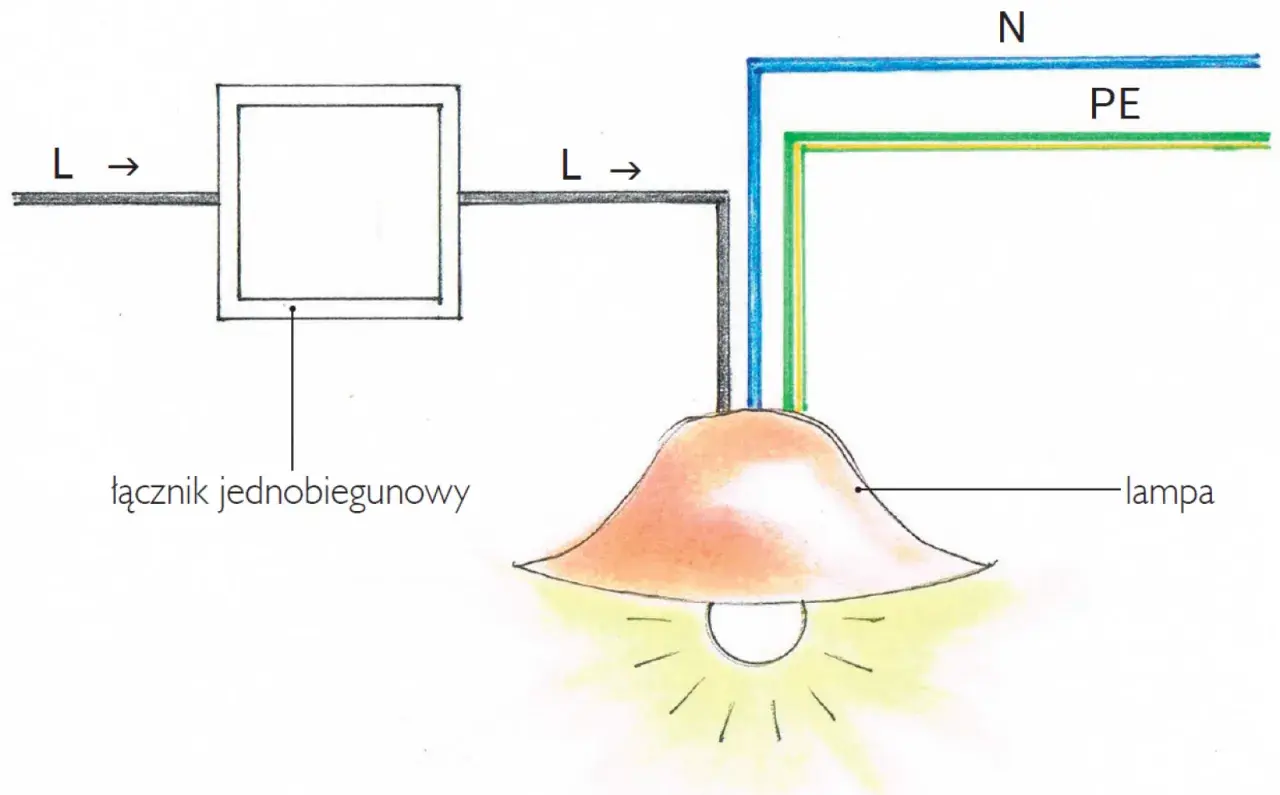

W typowym obwodzie oświetleniowym łącznik steruje przewodem fazowym, oznaczanym jako L. Po zamknięciu obwodu napięcie dociera do oprawy, a po jego otwarciu lampa przestaje pracować. Przewód neutralny, oznaczany jako N, zwykle biegnie bezpośrednio do oprawy, a przewód ochronny PE odpowiada za ochronę przeciwporażeniową.
To rozróżnienie ma praktyczne znaczenie. Łącznik nie „wytwarza” prądu i nie zasila lampy samodzielnie. On tylko steruje drogą przepływu energii, dlatego błędne podłączenie może sprawić, że światło będzie działało nieprawidłowo albo że w oprawie pozostanie niebezpieczne napięcie.
W nowych instalacjach coraz częściej przewiduje się także miejsce na automatykę. Moduł przekaźnikowy może znajdować się za łącznikiem, w puszce lub w rozdzielnicy. Odbiera sygnał z przycisku i dopiero wtedy steruje obciążeniem, dzięki czemu jednym poleceniem da się uruchomić scenę świetlną, timer albo sterowanie z aplikacji.
Rodzaje łączników i ich zastosowania
Najczęstszy błąd przy zakupie polega na wybieraniu osprzętu wyłącznie po wyglądzie. Mechanizmy z tej samej serii mogą wyglądać identycznie, ale mieć inną liczbę zacisków i zupełnie inne przeznaczenie.
| Rodzaj | Liczba punktów sterowania | Typowe zastosowanie |
|---|---|---|
| Jednobiegunowy | 1 | Pokój, łazienka, pojedyncza lampa |
| Świecznikowy | 1, ale 2 niezależne sekcje | Żyrandol z dwiema grupami żarówek |
| Schodowy | 2 | Korytarz, schody, sypialnia z wejściem po obu stronach |
| Krzyżowy | 3 lub więcej | Długi korytarz, wielopoziomowa klatka schodowa |
| Przycisk chwilowy | Zależnie od układu | Dzwonek, przekaźnik bistabilny, inteligentne sterowanie |
| Ściemniacz | Zależnie od modelu | Regulacja jasności kompatybilnych źródeł światła |
Jednobiegunowy i świecznikowy
Łącznik jednobiegunowy jest najprostszy. Obsługuje jeden obwód z jednego miejsca, więc sprawdzi się przy lampie sufitowej w małym pokoju. Łącznik świecznikowy ma dwa klawisze i pozwala niezależnie uruchamiać dwie grupy opraw, na przykład centralną część żyrandola i boczne źródła światła.
Schodowy i krzyżowy

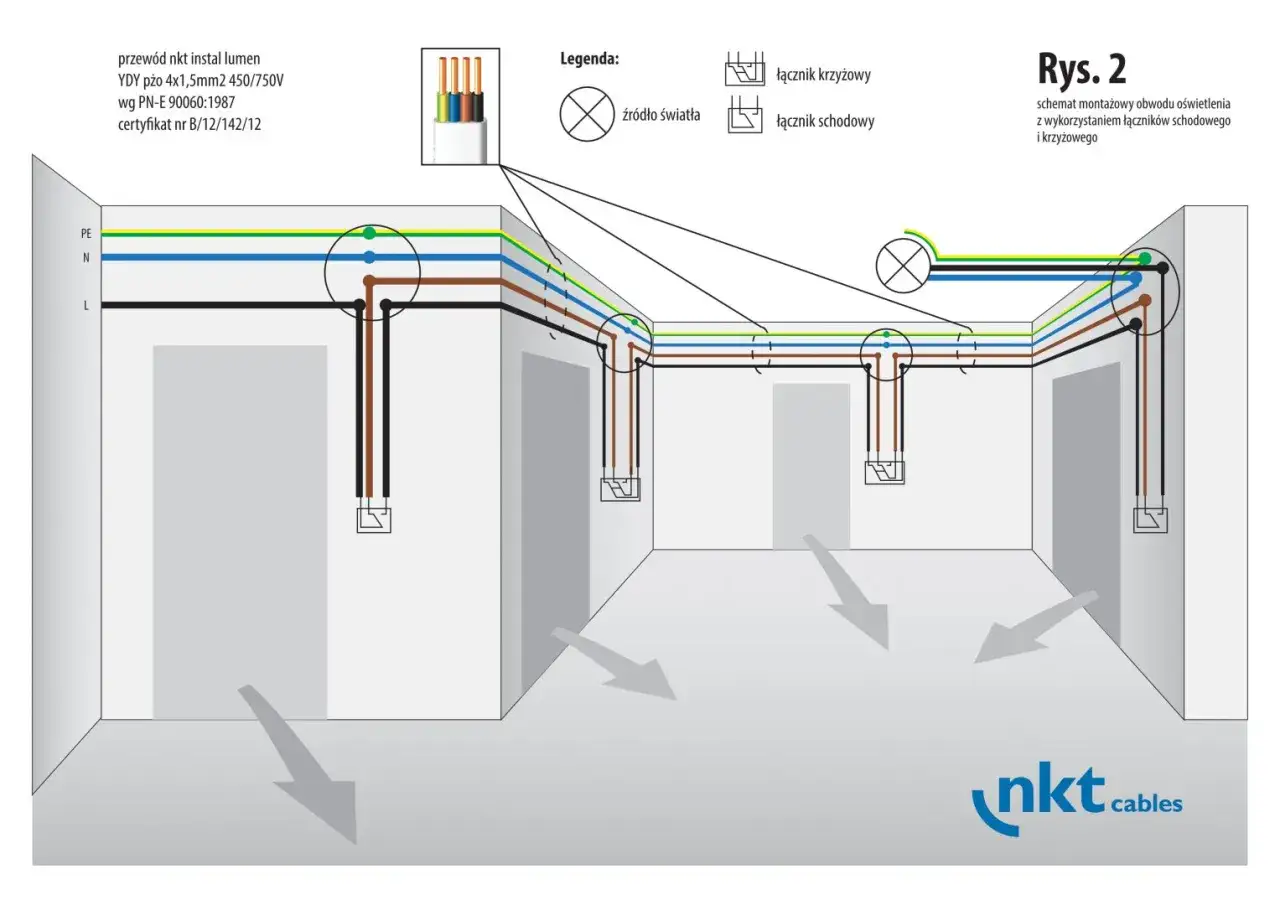

Łączniki schodowe montuje się parami. Dzięki nim tę samą lampę można włączyć przy wejściu na schody i wyłączyć na piętrze. Łącznik krzyżowy działa jako rozszerzenie takiego układu. Umieszcza się go pomiędzy dwoma łącznikami schodowymi, gdy potrzebny jest trzeci, czwarty lub kolejny punkt sterowania.
Właśnie tutaj najłatwiej o pomyłkę. Zwykły łącznik jednobiegunowy nie zastąpi schodowego, a krzyżowy nie pracuje samodzielnie jako uniwersalny zamiennik. Liczy się nie tylko liczba klawiszy, lecz także schemat zacisków i sposób prowadzenia przewodów.
Łącznik klasyczny a rozwiązanie smart
Klasyczny łącznik działa lokalnie i nie potrzebuje aplikacji, sieci ani dodatkowego sterownika. To jego duża zaleta. Jest tani, prosty i pozostaje funkcjonalny nawet wtedy, gdy router przestanie działać.
W inteligentnym domu sam klawisz często staje się tylko interfejsem dla automatyki. Za nim pracuje przekaźnik lub moduł sterujący, który może reagować na naciśnięcie, harmonogram, czujnik ruchu albo komendę głosową. Ja szczególnie doceniam takie rozwiązanie w korytarzach i przy oświetleniu zewnętrznym, gdzie automatyzacja faktycznie oszczędza codziennych kliknięć.
| Cecha | Łącznik klasyczny | Łącznik lub przycisk smart |
|---|---|---|
| Zasilanie | Nie wymaga elektroniki sterującej | Zwykle wymaga modułu i odpowiedniego zasilania |
| Sterowanie z aplikacji | Nie | Tak, zależnie od systemu |
| Działanie bez internetu | Tak | Często tak lokalnie, ale zależy od urządzenia |
| Automatyzacje | Ograniczone lub wymagają dodatkowych elementów | Sceny, harmonogramy, czujniki i zdalne sterowanie |
| Montaż | Prostszy | Wymaga sprawdzenia miejsca, przewodu neutralnego i kompatybilności |
Przed zakupem modułu smart trzeba sprawdzić, czy w puszce znajduje się przewód neutralny. Niektóre urządzenia potrafią działać bez niego, ale mogą wymagać dodatkowego elementu przy lampie i nie zawsze dobrze współpracują z małymi obciążeniami LED. Niska moc żarówki nie oznacza automatycznie łatwej współpracy, bo znaczenie ma także prąd rozruchowy oraz konstrukcja zasilacza LED.
Jak dobrać właściwy model i uniknąć błędów
Dobór zacząłbym od funkcji, a dopiero później zająłbym się kolorem, materiałem i kształtem ramki. Najpierw trzeba ustalić, z ilu miejsc ma być sterowane światło, ile niezależnych obwodów obsłuży klawisz i czy w planowanym miejscu będzie pracował moduł automatyki.
- Jedno miejsce sterowania oznacza zwykle łącznik jednobiegunowy.
- Dwa miejsca sterowania wymagają układu z łącznikami schodowymi.
- Trzy lub więcej miejsc oznacza dwa łączniki schodowe i co najmniej jeden krzyżowy albo rozwiązanie smart.
- Dwie sekcje lampy wymagają łącznika świecznikowego lub dwóch niezależnych kanałów sterowania.
- Regulacja jasności wymaga ściemniacza zgodnego z typem źródła światła.
Na obudowie często znajdziesz oznaczenie takie jak 10 AX, 250 V~. Informuje ono o parametrach znamionowych mechanizmu, ale nie zwalnia z weryfikacji instrukcji producenta. Przy oświetleniu LED trzeba dodatkowo sprawdzić kompatybilność, zwłaszcza gdy w jednym obwodzie znajduje się kilka opraw.
Nie łączyłbym też przypadkowo osprzętu różnych serii. Mechanizm może pasować elektrycznie, ale nie współpracować z ramką, mieć inny sposób mocowania albo niewystarczającą głębokość puszki. Taki drobiazg potrafi zamienić prostą wymianę w niepotrzebny remont.
Przeczytaj również: Łącznik schodowy i krzyżowy - sterowanie światłem z wielu miejsc
Bezpieczeństwo ma pierwszeństwo
Prace przy instalacji 230 V wymagają odłączenia zasilania, sprawdzenia braku napięcia i znajomości układu przewodów. Samo wyłączenie światła na ścianie nie jest zabezpieczeniem. Jeśli nie masz pewności, który przewód jest fazowy albo jak działa istniejący układ schodowy, montaż najlepiej zlecić elektrykowi z odpowiednimi kwalifikacjami.
Najprostszy sposób, by nie kupić złego łącznika
Przed wizytą w sklepie zapisz trzy informacje: ile punktów ma sterować jednym światłem, ile niezależnych sekcji ma obsługiwać mechanizm oraz czy planujesz automatykę. To wystarczy, aby odróżnić model jednobiegunowy, świecznikowy, schodowy i krzyżowy.
Jeżeli zależy Ci tylko na niezawodnym zapalaniu światła, klasyczny łącznik nadal jest bardzo dobrym wyborem. Gdy chcesz dodać harmonogramy, czujniki i zdalne sterowanie, wybierz kompatybilny moduł smart, ale wcześniej sprawdź przewody, typ obciążenia i sposób działania awaryjnego.
Dobrze dobrany łącznik powinien być niemal niewidoczny w codziennym użytkowaniu. Naciskasz klawisz, światło reaguje dokładnie tak, jak oczekujesz, a cała instalacja pozostaje bezpieczna i gotowa na ewentualną rozbudowę.
