Wymieniasz osprzęt przy ścianie i zastanawiasz się, czy wybrać przycisk chwilowy, czy klasyczny łącznik pozostający w wybranej pozycji? Różnica między rozwiązaniem monostabilnym a bistabilnym wpływa na sposób sterowania światłem, działanie automatyki i zgodność z modułem smart home. Poniżej wyjaśniam zasady działania, pokazuję praktyczne zastosowania i podpowiadam, jak uniknąć błędów przy wyborze.
Najważniejsza decyzja zależy od tego, czy potrzebujesz impulsu, czy zapamiętanego stanu
- Monostabilny przycisk działa tylko podczas naciskania i po puszczeniu wraca do pozycji wyjściowej.
- Bistabilny łącznik pozostaje w nowym stanie po przełączeniu.
- Do inteligentnego domu często lepiej pasuje przycisk monostabilny współpracujący z modułem lub przekaźnikiem.
- Przy prostym, tradycyjnym obwodzie oświetleniowym wygodniejszy bywa łącznik bistabilny.
- Przed zakupem trzeba sprawdzić typ wejścia, napięcie, obciążenie i sposób okablowania.

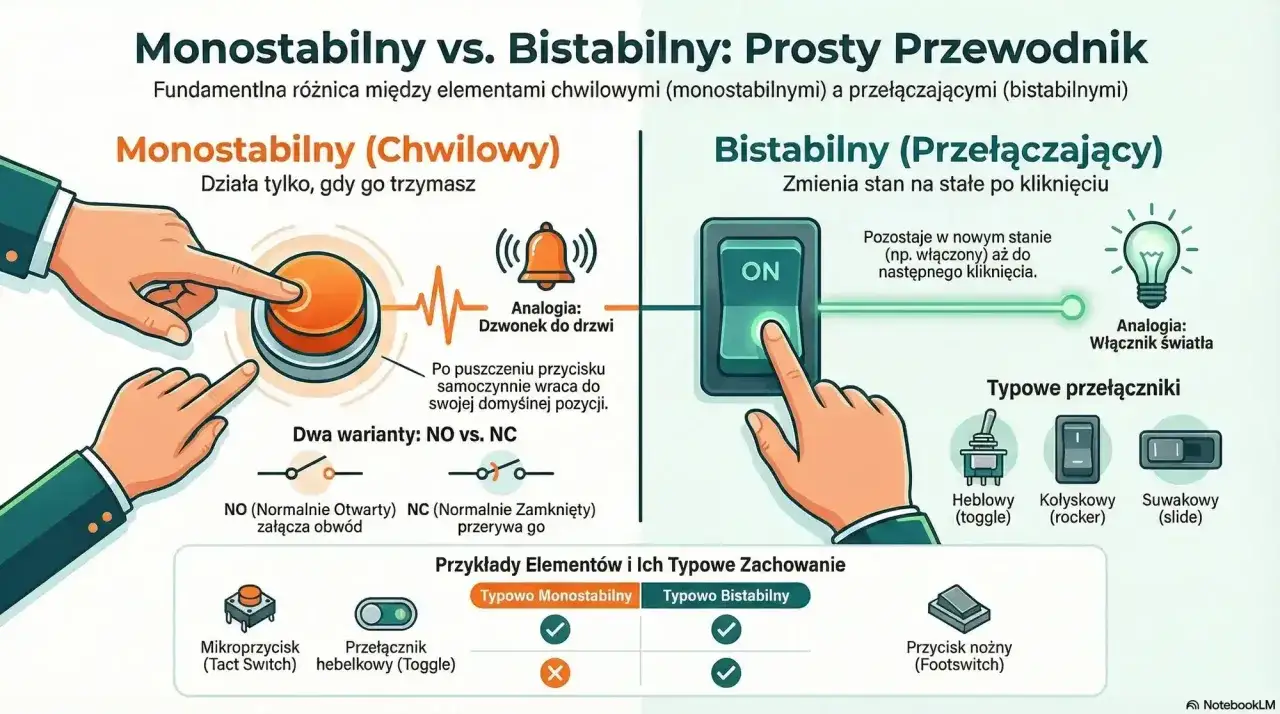

Jak działa przycisk monostabilny i bistabilny
Przycisk monostabilny, nazywany też chwilowym, ma jedną stabilną pozycję. Po naciśnięciu zmienia stan styków, ale po zwolnieniu nacisku sprężyna przywraca położenie początkowe. Działa podobnie jak przycisk dzwonka: sygnał pojawia się tylko przez czas naciskania.
W instalacjach spotyka się najczęściej wersję NO, czyli normalnie otwartą. W spoczynku obwód jest przerwany, a po naciśnięciu zostaje zamknięty. Wersja NC działa odwrotnie i przydaje się między innymi w układach zabezpieczeń, gdzie przerwanie obwodu może oznaczać awarię albo otwarcie osłony.
Łącznik bistabilny ma dwa stabilne stany. Jedno naciśnięcie lub przełączenie zmienia położenie styków, a mechanizm pozostawia je w tym stanie aż do kolejnego użycia. Tak działa typowy ścienny włącznik światła, choć w języku potocznym również bywa nazywany przyciskiem.
To rozróżnienie jest ważne, ponieważ określenia monostabilny i bistabilny mogą dotyczyć nie tylko samego elementu na ścianie. Tak samo opisuje się przekaźniki, moduły sterujące i tryby pracy automatyki. Przycisk może być monostabilny, a urządzenie wykonawcze za nim już bistabilne.
Monostabilny a bistabilny w codziennym użytkowaniu
Najprościej porównać oba rozwiązania przez zachowanie po puszczeniu przycisku. Przy monostabilnym sygnał znika, natomiast przy bistabilnym stan pozostaje zmieniony. Dla użytkownika przekłada się to na zupełnie inny sposób sterowania oświetleniem i urządzeniami.
| Cecha | Przycisk monostabilny | Łącznik bistabilny |
|---|---|---|
| Zachowanie po puszczeniu | Wraca do pozycji początkowej | Pozostaje w nowej pozycji |
| Rodzaj sygnału | Krótki impuls lub sygnał tak długo, jak trwa nacisk | Trwała zmiana stanu |
| Typowe zastosowanie | Dzwonek, sterowanie roletą, automatyka, smart home | Proste włączanie i wyłączanie światła |
| Liczba punktów sterowania | Łatwo obsługuje wiele przycisków | Wymaga odpowiedniego układu schodowego lub krzyżowego |
| Zależność od elektroniki | Zwykle potrzebuje modułu lub przekaźnika | Może działać bez dodatkowej automatyki |
Nie oznacza to, że jeden typ jest zawsze lepszy. Monostabilny przycisk daje instalacji większą elastyczność, ale zwykle wymaga urządzenia, które zinterpretuje impuls. Bistabilny łącznik jest prostszy w klasycznym obwodzie, lecz mniej wygodny, gdy planujesz sceny, sterowanie z aplikacji albo wiele miejsc obsługi.
Co wybrać do oświetlenia
W tradycyjnej instalacji pojedynczej lampy najłatwiejszym rozwiązaniem jest zazwyczaj łącznik bistabilny. Przewód fazowy przechodzi przez łącznik, a jego położenie bezpośrednio wskazuje, czy obwód jest załączony. Nie potrzebujesz modułu logicznego ani dodatkowego zasilania.
Monostabilny przycisk zaczyna wygrywać wtedy, gdy światłem ma zarządzać przekaźnik bistabilny, sterownik centralny albo moduł smart home. Każde naciśnięcie wysyła impuls, a elektronika decyduje, czy włączyć lampę, wyłączyć ją, uruchomić scenę lub sterować kilkoma obwodami jednocześnie.
Przykład z jednym punktem sterowania
W małym pomieszczeniu z jedną lampą i jednym miejscem obsługi klasyczny łącznik bistabilny jest zwykle najbardziej racjonalny. Jest tani, łatwy do zdiagnozowania i nie wymaga dodatkowego urządzenia. Sam wybrałbym go tam, gdzie automatyka nie daje realnej korzyści.
Przykład z kilkoma przyciskami
W korytarzu, klatce schodowej albo dużym salonie wygodniejsze mogą być przyciski monostabilne połączone równolegle z modułem. Niezależnie od tego, który przycisk naciśniesz, sterownik otrzyma ten sam impuls. Rozbudowa o kolejny punkt jest wtedy prostsza niż tworzenie skomplikowanego układu łączników.
Przeczytaj również: Softstart w praktyce - zasada działania, dobór i ustawienia
Przykład w inteligentnym domu
Jeśli światło ma reagować na obecność, harmonogram, aplikację i ręczne sterowanie, przycisk chwilowy często daje najlepszą bazę. Moduł przechowuje stan lampy, a przycisk pozostaje tylko interfejsem dla użytkownika. Trzeba jednak sprawdzić, czy konkretny sterownik obsługuje wejście monostabilne i jak interpretuje krótkie oraz długie naciśnięcie.
Jak dobrać właściwy element do instalacji
Najpierw określ, co ma się wydarzyć po naciśnięciu. Jeżeli potrzebujesz jednorazowego polecenia, na przykład startu, resetu, otwarcia bramy lub zmiany sceny, wybierz przycisk monostabilny. Jeżeli mechanizm ma fizycznie pozostać w wybranym stanie, odpowiedniejszy będzie element bistabilny.
Przy zakupie sprawdź kilka parametrów:
- NO lub NC - określa, czy styki są zwarte dopiero po naciśnięciu, czy pozostają zwarte w spoczynku.
- Napięcie i prąd znamionowy - szczególnie ważne przy bezpośrednim sterowaniu obciążeniem.
- Rodzaj obciążenia - zasilacz LED, silnik i grzałka mogą zachowywać się inaczej niż zwykła żarówka.
- Zgodność z modułem - sterownik może wymagać wejścia bezpotencjałowego, konkretnego napięcia albo określonego typu przycisku.
- Warunki montażu - w ogrodzie, łazience lub pomieszczeniu technicznym liczą się także szczelność i odporność mechaniczna.
Nie dobieraj elementu wyłącznie po wyglądzie frontu. Dwa przyciski o identycznej obudowie mogą mieć różne styki, różną obciążalność i zupełnie inne przeznaczenie. W praktyce najwięcej problemów wynika właśnie z pominięcia specyfikacji elektrycznej.
Najczęstsze błędy przy podłączaniu
Pierwszy błąd to utożsamianie przycisku z urządzeniem, które steruje lampą. Przycisk monostabilny sam nie zapamiętuje stanu. Jeśli po jego puszczeniu światło ma nadal świecić, potrzebny jest przekaźnik, sterownik albo moduł z odpowiednią logiką.
Druga pomyłka polega na zastosowaniu łącznika bistabilnego do modułu skonfigurowanego wyłącznie pod impulsy. W takim układzie aplikacja może działać odwrotnie niż fizyczny klawisz, a po zmianie stanu zdalnie położenie łącznika przestaje odpowiadać rzeczywistości.
Problematyczne bywają także podświetlane przyciski. Niewielki prąd płynący przez lampkę kontrolną może powodować migotanie diod LED albo przypadkowe wybudzanie wejścia sterownika. Czasem pomaga dodatkowy element kompensacyjny, ale jego dobór powinien wynikać z instrukcji modułu, a nie z przypadkowych porad z internetu.
Przy instalacjach 230 V nie traktuję samodzielnego eksperymentowania jako dobrego miejsca na oszczędności. Wyłączenie bezpiecznika nie zawsze wystarcza, dlatego przed pracą trzeba potwierdzić brak napięcia odpowiednim przyrządem, a w razie wątpliwości zlecić podłączenie elektrykowi.
Jak podjąć decyzję bez zgadywania
Moja praktyczna reguła jest prosta. Do klasycznego włączania jednej lampy wybieram łącznik bistabilny. Do automatyki, wielu punktów sterowania, scen świetlnych i integracji z inteligentnym domem częściej wybieram przyciski monostabilne oraz moduł, który przechowuje stan.
Jeśli planujesz modernizację instalacji, sprawdź jeszcze, czy w puszce znajduje się przewód neutralny i czy moduł może pracować z obciążeniem LED. Sam wybór przycisku jest ważny, ale o powodzeniu całego rozwiązania decydują również okablowanie, typ sterownika i sposób zabezpieczenia obwodu.
Najkrócej mówiąc, monostabilny wysyła polecenie, a bistabilny utrzymuje pozycję. Gdy zapamiętanie stanu ma odbywać się w elektronice, wybierz pierwszy wariant. Gdy chcesz prostego, fizycznego przełączania bez dodatkowej logiki, drugi będzie rozsądniejszy.
