Podłączasz sterownik do kotła, bramy albo obwodu oświetlenia i widzisz zaciski COM, NO oraz NC? Właśnie w takich sytuacjach potrzebny jest poprawny schemat styku bezpotencjałowego, który pokazuje nie tylko kolejność przewodów, ale też to, gdzie nie wolno podawać napięcia. Poniżej wyjaśniam zasadę działania, podaję praktyczne warianty połączeń i wskazuję błędy, które najczęściej kończą się awarią wejścia sterującego.
Najważniejsze zasady poprawnego podłączenia styku
- Styk bezpotencjałowy sam nie dostarcza napięcia, tylko zwiera albo rozwiera zewnętrzny obwód.
- COM i NO służą zwykle do załączania urządzenia po aktywacji przekaźnika.
- COM i NC tworzą obwód zamknięty w stanie spoczynku.
- Do wejścia kotła lub automatyki nie podawaj 230 V, jeśli instrukcja urządzenia wymaga styku beznapięciowego.
- Przy oświetleniu sprawdź nie tylko prąd znamionowy, ale też prąd rozruchowy zasilaczy LED.
Co naprawdę oznacza styk bezpotencjałowy
Styk bezpotencjałowy, nazywany też beznapięciowym albo „suchym”, jest elektrycznie podobny do zwykłego przełącznika. Sam nie wytwarza napięcia. Jedynie łączy dwa zaciski lub je rozłącza, a napięcie i źródło zasilania znajdują się po stronie urządzenia sterowanego.
To ważne rozróżnienie. Wyjście przekaźnika może być zasilane z jednej strony napięciem 12 V, a po drugiej stronie zwierać wejście sterujące kotła, które pracuje na własnym, niskim napięciu. Dzięki temu obwody są od siebie galwanicznie odseparowane, czyli nie muszą mieć wspólnego przewodu zasilającego.
W praktyce styk bezpotencjałowy spotykam najczęściej przy sterowaniu kotłem, pompą ciepła, elektrozamkiem, bramą garażową, centralą alarmową i modułami automatyki. W inteligentnym domu jest przydatny wtedy, gdy sterownik nie powinien „podawać plusa” ani fazy, tylko wysłać urządzeniu prosty sygnał typu włącz lub wyłącz.
Jak czytać zaciski COM, NO i NC

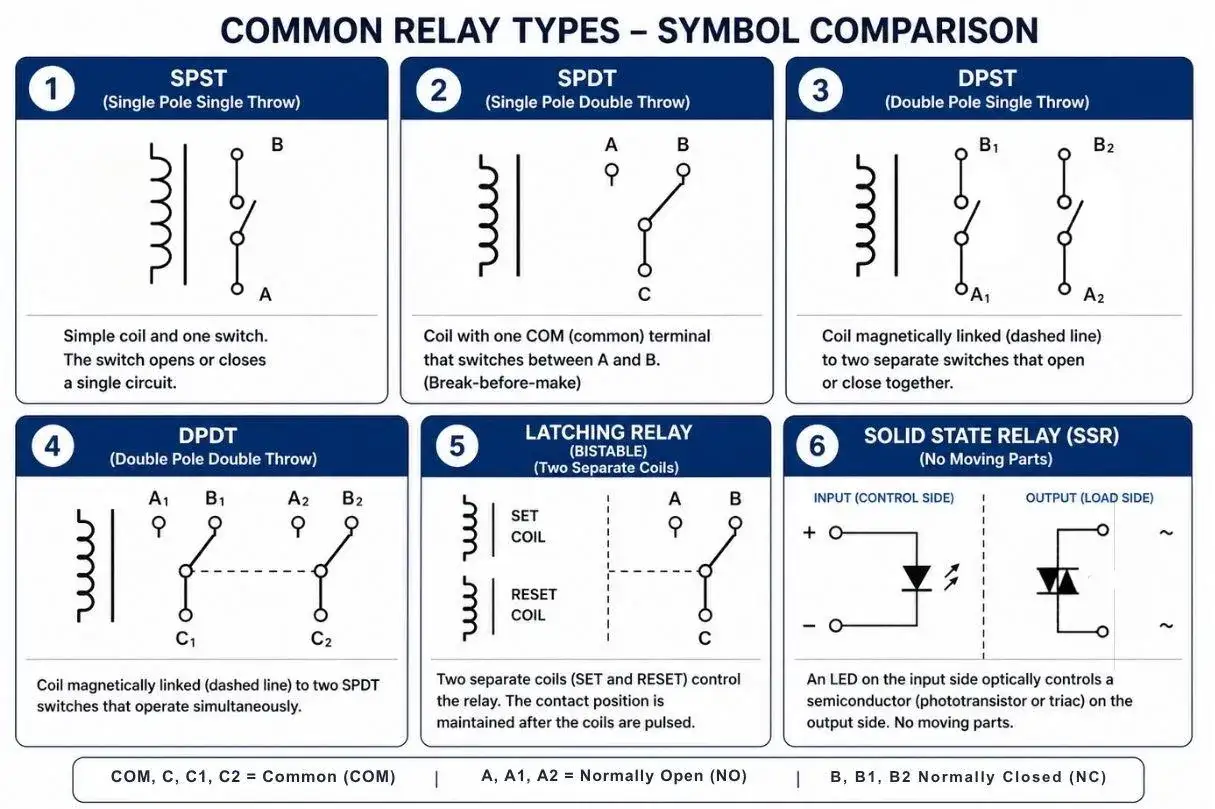

Trzy oznaczenia występujące na przekaźnikach opisują jeden styk przełączny. COM oznacza zacisk wspólny, NO to „normally open”, czyli styk normalnie otwarty, a NC oznacza „normally closed”, czyli styk normalnie zamknięty.
| Oznaczenie | Stan spoczynku | Po zadziałaniu przekaźnika | Typowe zastosowanie |
|---|---|---|---|
| COM | Wspólny punkt obwodu | Przełącza się na NO albo pozostaje połączony z NC | Jeden przewód sterowanego obwodu |
| NO | Rozłączony z COM | Zwiera się z COM | Załączenie kotła, lampy, bramy lub sygnału |
| NC | Zwarty z COM | Rozłącza się z COM | Obwody działające do chwili zadziałania lub kontroli awarii |
Jeżeli chcesz uruchomić urządzenie dopiero po wysłaniu sygnału, zwykle wykorzystasz COM i NO. Gdy obwód ma być zamknięty w stanie spoczynku, wybierasz COM i NC. Nie zakładaj jednak, że „normalny” oznacza zawsze stan bez zasilania całego urządzenia. W dokumentacji może chodzić o stan spoczynku konkretnego przekaźnika albo stan pracy danego systemu.
Najprostszy test wykonuję multimetrem ustawionym na pomiar ciągłości. Przy wyłączonym przekaźniku para COM-NC powinna mieć przejście, a COM-NO nie. Po aktywacji sytuacja powinna się odwrócić. Ten test trwa chwilę, a często od razu pokazuje, czy opis zacisków na obudowie jest zgodny z oczekiwanym działaniem.
Podstawowy schemat podłączenia krok po kroku
Sterowanie kotłem lub pompą ciepła
W wielu kotłach wejście termostatu pokojowego ma dwa zaciski, na przykład RT, TA albo podobne. Takie wejście oczekuje zazwyczaj zwarcia dwóch styków, a nie doprowadzenia zewnętrznego napięcia.
Wyjście bezpotencjałowe sterownika Wejście kotła
COM ----------------------------------- RT / TA
NO ----------------------------------- RT / TA
W tym wariancie przewody z COM i NO tworzą prosty przełącznik. Po aktywacji sterownika obwód wejściowy kotła zostaje zwarty i urządzenie interpretuje to jako żądanie grzania. Nie podłączaj tutaj przewodów L ani N, chyba że producent wyraźnie przewidział inne rozwiązanie.
Jeżeli kocioł wymaga rozwarcia obwodu podczas żądania pracy, może być potrzebna para COM-NC. O tym decyduje instrukcja urządzenia, a nie sam wygląd zacisków. Błędny wybór NO lub NC zwykle nie uszkadza kotła, ale powoduje odwrotne działanie, ciągłe grzanie albo brak reakcji.
Przeczytaj również: Softstart w praktyce - zasada działania, dobór i ustawienia
Przełączanie osobnego obwodu zasilania
Styk może też przełączać zewnętrzne napięcie, którego nie ma na wyjściu sterownika. Przykładowo moduł automatyki może zwierać obwód 12 V, 24 V albo 230 V zasilający lampę, sygnalizator lub cewkę stycznika.
Zewnętrzne źródło zasilania
L / + ---- bezpiecznik ---- COM
|
NO ---- odbiornik ---- N / -
W takim układzie napięcie doprowadzasz do COM, a z NO wychodzisz na odbiornik. Przekaźnik nadal pozostaje odseparowany od elektroniki sterującej, ale jego styki pracują już w obwodzie zewnętrznym. Trzeba sprawdzić maksymalne napięcie, prąd oraz rodzaj obciążenia podany przez producenta modułu.
Przy instalacji 230 V nie traktuję małego modułu smart jako uniwersalnego wyłącznika. Dla lamp LED problemem bywa prąd rozruchowy zasilacza, który przez krótką chwilę jest znacznie wyższy niż prąd pracy. Jeśli obciążenie jest większe, indukcyjne albo ma trudny start, bezpieczniejszym rozwiązaniem jest sterowanie cewką stycznika lub odpowiedniego przekaźnika mocy.
Jak wykorzystać styk w oświetleniu i automatyce
W oświetleniu styk bezpotencjałowy przydaje się przede wszystkim wtedy, gdy chcę połączyć dwa systemy, które nie używają tego samego sposobu sterowania. Przykładem może być centrala alarmowa, która ma wyjście przekaźnikowe, oraz obwód oświetlenia zasilany z osobnego zabezpieczenia.
Typowy scenariusz wygląda tak, że alarm zwiera COM z NO po wykryciu ruchu, a ten sygnał uruchamia oświetlenie wejścia. Jeśli centrala nie może bezpośrednio przełączać mocy lampy, stykiem steruję cewką stycznika. To rozwiązanie jest bardziej przewidywalne niż obciążanie małego przekaźnika kilkoma zasilaczami LED.

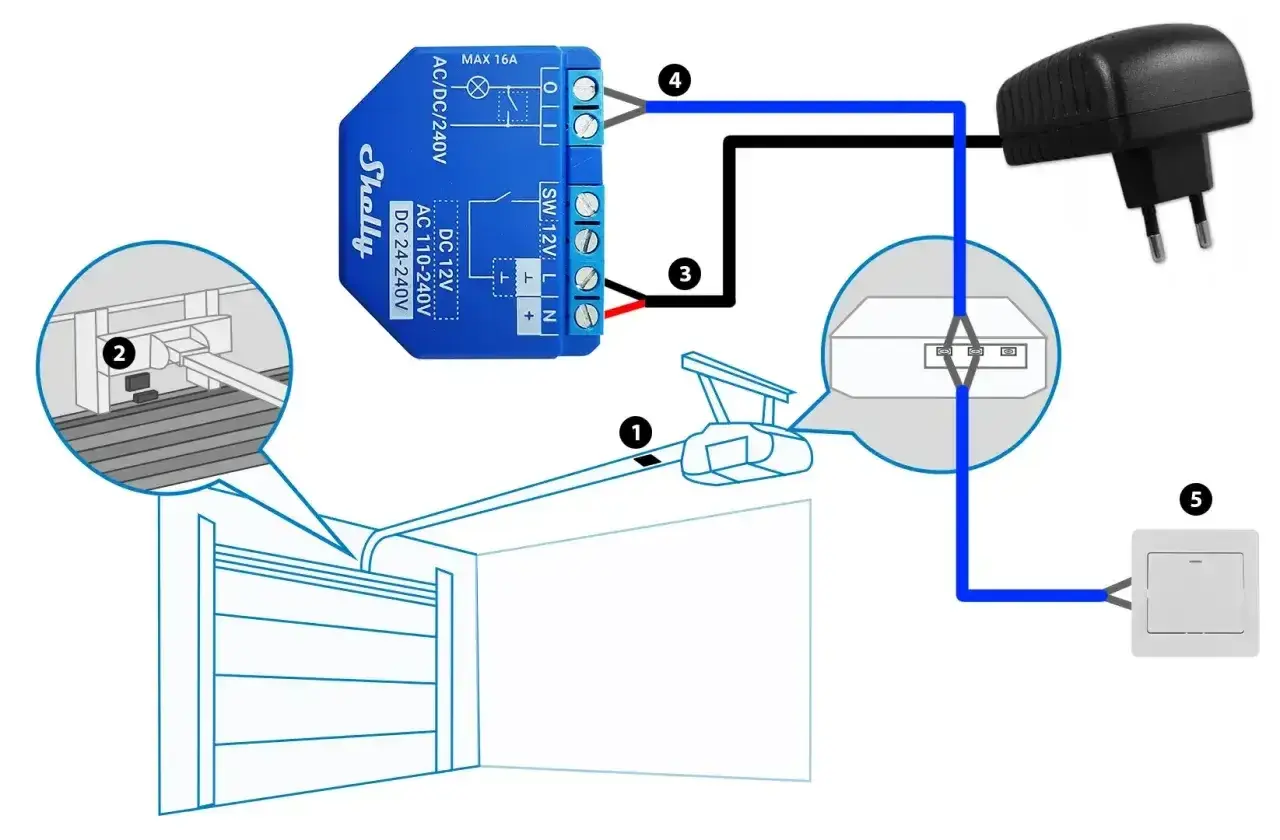

W automatyce domowej warto zwrócić uwagę na tryb impulsowy. Brama garażowa, elektrozamek lub sterownik rolet często nie oczekują stałego zwarcia, lecz krótkiego impulsu trwającego na przykład 0,5-2 sekundy. Dłuższe podtrzymanie może spowodować ponowne otwarcie, blokadę albo nieprawidłową reakcję urządzenia.
| Zastosowanie | Najczęściej używana para | Na co uważać |
|---|---|---|
| Kocioł i termostat | COM + NO lub COM + NC | Rodzaj wejścia określony w instrukcji kotła |
| Brama garażowa | COM + NO | Impuls zamiast stałego zwarcia |
| Elektrozamek | COM + NO albo COM + NC | Logika otwierania i czas zadziałania |
| Oświetlenie LED | COM + NO | Prąd rozruchowy i obciążalność przekaźnika |
| Alarm lub sygnalizacja awarii | Często COM + NC | Rozwarcie może oznaczać przerwę, awarię lub zadziałanie |
Właśnie w systemach alarmowych NC bywa ciekawszy niż NO. Zamknięty obwód można stale nadzorować, więc jego przerwanie sygnalizuje nie tylko alarm, ale też zerwany przewód albo utratę zasilania modułu. To przykład, w którym wybór styku wpływa na odporność całego systemu, a nie tylko na sposób włączania lampy.
Najczęstsze błędy przy podłączaniu
Najgroźniejsza pomyłka polega na podaniu 230 V na wejście, które oczekuje suchego styku. Elektronika kotła, centrali lub sterownika może zostać uszkodzona natychmiast. Przed połączeniem sprawdzam w instrukcji, czy zaciski są opisane jako dry contact, volt-free, beznapięciowe, RT, TA albo podobnie.
- Mylenie COM z masą - COM jest zaciskiem wspólnym przekaźnika, a nie musi oznaczać przewodu neutralnego, minusa ani uziemienia.
- Łączenie przewodów zasilających ze sterującymi - obecność zacisków L i N obok COM, NO i NC nie oznacza, że wszystkie należy ze sobą połączyć.
- Brak kontroli logiki NO/NC - urządzenie może działać odwrotnie, mimo że przewody są dobrze dokręcone.
- Przekroczenie obciążalności - szczególnie przy silnikach, transformatorach i zasilaczach LED.
- Pomijanie impulsu czasowego - automatyka bramy lub zamka może wymagać krótkiego zwarcia, a nie stałego załączenia.
- Brak odciążenia przewodów - luźny kabel w puszce lub module może powodować losowe restarty i iskrzenie.
Nie ufam też opisom typu „przekaźnik do wszystkiego”. Liczy się karta katalogowa konkretnego modelu i rodzaj obciążenia. Jeśli producent podaje osobne wartości dla obciążenia rezystancyjnego, indukcyjnego i lamp, to właśnie te różnice decydują, czy połączenie będzie trwałe.
Jak bezpiecznie sprawdzić gotowe połączenie
Po zakończeniu montażu zaczynam od kontroli bez napięcia. Sprawdzam, czy przewody trafiły do właściwych zacisków, czy nie ma przypadkowych mostków oraz czy sterowany obwód ma własne zabezpieczenie. Przy instalacji sieciowej upewniam się również, że przewód ochronny nie został użyty jako przewód roboczy.
Potem testuję samą logikę przekaźnika. Multimetr powinien potwierdzić przejście między COM i NC w spoczynku oraz między COM i NO po aktywacji. Dopiero później sprawdzam działanie kotła, bramy lub lampy, zaczynając od krótkiego testu i obserwując, czy urządzenie reaguje zgodnie z założeniem.
Jeśli układ nie działa, nie zamieniam od razu przewodów na chybił trafił. Najpierw ustalam, czy problem leży po stronie sterownika, wejścia urządzenia, konfiguracji NO/NC czy zasilania odbiornika. Taka kolejność jest szybsza i ogranicza ryzyko uszkodzenia elektroniki.
Obwody 230 V, połączenia w rozdzielnicy i układy związane z bezpieczeństwem powinien wykonać lub sprawdzić elektryk z odpowiednimi uprawnieniami. Przy niskim napięciu nadal trzeba trzymać się dokumentacji, bo „małe napięcie” nie oznacza automatycznie, że każdy błąd będzie bezpieczny.
Dobry schemat zaczyna się od funkcji urządzenia
Najprostsza reguła jest taka: najpierw ustal, co ma zostać zwarte i w jakim stanie, a dopiero potem wybierz COM-NO albo COM-NC. Do kotła zwykle prowadzisz wyłącznie dwa przewody wejścia sterującego, do bramy często konfigurujesz impuls, a przy oświetleniu oceniasz dodatkowo obciążalność styków i prąd rozruchowy.
Jeżeli zachowasz separację obwodów, nie podasz obcego napięcia na wejście sterownika i wykonasz prosty test multimetrem, większość typowych połączeń staje się przewidywalna. Właśnie te trzy czynności robią większą różnicę niż sam wygląd modułu czy liczba zacisków na jego obudowie.
