Podłączenie włącznika światła wymaga przede wszystkim poprawnego rozpoznania przewodów i bezpiecznego odłączenia zasilania. W tym poradniku pokazuję, jak działa zwykły łącznik, czym różni się wersja schodowa od krzyżowej, kiedy potrzebny jest przewód neutralny oraz na co uważać przy montażu modelu smart.
Najważniejsze zasady bezpiecznego sterowania światłem
- Wyłącz zasilanie w rozdzielnicy i sprawdź brak napięcia odpowiednim miernikiem.
- Zwykły łącznik powinien rozłączać przewód fazowy L, a nie neutralny N.
- Przewód niebieski N i żółto-zielony PE zwykle prowadzi się bezpośrednio do oprawy.
- Do sterowania z dwóch miejsc służy para łączników schodowych.
- Włącznik inteligentny może wymagać przewodu neutralnego, głębokiej puszki i zgodności z lampą LED.
Zanim dotkniesz przewodów, zadbaj o bezpieczeństwo
Przy instalacji 230 V nie zaczynam od odkręcania mechanizmu, tylko od odłączenia właściwego obwodu w rozdzielnicy. Samo zgaszenie światła nie wystarcza. Po wyłączeniu zabezpieczenia sprawdzam brak napięcia na wszystkich przewodach, najlepiej wskaźnikiem dwubiegunowym lub miernikiem.
Przydają się również izolowane wkrętaki, szczypce, złączki dopuszczone do danego przekroju przewodu oraz latarka. Nie pracuję pod napięciem i nie ufam wyłącznie kolorom żył, szczególnie w starszych mieszkaniach, gdzie instalacja mogła być wielokrotnie przerabiana.

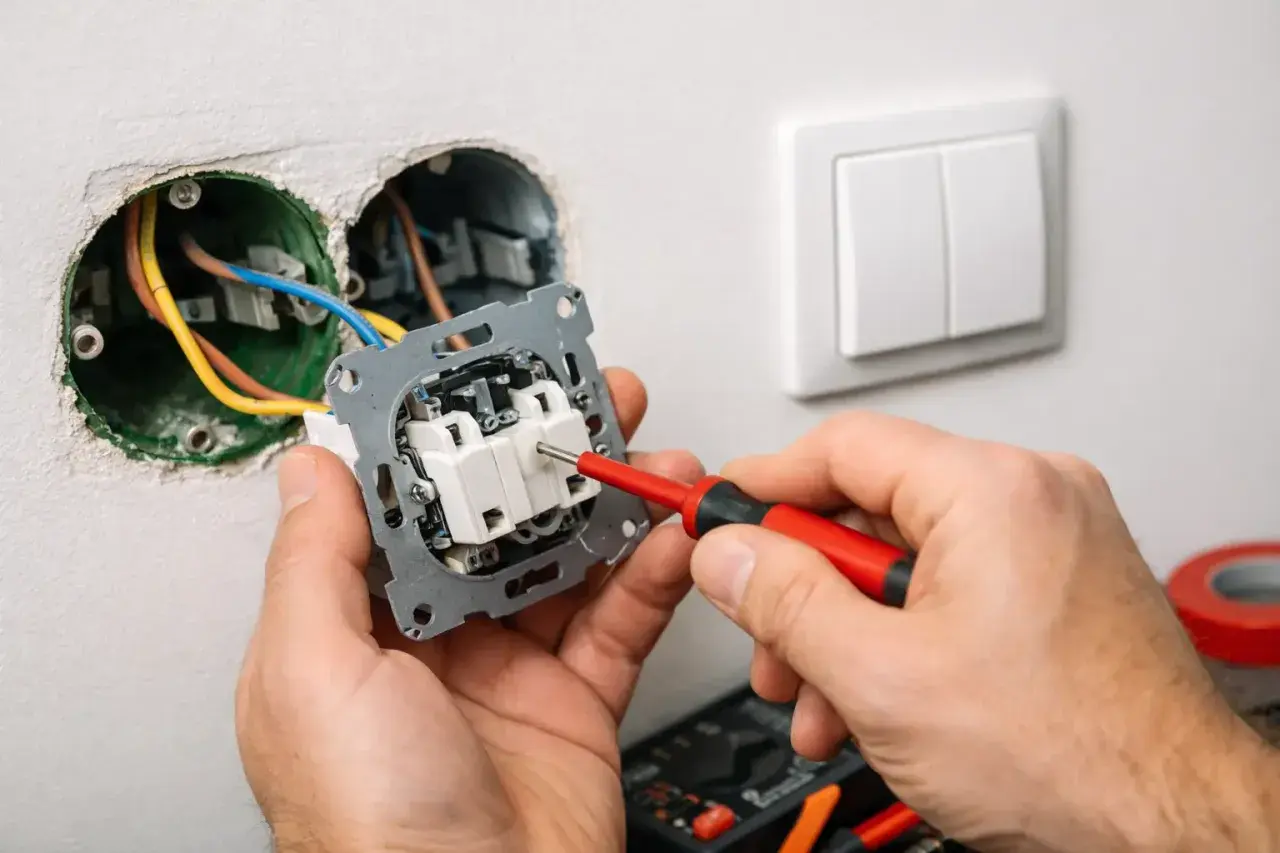

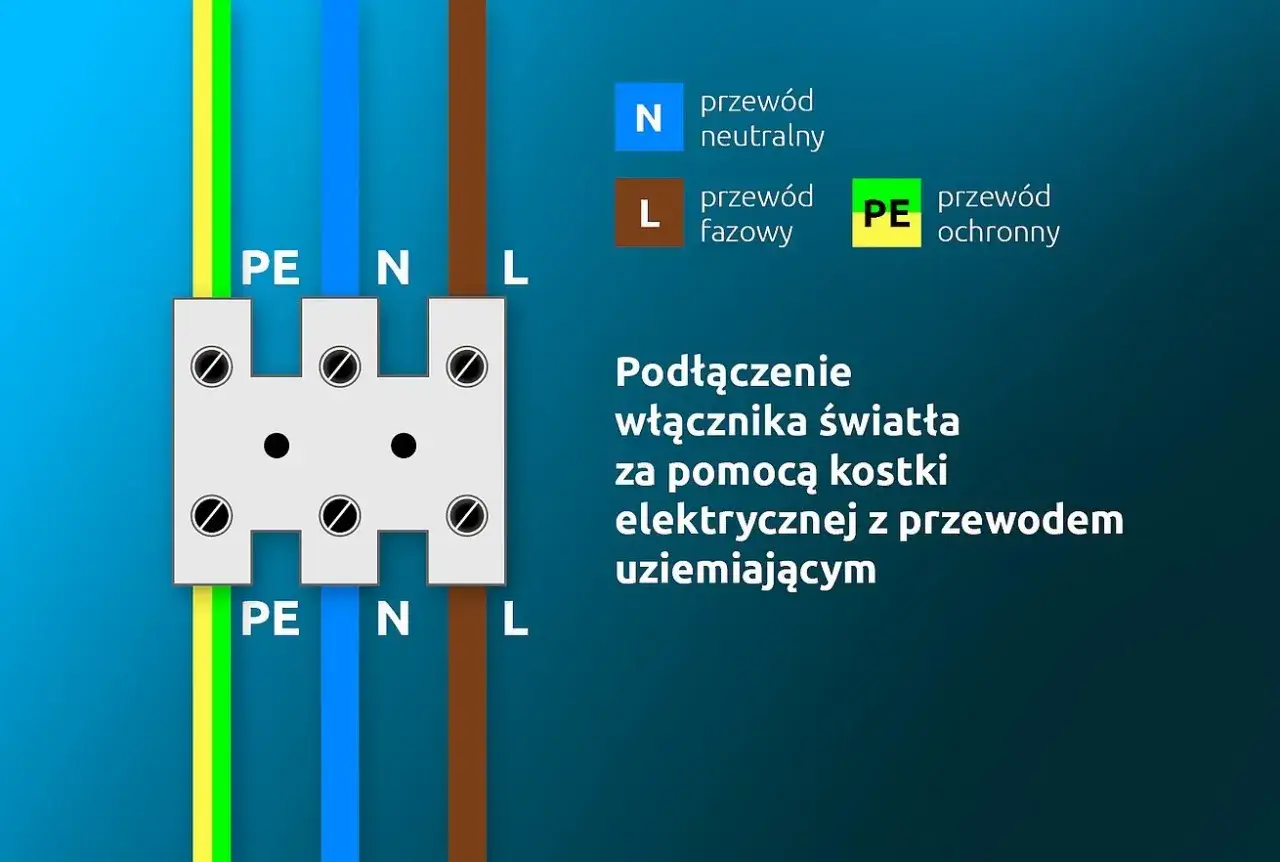

Co oznaczają oznaczenia L, N i PE
| Oznaczenie | Znaczenie | Typowy kolor | Rola w obwodzie |
|---|---|---|---|
| L | Przewód fazowy | Brązowy, czarny lub szary | Doprowadza napięcie do łącznika |
| N | Przewód neutralny | Niebieski | Wraca bezpośrednio do oprawy |
| PE | Przewód ochronny | Żółto-zielony | Chroni przed skutkami uszkodzenia izolacji |
Kolor jest wskazówką, nie dowodem. Nie wolno wykorzystywać przewodu żółto-zielonego jako fazowego, a przewodu niebieskiego nie należy automatycznie traktować jako neutralnego bez pomiaru. Jeżeli oznaczenia są niejasne albo w puszce znajduje się kilka obwodów, rozsądniej zlecić identyfikację elektrykowi.
Jak podłączyć zwykły łącznik jednobiegunowy
Najprostszy układ stosuje się wtedy, gdy jedną lampą steruje się z jednego miejsca. Do mechanizmu trafia przewód fazowy zasilający, a z drugiego zacisku wychodzi przewód fazowy załączany, który biegnie do oprawy.
| Element | Połączenie |
|---|---|
| Faza z rozdzielnicy | Do zacisku L lub wspólnego wejścia łącznika |
| Powrót do lampy | Do zacisku oznaczonego strzałką, L1 albo 1 |
| Neutralny N | Bezpośrednio do oprawy, przez złączkę |
| Ochronny PE | Do zacisku ochronnego oprawy lub ciągłości przewodu PE |
W praktyce łącznik nie zasila lampy „dwoma przewodami L i N”. On tylko przerywa fazę. Przewód neutralny pozostaje ciągły, dzięki czemu po wyłączeniu światła na oprawie nie powinno być napięcia fazowego.
Prosta procedura wymiany mechanizmu
- Wyłącz odpowiedni wyłącznik nadprądowy w rozdzielnicy.
- Sprawdź brak napięcia w puszce i zapamiętaj układ przewodów.
- Odłącz stary mechanizm, nie ciągnąc za żyły.
- Podłącz fazę do zacisku wejściowego, a przewód do lampy do wyjścia.
- Dokładnie dokręć lub zatrzaśnij przewody i sprawdź, czy nie wysuwają się z zacisków.
- Osadź mechanizm w puszce, załóż ramkę i dopiero wtedy włącz zasilanie.
Jeżeli przewód jest nadpalony, zacisk luźny albo izolacja krucha, sama wymiana klawisza nie rozwiąże problemu. Ślady przegrzania oznaczają konieczność usunięcia przyczyny, a nie tylko zamaskowania jej nową obudową.
Łącznik podwójny, schodowy i krzyżowy mają różne zadania
Wybór mechanizmu zależy od tego, z ilu miejsc chcesz sterować światłem. Łącznik podwójny obsługuje dwa niezależne obwody z jednego miejsca, natomiast schodowy pozwala sterować jedną lampą z dwóch punktów, na przykład na początku i końcu korytarza.
| Typ łącznika | Zastosowanie | Najważniejsza cecha |
|---|---|---|
| Jednobiegunowy | Jedna lampa, jedno miejsce sterowania | Ma wejście fazowe i wyjście do lampy |
| Podwójny | Dwa źródła światła z jednego miejsca | Ma wspólne wejście oraz dwa wyjścia |
| Schodowy | Jedna lampa, dwa miejsca sterowania | Wykorzystuje dwa przewody korespondencyjne |
| Krzyżowy | Jedna lampa, co najmniej trzy miejsca sterowania | Montuje się go pomiędzy łącznikami schodowymi |
W układzie schodowym faza trafia do zacisku wspólnego pierwszego mechanizmu. Dwa przewody korespondencyjne łączą oba łączniki, a z zacisku wspólnego drugiego mechanizmu wychodzi przewód do lampy. N i PE nadal biegną do oprawy, omijając mechanizmy sterujące.
Najczęstsza pomyłka polega na kupieniu dwóch zwykłych łączników zamiast dwóch schodowych. Objaw jest prosty: światło działa tylko w określonych pozycjach albo nie da się go przełączać niezależnie z obu miejsc. Przy trzech punktach sterowania dochodzi łącznik krzyżowy, ale zawsze znajduje się on pomiędzy parą schodową.
Włącznik inteligentny wymaga sprawdzenia instalacji
W automatyce oświetlenia sam napis „Wi-Fi” nie mówi jeszcze, czy urządzenie pasuje do puszki. Wiele modeli potrzebuje przewodu fazowego L oraz neutralnego N, ponieważ elektronika musi być zasilana także wtedy, gdy lampa jest wyłączona.
W starszych instalacjach w puszce przy ścianie często znajduje się tylko faza i przewód powrotny do lampy. Wtedy trzeba wybrać model bez przewodu neutralnego albo doprowadzić N podczas remontu. Wersje bez N mogą wymagać dodatkowego modułu przy oprawie, szczególnie przy małych obciążeniach LED.
Przeczytaj również: Dlaczego lampa z czujnikiem ruchu sama się zapala?
Co sprawdzić przed zakupem
- czy w puszce znajduje się przewód N,
- czy mechanizm pasuje do puszki o odpowiedniej głębokości,
- czy obsługuje lampy LED i minimalną moc obciążenia,
- czy ma funkcję łącznika schodowego, jeśli jest potrzebna,
- czy aplikacja i protokół komunikacji pasują do używanego systemu smart home,
- czy producent wymaga przewodu neutralnego lub dodatkowego bypassu.
Nie wolno łączyć przewodu neutralnego z ochronnym tylko po to, żeby uruchomić urządzenie. Nigdy nie zastępuję N przewodem PE. To błąd grożący porażeniem i uszkodzeniem instalacji.
W praktyce zwykły włącznik Wi-Fi kosztuje często około 60-150 zł, a bardziej rozbudowane modele z pomiarem energii, Zigbee lub Matter mogą kosztować 150-300 zł i więcej. Jeżeli trzeba doprowadzić nowy przewód albo pogłębić puszkę, koszt pracy szybko przewyższa cenę samego urządzenia.
Typowe błędy, które powodują problemy
- Rozłączanie przewodu N zamiast fazowego. Lampa może być zgaszona, ale jej elementy nadal pozostają pod napięciem.
- Łączenie żył „na skrętkę” i zaklejanie ich taśmą. Do połączeń stosuj odpowiednie złączki albo zaciski zgodne z instrukcją.
- Wkładanie zbyt wielu przewodów do jednego zacisku. Każdy mechanizm ma określony przekrój i maksymalną liczbę żył.
- Brak miejsca w puszce. Moduł smart upchnięty na siłę może mieć gorsze chłodzenie i poluzować przewody.
- Ignorowanie migotania LED po montażu modelu bez N. Przyczyną może być prąd upływu, zbyt małe obciążenie albo brak elementu kompensacyjnego.
- Podłączanie oprawy bez przewodu ochronnego tam, gdzie jest wymagany. Dotyczy to szczególnie metalowych lamp klasy ochronności I.
Jeśli po montażu słychać trzaski, czuć zapach spalenizny, obudowa się nagrzewa albo zabezpieczenie wyłącza obwód, natychmiast odłącz zasilanie. Nie testuję wtedy kolejnych konfiguracji metodą prób i błędów.
Ile kosztuje wymiana i wykonanie punktu świetlnego
Cena zależy głównie od tego, czy wymieniasz istniejący mechanizm, czy budujesz cały punkt od nowa. Przy prostej wymianie największy koszt stanowi zwykle robocizna i dojazd, a nie sam łącznik.
| Zakres prac | Orientacyjny koszt |
|---|---|
| Zwykły mechanizm jednobiegunowy | około 10-40 zł |
| Łącznik podwójny lub schodowy | około 15-70 zł |
| Włącznik smart | około 60-300 zł |
| Wymiana istniejącego mechanizmu przez elektryka | zwykle 80-200 zł plus materiały |
| Wykonanie nowego punktu elektrycznego | często 100-180 zł za punkt, bez większych prac budowlanych |
Podane kwoty są orientacyjne i zależą od regionu, dostępu do instalacji oraz stanu ściany. Nowy przewód, bruzdowanie i naprawa tynku mogą podnieść koszt kilkukrotnie, dlatego przy remoncie najlepiej zaplanować wszystkie punkty przed zamknięciem ścian.
Dobrze przygotowana puszka ułatwia późniejszą automatykę
Jeżeli planujesz kiedyś sterowanie z telefonu, czujnik ruchu albo sceny świetlne, podczas remontu warto doprowadzić do puszki przewód neutralny i zostawić odrobinę miejsca na moduł. To niewielka decyzja, która później pozwala wybierać spośród większej liczby urządzeń.
W suchym pokoju standardowy osprzęt zwykle wystarcza, ale w łazience trzeba dobrać urządzenia do warunków wilgotności i stref ochronnych. Przy starej, nieopisanej albo aluminiowej instalacji nie oszczędzam na pomiarach. Jeśli nie potrafisz jednoznacznie wskazać L, N i PE, montaż powinien wykonać elektryk, bo poprawny schemat jest ważniejszy niż szybka wymiana klawisza.
