Gdy silnik, zasilacz LED albo elektronarzędzie przy włączeniu powoduje zadziałanie zabezpieczenia, problemem często nie jest zbyt mała moc instalacji, lecz krótki, wysoki prąd rozruchowy. Pokażę, jak czytać schemat soft startu 230 V, gdzie wpiąć moduł, czym różni się układ do silnika od ogranicznika dla oświetlenia oraz jak uniknąć błędów, które mogą uszkodzić urządzenie lub stworzyć zagrożenie.
Najważniejsze zasady prawidłowego podłączenia układu soft start
- Najpierw rozpoznaj typ modułu - ogranicznik do LED nie jest tym samym co softstarter silnikowy.
- Przewód fazowy L zwykle przechodzi przez układ, a przewód neutralny N pozostaje prowadzony zgodnie ze schematem producenta.
- Przewód ochronny PE nie może być przerywany przez soft start ani używany jako przewód roboczy.
- Parametry prądowe modułu muszą odpowiadać obciążeniu, także jego prądowi rozruchowemu.
- Test wykonuje się po zamknięciu obudowy, z kontrolą temperatury, poprawności startu i działania zabezpieczeń.
Najpierw ustal, jaki soft start masz przed sobą
Pod jedną nazwą kryją się dwa różne rozwiązania. Pierwsze służy do łagodnego uruchamiania silnika, na przykład pompy, wentylatora, szlifierki lub piły. Drugie ogranicza krótki impuls prądu pobierany przez zasilacze LED, oprawy oświetleniowe i urządzenia elektroniczne.
To rozróżnienie ma znaczenie większe, niż może się wydawać. Moduł przeznaczony do opraw LED może mieć niewielką moc i działać przez kilkaset milisekund, a softstarter silnikowy reguluje napięcie lub moment podczas całej rampy rozruchowej. Podłączenie niewłaściwego urządzenia może spowodować migotanie światła, przegrzanie modułu albo brak momentu potrzebnego do ruszenia silnika.
Sam zaczynam zawsze od odczytania oznaczeń na obudowie i instrukcji. Szukam informacji o rodzaju obciążenia, maksymalnym prądzie, sposobie chłodzenia i dopuszczalnym czasie rozruchu. Dopiero potem dobieram schemat, ponieważ podobnie wyglądające moduły mogą mieć zupełnie inne zaciski.

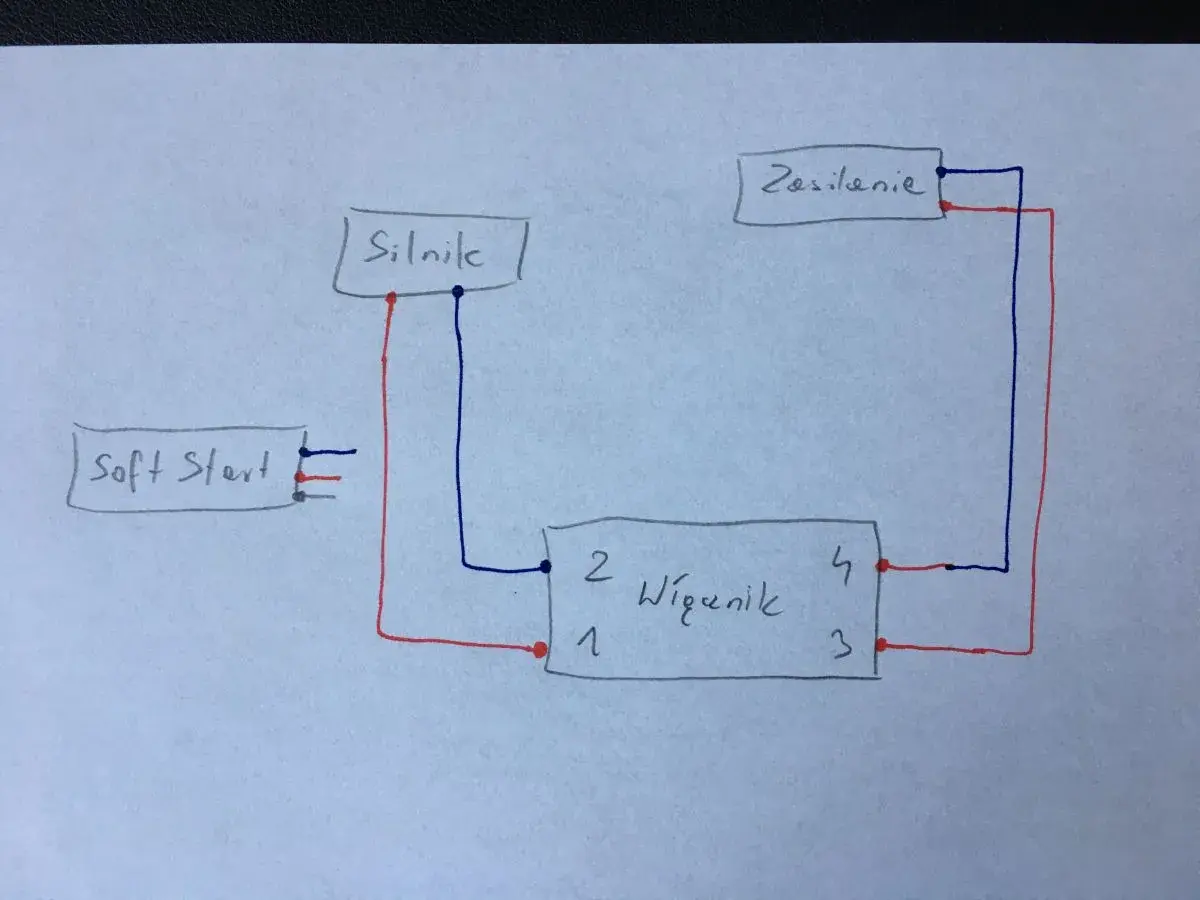

Podstawowy schemat dla urządzenia 230 V
W najprostszym układzie zasilanie przechodzi przez zabezpieczenie, wyłącznik lub stycznik, moduł soft start, a następnie trafia do odbiornika. Dla typowego urządzenia jednofazowego schemat ideowy można zapisać tak:
L 230 V ── zabezpieczenie ── wyłącznik ── soft start ── odbiornik
N 230 V ── zabezpieczenie ── wyłącznik ──────────────── odbiornik
PE ─────────────────────────────────────────────────── obudowa odbiornikaW wielu prostych modułach przewód fazowy podłącza się do zacisku wejściowego, a wyjście prowadzi do urządzenia. Niektóre modele mają także zacisk neutralny potrzebny do zasilania elektroniki sterującej. Oznaczenia L-in, L-out, N, A1, A2 lub IN i OUT nie są uniwersalne, dlatego nie należy kierować się wyłącznie położeniem zacisku na obudowie.
Ważna zasada jest stała: przewód PE prowadzi się bezpośrednio do metalowej obudowy odbiornika i nie przepuszcza przez moduł ograniczający prąd. Jeśli urządzenie ma klasę ochronności wymagającą uziemienia, brak przewodu ochronnego jest błędem niezależnie od tego, czy silnik po podłączeniu działa.
Moduł do elektronarzędzia z silnikiem komutatorowym
W popularnym układzie do szlifierki lub piły moduł znajduje się szeregowo w torze zasilania silnika. Uproszczony zapis wygląda następująco:
L ── wyłącznik ── wejście soft startu ── wyjście soft startu ── silnik
N ── wyłącznik lub tor zasilania zgodny z konstrukcją urządzenia ── silnik
PE ───────────────────────────────────────────────────────────── obudowaNie każdy moduł pasuje do każdego elektronarzędzia. Trzeba sprawdzić, czy producent dopuszcza silnik komutatorowy, regulację fazową i konkretną moc urządzenia. W przypadku narzędzi z regulacją obrotów, hamulcem elektronicznym lub układem podtrzymania pracy przypadkowy soft start może zakłócić działanie fabrycznej elektroniki.
Przeczytaj również: Jak podłączyć czujnik zmierzchu do lampy 230 V?
Softstarter do silnika indukcyjnego
Silnik indukcyjny jednofazowy, na przykład pompa lub wentylator, wymaga modułu przeznaczonego do takiego obciążenia. Przydatny jest schemat z osobnym stycznikiem głównym:
L ── wyłącznik nadprądowy ── stycznik ── softstarter ── silnik
N ── wyłącznik nadprądowy ── stycznik ──────────────── silnik
PE ────────────────────────────────────────────────── obudowa silnikaSoftstarter nie zastępuje zabezpieczenia zwarciowego ani ochrony przeciążeniowej. Przy pompie lub sprężarce trzeba dodatkowo uwzględnić prąd znamionowy, prąd zablokowanego wirnika i wymagany moment startowy. Zbyt długa rampa może wyglądać dobrze na ekranie ustawień, ale w praktyce doprowadzić do buczenia i przegrzewania silnika.
Jak podłączyć ogranicznik do oświetlenia LED
W obwodach oświetleniowych problemem bywa nie silnik, lecz kondensatory w zasilaczach impulsowych. Po załączeniu pobierają one krótki, gwałtowny impuls. Duża liczba opraw LED może przez to wyzwalać wyłącznik nadprądowy, sklejać styki przekaźnika albo skracać żywotność elementów sterujących.
Typowy ogranicznik prądu rozruchowego montuje się przed grupą opraw. Przykładowy układ może wyglądać tak:
L ── zabezpieczenie ── stycznik ── LIN [ogranicznik] LOUT ── oprawy LED
N ── zabezpieczenie ── stycznik ─────────────── N ────────── oprawy LED
PE ───────────────────────────────────────────────────────── oprawyW tym rozwiązaniu zacisk LIN oznacza wejście fazy, a LOUT wyjście fazy ograniczonej podczas startu. Nazwy mogą być inne, na przykład IN i OUT. Po krótkim czasie układ często zwiera element ograniczający przez przekaźnik lub inny bypass, więc oprawy pracują później przy pełnym napięciu.
Nie wolno automatycznie zakładać, że ogranicznik LED nadaje się do wentylatora, transformatora toroidalnego albo grzałki. Producent może dopuszczać wyłącznie zasilacze impulsowe i oprawy LED. Jeśli w jednym obwodzie są różne typy odbiorników, trzeba sprawdzić ich zgodność albo rozdzielić obciążenia na osobne tory.
Przy większej liczbie opraw liczy się nie tylko suma mocy podana na etykietach. Istotny jest również typ zasilaczy, ich współczynnik mocy oraz łączny impuls rozruchowy. Dlatego urządzenie o obciążalności 16 A nie zawsze bezpiecznie obsłuży grupę opraw, których prąd roboczy wynosi zaledwie kilka amperów.
Dobór parametrów i ustawienia rampy
Najbezpieczniej dobierać moduł według prądu znamionowego odbiornika, a nie wyłącznie według mocy w kilowatach. Dla silnika sprawdź tabliczkę znamionową i wybierz urządzenie o prądzie co najmniej równym prądowi silnika. Przy trudnym rozruchu, częstych załączeniach lub wysokiej temperaturze otoczenia potrzebny jest zapas, którego nie powinno się zastępować większym bezpiecznikiem.
| Parametr | Dlaczego ma znaczenie | Co sprawdzić |
|---|---|---|
| Napięcie pracy | Decyduje o zgodności z siecią i odbiornikiem | 230 V AC, częstotliwość 50 Hz oraz zakres tolerancji |
| Prąd znamionowy | Chroni moduł przed przeciążeniem i przegrzaniem | Prąd ciągły oraz dopuszczalny prąd rozruchowy |
| Czas rampy | Wpływa na płynność startu i moment silnika | Zakres regulacji, na przykład od kilku do kilkudziesięciu sekund |
| Bypass | Zmniejsza straty ciepła po rozruchu | Wbudowany przekaźnik lub wymagany stycznik obejściowy |
| Rodzaj obciążenia | Decyduje o poprawnym działaniu układu | Silnik indukcyjny, komutatorowy, LED, transformator lub elektronika |
W silniku czas narastania napięcia ustawiam początkowo możliwie krótko, ale tak, aby nie występowało szarpnięcie. Jeśli urządzenie tylko buczy, długo nie osiąga obrotów albo wyłącza zabezpieczenie termiczne, rampa może być za długa lub softstarter nie zapewnia odpowiedniego momentu początkowego.
W oświetleniu LED nie reguluje się zwykle „prędkości startu” tak jak w napędzie. Tutaj ważniejsze jest, aby moduł wytrzymał impuls prądowy i po starcie prawidłowo załączył bypass. Brak migotania, opóźnionego zapłonu i nadmiernego nagrzewania jest praktycznym testem poprawnego doboru.
Najczęstsze błędy przy montażu
Najczęściej spotykam podłączanie modułu tylko na podstawie kolorów przewodów. Kolor brązowy lub czarny zwykle wskazuje fazę, nie jest jednak dowodem poprawnego połączenia w konkretnej instalacji. Przed pracą trzeba potwierdzić funkcję przewodów miernikiem i skorzystać ze schematu producenta.
- Wpięcie modułu w przewód PE - przewód ochronny musi zachować ciągłość.
- Przekroczenie prądu znamionowego - szczególnie przy kilku oprawach LED lub częstym rozruchu.
- Brak zabezpieczenia zwarciowego - soft start nie zastępuje wyłącznika nadprądowego.
- Łączenie różnych odbiorników bez sprawdzenia ich kompatybilności.
- Zamiana wejścia z wyjściem w module z zaciskami LIN i LOUT.
- Montaż w zamkniętej, nagrzewającej się puszce mimo wymogu chłodzenia.
- Wydłużanie przewodów sterujących bez sprawdzenia dopuszczalnego przekroju i sposobu prowadzenia.
Przed uruchomieniem odłączam zasilanie, sprawdzam brak napięcia odpowiednim przyrządem i kontroluję dokręcenie zacisków. Po zamknięciu obudowy wykonuję krótki test bez obciążenia mechanicznego, a potem obserwuję moduł podczas normalnej pracy. Zapach izolacji, trzaski, nadmierne ciepło lub niestabilny start są sygnałem do natychmiastowego wyłączenia.
Prace przy instalacji 230 V powinien wykonywać elektryk posiadający odpowiednie kwalifikacje. Szczególnej ostrożności wymagają przeróbki elektronarzędzi, urządzeń ogrodowych i rozdzielnic, ponieważ po odłączeniu zasilania część elementów może jeszcze przez pewien czas magazynować energię.
Co sprawdzić po podłączeniu soft startu 230 V
Prawidłowy schemat to dopiero początek. Po montażu sprawdzam, czy odbiornik startuje bez gwałtownego szarpnięcia, czy zabezpieczenie nie reaguje przypadkowo i czy po kilku minutach pracy obudowa modułu nie nagrzewa się nadmiernie. W przypadku silnika obserwuję też, czy nie traci obrotów pod obciążeniem.
Jeżeli problem dotyczy opraw LED, test warto wykonać przy wszystkich lampach włączanych jednocześnie, bo właśnie wtedy pojawia się największy impuls. Przy automatyce domowej trzeba dodatkowo sprawdzić współpracę z przekaźnikiem, stycznikiem, czujnikiem ruchu lub sterownikiem centralnym. Niektóre moduły potrzebują krótkiego czasu na reset po wyłączeniu.
Moja praktyczna zasada jest prosta: najpierw identyfikuję odbiornik, potem sprawdzam zaciski, a dopiero na końcu dobieram ustawienia. Sam napis „soft start 230 V” na obudowie nie wystarcza, aby uznać urządzenie za uniwersalne. Właściwy moduł, poprawne zabezpieczenie i zachowanie ciągłości PE robią większą różnicę niż samo wydłużenie czasu rozruchu.
