Gdy urządzenie nie działa, światło przygasa albo podejrzewasz problem z instalacją, pomiar może szybko pokazać, czy w gniazdku rzeczywiście jest zasilanie. Wyjaśniam, jak sprawdzić napięcie w gniazdku za pomocą multimetru i testera, jak odczytać wynik oraz kiedy nietypowe wskazanie oznacza usterkę wymagającą elektryka.
Najważniejsze informacje o pomiarze napięcia w domowym gniazdku
- Napięcie znamionowe w polskiej instalacji jednofazowej wynosi 230 V AC i ma częstotliwość 50 Hz.
- Do dokładnego pomiaru użyj multimetru ustawionego na napięcie przemienne V~, a nie na prąd, opór lub ciągłość obwodu.
- Przed pomiarem sprawdź, czy miernik ma kategorię bezpieczeństwa co najmniej CAT III 600 V i nieuszkodzone przewody.
- Wynik w granicach około 207-253 V mieści się w typowym przedziale wynikającym z odchylenia ±10% od 230 V.
- Bezdotykowy próbnik pomaga wykryć obecność pola elektrycznego, ale nie potwierdza skutecznie braku napięcia.
Zanim dotkniesz gniazdka, zadbaj o bezpieczeństwo
Pomiar w czynnym gniazdku nie jest zwykłym testem baterii. Występuje tu napięcie, które może spowodować porażenie, dlatego traktuję 230 V jako realne zagrożenie, nawet gdy czynność trwa kilka sekund.
Nie zaczynaj, jeśli gniazdko jest pęknięte, luźne, osmolone, wilgotne albo wydaje dźwięki. W takiej sytuacji nie wkładaj sond do otworów i nie próbuj dokręcać elementów pod napięciem. Najbezpieczniejszym rozwiązaniem będzie odłączenie obwodu i wezwanie elektryka.
Przed pomiarem przygotuj suche stanowisko, zdejmij biżuterię i ustaw się stabilnie. Palce trzymaj za osłonami sond, a metalowych końcówek nie dotykaj. Ja dodatkowo odkładam wszystkie niepotrzebne przedmioty, żeby nic nie wytrąciło ręki w trakcie pomiaru.
Najczęstszy błąd początkujących polega na użyciu niewłaściwego gniazda w mierniku. Czarny przewód włóż do COM, czerwony do gniazda oznaczonego V. Gniazdo A lub mA służy do pomiaru prądu. Podłączenie go do gniazdka może doprowadzić do zwarcia i uszkodzenia miernika.
Nie wykonuj pomiaru oporu, testu diody ani sprawdzania ciągłości przewodu, kiedy gniazdko może być pod napięciem. Te funkcje wymagają odłączenia zasilania. Jeżeli nie masz pewności, co oznaczają symbole na mierniku, lepiej użyć dwubiegunowego testera napięcia albo poprosić fachowca o pomoc.
Multimetr, tester czy próbnik bezdotykowy
Do samego sprawdzenia, czy gniazdko działa, nie zawsze potrzebujesz drogiego sprzętu. Różnica polega na tym, jak dokładny i wiarygodny ma być wynik. Poniższe narzędzia nie dają takich samych informacji.
| Narzędzie | Co pokazuje | Ograniczenia |
|---|---|---|
| Multimetr cyfrowy | Dokładną wartość napięcia między wybranymi punktami | Wymaga poprawnego ustawienia i ostrożnego posługiwania się sondami |
| Dwubiegunowy tester napięcia | Obecność napięcia, a w lepszych modelach także jego przybliżoną wartość | Nadal wymaga kontaktu z elementami obwodu |
| Próbnik bezdotykowy | Prawdopodobną obecność pola elektrycznego | Może reagować na napięcie indukowane lub nie wykryć problemu z przewodem neutralnym |
| Próbnik neonowy wkrętakowy | Orientacyjną obecność fazy | Nie nadaje się do dokładnego pomiaru i nie potwierdza braku napięcia |
Najbardziej uniwersalny jest multimetr cyfrowy z oznaczeniem CAT III. Kategoria CAT opisuje odporność przyrządu na przepięcia występujące w instalacji. Do zwykłego gniazdka domowego nie wybierałbym najtańszego miernika bez podanej kategorii i zabezpieczeń, nawet jeśli na wyświetlaczu widnieje zakres 600 V.
Próbnik bezdotykowy traktuję wyłącznie jako szybki test wstępny. Może zaświecić przy napięciu „duchowym”, czyli indukowanym przez sąsiedni przewód, a czasem nie zareagować tam, gdzie występuje rzeczywisty problem z instalacją. Nie używaj go do potwierdzenia, że przewód jest bezpieczny do dotykania.

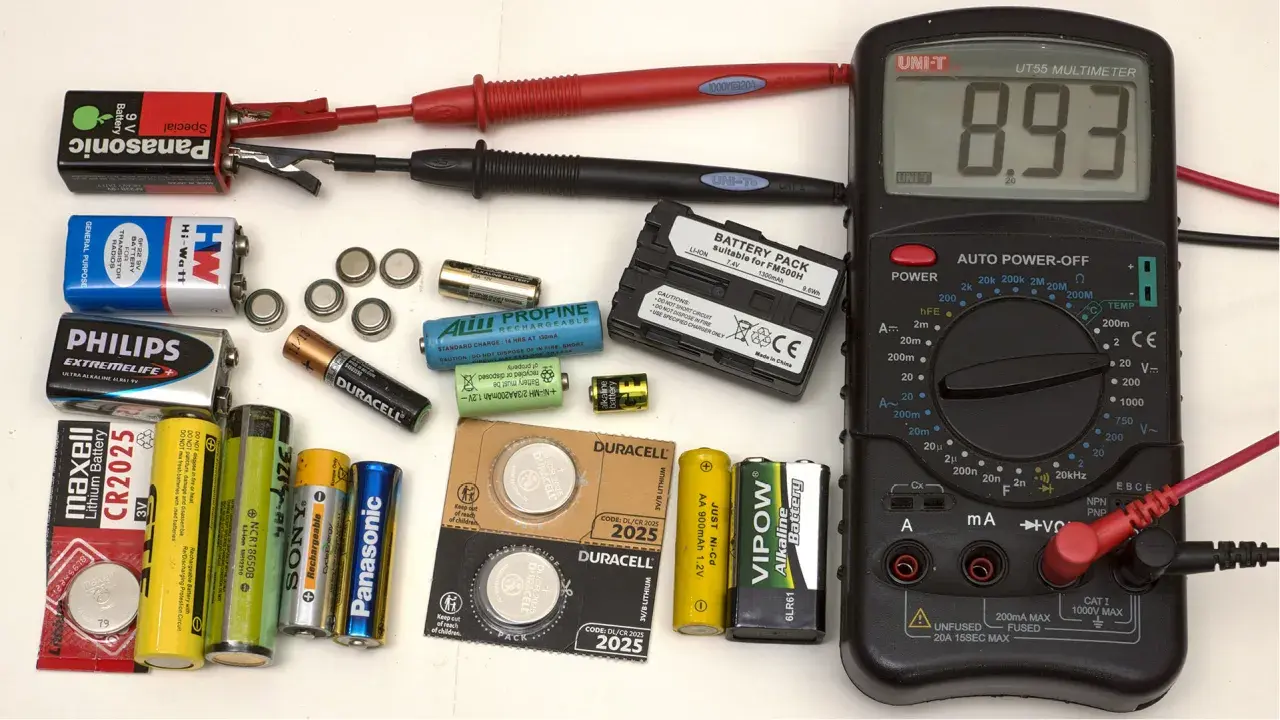

Pomiar multimetrem krok po kroku
Pomiar napięcia przemiennego wykonuje się równolegle, czyli przykłada sondy do dwóch punktów obwodu. W standardowym gniazdku zasilanym jednofazowo podstawowym pomiarem jest sprawdzenie napięcia między przewodem fazowym L a neutralnym N.
- Obejrzyj miernik, przewody i sondy. Nie używaj sprzętu z pękniętą izolacją, luźną końcówką lub uszkodzonym wyświetlaczem.
- Podłącz czarną sondę do COM, a czerwoną do V.
- Ustaw funkcję napięcia przemiennego oznaczoną jako V~, nie V⎓.
- Jeśli miernik nie ma automatycznego zakresu, wybierz zakres większy niż 230 V, na przykład 600 V AC.
- Włóż sondy do dwóch otworów gniazdka. Nie wciskaj ich na siłę i nie dotykaj metalowych części.
- Odczytaj stabilną wartość. Po pomiarze wyjmij sondy z gniazdka, zanim zmienisz ustawienie miernika.
Nie zakładaj, że faza zawsze znajduje się po tej samej stronie. W praktyce układ otworów może być odwrócony, dlatego do orientacyjnego rozpoznania można wykonać dwa pomiary, zamieniając sondy miejscami. Przy napięciu przemiennym znak na wyświetlaczu nie ma tu znaczenia, liczy się wartość bezwzględna.
W gniazdku ze stykiem ochronnym można dodatkowo sprawdzić napięcie między fazą a ochroną oraz między neutralnym a ochroną. Robię to tylko wtedy, gdy gniazdo jest kompletne, stabilne i mam pewność, że rozumiem funkcję każdego styku. Nie odkręcaj osłony gniazda, aby dostać się do przewodów.
Jak odczytać wynik i rozpoznać nieprawidłowość
Samo pojawienie się liczby na wyświetlaczu nie kończy diagnostyki. Trzeba jeszcze wiedzieć, między jakimi punktami wykonano pomiar i czy wynik jest stabilny. W typowej instalacji domowej przydatne są następujące orientacyjne zależności.
| Para pomiarowa | Typowy wynik | Co może oznaczać odstępstwo |
|---|---|---|
| Faza L - neutralny N | Około 230 V AC | Brak zasilania, spadek napięcia, problem z przewodem lub połączeniem |
| Faza L - ochronny PE | Zbliżony do wyniku L - N | Nieprawidłowość w obwodzie ochronnym albo błędne połączenie |
| Neutralny N - ochronny PE | Zwykle blisko 0 V | Spadek napięcia na przewodzie neutralnym lub problem z instalacją |
Wartość 230 V jest napięciem nominalnym, a nie obietnicą, że miernik zawsze pokaże dokładnie 230,0 V. Odczyt rzędu 225, 232 czy 247 V sam w sobie nie świadczy o awarii. Za orientacyjnie dopuszczalny przedział przyjmuje się 207-253 V, czyli 230 V z odchyleniem ±10%.
Jednorazowy pomiar nie służy jednak do pełnej oceny jakości energii. Napięcie zmienia się w zależności od obciążenia sieci, pory dnia i lokalnych warunków. Jeżeli miernik przez kilka dni pokazuje powtarzalnie wartości poza tym zakresem albo wynik mocno skacze, zapisz odczyty i zgłoś problem elektrykowi lub operatorowi sieci.
Przy pomiarze N-PE pojedyncze wolty mogą pojawić się, gdy w obwodzie pracują odbiorniki. Niepokojący jest przede wszystkim wyraźnie podwyższony lub niestabilny wynik, zwłaszcza gdy towarzyszy mu migotanie oświetlenia, samoczynne restarty urządzeń albo grzanie się gniazdka.
Co zrobić, gdy odczyt wygląda źle
Multimetr pokazuje zero
Najpierw sprawdź, czy problem dotyczy jednego gniazda, czy całego obwodu. Przyczyną może być wyłączony wyłącznik nadprądowy, zadziałany wyłącznik różnicowoprądowy, uszkodzony przedłużacz albo przerwa w przewodzie. Jeśli inne gniazda również nie działają, nie resetuj wielokrotnie zabezpieczeń. Powtarzające się zadziałanie zwykle sygnalizuje usterkę lub przeciążenie.
Napięcie spada po podłączeniu urządzenia
Jeśli bez obciążenia widzisz prawidłowe 230 V, a po uruchomieniu czajnika, grzejnika lub elektronarzędzia wynik wyraźnie się obniża, możliwe są luźne połączenia, przeciążenie albo zbyt długi i cienki przewód. Szczególnie ostrożnie potraktuj sytuację, w której gniazdko lub wtyczka robią się ciepłe. Temperatura, zapach spalenizny i trzaski są ważniejszym sygnałem niż sama liczba na wyświetlaczu.
Wynik przekracza 253 V
Pojedynczy wysoki odczyt może wynikać z błędu ustawienia, słabej baterii miernika albo niedokładnego kontaktu sond. Powtórz pomiar sprawdzonym przyrządem w innym gniazdku, ale nie podłączaj w tym czasie wrażliwej elektroniki. Jeśli przekroczenie się powtarza, zgłoś sprawę fachowcowi. W domu z instalacją fotowoltaiczną podwyższone napięcie może pojawiać się w określonych godzinach, ale tego nie da się wiarygodnie rozstrzygnąć jednym odczytem.
Przeczytaj również: Symbol uziemienia - jak rozpoznać PE, N i PEN?
Pomiar faza-ochrona różni się od faza-neutralny
Taka różnica może wskazywać na problem ze stykiem ochronnym, przewodem neutralnym lub połączeniami w gnieździe. Nie próbuj naprawiać tego przez zamianę przewodów ani mostkowanie styku ochronnego. To praca dla osoby z odpowiednimi uprawnieniami i przyrządami do sprawdzania instalacji.
Jeśli chcesz tylko ustalić, czy urządzenie jest zasilane, możesz zacząć od testera dwubiegunowego. Gdy potrzebujesz znaleźć przyczynę niestabilności, zmierzyć kilka punktów lub ocenić instalację po modernizacji, pojedynczy multimetr może nie wystarczyć. Elektryk może wykonać także pomiar impedancji pętli zwarcia, ciągłości przewodu ochronnego i działania zabezpieczeń.
Jeden pomiar mówi dużo, ale nie zastępuje kontroli instalacji
Najrozsądniejszy schemat jest prosty. Użyj sprawnego miernika ustawionego na V~, zmierz napięcie między właściwymi punktami i oceń zarówno wartość, jak i stabilność odczytu. Nie traktuj próbnika neonowego ani bezdotykowego jako dowodu, że gniazdko jest bezpieczne.
Jeżeli pojawiają się wartości skrajne, nagrzewanie, zapach spalenizny, iskrzenie albo powtarzające się wyłączanie zabezpieczeń, przerwij testy. W elektryce domowej oszczędność kilku minut nie jest warta ryzyka, a prawidłowa diagnoza wymaga czasem pomiarów, których nie da się wykonać bezpiecznie samym multimetrem.
