Niebieski przewód w gniazdku - gdzie go podłączyć?

Niebieski kabel w gniazdku najczęściej pełni funkcję przewodu neutralnego N, czyli roboczej części obwodu 230 V. Wyjaśniam, gdzie powinien trafić, czym różni się od przewodu fazowego i ochronnego oraz dlaczego w starszej instalacji sam kolor nie daje pełnej pewności.

Co oznacza niebieski przewód w gniazdku

W aktualnie stosowanym oznaczeniu żył niebieski kolor wskazuje na przewód neutralny N. W normalnie działającym obwodzie płynie nim prąd wracający z odbiornika do punktu neutralnego instalacji. To nie znaczy jednak, że przewód jest zawsze bezpieczny w dotyku. Przy błędach montażowych, uszkodzeniu instalacji albo nieprawidłowym rozłączeniu może pojawić się na nim napięcie.

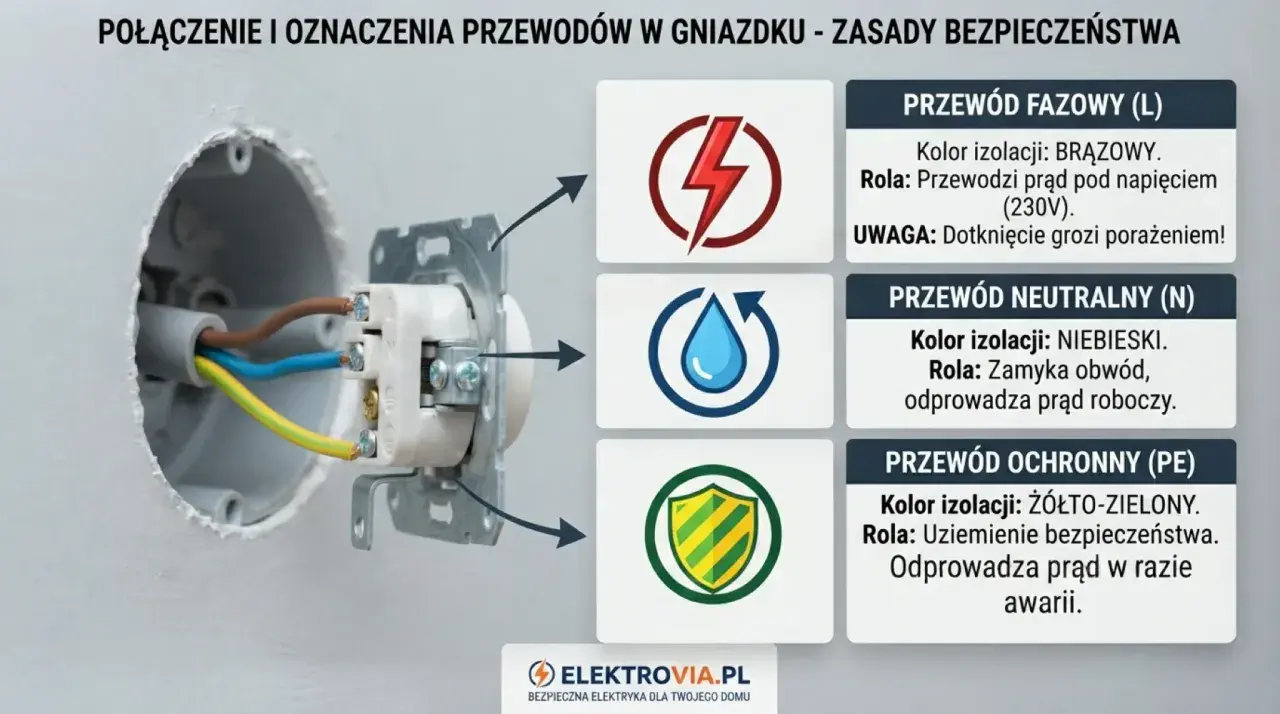

W gnieździe z bolcem niebieska żyła trafia do zacisku oznaczonego literą N. Przewód fazowy, zwykle brązowy, czarny lub szary, podłącza się do zacisku L, a żółto-zielony przewód ochronny do styku ochronnego. W praktyce nie traktuję koloru jako jedynego dowodu, lecz jako pierwszą wskazówkę do dalszej identyfikacji.

Neutralny nie oznacza ochronny

To jedno z najczęstszych nieporozumień. Przewód N służy do pracy urządzenia, natomiast przewód PE chroni człowieka w razie przebicia napięcia na metalową obudowę. Połączenie tych funkcji w niewłaściwym miejscu może sprawić, że obudowa urządzenia znajdzie się pod niebezpiecznym potencjałem.

W starszych układach można spotkać przewód PEN, który łączy funkcję neutralną i ochronną. To pozostałość określonych typów dawnych instalacji, a nie sygnał, że dowolny niebieski kabel można podłączyć do bolca. Przerabianie takiego układu wymaga oceny całej instalacji przez elektryka.

Gdzie podłączyć żyłę N, L i PE

Najprościej zapamiętać podstawowy podział, ale przed montażem trzeba jeszcze sprawdzić oznaczenia na konkretnym modelu gniazda. Producenci stosują różne układy zacisków, a napis na obudowie jest ważniejszy niż położenie zacisku po lewej lub prawej stronie.

W gniazdach z bolcem często przyjmuje się, że patrząc od przodu, faza znajduje się po lewej stronie, a neutralny po prawej. Taki układ jest praktyczną konwencją, ale nie zastępuje oznaczeń L i N ani pomiaru. Szczególnie przy gniazdach podwójnych, modułowych i urządzeniach smart trzeba kierować się schematem producenta.

Nie należy łączyć niebieskiej żyły z żółto-zieloną tylko dlatego, że w puszce brakuje miejsca albo przewodu ochronnego. Jeśli instalacja nie ma osobnego PE, problem dotyczy całego układu ochrony, a nie tylko sposobu podłączenia jednego gniazda.

Kiedy kolor niebieski może wprowadzić w błąd

W nowej, poprawnie wykonanej instalacji kolorystyka zwykle pozwala szybko rozpoznać funkcję przewodu. W mieszkaniu z kilkudziesięcioletnią instalacją sytuacja bywa zupełnie inna. Dawne przewody mogły mieć inne barwy, a późniejsze remonty czasem kończyły się zmianą funkcji żyły bez prawidłowego oznaczenia.

W określonych obwodach, w których nie występuje przewód neutralny, niebieska żyła może zostać użyta do innej funkcji, ale wymaga to odpowiedniego oznakowania na końcach i zgodności z zasadami instalacji. W zwykłym gnieździe domowym nie wolno zakładać takiego wyjątku bez sprawdzenia.

Najbardziej ryzykowne sytuacje

• Stara instalacja dwużyłowa, w której nie ma osobnego przewodu PE.
• Gniazdo po samodzielnym remoncie, bez widocznych oznaczeń L, N i PE.
• Niebieska żyła podłączona do zacisku fazowego przez poprzedniego wykonawcę.
• Uszkodzony lub poluzowany przewód neutralny, powodujący nietypowe napięcia.
• Przewód PEN rozdzielony w niewłaściwym punkcie albo połączony odwrotnie.

Największy błąd polega na tym, że ktoś widzi niebieską izolację i od razu dotyka żyły. Ja przyjmuję prostą zasadę: kolor identyfikuje przewód, ale nie potwierdza braku napięcia. Do tego potrzebny jest pomiar wykonany właściwym przyrządem.

Jak bezpiecznie sprawdzić przewód przed pracą

Wymiana samej ramki lub osłony gniazda to co innego niż ingerencja w zaciski. Jeżeli przewody mają być odłączane, podłączane albo przesuwane, trzeba potraktować pracę jak czynność przy instalacji niskiego napięcia, a nie prostą naprawę mechaniczną.

1. Wyłącz właściwy wyłącznik nadprądowy w rozdzielnicy.
2. Zabezpiecz go przed przypadkowym włączeniem, szczególnie gdy w domu są inne osoby.
3. Sprawdź brak napięcia na wszystkich przewodach za pomocą sprawdzonego testera dwubiegunowego.
4. Nie opieraj się wyłącznie na śrubokręcie z neonówką, ponieważ może wskazywać napięcie pozorne albo nie wykryć problemu.
5. Jeśli przewody mają nietypowe kolory, są nadpalone lub instalacja nie ma przewodu ochronnego, przerwij pracę i wezwij elektryka.

Pomiar powinien obejmować nie tylko niebieską żyłę względem przewodu ochronnego, lecz także podstawowe kombinacje między L, N i PE. Brak wskazania w jednym miejscu nie zawsze oznacza, że cały obwód jest bezpieczny. Wyłączony jeden bezpiecznik może nie odcinać wszystkich przewodów, zwłaszcza po błędnych przeróbkach.

Przeczytaj również: Napięcie w instalacji trójfazowej - 230 czy 400 V?

Dlaczego nie warto kierować się wyłącznie położeniem żyły

To, czy niebieski przewód znajduje się po lewej, prawej stronie albo na górze puszki, nie ma znaczenia samo w sobie. Liczy się zacisk opisany przez producenta oraz rzeczywista funkcja żyły w danym obwodzie. W puszce może też znajdować się kilka przewodów przelotowych, które nie należą wyłącznie do jednego gniazda.

Niebieska żyła w gniazdku smart i nowoczesnym domu

W inteligentnych gniazdach i modułach montowanych w puszce przewód neutralny często jest potrzebny do zasilania elektroniki sterującej. Dzięki temu urządzenie może pozostawać w trybie gotowości i komunikować się z aplikacją nawet wtedy, gdy odbiornik jest wyłączony.

Nie każdy przełącznik smart wymaga N. Modele określane jako bezprzewodowe lub bez przewodu neutralnego pobierają niewielki prąd przez obciążenie, co może powodować migotanie lamp LED albo problemy z najmniejszymi odbiornikami. To praktyczny kompromis, o którym łatwo zapomnieć podczas modernizacji instalacji.

Przy gniazdku smart szczególnie ważne jest zachowanie przewodu ochronnego i sprawdzenie obciążenia znamionowego. Moduł przeznaczony do 16 A nie powinien automatycznie zasilać każdego urządzenia o dużym poborze, a jego montaż w starej puszce bez PE nie poprawia bezpieczeństwa. Automatyka domowa nie zastępuje prawidłowej instalacji.

Co zapamiętać przed podłączeniem gniazda

W typowej instalacji niebieska żyła jest przewodem neutralnym i trafia do zacisku N. Nie pełni funkcji ochronnej, nie należy jej łączyć z bolcem na własną rękę i nie wolno uznawać jej za bezpieczną tylko dlatego, że ma niebieską izolację.

Jeśli gniazdo pochodzi ze starego mieszkania, kolory są niespójne albo przewody budzą jakiekolwiek wątpliwości, rozsądniejszy jest pomiar i konsultacja z elektrykiem niż eksperymentowanie. Przy instalacji 230 V kilka minut dodatkowej diagnostyki ma znacznie większą wartość niż szybki montaż wykonany na podstawie samego koloru.
