Gdy na schemacie, mierniku albo etykiecie urządzenia pojawia się litera I, zwykle chodzi o natężenie prądu. Wyjaśniam, jakie symbole oznaczają przepływ prądu, czym różnią się od jednostki amper oraz jak poprawnie odczytywać je w domowej instalacji, także przy urządzeniach inteligentnego domu.
Najważniejsze oznaczenia prądu w jednym miejscu
- I oznacza natężenie prądu elektrycznego.
- Amper A jest jednostką natężenia w układzie SI.
- Strzałka na schemacie pokazuje umowny kierunek przepływu prądu.
- Natężenie oblicza się ze wzoru I = Q/t, a w prostym obwodzie także z prawa Ohma I = U/R.
- Symbol A na mierniku oznacza pomiar natężenia, nie rodzaj prądu.
Jaki symbol ma prąd elektryczny
W fizyce i elektrotechnice najczęściej oznacza się nie sam „prąd”, lecz jego natężenie. Stosuje się do tego wielką literę I. To właśnie ten symbol zobaczysz we wzorach, dokumentacji technicznej, instrukcjach sterowników oraz opisach parametrów urządzeń.
Natężenie mówi, jak duży ładunek elektryczny przepływa przez przekrój przewodnika w określonym czasie. Jeden amper oznacza przepływ jednego kulomba w ciągu jednej sekundy, co zapisujemy jako 1 A = 1 C/s.
| Oznaczenie | Znaczenie | Jednostka lub forma |
|---|---|---|
| I | Natężenie prądu | amper, A |
| U | Napięcie elektryczne | wolt, V |
| R | Rezystancja, czyli opór elektryczny | om, Ω |
| P | Moc urządzenia | wat, W |
To rozróżnienie ma praktyczne znaczenie. Napięcie nie jest natężeniem, a amper nie jest symbolem prądu jako zjawiska, tylko jednostką jego natężenia. Początkujący często mówią „prąd ma 230 V”, choć poprawnie chodzi o napięcie w instalacji.

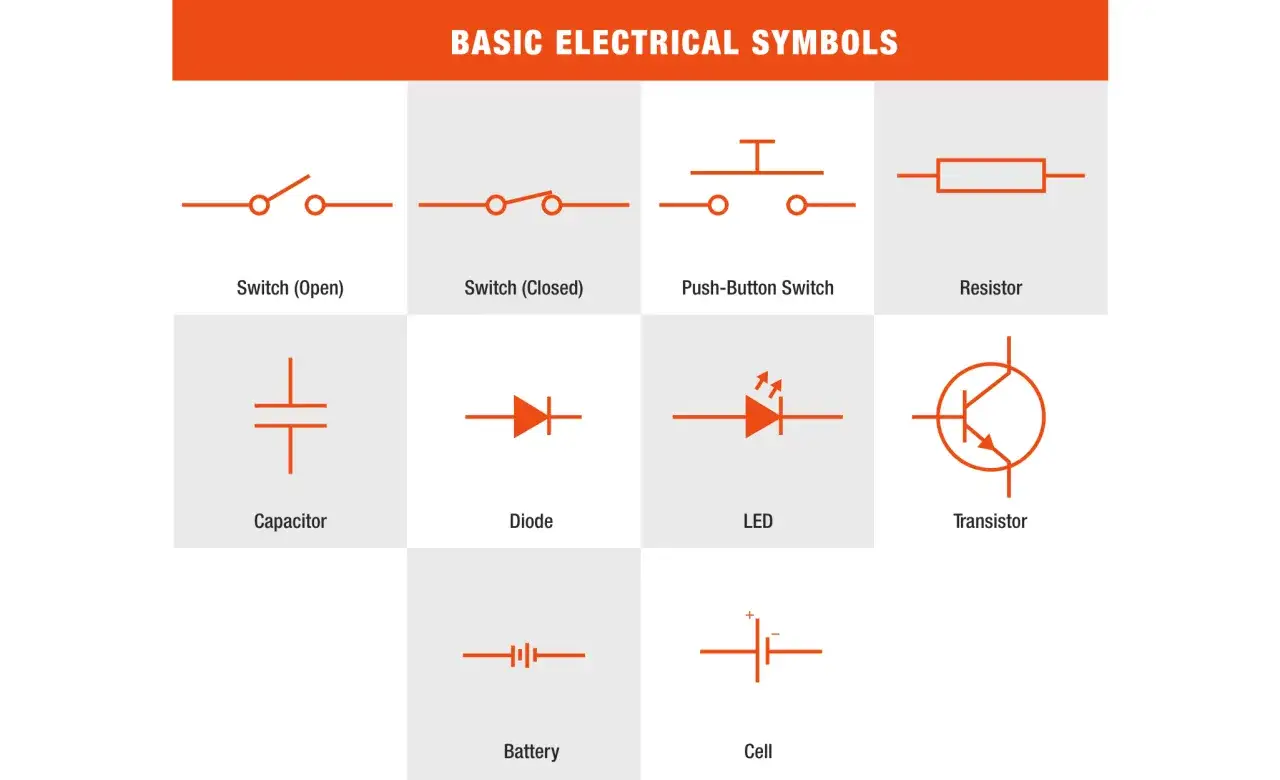

Jak czytać strzałkę i symbole na schemacie
Na schematach elektrycznych natężenie prądu przedstawia się często jako strzałkę opisaną literą I. Strzałka wskazuje umowny kierunek przepływu prądu, czyli od wyższego potencjału do niższego w zewnętrznej części obwodu. Elektrony w metalowym przewodniku poruszają się przeciwnie, ale w obliczeniach stosuje się właśnie kierunek umowny.
Jeżeli przy kilku gałęziach obwodu widzę oznaczenia I₁, I₂ i I₃, oznacza to natężenia w poszczególnych miejscach. Nie trzeba zgadywać, która wartość jest „główna”. Trzeba sprawdzić, którego fragmentu obwodu dotyczy dany indeks.

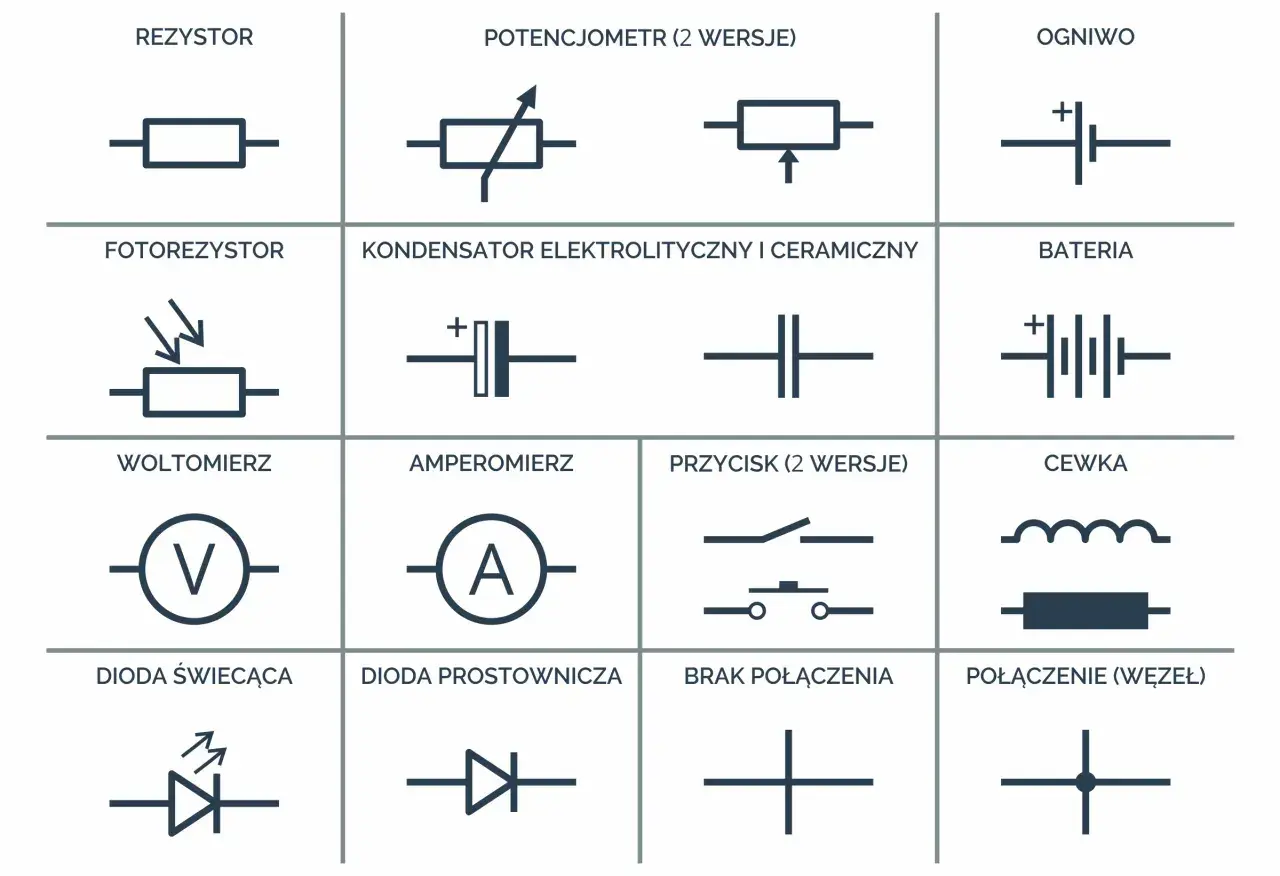

Najczęściej spotykane symbole
- A w okręgu oznacza amperomierz, czyli przyrząd do pomiaru natężenia.
- Strzałka przy przewodzie pokazuje kierunek prądu.
- Okrąg ze strzałką może oznaczać źródło prądowe w schemacie zastępczym.
- ~ informuje o prądzie przemiennym.
- ⎓ lub znak ciągłej i przerywanej linii oznacza prąd stały, spotykany między innymi w bateriach i zasilaczach DC.
Nie należy mylić symbolu prądu z symbolem ostrzegawczym w kształcie błyskawicy. Błyskawica ostrzega przed napięciem lub porażeniem elektrycznym, ale nie jest oznaczeniem natężenia we wzorach ani na schematach.
Jak obliczyć natężenie prądu w praktyce
Najbardziej podstawowy wzór to I = Q/t, gdzie Q oznacza ładunek w kulombach, a t czas w sekundach. W instalacjach i elektronice częściej korzystam jednak z prawa Ohma: I = U/R. Natężenie rośnie, gdy zwiększa się napięcie, i maleje, gdy rośnie opór odbiornika.
Przy urządzeniach domowych wygodniejszy bywa wzór na moc, przekształcony do postaci I = P/U. Dla sieci 230 V przykładowe wartości wyglądają tak:
| Moc urządzenia | Obliczenie | Przybliżone natężenie |
|---|---|---|
| 1000 W | 1000 / 230 | 4,35 A |
| 2000 W | 2000 / 230 | 8,70 A |
| 3000 W | 3000 / 230 | 13,04 A |
Taki rachunek szybko pokazuje, dlaczego grzejnik o mocy 3000 W może mocno obciążyć obwód zabezpieczony wyłącznikiem nadprądowym 16 A. W praktyce trzeba jeszcze uwzględnić inne odbiorniki podłączone do tego samego obwodu, chwilowe prądy rozruchowe silników oraz rzeczywisty sposób pracy urządzenia.
Czym różni się symbol natężenia od oznaczenia jednostki
Litera I opisuje wielkość fizyczną, którą mierzymy, natomiast A mówi, w jakiej jednostce podajemy wynik. Zapis „I = 5 A” oznacza więc, że natężenie prądu wynosi pięć amperów. Zamiana tych oznaczeń miejscami prowadzi do błędów w obliczeniach i dokumentacji.
W małych układach spotyka się także przedrostki jednostek. 1 mA to 0,001 A, a 1 µA to 0,000001 A. Z kolei urządzenia dużej mocy mogą pobierać kilka lub kilkanaście amperów, dlatego przy zasilaniu domowym nie wolno bezrefleksyjnie porównywać wartości podanych w miliamperach i amperach.
| Zapis | Przeliczenie | Typowe zastosowanie |
|---|---|---|
| 1 µA | 0,000001 A | Czujniki i układy pomiarowe |
| 1 mA | 0,001 A | Diody LED i elektronika |
| 1 A | 1000 mA | Zasilacze i urządzenia małej mocy |
| 10 A | 10 000 mA | Mocniejsze odbiorniki domowe |
W opisach urządzeń inteligentnego domu natężenie może pojawić się obok maksymalnego obciążenia przekaźnika, na przykład 10 A lub 16 A. To graniczna wartość obciążenia styku, a nie informacja, że urządzenie zawsze pobiera tyle prądu.
Jak zmierzyć natężenie bez typowych błędów
Amperomierz włącza się szeregowo, czyli tak, aby cały mierzony prąd przepływał przez przyrząd. Podłączenie go równolegle do gniazdka może doprowadzić do zwarcia, uszkodzenia miernika, a przy napięciu sieciowym również do poważnego zagrożenia.
W domu bezpieczniejszą metodą bywa użycie cęgów prądowych. Cęgi obejmują pojedynczy przewód i mierzą pole magnetyczne wywołane przepływem prądu. Nie wolno obejmować jednocześnie przewodu fazowego i neutralnego, ponieważ ich pola w dużej mierze się znoszą i wynik będzie zafałszowany.
Przeczytaj również: Co to jest faza i gdzie jej szukać w gniazdku?
Co sprawdzić przed pomiarem
- Zakres pomiarowy miernika powinien obejmować spodziewaną wartość.
- Przewody pomiarowe muszą być podłączone do właściwych gniazd przyrządu.
- Nie należy mierzyć instalacji 230 V bez odpowiednich kwalifikacji i zabezpieczeń.
- Przy urządzeniach z silnikiem trzeba brać pod uwagę wyższy prąd rozruchowy.
- Odczyt z aplikacji smart home może być orientacyjny, szczególnie przy małych obciążeniach.
Sam pomiar nie zawsze odpowiada wartości z tabliczki znamionowej. Lodówka, pompa lub klimatyzator pracują cyklicznie, a urządzenie opisane jako 2000 W może chwilowo pobierać mniej albo więcej, zależnie od trybu pracy. Z mojego doświadczenia wynika, że przy diagnozowaniu obciążenia najlepiej obserwować wartość chwilową i zużycie w dłuższym okresie, a nie pojedynczy odczyt.
Dlaczego poprawne oznaczenia mają znaczenie w inteligentnym domu
W automatyce domowej symbole natężenia pomagają ocenić, czy przekaźnik, licznik energii albo moduł pomiarowy nadaje się do konkretnego odbiornika. Dla lampy LED różnica między 0,05 A a 5 A jest oczywista, ale przy grzałce, bojlerze lub ładowarce samochodowej błędna ocena może przeciążyć element instalacji.
Przykładowo moduł sterujący opisany jako 16 A może nie być dobrym wyborem do każdego silnika o mocy zbliżonej do granicy. Prąd rozruchowy, czyli krótkotrwały skok poboru przy uruchamianiu silnika, potrafi przekroczyć wartość widoczną podczas normalnej pracy.
Przy projektowaniu automatyzacji patrzę więc na trzy parametry jednocześnie: napięcie, maksymalne natężenie oraz rodzaj obciążenia. Moduł do oświetlenia rezystancyjnego może sprawdzić się inaczej niż ten sam moduł przy pompie, wentylatorze lub zasilaczu impulsowym.
Jak zapamiętać oznaczenia bez mylenia ich ze sobą
Najprostsze skojarzenie jest takie: I jak intensity, czyli natężenie, oraz A jak amper, czyli jednostka. Do tego U oznacza napięcie, R opór, a P moc. Taki zestaw wystarcza do odczytania większości podstawowych schematów i parametrów urządzeń.
Gdy widzę zapis „230 V, 10 A, 2000 W”, nie traktuję tych liczb jako trzech nazw tego samego. Napięcie opisuje warunki zasilania, natężenie mówi o przepływie ładunku, a moc pokazuje tempo pobierania lub przekazywania energii. Dopiero razem tworzą użyteczny obraz pracy urządzenia.
Jedna litera, kilka praktycznych decyzji
Najważniejszy symbol natężenia prądu to I, jego jednostką jest amper A, a kierunek przepływu na schemacie pokazuje strzałka. W codziennych obliczeniach wystarczą wzory I = U/R oraz I = P/U, ale przy realnej instalacji trzeba uwzględnić obciążenie całego obwodu i charakter pracy urządzenia.
Jeżeli oznaczenia dotyczą instalacji 230 V, nie ograniczam się do samego odczytania symbolu. Sprawdzam także zabezpieczenia, przekrój przewodów i dopuszczalne obciążenie aparatury. To właśnie te szczegóły decydują, czy prąd będzie tylko wartością we wzorze, czy bezpiecznie zasili domowe urządzenie.
