Najważniejsze zasady kolorów w instalacji trójfazowej
- L1, L2 i L3 mają zwykle kolory brązowy, czarny i szary.
- N to przewód neutralny w kolorze niebieskim.
- PE to przewód ochronny żółto-zielony.
- Kolor nie potwierdza kolejności faz, szczególnie w starej lub przerabianej instalacji.
- Przed pracą trzeba odłączyć zasilanie, zabezpieczyć je przed przypadkowym włączeniem i sprawdzić brak napięcia miernikiem.
Jakie kolory mają trzy fazy w instalacji elektrycznej

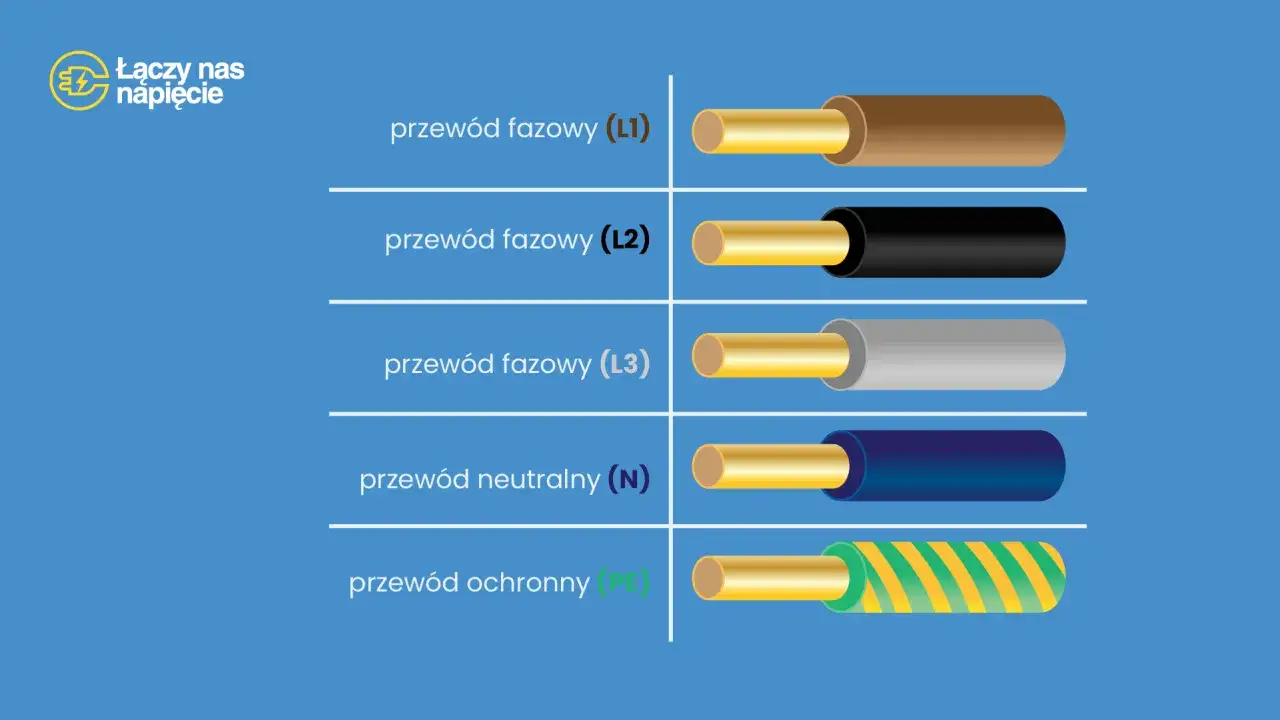

W typowym nowym przewodzie pięciożyłowym do zasilania trójfazowego spotkamy trzy żyły fazowe, przewód neutralny i ochronny. Przyjmuje się oznaczenia brązowy dla L1, czarny dla L2 oraz szary dla L3. To uporządkowany system, który ułatwia montaż w rozdzielnicy i późniejszą diagnostykę odbiornika.| Oznaczenie | Typowy kolor | Funkcja |
|---|---|---|
| L1 | Brązowy | Pierwszy przewód fazowy |
| L2 | Czarny | Drugi przewód fazowy |
| L3 | Szary | Trzeci przewód fazowy |
| N | Niebieski | Przewód neutralny |
| PE | Żółto-zielony | Przewód ochronny |
W obwodzie trójfazowym napięcie między przewodem fazowym a neutralnym wynosi zwykle około 230 V, a między dwiema fazami około 400 V. Ta różnica ma znaczenie przy podłączaniu urządzeń dużej mocy, ponieważ niewłaściwe rozpoznanie zacisków może doprowadzić do uszkodzenia sprzętu albo porażenia.
Co oznaczają przewody N, PE i PEN
Same trzy fazy nie tworzą kompletnej instalacji zasilającej większość współczesnych urządzeń. W typowym przewodzie pięciożyłowym niebieska żyła N odprowadza prąd roboczy, a żółto-zielona PE służy do ochrony przeciwporażeniowej. Przewodu PE nie używa się jako przewodu roboczego i nie wolno zastępować nim neutralnego N.
Przewód neutralny N
N przewodzi prąd w normalnych warunkach pracy urządzenia. W instalacji jednofazowej współpracuje z przewodem fazowym, a w trójfazowej może zasilać odbiorniki podłączone między fazą a punktem neutralnym. Jego obecność jest potrzebna między innymi w wielu płytach indukcyjnych, piekarnikach i urządzeniach sterowanych elektronicznie.
Przewód ochronny PE
Żyła PE łączy metalowe obudowy urządzeń z układem ochronnym budynku. W razie uszkodzenia izolacji ma umożliwić zadziałanie zabezpieczenia, zanim napięcie na obudowie stworzy zagrożenie. Kolor żółto-zielony jest zastrzeżony dla funkcji ochronnej, dlatego nie powinien być wykorzystywany do innych celów.
Przewód PEN w starszych instalacjach
W starszym układzie TN-C można spotkać przewód PEN, który łączy funkcję neutralną i ochronną. To nie jest zwykłe N ani zwykłe PE. Przewód PEN wymaga szczególnej ostrożności, ponieważ jego przerwanie może spowodować pojawienie się niebezpiecznego napięcia na obudowach urządzeń.
W starych instalacjach spotyka się też inne kolory niż obecnie, przewody aluminiowe i połączenia wykonywane etapami. Dlatego nie zakładam, że niebieska żyła zawsze jest bezpiecznie wyłączona albo że żółto-zielona została podłączona prawidłowo. Funkcję przewodu potwierdza się dokumentacją i pomiarem, a nie samą barwą izolacji.
Czy kolor pokazuje, która faza jest L1, L2 i L3
Najczęściej spotykany układ to brązowy L1, czarny L2 i szary L3, ale normy dotyczące identyfikacji żył nie powinny być odczytywane jako gwarancja, że każda instalacja będzie miała dokładnie taką kolejność. W praktyce elektryk może oznaczyć fazy inaczej, jeśli zachowa spójność oznaczeń i prawidłowo opisze obwód.
Ma to szczególne znaczenie przy silnikach trójfazowych. Zamiana dwóch faz może zmienić kierunek obrotów silnika, co w pompie, wentylatorze lub napędzie może prowadzić do nieprawidłowej pracy. W urządzeniach wirujących liczy się kolejność faz, a nie tylko obecność napięcia na wszystkich trzech przewodach.W przypadku zwykłego grzejnika trójfazowego kolejność L1-L2-L3 często nie wpływa na działanie elementów grzejnych. Nie oznacza to jednak, że można podłączać przewody przypadkowo. Producent może wymagać określonego układu, a błędne połączenie N lub PE nadal pozostaje poważnym zagrożeniem.
Jeżeli instalacja była modernizowana, przewody mogą mieć oznaczenia nałożone taśmą, tulejkami albo opisane tylko w rozdzielnicy. Takie rozwiązania bywają poprawne, ale muszą być czytelne i trwałe. W mojej ocenie największym błędem jest traktowanie koloru jako jedynego testu, zwłaszcza w budynku z instalacją sprzed wielu lat.
Jak bezpiecznie sprawdzić przewody trójfazowe
Rozpoznawanie przewodów zaczyna się od dokumentacji i oględzin, ale na nich nie powinno się kończyć. Przed dotknięciem żył należy wyłączyć właściwe zabezpieczenie, uniemożliwić jego przypadkowe załączenie i sprawdzić brak napięcia odpowiednim przyrządem. Próbnik neonowy nie zastępuje profesjonalnego miernika.
Podstawowa kontrola wykonywana przez elektryka może obejmować:
- identyfikację przewodów L1, L2, L3, N i PE w rozdzielnicy oraz przy odbiorniku,
- sprawdzenie napięcia między każdą fazą a N,
- sprawdzenie napięcia między poszczególnymi fazami,
- weryfikację ciągłości przewodu ochronnego,
- pomiar rezystancji izolacji,
- kontrolę kolejności faz, gdy urządzenie ma silnik lub wymaga konkretnego kierunku wirowania.
Warto odróżnić pomiar napięcia od sprawdzenia kolejności faz. Można potwierdzić, że wszystkie trzy przewody są zasilane, a mimo to nie wiedzieć, który z nich jest L1 według dokumentacji urządzenia. Do tego służy tester kolejności faz, a nie zwykły multimetr używany bez właściwej procedury.
Przy pracach w rozdzielnicy dochodzi jeszcze kwestia kwalifikacji, przekroju przewodów, zabezpieczeń nadprądowych i wyłącznika różnicowoprądowego. Sam dobór kolorów nie odpowiada na pytanie, czy obwód jest wykonany prawidłowo. Jeśli nie masz doświadczenia w pracy przy napięciu 400 V, rozsądniej zlecić identyfikację i podłączenie osobie z odpowiednimi kwalifikacjami.
Najczęstsze błędy przy podłączaniu zasilania trójfazowego
Jednym z częstszych problemów jest uznanie, że przewód niebieski można dowolnie wykorzystać jako fazowy. W wyjątkowych sytuacjach technicznych przepisy dopuszczają zmianę funkcji żyły, ale wymaga to właściwego oznaczenia na końcach oraz spełnienia warunków instalacji. Niebieskiego przewodu nie wolno samowolnie traktować jak kolejnej fazy.
Drugi błąd to łączenie przewodu neutralnego z ochronnym za wyłącznikiem różnicowoprądowym. Taki układ może powodować nieuzasadnione zadziałania zabezpieczenia, a w niektórych sytuacjach osłabić ochronę przeciwporażeniową. Rozdział N i PE musi być wykonany w odpowiednim miejscu i zgodnie z układem sieci.
Problematyczne bywa także mostkowanie zacisków w płycie indukcyjnej albo piekarniku bez przeczytania instrukcji. Ten sam model urządzenia może występować w wariancie jedno-, dwu- lub trójfazowym, a producent może wymagać konkretnych mostków. Oznaczenia L1, L2, L3, N i PE na urządzeniu są ważniejsze niż intuicja wynikająca z kolorów przewodu.
Nie należy również zakładać, że wyłączenie jednego bezpiecznika odcina całą instalację. W obwodzie trójfazowym mogą pozostać aktywne inne fazy. Przed rozpoczęciem pracy trzeba potwierdzić brak napięcia na wszystkich żyłach, które mogą znaleźć się w zasięgu.
Jak czytać oznaczenia przy urządzeniu i w rozdzielnicy
Na zaciskach odbiornika symbole zwykle są bardziej jednoznaczne niż kolory kabla. Oznaczenia L1, L2 i L3 odnoszą się do faz, N do neutralnego, a PE lub symbol uziemienia do ochrony. Jeżeli urządzenie ma zaciski opisane jako 1, 2, 3, 4 albo podobnie, trzeba sprawdzić legendę w instrukcji, ponieważ numeracja nie zawsze odpowiada kolejności faz.
W rozdzielnicy fazy powinny być opisane w sposób pozwalający odtworzyć przebieg obwodu. Przydatne są trwałe etykiety, schemat jednokreskowy i opis zabezpieczenia. Przy instalacjach inteligentnego domu ma to jeszcze większe znaczenie, ponieważ do jednej rozdzielnicy często trafiają obwody oświetlenia, sterowania, rolet, ogrzewania i zasilania urządzeń dużej mocy.
Jeśli kolory w kablu nie zgadzają się z opisem, nie poprawiam ich „na oko”. Najpierw ustalam stan faktyczny, wykonuję pomiary i dopiero wtedy aktualizuję oznaczenia. Taki porządek oszczędza czas przy kolejnej awarii i ogranicza ryzyko, że następna osoba podejmie decyzję na podstawie błędnej etykiety.
Kolory przewodów to wskazówka, a nie zgoda na pracę pod napięciem
W nowej instalacji trójfazowej najczęściej przyjmujemy układ brązowy, czarny i szary dla L1-L3, niebieski dla N oraz żółto-zielony dla PE. To dobry punkt wyjścia przy czytaniu schematu, ale ostateczne potwierdzenie zawsze daje pomiar, dokumentacja i kontrola całego obwodu.
Szczególną ostrożność zachowuję przy starych budynkach, instalacjach po kilku remontach i przewodach, których funkcja została zmieniona. Kolor może być wtedy nieaktualny, opis niepełny, a przewód ochronny wykonany niezgodnie z dzisiejszym standardem. Przy napięciu 400 V koszt wezwania elektryka jest niewielki w porównaniu z ryzykiem uszkodzenia sprzętu lub wypadku.
Najprostsza zasada brzmi więc tak: kolor pomaga się zorientować, lecz nie zastępuje sprawdzenia. Do podłączenia płyty, pompy, silnika czy gniazda trójfazowego potrzebny jest nie tylko właściwy przewód, ale też poprawne zabezpieczenie, ciągłość ochrony i pewność, że każda żyła pełni dokładnie tę funkcję, którą przewidziano w projekcie.
