Gdy trzeba sprawdzić, dlaczego lampka nie działa, czy zasilacz podaje właściwe napięcie albo czy przewód nie jest przerwany, zwykłe oględziny często nie wystarczą. Multimetr pozwala szybko zmierzyć najważniejsze parametry obwodu i znaleźć przyczynę problemu. Wyjaśniam, co to za urządzenie, jakie ma funkcje, jak wykonać podstawowe pomiary i czego unikać, aby nie uszkodzić miernika ani nie narazić się na porażenie.
Multimetr w kilku słowach zastępuje kilka podstawowych przyrządów
- Mierzy napięcie stałe i przemienne, między innymi w bateriach, zasilaczach i instalacjach.
- Sprawdza natężenie prądu, ale tylko po prawidłowym włączeniu miernika szeregowo w obwód.
- Bada rezystancję, czyli opór elektryczny elementów i przewodów.
- Testuje ciągłość obwodu, diody, a w wielu modelach także pojemność, częstotliwość i temperaturę.
- Największe ryzyko pojawia się przy pomiarze prądu i pracy z napięciem sieciowym 230 V.
Co to jest multimetr i do czego służy
Multimetr, nazywany też miernikiem uniwersalnym, to elektroniczne urządzenie do pomiaru kilku wielkości elektrycznych. W najprostszej wersji łączy funkcje woltomierza, amperomierza i omomierza, więc jednym przyrządem można sprawdzić napięcie, natężenie oraz opór.
Typowy model cyfrowy ma wyświetlacz, pokrętło wyboru funkcji, gniazdo COM oraz jedno lub dwa gniazda dla czerwonego przewodu pomiarowego. Czarnego przewodu używa się zwykle w gnieździe COM, natomiast czerwony podłącza się do gniazda VΩ albo A, zależnie od rodzaju pomiaru.
W praktyce traktuję multimetr jak elektryczny scyzoryk. Nie naprawi urządzenia samodzielnie, ale pozwala ustalić, czy problemem jest rozładowana bateria, przerwany przewód, spalony bezpiecznik czy brak zasilania. To właśnie dlatego przydaje się zarówno w warsztacie, jak i przy prostych instalacjach inteligentnego domu.
Multimetr cyfrowy czy analogowy
Współczesne mierniki cyfrowe pokazują wynik na ekranie w postaci liczb, a wiele z nich automatycznie dobiera zakres pomiarowy. Modele analogowe mają wskazówkę wychylającą się po skali. Są interesujące edukacyjnie, ale dla początkującej osoby multimetr cyfrowy jest prostszy i czytelniejszy.
Nie oznacza to, że najdroższy przyrząd będzie najlepszy. Do baterii, zasilaczy, przewodów i podstawowej elektroniki wystarczy solidny model z bezpiecznikami, pomiarem napięcia stałego i przemiennego, rezystancji oraz ciągłości obwodu.
Jakie wielkości elektryczne można zmierzyć
Symbole na pokrętle mogą na początku wyglądać jak obcy alfabet. Najważniejsze jest rozróżnienie rodzaju wielkości oraz prądu stałego i przemiennego. Poniższa tabela porządkuje funkcje, z których korzysta się najczęściej.
| Symbol | Co mierzy | Przykładowe zastosowanie |
|---|---|---|
| V⎓ lub V= | Napięcie stałe | Baterie, akumulatory, zasilacze USB |
| V~ | Napięcie przemienne | Instalacja elektryczna i wyjścia zasilaczy AC |
| A, mA, µA | Natężenie prądu | Pobór prądu przez układ elektroniczny |
| Ω | Rezystancja, czyli opór | Rezystory, przewody, bezpieczniki |
| Symbol głośnika | Ciągłość obwodu | Szybkie sprawdzenie, czy przewód przewodzi |
| Symbol diody | Test diody | Sprawdzenie kierunku przewodzenia diody LED lub prostowniczej |
Napięcie, natężenie i rezystancja
Napięcie wyraża się w woltach, czyli V. Można je porównać do ciśnienia, które wymusza przepływ ładunków. Bateria AA powinna mieć około 1,5 V, a typowy port USB dostarcza około 5 V, choć dokładny odczyt zależy od obciążenia i konstrukcji urządzenia.
Natężenie prądu mierzy się w amperach. Pokazuje ono, jak duży przepływ ładunków występuje w obwodzie. Rezystancja, oznaczana symbolem Ω, mówi natomiast, jak mocno dany element ogranicza przepływ prądu. Te trzy wielkości łączy prawo Ohma, ale do podstawowej diagnostyki nie trzeba od razu wykonywać skomplikowanych obliczeń.
Ciągłość obwodu jest często najbardziej praktyczna
Tryb ciągłości obwodu uruchamia sygnał dźwiękowy, gdy między sondami występuje mały opór. Dzięki temu można szybko sprawdzić kabel, ścieżkę na płytce albo bezpiecznik. Brak dźwięku nie zawsze oznacza awarię mierzonego elementu, ponieważ próg zadziałania funkcji zależy od konkretnego modelu.
Jak wykonać podstawowy pomiar bez zgadywania
Przed każdym pomiarem sprawdzam trzy rzeczy: rodzaj mierzonej wielkości, zakres oraz gniazdo czerwonego przewodu. Ten krótki nawyk eliminuje większość pomyłek początkujących użytkowników.
Pomiar napięcia
Przy pomiarze napięcia czarną sondę podłącza się do COM, a czerwoną do VΩ. Pokrętło ustawia się na V⎓ dla napięcia stałego albo V~ dla przemiennego, po czym przykłada sondy równolegle do badanego elementu, czyli do jego dwóch punktów.
Przykładowo przy baterii czerwony przewód przykładam do bieguna dodatniego, a czarny do ujemnego. Jeśli sondy zostaną zamienione, miernik zwykle pokaże wartość ze znakiem minus. Nie jest to awaria, tylko informacja o odwróconej polaryzacji.

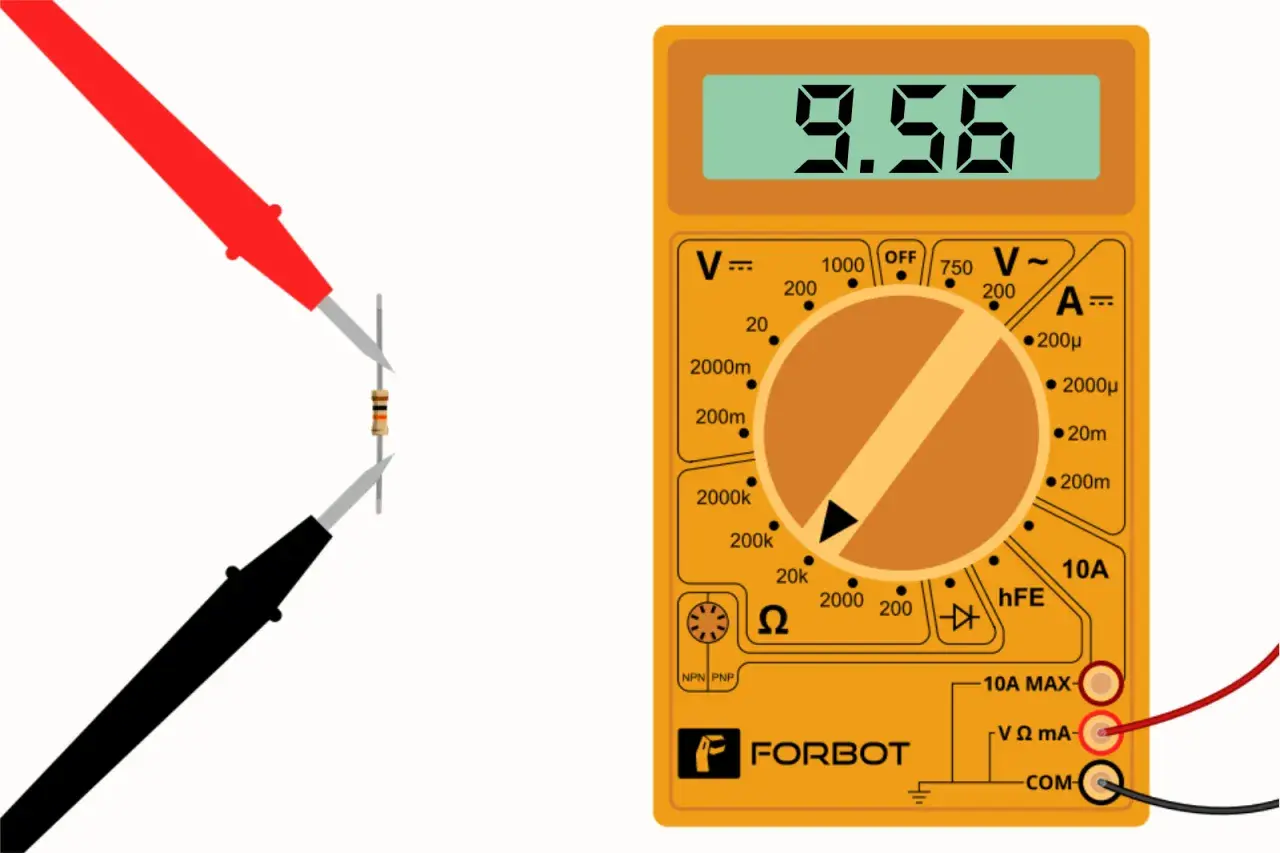

Pomiar rezystancji i ciągłości
Rezystancję oraz ciągłość sprawdza się przy odłączonym zasilaniu. Miernik wykorzystuje własną baterię, aby wysłać niewielki prąd przez badany element, dlatego pomiar oporu w działającym obwodzie może dać błędny wynik albo uszkodzić urządzenie.
Przy sprawdzaniu przewodu przykładam sondy do jego obu końców. Odczyt bliski zeru lub sygnał dźwiękowy wskazuje na przewodzenie, natomiast symbol „1”, „OL” albo bardzo duża wartość zwykle oznacza przerwę lub opór poza zakresem.
Przeczytaj również: Napięcie w instalacji trójfazowej - 230 czy 400 V?
Pomiar natężenia wymaga największej uwagi
W tym trybie czerwony przewód często trzeba przełożyć do gniazda oznaczonego A lub mA. Miernik włącza się wtedy szeregowo w obwód, a nie równolegle. Przyłożenie sond ustawionych na pomiar prądu bezpośrednio do baterii lub gniazdka może spowodować zwarcie, przepalenie bezpiecznika, uszkodzenie miernika, a przy napięciu sieciowym także poważne zagrożenie.
Jeżeli nie masz doświadczenia z obwodami, zacznij od pomiarów napięcia i ciągłości przy niskim napięciu. Pomiar poboru prądu urządzenia USB albo małego układu jest dobrym ćwiczeniem, ale przed podłączeniem trzeba znać maksymalny prąd dopuszczalny dla danego gniazda miernika.
Na co zwrócić uwagę przy wyborze miernika
Do prostych prac domowych nie potrzebuję dziesiątek funkcji. Większą różnicę robią czytelny wyświetlacz, sprawne przewody i zabezpieczenia niż dodatkowy pomiar temperatury, którego większość osób używa sporadycznie.
| Potrzeba | Minimum, którego warto szukać | Co daje w praktyce |
|---|---|---|
| Baterie i zasilacze | V⎓, automatyczny lub ręczny zakres, test ciągłości | Szybkie wykrywanie braku lub zbyt niskiego napięcia |
| Elektronika | Ω, test diody, mA, stabilne przewody | Sprawdzanie rezystorów, LED-ów i małych obwodów |
| Instalacje domowe | V~, bezpieczniki, odpowiednia kategoria CAT | Bezpieczniejsze pomiary napięcia przemiennego |
| Praca techniczna | True RMS, większa dokładność, solidna obudowa | Lepszy odczyt przy zasilaczach impulsowych i przebiegach odkształconych |
Najtańsze multimetry dla początkujących kosztują zwykle około 30-80 zł. W przedziale 100-250 zł łatwiej znaleźć lepsze przewody, bezpieczniki i wygodniejszy pomiar automatyczny. Profesjonalne modele kosztują znacznie więcej, ale ich cena ma sens głównie wtedy, gdy miernik pracuje często lub w trudniejszych warunkach.
Przy napięciu sieciowym patrzę na kategorię bezpieczeństwa CAT umieszczoną na obudowie i w instrukcji. Sam napis „1000 V” nie wystarcza, ponieważ bezpieczeństwo zależy również od kategorii pomiarowej, bezpieczników oraz jakości przewodów.
Najczęstsze błędy i granice bezpiecznego użycia
Najbardziej ryzykowna pomyłka polega na pozostawieniu czerwonego przewodu w gnieździe A po zakończeniu pomiaru prądu. Przy kolejnym pomiarze napięcia użytkownik może odruchowo przyłożyć sondy do źródła zasilania i zrobić zwarcie. Po pomiarze natężenia zawsze przekładam przewód z powrotem do VΩ.
- Nie mierz rezystancji w obwodzie, który jest pod napięciem.
- Nie przekraczaj zakresu napięcia ani prądu podanego przez producenta.
- Nie używaj uszkodzonych sond, przetartych przewodów ani pękniętej obudowy.
- Nie pracuj w wilgotnym otoczeniu i nie dotykaj metalowych końcówek sond podczas pomiaru.
- Nie otwieraj rozdzielnicy ani nie diagnozuj instalacji 230 V, jeśli nie masz odpowiednich kwalifikacji.
Przy pomiarach napięcia sieciowego trzeba zachować szczególną ostrożność, ponieważ w Polsce standardowe napięcie instalacji wynosi około 230 V. Taki pomiar nie jest dobrym pierwszym ćwiczeniem. Dla osoby początkującej rozsądniejszy będzie zasilacz niskonapięciowy, bateria albo odłączony przewód.
Multimetr także nie jest idealnym narzędziem do każdej diagnozy. Odczyt może zależeć od obciążenia, jakości styków, rozładowanej baterii w mierniku czy ustawionego zakresu. Jeśli wynik wydaje się dziwny, najpierw sprawdzam przewody na znanym źródle napięcia i dopiero potem szukam usterki w badanym urządzeniu.
Od prostego odczytu do świadomej diagnostyki
Najkrócej mówiąc, multimetr to uniwersalny miernik, który pozwala sprawdzać napięcie, natężenie, rezystancję i ciągłość obwodu. Jego przydatność nie wynika z liczby symboli na pokrętle, lecz z poprawnego dobrania funkcji, gniazda i sposobu podłączenia.
Na początek warto przećwiczyć pomiar baterii, sprawdzenie przewodu i test ciągłości bez podłączonego zasilania. Dopiero gdy te czynności są jasne, można przejść do bardziej złożonych układów. Taka kolejność pozwala wykorzystać możliwości miernika bez niepotrzebnego ryzyka i daje solidne podstawy do dalszej nauki elektryki.
