Na schemacie elektrycznym niewielki znak potrafi powiedzieć więcej niż długi opis. Symbol zasilacza wskazuje, skąd układ otrzymuje energię, jakie napięcie trafia na wyjście i czy mamy do czynienia z prądem stałym, czy przemiennym. Wyjaśniam, jak czytać te oznaczenia, czym różni się zasilacz AC od DC oraz na jakie parametry zwrócić uwagę przy instalacjach smart home, taśmach LED i prostych układach elektronicznych.
Po tych oznaczeniach od razu rozpoznasz rodzaj zasilania
- Nie istnieje jeden uniwersalny rysunek zasilacza, ponieważ symbol zależy od rodzaju schematu i funkcji urządzenia.
- Znak ⎓ oznacza prąd stały DC, a ~ prąd przemienny AC.
- Przy wyborze zasilacza trzeba sprawdzić nie tylko napięcie, ale też natężenie, moc, polaryzację i wtyk.
- Przykład 12 V × 2 A = 24 W pokazuje maksymalną moc, jaką może dostarczyć zasilacz.
- W układach domowych szczególnej ostrożności wymaga rozróżnienie między 230 V AC a bezpiecznym napięciem niskim, na przykład 12 V DC.
Co oznacza symbol zasilacza na schemacie
Najprościej mówiąc, jest to graficzne przedstawienie źródła energii albo urządzenia, które zmienia parametry prądu. Na jednym schemacie zasilacz może być pokazany jako prostokątny blok z opisem wejścia i wyjścia, a na innym jako źródło napięcia, bateria lub układ kilku elementów.
Nie ma jednego znaku, który pasowałby do każdego urządzenia. Inaczej oznacza się prosty zasilacz laboratoryjny, inaczej baterię, a jeszcze inaczej przetwornicę AC/DC zamontowaną w rozdzielnicy. O rodzaju urządzenia decydują nie tylko kształt symbolu, ale również opisy przy zaciskach, kierunek połączeń i podane wartości.
230 V AC ~ → [ zasilacz AC/DC ] → +12 V ⎓ / 2 A
Taki zapis oznacza, że urządzenie pobiera z sieci 230 V prądu przemiennego, a na wyjściu dostarcza 12 V prądu stałego o maksymalnym natężeniu 2 A. Właśnie ten sposób opisu spotyka się często przy zasilaczach do kamer, sterowników, taśm LED i urządzeń automatyki domowej.
Symbol a rzeczywista budowa urządzenia

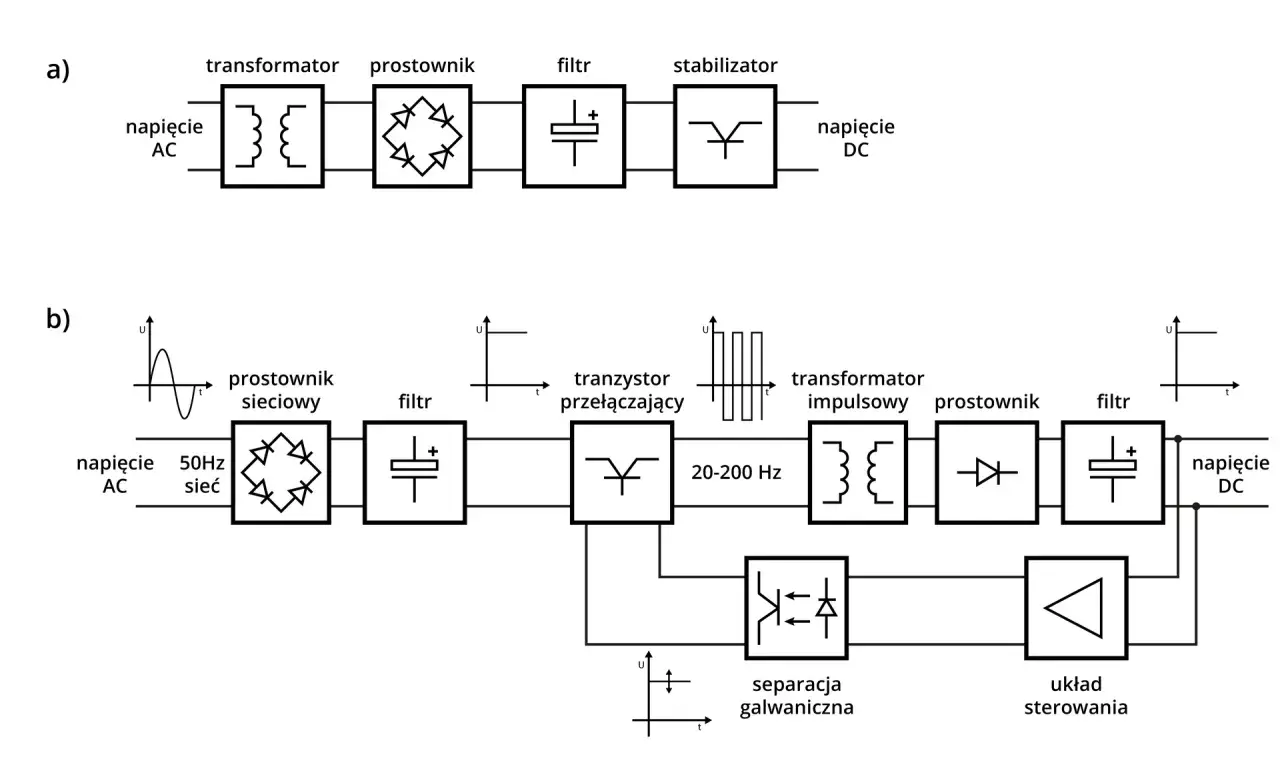

Symbol na schemacie nie musi pokazywać wnętrza zasilacza. Zwykle przedstawia jego funkcję, czyli dostarczenie energii o określonych parametrach. W środku mogą znajdować się transformator, prostownik, kondensatory, stabilizator napięcia i układ zabezpieczeń, ale na prostym schemacie wszystkie te elementy zastępuje jeden blok.
Gdy potrzebna jest dokładniejsza analiza, projektant rozbija urządzenie na części. Wtedy pojawiają się osobne symbole transformatora, diod prostowniczych, kondensatorów i stabilizatora. To ważne rozróżnienie, bo symbol blokowy mówi, co robi urządzenie, a schemat szczegółowy pokazuje, jak zostało zbudowane.
Jak rozpoznać rodzaj zasilania po oznaczeniu
Pierwszy krok polega na sprawdzeniu, czy źródło dostarcza prąd stały, czy przemienny. Prąd stały płynie w jednym kierunku i ma określoną biegunowość. Prąd przemienny okresowo zmienia kierunek, dlatego przy jego podłączaniu zazwyczaj nie występuje oznaczenie plusa i minusa.
| Oznaczenie | Znaczenie | Przykład zastosowania |
|---|---|---|
| ⎓ | Prąd stały DC | Taśmy LED 12 V, routery, sterowniki |
| ~ | Prąd przemienny AC | Sieć energetyczna 230 V, transformatory |
| + | Biegun dodatni | Wyjście zasilacza DC |
| − | Biegun ujemny | Masa lub ujemny przewód zasilania |
| GND | Masa układu | Elektronika, sterowniki, moduły IoT |
Najczęściej spotykane warianty
- Źródło napięcia DC przedstawia się często jako okrąg z oznaczeniami „+” i „−”. Taki znak nie mówi jeszcze, czy źródłem jest bateria, zasilacz impulsowy czy przetwornica.
- Źródło napięcia AC może mieć w okręgu znak sinusoidy. Informuje on, że napięcie zmienia się w czasie i nie ma stałej polaryzacji.
- Bateria lub akumulator są zwykle pokazywane za pomocą naprzemiennie dłuższych i krótszych linii. Dłuższa linia oznacza biegun dodatni.
- Zasilacz AC/DC ma często formę prostokąta z opisem wejścia „AC” i wyjścia „DC”. To typowe oznaczenie zasilaczy sieciowych oraz modułów na szynę DIN.
- Zasilacz regulowany może mieć dodatkową strzałkę, pokrętło albo oznaczenie zakresu napięcia. Oznacza to, że wartość wyjściowa nie jest stała.
W dokumentacji technicznej można spotkać symbole zgodne z bibliotekami IEC 60617, ale producenci stosują też własne uproszczenia. Dlatego sam rysunek traktuję jako wskazówkę, a ostateczną odpowiedź zawsze sprawdzam na tabliczce znamionowej lub w instrukcji.
Jak czytać parametry przy wyjściu zasilacza
Sam znak graficzny nie wystarczy do bezpiecznego podłączenia urządzenia. Najważniejsze informacje znajdują się obok niego. Zwykle tworzą zapis podobny do Output: 12 V DC, 2 A albo „12 V ⎓ 2 A”.
Napięcie musi się zgadzać
Napięcie wyrażone w woltach, czyli V, powinno odpowiadać wymaganiom odbiornika. Urządzenie przeznaczone do 12 V DC nie powinno być zasilane napięciem 24 V, nawet jeśli wtyczka pasuje. Zbyt wysokie napięcie może natychmiast uszkodzić elektronikę.
W przypadku wielu urządzeń zasilanych prądem stałym dopuszczalne są niewielkie odchylenia, ale nie należy zgadywać. Dla prostych modułów LED różnica może oznaczać przegrzewanie diod, a dla sterownika smart home uszkodzenie układu wejściowego.
Natężenie i moc
Natężenie podaje się w amperach. Zasilacz może mieć wyższy maksymalny prąd niż odbiornik, ponieważ urządzenie pobierze tylko tyle energii, ile potrzebuje. Zasilacz 12 V i 5 A może więc zasilać odbiornik 12 V i 2 A, ale zasilacz 12 V i 0,5 A może okazać się za słaby.
Moc obliczamy ze wzoru P = U × I. Dla zasilacza 12 V i 2 A otrzymujemy 24 W. Przy taśmach LED dodaję zwykle zapas około 20-30%, aby zasilacz nie pracował stale na granicy możliwości.
Przeczytaj również: Napięcie międzyfazowe 400 V a 230 V - skąd ta różnica?
Polaryzacja i rozmiar wtyku
Na zasilaczach z wtykiem cylindrycznym często znajduje się symbol pokazujący, czy plus jest podłączony do bolca centralnego, czy do zewnętrznej części wtyczki. Najpopularniejszy wariant to plus w środku, ale nie wolno zakładać, że zawsze tak jest.
Trzeba też sprawdzić rozmiar wtyku, na przykład 5,5 × 2,1 mm albo 5,5 × 2,5 mm. Z zewnątrz oba mogą wyglądać podobnie, lecz różnica średnicy wewnętrznej powoduje luźne połączenie albo brak kontaktu. To jeden z błędów, które w praktyce zdarzają się częściej niż zły dobór mocy.
Gdzie spotkasz te oznaczenia w domu i elektronice
W domu symbole zasilania pojawiają się nie tylko na schematach. Znajdziesz je na obudowach adapterów, ładowarkach, zasilaczach modułowych, sterownikach oświetlenia oraz urządzeniach automatyki budynkowej.
| Urządzenie | Typowe oznaczenie | Na co uważać |
|---|---|---|
| Zasilacz do taśmy LED | 12 V lub 24 V DC | Dobór mocy do długości i rodzaju taśmy |
| Zasilacz na szynę DIN | 230 V AC / 12 V lub 24 V DC | Oddzielenie zacisków sieciowych od niskonapięciowych |
| Router lub kamera | 5 V, 9 V albo 12 V DC | Polaryzacja i właściwy rozmiar wtyku |
| Moduł USB | 5 V DC | Wydajność prądowa portu i jakość przewodu |
| Inteligentny przekaźnik | 230 V AC lub 12/24 V DC | Wersja napięciowa konkretnego modelu |
Przy projektowaniu inteligentnego domu szczególnie pilnuję rozdzielenia obwodów. Przewody po stronie 230 V AC wymagają innych zasad prowadzenia i zabezpieczenia niż przewody 12 V lub 24 V DC. Niskie napięcie nie oznacza automatycznie pełnego bezpieczeństwa, ale ryzyko porażenia jest zwykle mniejsze niż przy instalacji sieciowej.
Jeżeli schemat dotyczy zasilacza montowanego w rozdzielnicy, przed rozpoczęciem pracy trzeba odłączyć zasilanie i potwierdzić brak napięcia odpowiednim przyrządem. Prace przy obwodach sieciowych najlepiej powierzyć elektrykowi z uprawnieniami. Błąd po stronie 230 V może skończyć się nie tylko uszkodzeniem sprzętu, ale też pożarem.
Najczęstsze błędy przy odczytywaniu symbolu
Największym problemem jest traktowanie każdego prostokąta z opisem „zasilanie” jak tego samego urządzenia. Zasilacz liniowy, impulsowy, transformator, przetwornica i źródło laboratoryjne mogą pełnić podobną funkcję, ale różnią się sposobem pracy, zakresem regulacji i zachowaniem pod obciążeniem.
- Mylenie AC z DC prowadzi do podłączenia niewłaściwego napięcia.
- Pomijanie polaryzacji może uszkodzić urządzenie z wejściem stałoprądowym.
- Sprawdzanie wyłącznie napięcia nie wystarcza, ponieważ zasilacz może nie mieć odpowiedniej wydajności prądowej.
- Dobieranie wtyku „na oko” często powoduje niestabilne połączenie.
- Brak zapasu mocy zwiększa nagrzewanie i może skrócić żywotność zasilacza.
Przed podłączeniem wykonuję prostą kontrolę: odczytuję napięcie, rodzaj prądu, maksymalny prąd, polaryzację i wtyk. Dopiero gdy wszystkie pięć punktów się zgadza, podłączam urządzenie. Taka krótka lista zajmuje mniej niż minutę, a skutecznie eliminuje większość typowych pomyłek.
Jak nie pomylić prostego symbolu z ważną informacją
Najbezpieczniej traktować oznaczenie jako początek analizy, a nie kompletną instrukcję. Rysunek mówi, z jaką funkcją mamy do czynienia, natomiast parametry obok niego określają, czy konkretny zasilacz pasuje do danego urządzenia.
W praktyce wystarczy zapamiętać cztery rzeczy: ⎓ oznacza prąd stały, „~” oznacza przemienny, plus i minus wskazują polaryzację, a wartości V, A i W opisują możliwości zasilacza. Gdy dołożymy do tego kontrolę wtyku oraz zapas mocy, można bezpieczniej czytać większość podstawowych schematów spotykanych w domu, ogrodzie i instalacjach nowych technologii.
