Przy podłączaniu lampy, gniazdka albo modułu smart łatwo pomylić fazę z biegunem dodatnim. Najważniejsza informacja brzmi prosto: w domowej sieci 230 V nie ma stałego plusa i minusa, ponieważ płynie w niej prąd przemienny. Pokażę, czym różnią się przewody L, N i PE, jak bezpiecznie rozpoznać fazę oraz kiedy rzeczywiście używa się oznaczeń „+” i „-”.
W gniazdku szukaj fazy L, a nie plusa
- Prąd przemienny 230 V nie ma stałego plusa ani minusa.
- Przewód fazowy oznacza się jako L, neutralny jako N, a ochronny jako PE.
- Kolor brązowy, czarny lub szary zwykle wskazuje fazę, ale nie zastępuje pomiaru.
- Przewód niebieski to zwykle neutralny N, a żółto-zielony służy do ochrony.
- W instalacjach 12 V i 24 V DC występują już plus i minus.
Dlaczego faza nie jest ani plusem, ani minusem
Gdy ktoś pyta, czy faza to plus czy minus, odpowiadam krótko: ani jedno, ani drugie. W typowym gniazdku mamy napięcie przemienne o wartości nominalnej 230 V i częstotliwości 50 Hz. Oznacza to, że kierunek zmian napięcia cyklicznie się odwraca, więc przewód fazowy nie ma na stałe przypisanego jednego znaku.
W uproszczeniu napięcie w sieci zmienia znak około 100 razy na sekundę. Dlatego określenia „plus” i „minus” pasują przede wszystkim do prądu stałego, na przykład z baterii, akumulatora albo zasilacza 12 V.
W sieci domowej przewód fazowy L jest przewodem, na którym względem neutralnego lub ochronnego może występować napięcie około 230 V. Przewód N zamyka obwód, a PE ma zapewnić ochronę przed porażeniem w razie uszkodzenia izolacji. Nie oznacza to jednak, że neutralny można bezkarnie dotykać. Przy awarii, błędnym podłączeniu albo przerwaniu przewodu neutralnego również może pojawić się niebezpieczne napięcie.
Co oznaczają przewody L, N i PE
Najłatwiej uporządkować temat, zapamiętując trzy podstawowe oznaczenia. L pochodzi od angielskiego „line” i oznacza przewód fazowy. N to przewód neutralny, natomiast PE jest przewodem ochronnym, połączonym z zaciskiem uziemienia.

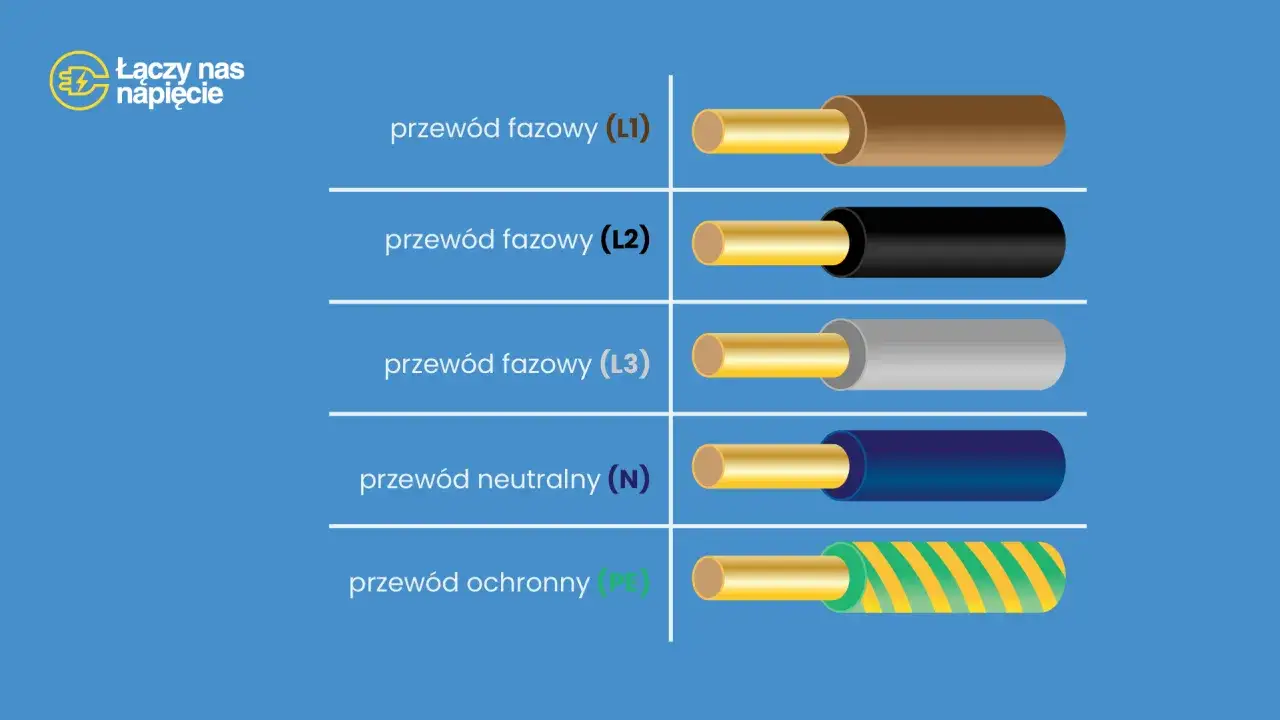

| Oznaczenie | Rola w instalacji | Typowy kolor |
|---|---|---|
| L | Przewód fazowy, zasilający odbiornik | Brązowy, czarny lub szary |
| N | Przewód neutralny, zamykający obwód | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |

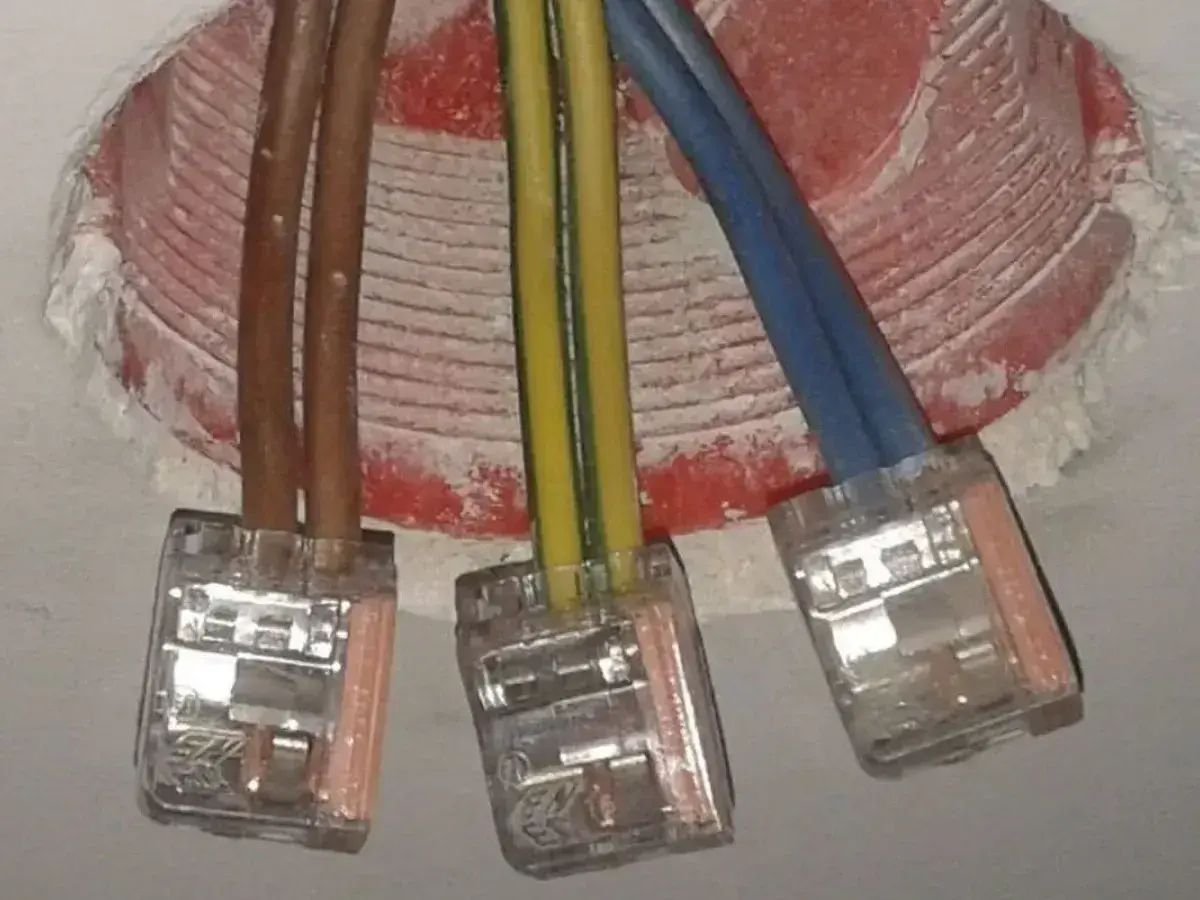

Kolory są bardzo pomocną wskazówką w nowej, prawidłowo wykonanej instalacji, ale nie traktuję ich jako dowodu. W starych budynkach, po amatorskich przeróbkach albo przy błędnie opisanych przewodach żyła niebieska może pełnić inną funkcję. Przed dotknięciem przewodu zawsze trzeba wykonać pomiar, nawet gdy jego kolor wydaje się oczywisty.
W gniazdku z bolcem ochronnym faza często znajduje się po lewej stronie, gdy patrzymy od przodu i trzymamy bolec u góry. To jednak zwyczaj wykonawczy, a nie metoda identyfikacji. Gniazdko może być zamontowane odwrotnie, dlatego o obecności fazy decyduje pomiar, nie położenie otworu.
Jak sprawdzić, który przewód jest fazowy
Do sprawdzania instalacji 230 V najlepiej użyć dwubiegunowego wskaźnika napięcia. Pokazuje on napięcie między dwoma punktami i jest bardziej wiarygodny niż prosty próbnik w kształcie śrubokręta albo bezdotykowy detektor, który może reagować na napięcia indukowane.
Przeczytaj również: Kolory kabli w lampie - co oznaczają i jak podłączyć oprawę?
Bezpieczna kolejność pomiaru
- Sprawdź działanie wskaźnika na znanym, sprawnym źródle napięcia.
- Zmierz napięcie między podejrzanym przewodem a N lub PE.
- Odczyt w pobliżu 230 V AC wskazuje na przewód fazowy.
- Po pomiarze ponownie sprawdź tester na znanym źródle, aby potwierdzić, że działał przez cały czas.
Typowe odczyty wyglądają następująco: między L i N powinno być około 230 V, między L i PE również około 230 V, a między N i PE zwykle wartość bliska zeru. W instalacji trójfazowej pomiar między dwiema różnymi fazami może wynosić około 400 V. Takiego pomiaru nie powinno się wykonywać bez odpowiednich kwalifikacji i sprzętu.
Próbnik neonowy może wskazać fazę, ale nie daje pełnej pewności, szczególnie w trudnych warunkach. Bezdotykowy detektor jest wygodny przy wstępnym rozpoznaniu, lecz potrafi pokazać napięcie tam, gdzie nie ma zdolnego do pracy obwodu. Do potwierdzenia braku napięcia po wyłączeniu zabezpieczenia używam zawsze urządzenia dwubiegunowego.
Jeżeli trzeba otworzyć gniazdko, puszkę lub rozdzielnicę, wyłącz odpowiedni obwód, zabezpiecz go przed przypadkowym włączeniem i sprawdź brak napięcia. Przy nieznanej instalacji, przewodach aluminiowych, śladach przegrzania albo kilku fazach rozsądniej zakończyć pracę i wezwać elektryka. 230 V może spowodować ciężkie obrażenia lub śmierć.
Kiedy naprawdę pojawia się plus i minus
Oznaczenia „+” i „-” stosuje się w obwodach prądu stałego, czyli DC. Dotyczy to między innymi baterii, akumulatorów, paneli fotowoltaicznych po stronie stałoprądowej, zasilaczy do elektroniki oraz taśm LED 12 V i 24 V.
W takim obwodzie polaryzacja ma znaczenie. Zamiana przewodów może sprawić, że urządzenie nie zadziała, a w przypadku diod, elektroniki lub niektórych sterowników może doprowadzić do uszkodzenia. Czerwony przewód często oznacza plus, a czarny minus, lecz decydują oznaczenia na urządzeniu, nie sam kolor.
| Rodzaj obwodu | Typowe oznaczenia | Przykład |
|---|---|---|
| Prąd przemienny AC | L, N, PE | Instalacja gniazdkowa 230 V |
| Prąd stały DC | +, -, V+, GND | Taśma LED 12 V, bateria |
Przy zasilaczach warto zwrócić uwagę na symbol napięcia. Znak „~” oznacza prąd przemienny, a symbol przypominający linię ciągłą nad przerywaną oznacza prąd stały. To drobny szczegół, który przy montażu oświetlenia lub automatyki domowej potrafi uchronić przed kosztowną pomyłką.
Faza w lampie, gniazdku i urządzeniu smart
W lampie przewód fazowy powinien trafiać na zacisk L, a neutralny na zacisk N. Włącznik powinien rozłączać fazę, ponieważ wtedy po wyłączeniu oprawa jest możliwie najlepiej odseparowana od napięcia. Rozłączanie samego neutralnego może sprawić, że lampa nie świeci, ale jej część nadal pozostaje pod napięciem.
W gniazdku przewód żółto-zielony podłącza się wyłącznie do zacisku ochronnego. Nie wolno wykorzystywać go jako neutralnego ani zamieniać miejscami z przewodem niebieskim. W starszych instalacjach można spotkać układ dwuprzewodowy i dawne sposoby ochrony, ale ich ocena wymaga sprawdzenia całej instalacji, a nie tylko jednego gniazda.
Moduły inteligentnego domu często mają zaciski L, N oraz L-out. Pierwszy doprowadza fazę, drugi neutralny, a trzeci przekazuje załączaną fazę do lampy. Przed montażem trzeba sprawdzić instrukcję konkretnego urządzenia, bo część modułów nie wymaga przewodu N, a inne nie mogą pracować bez przewodu ochronnego lub odpowiedniego zabezpieczenia.
Najczęstszy błąd polega na założeniu, że skoro urządzenie ma dwa przewody, można podłączyć je „jak plus i minus”. W przypadku sprzętu przeznaczonego do 230 V liczą się zaciski L i N, a nie biegunowość znana z baterii. Jeżeli na obudowie widnieją symbole „+” i „-”, najprawdopodobniej chodzi o wyjście niskonapięciowe DC, nie o stronę sieciową.
Co zapamiętać przed kolejnym pomiarem
Najprostsza reguła jest taka: w instalacji domowej 230 V nie szukaj plusa i minusa. Rozpoznaj przewód fazowy L, neutralny N oraz ochronny PE, a kolory potraktuj wyłącznie jako pomoc.
Jeśli masz do czynienia z baterią, taśmą LED albo wyjściem zasilacza 12 V lub 24 V, wtedy sprawdź polaryzację „+” i „-”. Przy jakiejkolwiek pracy przy odkrytych przewodach sieciowych najważniejsze są właściwy tester, potwierdzenie braku napięcia i ocena stanu całej instalacji. W elektryce kilka sekund dodatkowej kontroli robi większą różnicę niż zgadywanie po kolorze.
