Przy wymianie gniazda, lampy albo włącznika najłatwiej pomylić przewód fazowy z neutralnym, zwłaszcza gdy instalacja jest stara lub ktoś wcześniej ingerował w jej układ. Litera L oznacza zacisk przewodu liniowego, czyli najczęściej fazowego, który może mieć niebezpieczny potencjał względem ziemi. Wyjaśniam, jak czytać ten symbol, czym różni się od N, PE i PEN oraz na co uważać w instalacjach domowych i urządzeniach smart home.
Najważniejsze informacje o zacisku L w kilku punktach
- L oznacza przewód fazowy lub liniowy doprowadzający napięcie do odbiornika.
- W typowej instalacji jednofazowej między L i N występuje napięcie około 230 V.
- W instalacji trójfazowej spotkasz oznaczenia L1, L2 i L3.
- Przewód L ma zwykle izolację brązową, czarną albo szarą, ale kolor nie zastępuje pomiaru.
- Na włączniku zacisk L może oznaczać zasilanie, a L1 lub L′ wyjście na lampę.
Co oznacza litera L w instalacji elektrycznej
Litera L pochodzi od angielskiego określenia line, czyli przewód liniowy. W domowych instalacjach prądu przemiennego jest to najczęściej przewód fazowy, którym napięcie trafia ze źródła zasilania do gniazda, lampy, zasilacza lub innego urządzenia.
W typowym obwodzie jednofazowym przewód L współpracuje z przewodem neutralnym N. Urządzenie podłączone między te dwa przewody otrzymuje napięcie około 230 V. Przewód ochronny PE nie służy do normalnego zasilania odbiornika. Jego zadaniem jest ograniczenie skutków uszkodzenia izolacji i ochrona przed porażeniem.
Nie należy utożsamiać litery L z „prądem” jako takim. Oznacza ona konkretny punkt obwodu lub funkcję przewodu. W instrukcji urządzenia zacisk L może wskazywać miejsce doprowadzenia fazy, a na schemacie może opisywać całą linię zasilającą.
Dlaczego przewód L jest szczególnie istotny
Dotknięcie przewodu fazowego może doprowadzić do porażenia. Nawet gdy lampa nie świeci, na zacisku L może nadal występować napięcie, jeśli wyłącznik odłącza przewód w niewłaściwym miejscu albo instalacja została wykonana błędnie.
Najbezpieczniejsza zasada brzmi prosto: przed pracą odłącz zasilanie, zabezpiecz je przed przypadkowym włączeniem i sprawdź brak napięcia odpowiednim miernikiem. Sam wyłącznik na ścianie nie jest wystarczającym zabezpieczeniem.
Jak odróżnić L od N, PE i PEN
Oznaczenia na aparaturze pomagają szybko rozpoznać funkcję przewodu, ale każdy symbol mówi o czymś innym. L doprowadza napięcie robocze, N zamyka obwód po stronie neutralnej, a PE prowadzi prąd tylko w sytuacji awaryjnej, na przykład przy przebiciu na metalową obudowę.
| Oznaczenie | Funkcja | Typowy kolor w nowych instalacjach |
|---|---|---|
| L | Przewód fazowy lub liniowy | Brązowy, czarny albo szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólny przewód ochronno-neutralny | Rozwiązanie spotykane głównie w starszych układach |

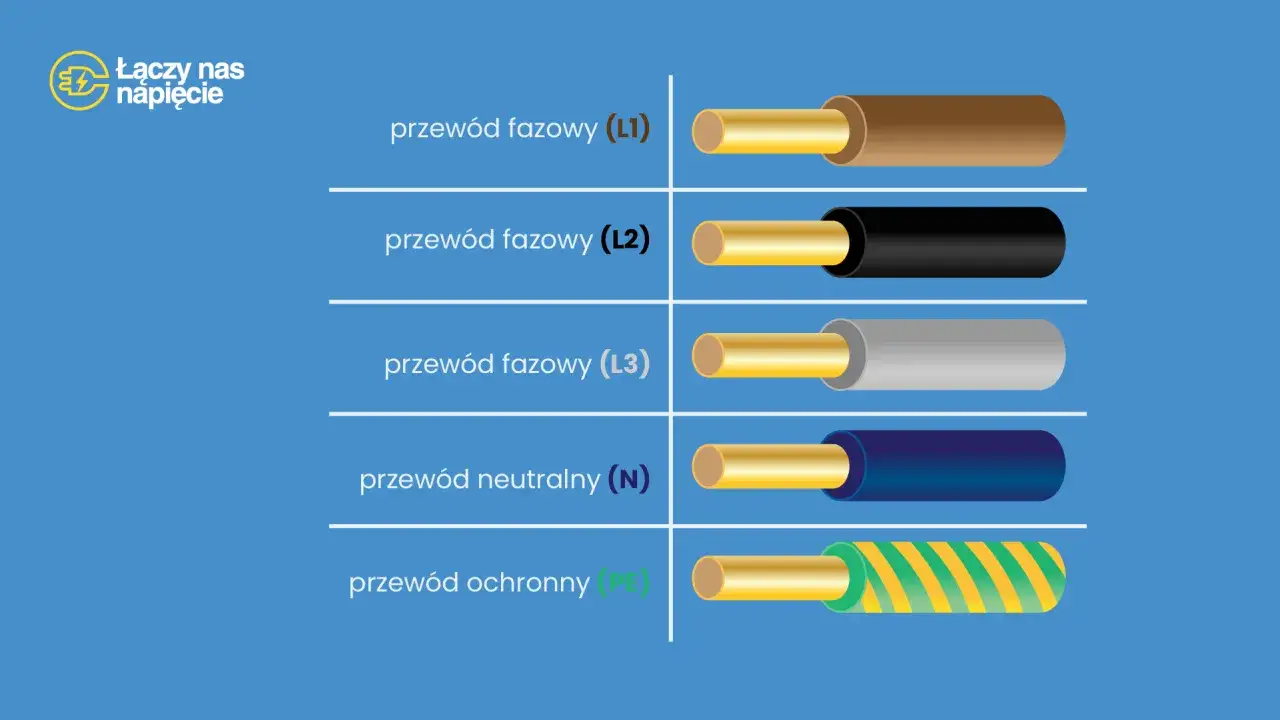

W praktyce nowych instalacji przewód fazowy ma zwykle barwę brązową, czarną lub szarą, neutralny jest niebieski, a ochronny żółto-zielony. Taki układ wynika z zasad identyfikacji żył opisanych między innymi w PN-HD 308 S2.
Kolor jest jednak wskazówką, a nie dowodem. W starszym budynku ktoś mógł wykorzystać żyłę inaczej, pomylić przewody podczas remontu albo pozostawić instalację wykonaną według dawnych zasad. Szczególnej ostrożności wymaga przewód niebieski użyty nietypowo jako fazowy oraz układ TN-C, w którym funkcje N i PE pełni wspólny przewód PEN.
Co zmienia układ jednofazowy i trójfazowy
W mieszkaniu najczęściej spotykamy obwody jednofazowe z jednym przewodem L. W instalacji trójfazowej pojawiają się trzy przewody fazowe oznaczone jako L1, L2 i L3. Każdy z nich ma podobną funkcję, ale może zasilać inną część instalacji lub inną fazę silnika.
Między dowolną fazą a N występuje zwykle napięcie około 230 V. Między dwiema fazami jest około 400 V, dlatego nie wolno traktować zacisków L1, L2 i L3 jak trzech równoważnych wyjść do dowolnego łączenia.
| Układ | Typowe oznaczenia | Przykładowe zastosowanie |
|---|---|---|
| Jednofazowy | L, N, PE | Gniazdo, oświetlenie, mały sprzęt domowy |
| Trójfazowy | L1, L2, L3, N, PE | Płyta indukcyjna, pompa ciepła, silnik, ładowarka |
| Obwód bez N | L1, L2, L3, PE | Niektóre silniki i odbiorniki trójfazowe |
Kolejność faz może mieć znaczenie w urządzeniach wirujących. Zamiana dwóch faz zmienia kierunek obrotów silnika, więc przy podłączaniu sprzętu trójfazowego trzeba kierować się dokumentacją urządzenia, a nie samym kolorem żyły.
Jak czytać L na gniazdach, lampach i urządzeniach smart home
Gniazdo i oprawa oświetleniowa
Na oprawie oświetleniowej zacisk L jest miejscem podłączenia fazy, N służy do przewodu neutralnego, a symbol uziemienia lub PE do przewodu ochronnego. W gniazdach oznaczenie L zwykle znajduje się przy jednym z zacisków roboczych, choć w codziennym użytkowaniu ważniejsza od samej orientacji jest poprawna ochrona i prawidłowe wykonanie całego obwodu.
W obwodzie oświetleniowym przewód dochodzący do lampy po wyłączeniu światła bywa nazywany fazą załączaną. Nadal jest to przewód fazowy, ale pojawia się na nim napięcie dopiero po włączeniu łącznika. Nie należy mylić go z przewodem neutralnym.
Włącznik tradycyjny i inteligentny
Na zwykłym włączniku zacisk L najczęściej oznacza doprowadzenie stałej fazy. Zacisk L1, L2 albo symbol strzałki może wskazywać przewód wychodzący do lampy. W modelu podwójnym osobne wyjścia mogą sterować dwoma obwodami oświetlenia.
Włącznik smart home z przewodem neutralnym ma zwykle zaciski L i N, a także wyjście opisane L1, L′, LOAD lub podobnym symbolem. To wyjście nie jest drugim przewodem zasilającym. Przekazuje fazę do odbiornika zgodnie ze stanem przekaźnika.
Niektóre inteligentne włączniki działają bez przewodu N, ale mają ograniczenia dotyczące minimalnej mocy lampy, rodzaju obciążenia albo konieczności zastosowania dodatkowego modułu przy oprawie. Przed montażem trzeba sprawdzić schemat producenta, ponieważ samo podobieństwo zacisków nie gwarantuje zgodności.
Dlaczego kolor przewodu nie wystarcza do identyfikacji
Najczęstszy błąd polega na założeniu, że brązowy zawsze oznacza L, a niebieski zawsze N. W poprawnie wykonanej nowej instalacji taki układ jest standardem, lecz w starszych obwodach kolory mogą być niezgodne z obecnymi zasadami albo zmienione przez wcześniejsze przeróbki.
Przed rozłączeniem przewodów trzeba wykonać dokumentację zdjęciową i oznaczyć żyły. Zasilanie należy wyłączyć w rozdzielnicy, sprawdzić brak napięcia dwubiegunowym wskaźnikiem lub miernikiem, a dopiero później rozpocząć pracę. Bezdotykowy próbnik napięcia traktuję tylko jako pomocniczy, ponieważ może reagować na napięcia indukowane i nie zawsze daje pewną informację o stanie obwodu.
Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?
Błędy, których szczególnie trzeba unikać
- Łączenie przewodu PE z N w przypadkowym miejscu instalacji.
- Wykorzystywanie żółto-zielonej żyły do innej funkcji.
- Zakładanie, że wyłączony włącznik ścienny odciął całe zasilanie.
- Podłączanie urządzenia smart home według podobnego, ale nieidentycznego schematu.
- Praca przy rozdzielnicy bez sprawdzenia, który obwód został odłączony.
Jeśli przewody są stare, nieopisane albo występuje PEN, nie próbowałbym rozwiązywać problemu metodą prób i błędów. Koszt krótkiej diagnostyki elektryka jest niewielki w porównaniu z ryzykiem uszkodzenia urządzenia, pożaru lub porażenia.
Jak zapamiętać znaczenie L bez mylenia symboli
Najprostsze skojarzenie jest takie: L doprowadza linię zasilającą, N oznacza przewód neutralny, a PE chroni użytkownika. Gdy widzę na urządzeniu jednocześnie L i N, zakładam, że chodzi o zasilanie jednofazowe, ale zawsze sprawdzam jeszcze instrukcję i schemat zacisków.
Trzeba też pamiętać, że litera L nie zawsze oznacza fazę. W elektronice może oznaczać indukcyjność, na schemacie cewkę, a w opisie podzespołu symbol konkretnego elementu. Znaczenie odczytuje się więc z całego kontekstu, a nie z pojedynczej litery.
Jedna kontrola, która oszczędza najwięcej problemów
Przed podłączeniem gniazda, lampy lub sterownika sprawdź trzy rzeczy: funkcję zacisku w instrukcji, rzeczywisty stan napięcia oraz ciągłość przewodu ochronnego, jeśli urządzenie jej wymaga. Taka krótka kontrola jest ważniejsza niż sam kolor izolacji i pozwala uniknąć większości pomyłek związanych z oznaczeniem L.
W typowej instalacji domowej L oznacza fazę, L1-L3 kolejne fazy, N przewód neutralny, a PE ochronny. Gdy układ odbiega od tego schematu, szczególnie w starym budynku lub przy instalacji inteligentnego domu, bezpieczniej przerwać montaż i poprosić o sprawdzenie osobę z odpowiednimi kwalifikacjami.
