Podczas podłączania taśmy LED, akumulatora, głośnika czy zasilacza łatwo pomylić bieguny. Gdy trzeba ustalić, który kabel to plus, a który minus, sam kolor przewodu może być tylko wskazówką, nie ostatecznym dowodem. Pokażę, jak rozpoznać polaryzację w obwodach prądu stałego, kiedy użyć multimetru oraz dlaczego przewodów instalacji 230 V nie wolno opisywać jako „plus” i „minus”.
Najważniejsze zasady rozpoznawania biegunów przewodu
- Czerwony przewód zwykle oznacza plus, a czarny lub niebieski minus w prostych obwodach DC.
- Kolor nie daje pewności, szczególnie w starych, przerabianych lub fabrycznie nietypowych wiązkach.
- Multimetr pokaże polaryzację. Wynik z minusem oznacza zamienione sondy.
- W instalacji domowej 230 V nie ma plusa i minusa. Występują przewody L, N i PE.
- Przed pomiarem nie wolno doprowadzić do zwarcia akumulatora ani dotykać nieizolowanych przewodów pod napięciem sieciowym.
W obwodzie prądu stałego czerwony najczęściej oznacza plus
W urządzeniach zasilanych prądem stałym, oznaczanym jako DC, najczęściej spotkasz prostą konwencję. Czerwony przewód prowadzi biegun dodatni (+), a czarny biegun ujemny (-) lub masę. Tak oznacza się wiele akumulatorów, przewodów samochodowych, zasilaczy 12 V, modułów elektronicznych i taśm LED.
To jednak zwyczaj, a nie zasada, której można ufać bez sprawdzenia. Producent może użyć innych barw, przewód mógł zostać naprawiony, a instalacja mogła być wcześniej przerabiana. W praktyce zawsze zaczynam od oznaczeń na obudowie, symboli „+” i „-”, instrukcji albo opisu przy zaciskach.
| Oznaczenie lub kolor | Najczęstsze znaczenie w DC | Co zrobić przed podłączeniem |
|---|---|---|
| Czerwony | Plus (+) | Sprawdzić symbol, wtyczkę lub zmierzyć napięcie |
| Czarny | Minus (-) lub masa | Nie zakładać, że zawsze jest biegunem ujemnym |
| Niebieski | Często minus lub przewód powrotny | Potwierdzić dokumentacją albo multimetrem |
| Przewód z paskiem, nadrukiem lub żebrowaniem | Oznaczenie jednej żyły | Sprawdzić, którą żyłę wskazuje producent |
W przypadku wtyczek DC często spotyka się również zapis „center positive”. Oznacza on, że dodatni biegun znajduje się na bolcu w środku wtyczki, a ujemny na zewnętrznym pierścieniu. Odwrotna polaryzacja może uszkodzić elektronikę, dlatego nie podłączam zamiennego zasilacza tylko dlatego, że pasuje mechanicznie.
Jak sprawdzić plus i minus multimetrem
Najpewniejszą metodą jest pomiar napięcia stałego. Potrzebny będzie multimetr ustawiony na zakres oznaczony symbolem V⎓ lub DCV. Czerwoną sondę podłączam do gniazda V, czarną do COM, a zakres ustawiam wyżej niż spodziewane napięcie, na przykład 20 V dla akumulatora 12 V.
- Odłączam zasilanie odbiornika, jeśli jest to możliwe, ale pozostawiam dostęp do badanych przewodów.
- Czarną sondę przykładam do przewodu, który podejrzewam o bycie minusem.
- Czerwoną sondę przykładam do drugiego przewodu.
- Odczytuję wynik na wyświetlaczu i nie dopuszczam do zetknięcia końcówek sond.
Jeśli miernik pokaże na przykład 12,4 V bez znaku minus, przewód dotknięty czerwoną sondą ma wyższy potencjał, czyli jest plusem względem czarnej sondy. Jeżeli pojawi się wartość „-12,4 V”, bieguny są odwrotne. Wystarczy zamienić sondy miejscami, a odczyt stanie się dodatni.
Brak wyniku albo wskazanie bliskie zeru nie oznacza automatycznie, że przewody są identyczne. Możliwy jest rozładowany akumulator, przerwa w obwodzie, wyłączony zasilacz, zły tryb pomiaru lub zbyt niski zakres. Nie używam funkcji pomiaru prądu do sprawdzania biegunowości, ponieważ przyłożenie sond równolegle w tym ustawieniu może spowodować zwarcie.
Polaryzacja w akumulatorze, samochodzie i taśmie LED
Akumulator i instalacja samochodowa
W typowym akumulatorze samochodowym zacisk oznaczony „+” jest dodatni, a „-” ujemny. Czarny przewód często łączy się z masą pojazdu, czyli metalowymi elementami nadwozia połączonymi z biegunem ujemnym. Najpierw podłączam przewód do właściwego zacisku, a dopiero później do odbiornika lub punktu masowego.
Nie kieruję się wyłącznie kolorem przewodu, zwłaszcza w dodatkowych instalacjach audio, oświetlenia albo akcesoriów. Czerwony kabel może być plusem, ale po naprawie ktoś mógł wykorzystać dowolną dostępną żyłę. Pomyłka może spowodować zwarcie, przepalenie bezpiecznika lub uszkodzenie sterownika.
Taśmy LED i zasilacze 12 V
Na taśmach LED bieguny są zazwyczaj opisane jako „+12V” oraz „-”. Przewód dodatni zasilacza należy połączyć z polem „+”, a ujemny z „-”. Odwrotne podłączenie może sprawić, że taśma nie zaświeci, ale w przypadku niektórych modułów lub sterowników może też doprowadzić do uszkodzenia elementów.
Przy zasilaczach sprawdzam nie tylko polaryzację, lecz także napięcie i wydajność prądową. Zasilacz 24 V podłączony do taśmy 12 V jest niebezpieczny nawet wtedy, gdy plus i minus zostały rozpoznane prawidłowo. Sama zgodność wtyczki nie gwarantuje zgodności elektrycznej.
Przeczytaj również: Kolory przewodów elektrycznych. Co oznaczają L, N, PE i PEN?
Głośniki i przewody dwużyłowe
W przewodach głośnikowych jedna żyła może mieć pasek, nadruk, rowek albo inny kolor. To oznaczenie pomaga zachować tę samą polaryzację po obu stronach, ale nie zawsze mówi, która żyła jest plusem. Najważniejsza jest konsekwencja: ten sam oznaczony przewód powinien trafić do zacisku „+” wzmacniacza i „+” głośnika.
Odwrotne podłączenie jednego głośnika nie musi go od razu uszkodzić, lecz może pogorszyć brzmienie przez odwrócenie fazy. Przy dwóch głośnikach szczególnie słychać wtedy słabszy bas i mniej wyraźną przestrzeń stereo.
Dlaczego w instalacji 230 V nie szuka się plusa i minusa

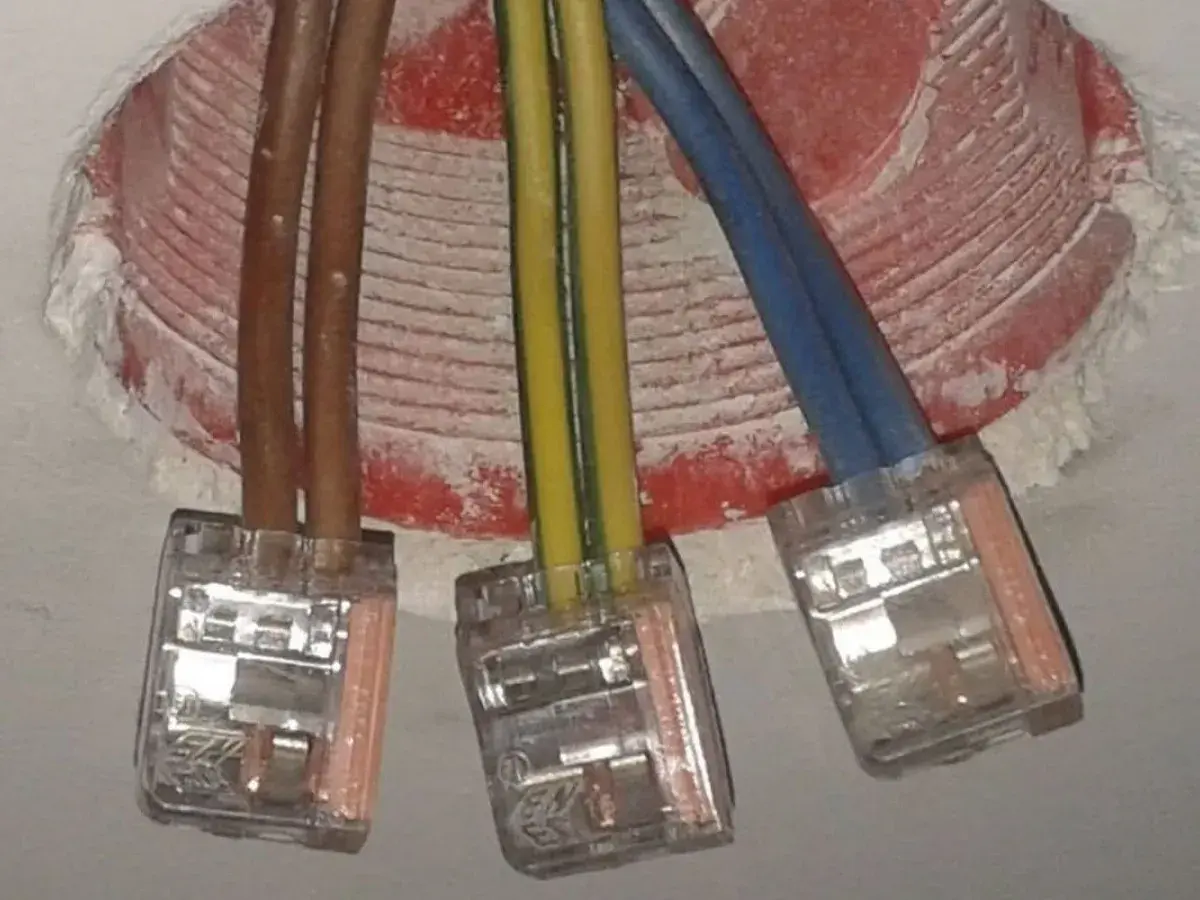

W domowej instalacji elektrycznej mamy zwykle prąd przemienny AC, a nie stały DC. Dlatego nie rozpoznaje się tam biegunów dodatniego i ujemnego. W typowym obwodzie występuje przewód fazowy L, neutralny N oraz ochronny PE.
| Kolor przewodu | Oznaczenie | Funkcja |
|---|---|---|
| Brązowy, czarny lub szary | L | Przewód fazowy, na którym może występować napięcie względem N i PE |
| Niebieski | N | Przewód neutralny |
| Żółto-zielony | PE | Przewód ochronny, którego nie wolno używać jako zwykłego przewodu roboczego |
Kolory dotyczą przede wszystkim współczesnych instalacji wykonanych zgodnie z obowiązującymi oznaczeniami. W starszych budynkach można spotkać inne barwy, przewody aluminiowe, układy mieszane i błędy po samodzielnych przeróbkach. Niebieski przewód nie zawsze jest bezpieczny, a żółto-zielonej żyły nie wolno traktować jako pewnego uziemienia bez sprawdzenia całego obwodu.
Przy napięciu sieciowym nie używam zwykłego multimetru bez doświadczenia ani nie sprawdzam przewodu „na dotyk”. Wyłączenie bezpiecznika również nie wystarcza, jeśli nie potrafię potwierdzić braku napięcia odpowiednim testerem. Podłączanie gniazda, lampy lub rozdzielnicy najlepiej zlecić elektrykowi, ponieważ błąd może skończyć się porażeniem albo pożarem.
Najczęstsze błędy przy rozpoznawaniu przewodów
Początkujący często uznają kolor za pewnik. To działa w wielu nowych, prostych układach, ale zawodzi w urządzeniach naprawianych, instalacjach wykonanych przez amatora i wiązkach, w których producent stosuje własne oznaczenia.
- Zamiana AC z DC i szukanie plusa oraz minusa w instalacji 230 V.
- Podłączenie zasilacza tylko na podstawie pasującej wtyczki.
- Pomiar napięcia przy ustawionym zakresie prądu A.
- Dotknięcie obiema sondami sąsiednich styków i wywołanie zwarcia.
- Użycie przewodu żółto-zielonego jako minusa w nowej instalacji.
- Brak sprawdzenia napięcia przed podłączeniem drogiego modułu smart home.
Sam zawsze robię zdjęcie połączeń przed demontażem i opisuję przewody etykietami. Przy kilku podobnych kablach taka prosta czynność oszczędza więcej czasu niż późniejsze zgadywanie. Gdy kolory, oznaczenia i pomiar sobie przeczą, traktuję obwód jako niepewny i nie podłączam urządzenia na próbę.
Bezpieczna kolejność przed podłączeniem urządzenia
Najrozsądniejszy schemat jest krótki. Najpierw ustalam, czy mam do czynienia z prądem stałym czy przemiennym, potem sprawdzam opis urządzenia i dopiero na końcu potwierdzam przewody pomiarem.
- Odczytaj napięcie oraz rodzaj prądu z etykiety urządzenia.
- Znajdź oznaczenia „+”, „-”, „L”, „N” lub „PE”.
- Porównaj kolory z dokumentacją, ale nie traktuj ich jako jedynego dowodu.
- Zmierz napięcie właściwym trybem multimetru.
- Odłącz zasilanie przed mechanicznym łączeniem przewodów.
- Zaizoluj połączenie i sprawdź, czy przewody nie mogą się zetknąć.
W prostym obwodzie 5 lub 12 V pomiar multimetrem zwykle wystarczy, by bezpiecznie rozpoznać bieguny. Przy instalacji sieciowej, fotowoltaice, rozdzielnicy albo nieopisanej wiązce samochodowej granica rozsądnego majsterkowania pojawia się szybko. Jeśli nie masz pewności, przerwij pracę i poproś o pomoc osobę z odpowiednim doświadczeniem.
Jedno sprawdzenie, które oszczędza kosztownej pomyłki
Kolor czerwony i czarny to dobry punkt wyjścia, ale nie gwarancja. Najbezpieczniejsza reguła brzmi prosto: w obwodach DC potwierdź oznaczenia pomiarem, a przy 230 V nie używaj języka plusa i minusa, tylko rozróżniaj L, N oraz PE.
Przed uruchomieniem urządzenia sprawdź jeszcze napięcie, polaryzację i maksymalny prąd zasilacza. Te trzy informacje robią większą różnicę niż sam wygląd przewodu i pozwalają uniknąć uszkodzenia elektroniki już przy pierwszym podłączeniu.
