Gdy planujesz płytę indukcyjną, ładowarkę samochodu elektrycznego albo pompę ciepła, szybko pojawia się pytanie o napięcie w instalacji trójfazowej. W typowej polskiej sieci niskiego napięcia występują dwie wartości: 230 V między fazą a przewodem neutralnym oraz około 400 V między dwiema fazami. Wyjaśniam, skąd bierze się ta różnica, co oznaczają oznaczenia na urządzeniach i jak bezpiecznie ocenić, czy parametry zasilania są prawidłowe.
W typowej polskiej sieci trójfazowej spotkasz 230 V względem neutralnego i około 400 V między fazami
- 230 V występuje między przewodem fazowym a neutralnym.
- 400 V mierzy się między dowolnymi dwiema fazami.
- Obie wartości dotyczą sieci o częstotliwości 50 Hz.
- Napięcie międzyfazowe wynika ze wzoru 230 V × √3 ≈ 400 V.
- Pomiar w rozdzielnicy i diagnozę niebezpiecznych odchyleń powinien wykonać elektryk.
Najkrótsza odpowiedź brzmi 230 na 400 V

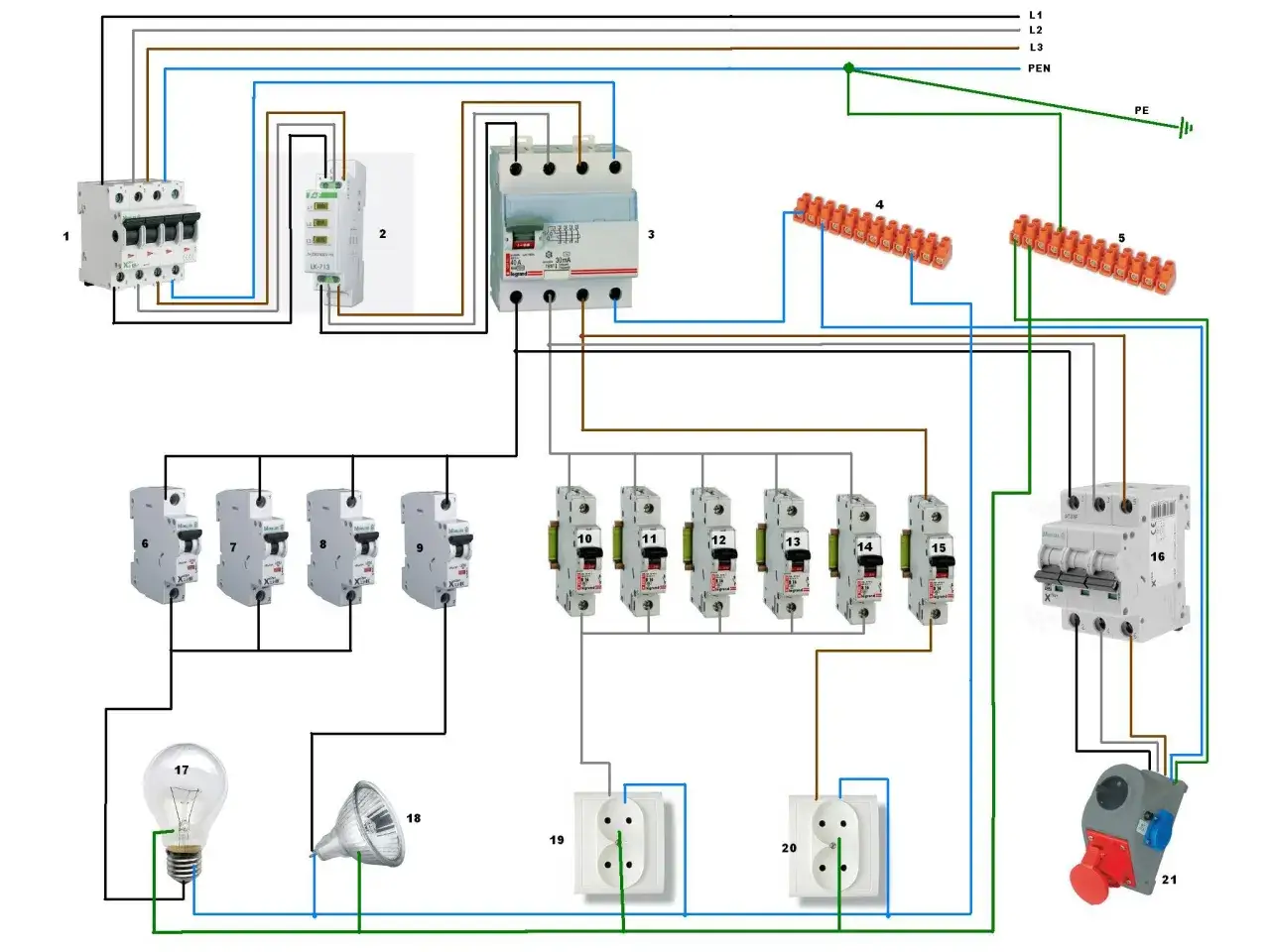

W domowej instalacji trójfazowej standardowo mówi się o sieci 230/400 V. Pierwsza liczba oznacza napięcie fazowe, czyli pomiar między jednym przewodem fazowym, na przykład L1, a przewodem neutralnym N. Druga to napięcie międzyfazowe, mierzone między L1 i L2, L2 i L3 albo L3 i L1.
| Gdzie wykonywany jest pomiar | Typowa wartość | Przykładowe zastosowanie |
|---|---|---|
| Faza L1, L2 lub L3 - przewód neutralny N | 230 V | Oświetlenie, gniazda, większość urządzeń domowych |
| Dwie różne fazy, na przykład L1 - L2 | 400 V | Płyty indukcyjne, silniki, urządzenia trójfazowe |
| Przewód neutralny N - ochronny PE | Zwykle blisko 0 V | Pomiar kontrolny, nie jest to napięcie robocze odbiornika |
Wartość 400 V jest zaokrągleniem. W idealnie symetrycznym układzie oblicza się ją jako 230 V × √3 = około 398 V. W dokumentacji i na tabliczkach znamionowych stosuje się jednak wartość nominalną 400 V, podobnie jak 230 V zamiast dokładnego wyniku pomiaru w konkretnej chwili.
Jeżeli ktoś mówi, że ma w domu „prąd 400 V”, często upraszcza sprawę. Najczęściej chodzi o przyłącze trójfazowe, w którym dostępne są zarówno obwody 230 V, jak i obwody międzyfazowe 400 V.
Skąd biorą się dwie wartości napięcia
Sieć trójfazowa ma trzy napięcia przemienne przesunięte względem siebie o 120 stopni. Dzięki temu napięcie między przewodami fazowymi jest większe niż napięcie każdej fazy względem punktu neutralnego. To właśnie geometryczna zależność między tymi przebiegami daje współczynnik √3.
W typowej sieci domowej fazy są prowadzone razem z przewodem neutralnym. Odbiornik jednofazowy podłącza się między wybraną fazę a N i otrzymuje około 230 V. Odbiornik trójfazowy korzysta natomiast z różnic potencjałów między fazami, czyli z około 400 V.
Co oznacza zapis 3 × 230/400 V
Spotykany zapis może wyglądać różnie, ale sens pozostaje podobny. 230/400 V oznacza napięcie fazowe i międzyfazowe, a symbol „3 fazy” informuje, że zasilanie korzysta z trzech przesuniętych względem siebie przewodów fazowych.
Starsze instalacje bywają opisywane jako 220/380 V. To historyczne oznaczenie, które można jeszcze znaleźć na starych schematach lub urządzeniach. Współczesna sieć niskiego napięcia w Polsce jest określana jako 230/400 V, dlatego przy doborze aparatury należy kierować się aktualnymi wartościami znamionowymi.
Gdzie wykorzystuje się 230 V, a gdzie 400 V
Większość domowych odbiorników działa na 230 V. Dotyczy to między innymi gniazd, oświetlenia, telewizorów, komputerów, lodówek i wielu urządzeń automatyki domowej. Sam fakt posiadania przyłącza trójfazowego nie oznacza, że każde urządzenie w domu pracuje pod napięciem 400 V.
Napięcie międzyfazowe jest potrzebne tam, gdzie urządzenie ma większą moc albo korzysta z silnika trójfazowego. Przykładami są płyty indukcyjne, podgrzewacze, sprężarki, pompy, wentylatory i ładowarki samochodowe. Rozłożenie obciążenia na trzy fazy pozwala ograniczyć prąd płynący w pojedynczym przewodzie.
Jak czytać oznaczenia urządzeń
Na tabliczce znamionowej można znaleźć zapis „230 V”, „400 V”, „3N~ 400 V” albo „230/400 V”. Oznaczenie „3N~ 400 V” zwykle oznacza urządzenie trójfazowe wymagające trzech faz, przewodu neutralnego oraz napięcia międzyfazowego 400 V. Zawsze trzeba jednak sprawdzić schemat producenta, bo sam napis nie zastępuje instrukcji podłączenia.
Szczególną uwagę zwracam na silniki z oznaczeniem 230/400 V. W sieci 400 V międzyfazowego taki silnik zazwyczaj łączy się w gwiazdę, natomiast urządzenie opisane jako 400/690 V może wymagać połączenia w trójkąt przy zasilaniu 400 V. Pomyłka w tym miejscu może doprowadzić do przegrzania uzwojeń i uszkodzenia silnika.
Przy projektowaniu inteligentnego domu napięcie to tylko jeden element układanki. Dla płyty, pompy ciepła czy ładowarki równie ważne są moc przyłączeniowa, zabezpieczenie, przekrój przewodów i równomierne obciążenie faz. Samo doprowadzenie trzech faz nie gwarantuje, że instalacja bez problemu obsłuży wszystkie duże odbiorniki jednocześnie.
Jak sprawdzić napięcie w instalacji trójfazowej
Do podstawowej kontroli potrzebny jest sprawny miernik ustawiony na pomiar napięcia przemiennego AC. W praktyce sprawdza się osobno napięcie L1-N, L2-N i L3-N, a później napięcia międzyfazowe L1-L2, L2-L3 oraz L3-L1.
Wyniki powinny być do siebie zbliżone, zwłaszcza gdy instalacja jest niewielko obciążona. Niewielkie różnice są normalne, ale wyraźna rozbieżność między fazami może wskazywać na nierównomierne obciążenie, problem z przewodem neutralnym albo usterkę po stronie instalacji lub sieci.
| Rodzaj pomiaru | Wartość nominalna | Przybliżony zakres często uznawany za prawidłowy |
|---|---|---|
| Faza - neutralny | 230 V | Około 207-253 V dla typowych warunków oceny jakości zasilania |
| Faza - faza | 400 V | Około 360-440 V dla typowych warunków oceny jakości zasilania |
Zakresów nie należy traktować jak prostego testu wykonywanego jednym odczytem. Wymagania dotyczące jakości energii, opisane między innymi w PN-EN 50160, odnoszą się do wartości uśrednianych w określonych przedziałach czasu. Chwilowy odczyt z taniego multimetru może więc nie wystarczyć do formalnej oceny parametrów zasilania.
Pomiar napięcia międzyfazowego oznacza pracę przy potencjale około 400 V. Jeżeli nie masz doświadczenia z pomiarami w rozdzielnicy, nie zdejmuj osłon i nie przykładaj sond na własną rękę. W tym przypadku rozsądniejsza jest wizyta elektryka z odpowiednim miernikiem i kategorią bezpieczeństwa pomiarowego niż ryzykowny eksperyment.
Co oznaczają zbyt niskie albo zbyt wysokie wartości
Jednorazowy wynik 225 V lub 245 V nie musi oznaczać awarii. Napięcie zmienia się wraz z obciążeniem sieci, długością przewodów i pracą dużych odbiorników. Niepokój powinny wzbudzić przede wszystkim powtarzające się, duże odchylenia albo wyraźna różnica pomiędzy fazami.
Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?
Najczęstsze przyczyny problemów
- Nierównomierne obciążenie faz, szczególnie w rozbudowanej instalacji domowej.
- Zbyt długie lub za cienkie przewody, które powodują spadek napięcia.
- Luźne zaciski w rozdzielnicy, puszce, złączu lub gnieździe.
- Uszkodzenie przewodu neutralnego, które może wywołać niebezpieczne zmiany napięcia w obwodach jednofazowych.
- Problemy po stronie sieci dystrybucyjnej, zwłaszcza przy dużym lokalnym poborze mocy.
Objawami mogą być przygasające światła, wyłączanie falownika fotowoltaicznego, błędy ładowarki, nietypowa praca silnika albo nagrzewanie się aparatury. W instalacji z pompą ciepła, fotowoltaiką i magazynem energii dobrze sprawdza się monitoring napięcia, ale traktuję go jako narzędzie diagnostyczne, a nie zamiennik pomiarów elektrycznych.
Jeśli zauważysz zapach przegrzanej izolacji, trzaski, iskrzenie, bardzo różne napięcia między fazami albo urządzenia zaczynają działać niestabilnie, odłącz wrażliwe odbiorniki i wezwij elektryka. Szczególnie poważnie trzeba potraktować podejrzenie przerwy w przewodzie neutralnym, ponieważ może ona uszkodzić urządzenia podłączone do różnych faz.
Nie każda sieć trójfazowa ma napięcie 400 V
W domu określenie „sieć trójfazowa” niemal zawsze odnosi się do niskiego napięcia 230/400 V. Technicznie sieci trójfazowe występują jednak także w energetyce przemysłowej i przesyłowej, gdzie spotyka się napięcia średnie oraz wysokie, na przykład 6 kV, 10 kV, 15 kV, 20 kV czy 110 kV.
Dlatego przed odpowiedzią trzeba ustalić, o jakiej sieci mówimy. Dla standardowego przyłącza domu jednorodzinnego odpowiedź jest prosta: około 230 V fazowego i około 400 V międzyfazowego przy częstotliwości 50 Hz. W zakładzie przemysłowym, przy transformatorze albo na liniach elektroenergetycznych wartości będą zupełnie inne.
Najważniejsza zasada przy doborze urządzenia
Zapamiętuję to w prosty sposób: 230 V mierzymy faza-neutralny, a 400 V faza-faza. To rozróżnienie wystarcza, by poprawnie odczytać większość opisów domowych instalacji i urządzeń.
Przed podłączeniem odbiornika sprawdź nie tylko napięcie, lecz także schemat producenta, liczbę wymaganych przewodów, moc oraz zabezpieczenie. Przy urządzeniach o dużej mocy i każdej ingerencji w rozdzielnicę bezpieczną decyzją jest pomiar oraz podłączenie wykonane przez elektryka z odpowiednimi uprawnieniami.
