Najważniejsze informacje o przewodzie fazowym L
- L oznacza fazę, czyli przewód roboczy doprowadzający napięcie do odbiornika.
- W nowych instalacjach żyła fazowa jest najczęściej brązowa, czarna lub szara.
- N jest neutralny i zwykle ma kolor niebieski, a PE ochronny zawsze powinien być żółto-zielony.
- Kolor to tylko wskazówka. W starszych albo przerabianych instalacjach funkcję żyły trzeba potwierdzić pomiarem.
- Prace przy instalacji 230 V wymagają odłączenia zasilania i sprawdzenia jego braku, a część zadań najlepiej powierzyć elektrykowi.
Co oznacza litera L w instalacji elektrycznej
Litera L pochodzi od angielskiego słowa „line” i oznacza przewód liniowy, nazywany też fazowym. To właśnie ta żyła doprowadza napięcie do lampy, gniazda, zasilacza albo modułu automatyki domowej. W typowym obwodzie jednofazowym pracuje razem z przewodem neutralnym N.
Przewód fazowy nie jest „plusem” w takim znaczeniu jak w instalacji prądu stałego. W domowej sieci prądu przemiennego napięcie zmienia kierunek, a między L i N występuje nominalnie około 230 V przy częstotliwości 50 Hz. Dotknięcie niezaizolowanej żyły fazowej może skończyć się porażeniem, dlatego oznaczenie L należy traktować bardzo poważnie.
L, N i PE pełnią różne funkcje
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L | Przewód fazowy, doprowadza napięcie do odbiornika | Brązowy, czarny lub szary |
| N | Przewód neutralny, zamyka obwód roboczy | Niebieski |
| PE | Przewód ochronny, odprowadza prąd uszkodzeniowy i pomaga zadziałać zabezpieczeniom | Żółto-zielony |
| PEN | W starszych układach łączy funkcję neutralną i ochronną | Oznaczenie zależne od sposobu wykonania instalacji |
Najczęstszy błąd polega na traktowaniu N i PE jako tej samej żyły. W prawidłowo wykonanej nowoczesnej instalacji mają inne zadania, nawet jeśli w pewnych punktach układu są ze sobą powiązane. Samodzielne mostkowanie ich w gniazdku lub puszce może stworzyć zagrożenie.

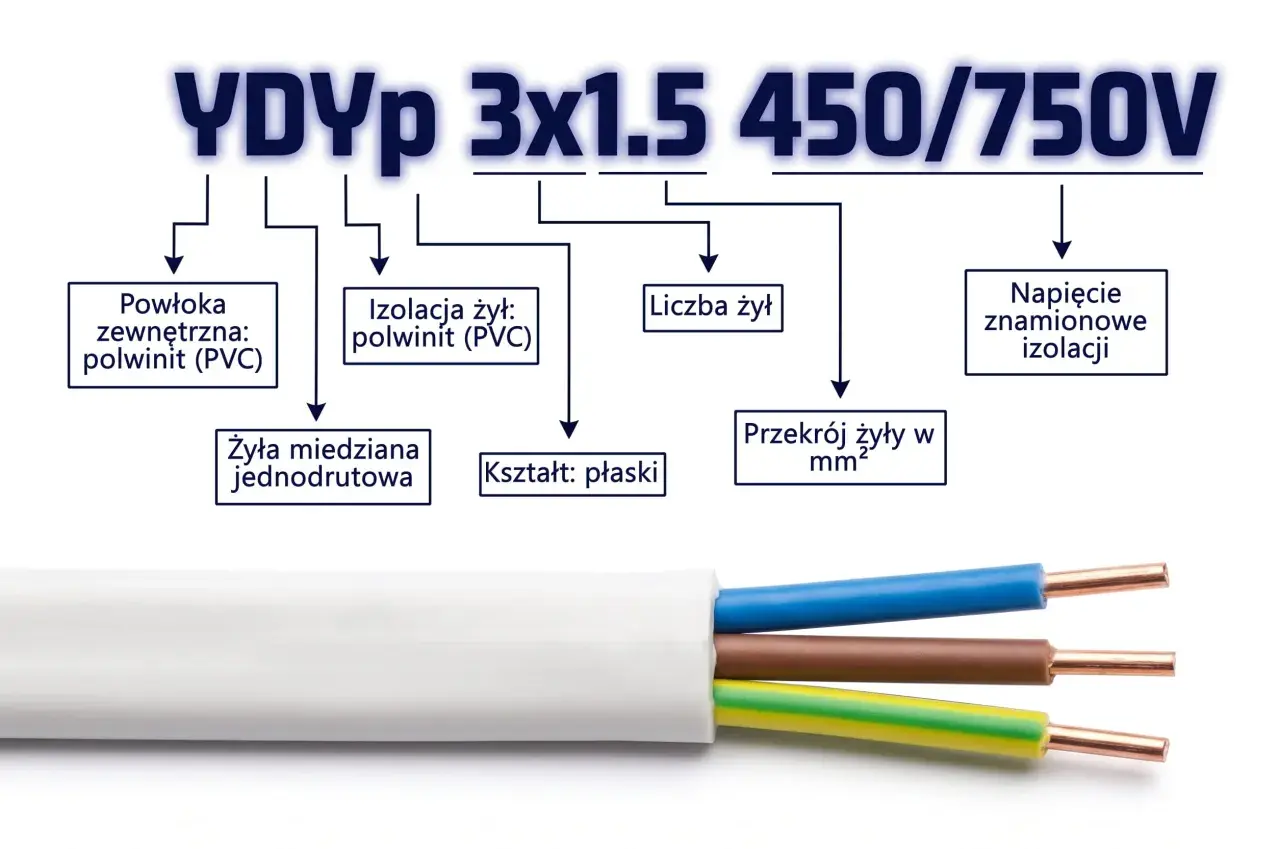

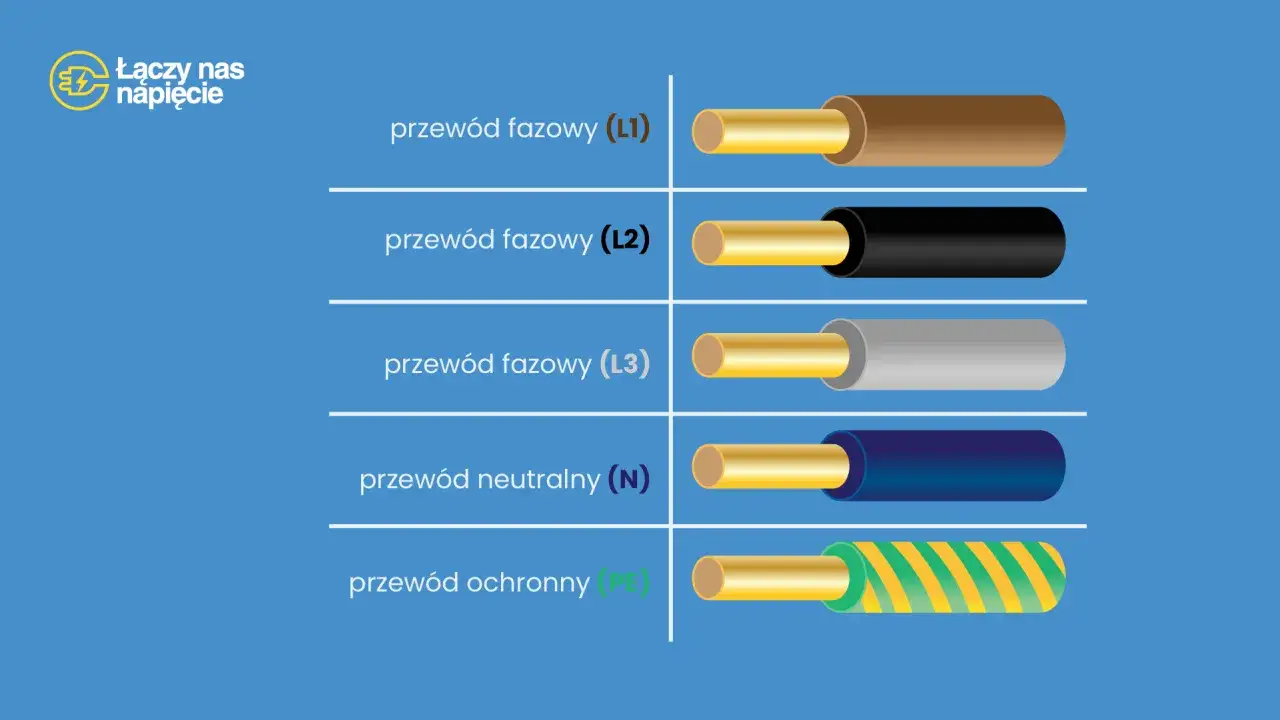

Jakie kolory ma przewód L w Polsce
W nowych instalacjach żyły fazowe najczęściej mają kolor brązowy, czarny albo szary. W obwodzie trójfazowym spotkasz oznaczenia L1, L2 i L3, ale konkretny kolor nie zawsze pozwala bez schematu ustalić, która żyła jest którą fazą.
Niebieski przewód jest przeznaczony dla N, a żółto-zielony dla PE. Te barwy mają ułatwiać pracę podczas montażu i późniejszych napraw, jednak z mojego doświadczenia wynika, że w starych mieszkaniach kolorystyka bywa zmieniona przez wcześniejsze remonty. Dlatego nie podłączam urządzenia wyłącznie na podstawie koloru izolacji.Dlaczego kolor może wprowadzić w błąd
- W starszych instalacjach stosowano inne przewody i układy, często z aluminium.
- Ktoś mógł wykorzystać żyłę niezgodnie z jej pierwotnym przeznaczeniem.
- W obwodzie oświetleniowym przewód powrotny z wyłącznika może mieć kolor fazowy, mimo że biegnie już od łącznika do lampy.
- Uszkodzona lub niedbale wykonana instalacja może mieć błędne oznaczenia na końcach przewodów.
Żółto-zielonej żyły nie wolno używać jako fazowej ani neutralnej. Z niebieską trzeba zachować ostrożność, jeśli w instalacji występują stare rozwiązania lub widoczne ślady przeróbek. W takich sytuacjach liczy się schemat, ciągłość przewodów i pomiar, a nie intuicja.
Jak bezpiecznie sprawdzić, która żyła jest fazowa
Najpierw wyłącz odpowiedni wyłącznik nadprądowy w rozdzielnicy. Potem sprawdź brak napięcia na wszystkich żyłach, najlepiej dwubiegunowym wskaźnikiem napięcia. Zwykły próbnik neonowy albo bezdotykowy tester może być pomocny jako sygnał ostrzegawczy, ale nie daje takiej pewności jak prawidłowy pomiar.Bezpieczna kolejność kontroli
- Wyłącz zasilanie obwodu w rozdzielnicy.
- Zabezpiecz wyłącznik przed przypadkowym załączeniem.
- Sprawdź tester na znanym, działającym źródle napięcia.
- Zweryfikuj brak napięcia między badanymi żyłami oraz ponownie sprawdź tester na znanym źródle.
Jeśli nie masz odpowiedniego przyrządu, nie wiesz, który obwód wyłączyć albo instalacja wygląda nietypowo, przerwij pracę. Brak świecenia lampy nie oznacza braku napięcia, ponieważ wyłącznik może rozłączać przewód neutralny zamiast fazowego albo w puszce może znajdować się kilka niezależnych obwodów.
W przypadku starej instalacji aluminiowej, przewodu PEN, nadpalonych zacisków lub braku przewodu ochronnego zalecam wezwanie elektryka. Tu problemem nie jest tylko identyfikacja L, lecz także ogólny stan i bezpieczeństwo całego obwodu.
Gdzie podłącza się L w lampie, gniazdku i urządzeniu
Na oprawie oświetleniowej zacisk L łączy się z fazą, a zacisk N z przewodem neutralnym. Jeśli oprawa ma zacisk PE i metalową obudowę, żółto-zieloną żyłę podłącza się właśnie tam. Włącznik światła powinien rozłączać fazę, dzięki czemu po jego wyłączeniu elementy oprawy nie pozostają niepotrzebnie pod napięciem.
W gniazdach oznaczenia L i N wskazują odpowiednie zaciski, choć w wielu standardowych gniazdach jednofazowych położenie fazy nie jest dla wszystkich urządzeń krytyczne. Przewód ochronny PE jest krytyczny dla bezpieczeństwa i nie wolno zastępować go neutralnym.
Przeczytaj również: Jak rozpoznać fazy L1, L2 i L3? Kolory i pomiar
Znaczenie L w inteligentnym domu
Moduły smart często wymagają doprowadzenia L i N, aby elektronika mogła działać także wtedy, gdy światło jest wyłączone. Jeśli w puszce wyłącznika znajduje się tylko faza i przewód powrotny do lampy, potrzebny może być moduł przeznaczony do pracy bez przewodu neutralnego.
Takie rozwiązanie nie zawsze działa z każdą lampą. Przy małym obciążeniu LED może pojawić się migotanie, żarzenie po wyłączeniu albo problem z poprawnym wyłączaniem. Czasem potrzebny jest element kompensacyjny, ale jego dobór powinien wynikać z instrukcji producenta i parametrów konkretnego obwodu.
Przewód L w instalacji trójfazowej i starszym budynku
W instalacji trójfazowej występują trzy przewody fazowe oznaczane jako L1, L2 i L3. Między poszczególnymi fazami występuje zwykle około 400 V, dlatego nie należy traktować ich jak trzech „zwykłych” przewodów do dowolnego łączenia.
W starszych budynkach można spotkać układ TN-C, w którym jedna żyła PEN łączy funkcję ochronną i neutralną. Nie oznacza to, że można ją dowolnie rozdzielić w przypadkowym miejscu. Modernizacja takiej instalacji wymaga oceny rozdzielnicy, uziemienia, zabezpieczeń i przekrojów przewodów.
Przy modernizacji domu pod automatykę, fotowoltaikę, pompę ciepła czy ładowarkę samochodową warto sprawdzić nie tylko obecność L, lecz także układ sieci, obciążenie faz i stan ochrony przeciwporażeniowej. Sama wymiana gniazda lub dołożenie modułu smart nie rozwiąże problemów instalacji, która od początku wymaga przebudowy.
Co zapamiętać przed podłączeniem urządzenia
Litera L wskazuje przewód fazowy i najczęściej odpowiada brązowej, czarnej lub szarej żyle. Niebieski zwykle oznacza neutralny, a żółto-zielony ochronny, lecz w starym albo zmodyfikowanym obwodzie są to tylko wskazówki.
Najrozsądniejsza zasada brzmi prosto: najpierw wyłącz zasilanie, potem sprawdź jego brak, a dopiero na końcu wykonuj połączenia. Gdy pojawia się przewód PEN, aluminium, nadpalona izolacja, kilka obwodów w jednej puszce albo niepewny wynik pomiaru, bezpieczeństwo zyskuje na tym, że pracę przejmuje elektryk.
