Patrzysz na rysunek elektryczny i widzisz symbole L, N, PE albo L1, L2 i L3, ale nie masz pewności, który przewód jest fazowy? Prawidłowe oznaczenie fazy na rysunku pozwala szybko odtworzyć przebieg obwodu, rozpoznać zaciski urządzenia i uniknąć błędnego podłączenia. Pokażę, jak czytać te symbole, jak rozróżniać instalację jedno- i trójfazową oraz dlaczego sam kolor przewodu nie zawsze wystarcza.
Te symbole wystarczą, by zacząć czytać większość schematów
- L oznacza przewód fazowy, czyli liniowy.
- L1, L2 i L3 wskazują trzy fazy w instalacji trójfazowej.
- N to przewód neutralny, a PE ochronny.
- Kolory pomagają, ale na starym lub przerabianym obwodzie nie zastępują pomiaru.
- Oznaczenia U, V, W przy silniku dotyczą zacisków uzwojeń, a nie zawsze bezpośrednio faz zasilających.
Od czego zacząć czytanie oznaczeń na rysunku
Na schemacie elektrycznym faza jest zwykle opisana literą L, pochodzącą od angielskiego słowa „line”. W prostym obwodzie jednofazowym może wystąpić jako L, natomiast w układzie trójfazowym najczęściej zobaczysz L1, L2 i L3. To właśnie te symbole pozwalają prześledzić drogę napięcia od rozdzielnicy do odbiornika.
Nie każdy rysunek pokazuje przewody w rzeczywistych kolorach. Schemat ideowy często jest czarno-biały, a poszczególne żyły rozpoznaje się po literach, numerach zacisków i oznaczeniach aparatów. Dlatego prosta linia na rysunku nie oznacza automatycznie fazy. Dopiero opis L, L1, L2 albo odwołanie do listwy zaciskowej mówi, jaką funkcję pełni dany przewód.Schemat ideowy a rysunek montażowy
Schemat ideowy pokazuje przede wszystkim zależności elektryczne. Może nie oddawać rzeczywistego położenia kabli, puszek ani urządzeń. Rysunek montażowy jest bardziej praktyczny, ponieważ wskazuje lokalizację elementów, trasę przewodów i numery zacisków.
W dokumentacji domu inteligentnego spotykam jeszcze trzeci wariant, czyli schemat sterowania. Na takim rysunku faza może przechodzić przez przekaźnik, moduł automatyki albo stycznik, zanim trafi do lampy czy rolety. Wtedy trzeba śledzić nie tylko symbol L, lecz także wejścia i wyjścia urządzenia, na przykład L-IN, L-OUT, Q1 albo COM.
Co oznaczają L, L1, L2 i L3
Najprościej zapamiętać, że litera L opisuje przewód czynny, na którym względem neutralnego może występować napięcie. W typowym obwodzie domowym jest to napięcie około 230 V. W instalacji trójfazowej występują trzy przewody liniowe, a napięcie między dwiema fazami wynosi zwykle około 400 V.
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|
| L | Przewód fazowy | Obwód jednofazowy, zacisk zasilania urządzenia |
| L1 | Pierwsza faza | Zasilanie jednofazowe lub układ trójfazowy |
| L2 | Druga faza | Obwody trójfazowe, rozdzielnice, silniki |
| L3 | Trzecia faza | Obwody trójfazowe, płyty grzewcze, silniki |
W kablu wielożyłowym często przyjmuje się układ kolorów brązowy dla L1, czarny dla L2 i szary dla L3. Nie oznacza to jednak, że każda instalacja będzie wykonana dokładnie w ten sposób. W przewodzie jednofazowym czarna żyła może być fazą załączaną przez wyłącznik, a szara może pełnić inną funkcję ustaloną w projekcie.
Dlaczego kolejność faz ma znaczenie
W zwykłej żarówce zamiana L1 z L2 nie zmieni sposobu świecenia. W przypadku silnika trójfazowego kolejność faz może jednak decydować o kierunku obrotów. Zamiana dwóch przewodów fazowych często powoduje odwrócenie kierunku pracy, dlatego przy pompach, wentylatorach i napędach liczy się nie tylko obecność napięcia, ale też kolejność L1-L2-L3.
Na rysunku możesz zobaczyć również oznaczenia U, V i W. Najczęściej opisują one zaciski uzwojeń silnika. Nie należy bez zastanowienia traktować ich jako zamienników L1, L2 i L3, ponieważ konkretne połączenie zależy od schematu silnika, sposobu rozruchu i napięcia znamionowego.
Jak odróżnić fazę od N, PE i PEN

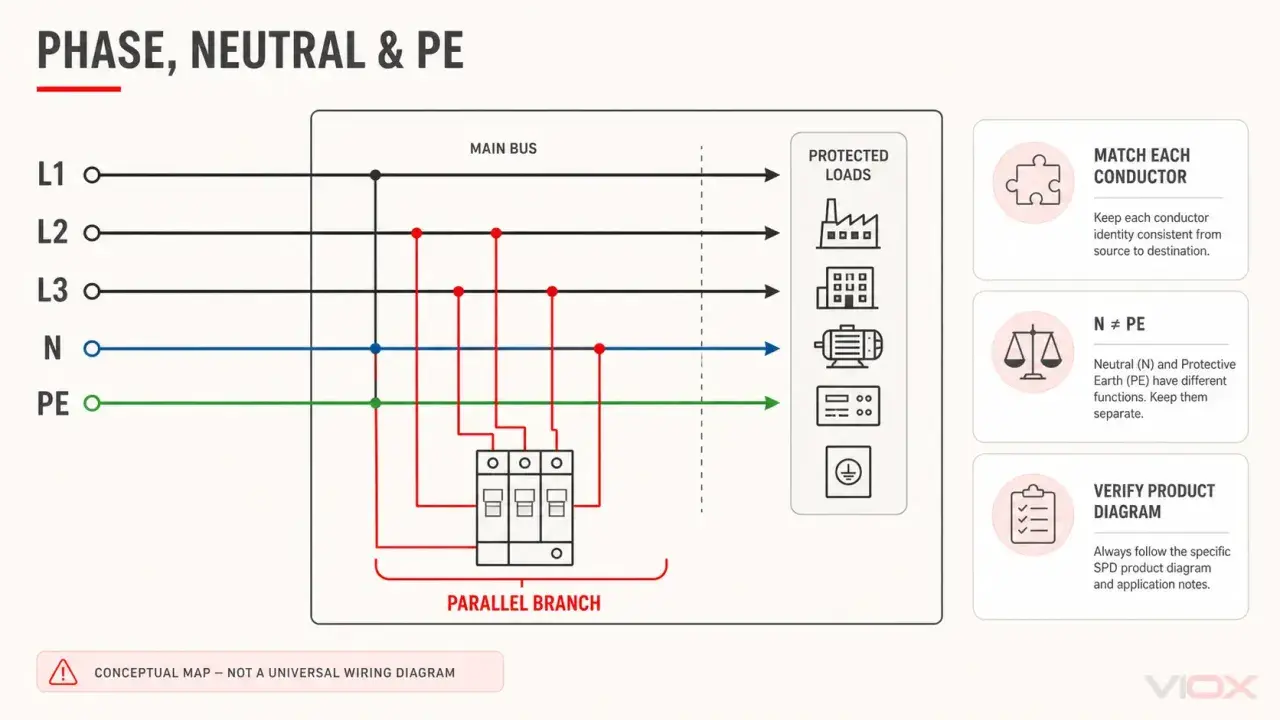

Samo rozpoznanie przewodu fazowego nie wystarczy. Żeby poprawnie odczytać rysunek, trzeba od razu oddzielić go od przewodu neutralnego i ochronnego. Współczesna dokumentacja najczęściej posługuje się oznaczeniami L, N i PE, a w starszych układach można spotkać także wspólny przewód PEN.
| Symbol | Funkcja | Typowy kolor żyły |
|---|---|---|
| L, L1, L2, L3 | Przewód fazowy lub liniowy | Brązowy, czarny, szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólny przewód ochronno-neutralny | Żółto-zielony z niebieskim oznaczeniem końców |
Gdzie pojawia się przewód PEN
W starszych instalacjach można spotkać układ, w którym jedna żyła pełni funkcję neutralną i ochronną. Na rysunku będzie opisana jako PEN. Po rozdziale przewodu PEN na PE i N nie powinno się ponownie łączyć tych funkcji w przypadkowym miejscu, ponieważ może to zaburzyć działanie ochrony i wyłączników różnicowoprądowych.
To właśnie przy starych instalacjach kolorystyka bywa najbardziej zdradliwa. Jeśli dokumentacja jest niepełna, a przewody były wielokrotnie przerabiane, traktuję oznaczenie jako wskazówkę, nie jako dowód. Ostateczne potwierdzenie wymaga sprawdzenia obwodu przez osobę z odpowiednimi kwalifikacjami.
Jak krok po kroku znaleźć fazę na schemacie
Najwygodniej czytać rysunek od źródła zasilania do odbiornika. Nie zaczynam od samej lampy czy gniazda, ponieważ wtedy łatwo przeoczyć wyłącznik, przekaźnik albo zabezpieczenie znajdujące się wcześniej w obwodzie.
- Znajdź punkt zasilania oznaczony jako L, L1-L3, N i PE albo jako wyjście z rozdzielnicy.
- Prześledź przewód fazowy przez wyłącznik nadprądowy, różnicówkę, stycznik lub moduł sterujący.
- Sprawdź zaciski urządzenia, zwracając uwagę na opisy L-IN, L-OUT, COM, NO i NC.
- Porównaj numerację z listą zacisków lub tabelą połączeń znajdującą się obok rysunku.
- Zweryfikuj połączenie na schemacie wykonawczym, jeśli schemat ideowy nie pokazuje kolorów ani rzeczywistej trasy przewodów.
Przykładowy zapis L1 - zabezpieczenie - wyłącznik - L lampy oznacza, że faza dochodzi do aparatu zabezpieczającego, przechodzi przez wyłącznik i dopiero wtedy trafia do odbiornika. Przewód N zwykle biegnie bezpośrednio do lampy, a PE do zacisku ochronnego oprawy, jeśli oprawa go wymaga.
Przeczytaj również: Symbol uziemienia - jak rozpoznać PE, N i PEN?
Oznaczenia na urządzeniach automatyki
W systemach smart home spotkasz zaciski opisane jako L, N, S, O, I albo Q. Litera L nadal oznacza fazę zasilającą moduł, ale S może być wejściem sterującym, a O lub Q wyjściem na odbiornik. Tu najczęstszy błąd polega na podaniu fazy na zacisk przeznaczony dla przewodu sterującego.
Przed podłączeniem modułu sprawdzam zawsze trzy rzeczy: napięcie znamionowe, schemat producenta i to, czy urządzenie wymaga przewodu neutralnego. Moduł bez N może działać w puszce wyłącznika, ale nie każda lampa i nie każdy odbiornik będzie z nim współpracował bez dodatkowego elementu obciążenia.
Kiedy kolor przewodu może wprowadzić w błąd
W nowej, poprawnie wykonanej instalacji kolor jest bardzo pomocny. Faza ma zwykle izolację brązową, czarną lub szarą, neutralny jest niebieski, a ochronny żółto-zielony. Mimo to kolor nie zastępuje schematu ani pomiaru, zwłaszcza w obwodzie po modernizacji.
- W starym budynku przewody mogą mieć kolory niezgodne z obecną praktyką.
- Żyła niebieska może w wyjątkowych układach pełnić inną funkcję, jeśli nie ma przewodu neutralnego i została jednoznacznie oznaczona na końcach.
- Żółto-zielonej żyły nie wolno wykorzystywać jako przewodu fazowego ani neutralnego.
- Przewód powrotny z wyłącznika może być fazą załączaną, mimo że na schemacie wygląda podobnie do zwykłej żyły.
- Opis na pokrywie rozdzielnicy może nie odpowiadać późniejszym zmianom wykonanym w instalacji.
Szczególnej ostrożności wymaga obwód oświetleniowy. Do wyłącznika powinien trafiać przewód fazowy, ale po jego zadziałaniu przewód powrotny do lampy także pozostaje przewodem czynnym. Pomylenie go z neutralnym może sprawić, że oprawa będzie wyglądać na wyłączoną, choć jej część nadal pozostanie pod napięciem.
Nie polecam sprawdzania fazy przez dotykanie przewodu przypadkowym próbnikiem bez zrozumienia jego ograniczeń. W instalacjach domowych bezpieczniejsza jest weryfikacja odpowiednim miernikiem dwubiegunowym, a przy braku doświadczenia zlecenie pomiaru elektrykowi. Wyłączenie jednego zabezpieczenia również nie zawsze odcina cały rysowany obwód, szczególnie w rozdzielnicach z kilkoma źródłami zasilania.
Najczęstsze błędy przy interpretacji faz
Początkujący często zakładają, że każda linia wychodząca z lewej strony schematu jest fazą. To skrót myślowy, który może zadziałać w prostym rysunku, ale zawodzi przy automatyce, zasilaniu awaryjnym i urządzeniach wielofazowych.
| Błąd | Dlaczego jest problemem | Lepsze podejście |
|---|---|---|
| Rozpoznanie żyły wyłącznie po kolorze | Instalacja mogła być przerabiana | Porównać schemat i wykonać pomiar |
| Traktowanie N jako przewodu bez napięcia | Przy błędzie lub przerwie może pojawić się niebezpieczny potencjał | Traktować każdą żyłę jako potencjalnie niebezpieczną przed pomiarem |
| Łączenie PE z N w dowolnym miejscu | Może zaburzyć ochronę i działanie RCD | Trzymać się punktu rozdziału przewidzianego w instalacji |
| Mylenie L1-L3 z U-V-W | Może zmienić sposób pracy silnika | Sprawdzić schemat zacisków konkretnego urządzenia |
W dokumentacji rozdzielnicy zwracam uwagę także na oznaczenia aparatów. Symbol QF może oznaczać zabezpieczenie, S wyłącznik, K przekaźnik lub stycznik, a X listwę zaciskową. Same litery mogą różnić się między projektantami, dlatego zawsze czytam legendę rysunku. Legenda jest częścią schematu, a nie dodatkiem dla formalności.
Jeśli rysunek dotyczy instalacji 230/400 V, nie traktuj tego tekstu jako instrukcji samodzielnego wykonywania połączeń. Artykuł pomaga zrozumieć oznaczenia, ale dobór zabezpieczeń, pomiary i prace przy instalacji powinny należeć do osoby posiadającej odpowiednie uprawnienia.
Najpewniejsza rutyna przy każdym rysunku elektrycznym
Najlepszy sposób czytania schematu jest prosty. Najpierw znajdź L albo L1-L3, potem oddziel N i PE, a na końcu prześledź, przez jakie zabezpieczenia i elementy sterujące przechodzi faza. Taki porządek działa zarówno przy gnieździe, lampie, płycie indukcyjnej, jak i module inteligentnego domu.
Jeżeli oznaczenie na rysunku nie zgadza się z kolorami w puszce lub rozdzielnicy, zatrzymaj pracę. Dla mnie to sygnał, że trzeba sprawdzić dokumentację, ciągłość przewodów i rzeczywiste napięcia, zamiast zgadywać. W elektryce kilka minut poświęconych na weryfikację jest warte znacznie więcej niż szybkie podłączenie oparte na intuicji.
