Przy podłączaniu gniazda, lampy albo urządzenia z oznaczeniami L, N i PE najważniejsze jest poprawne rozpoznanie przewodu fazowego. Najkrótsza odpowiedź brzmi: L to przewód fazowy, ale samo oznaczenie nie zastępuje pomiaru, szczególnie w starej lub przerabianej instalacji. Wyjaśniam, co oznaczają symbole, jak czytać kolory żył i których błędów lepiej nie popełniać.
Najważniejsze informacje o oznaczeniu L
- L oznacza przewód fazowy, na którym może występować napięcie sieciowe około 230 V.
- N to przewód neutralny, a PE to przewód ochronny żółto-zielony.
- W nowych instalacjach przewód fazowy ma zwykle kolor brązowy, czarny albo szary.
- Kolor nie daje pełnej pewności w starych, przerabianych lub błędnie wykonanych obwodach.
- Przed pracą trzeba odłączyć zasilanie i potwierdzić brak napięcia dwubiegunowym testerem.
Co dokładnie oznacza symbol L
Litera L pochodzi od angielskiego słowa line, czyli przewód liniowy. W domowej instalacji prądu przemiennego jest to żyła fazowa, która doprowadza napięcie do odbiornika. W typowej sieci jednofazowej mówimy o napięciu nominalnym 230 V i częstotliwości 50 Hz.
Na zacisku L podłącza się przewód, który zasila lampę, zasilacz, sterownik albo inne urządzenie. W instalacji trójfazowej spotkasz oznaczenia L1, L2 i L3. Są to trzy przewody fazowe, przesunięte względem siebie w czasie, wykorzystywane między innymi do zasilania płyt indukcyjnych, silników i większych odbiorników.
W praktyce nie traktuję litery L jako informacji o kierunku przepływu prądu, lecz jako oznaczenie zacisku przeznaczonego dla żyły fazowej. To ważne zwłaszcza w urządzeniach wyposażonych w wyłącznik. Przerwanie przewodu fazowego zwiększa bezpieczeństwo, ponieważ po wyłączeniu urządzenie nie pozostaje pod napięciem względem ziemi w takim stopniu jak przy rozłączeniu samego N.

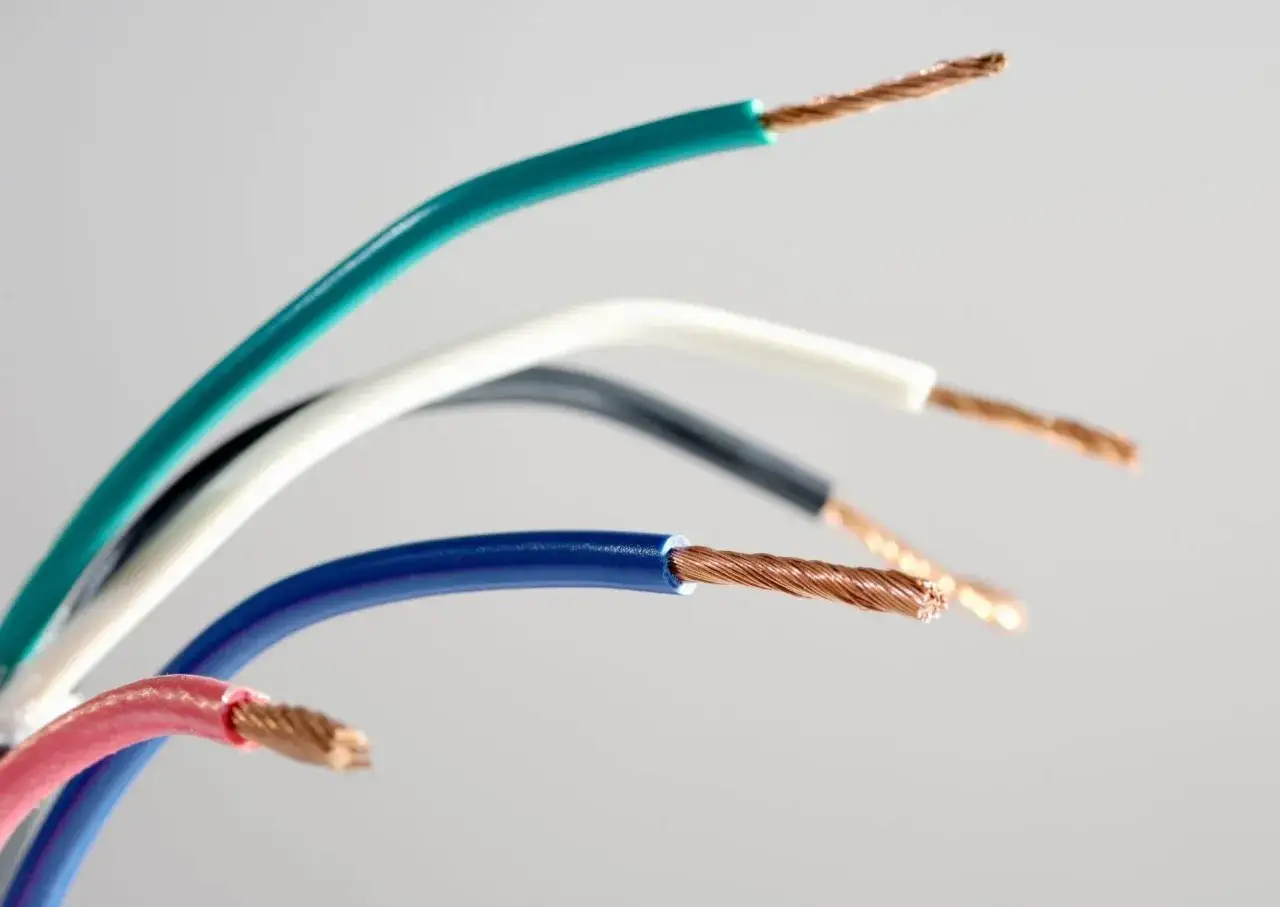

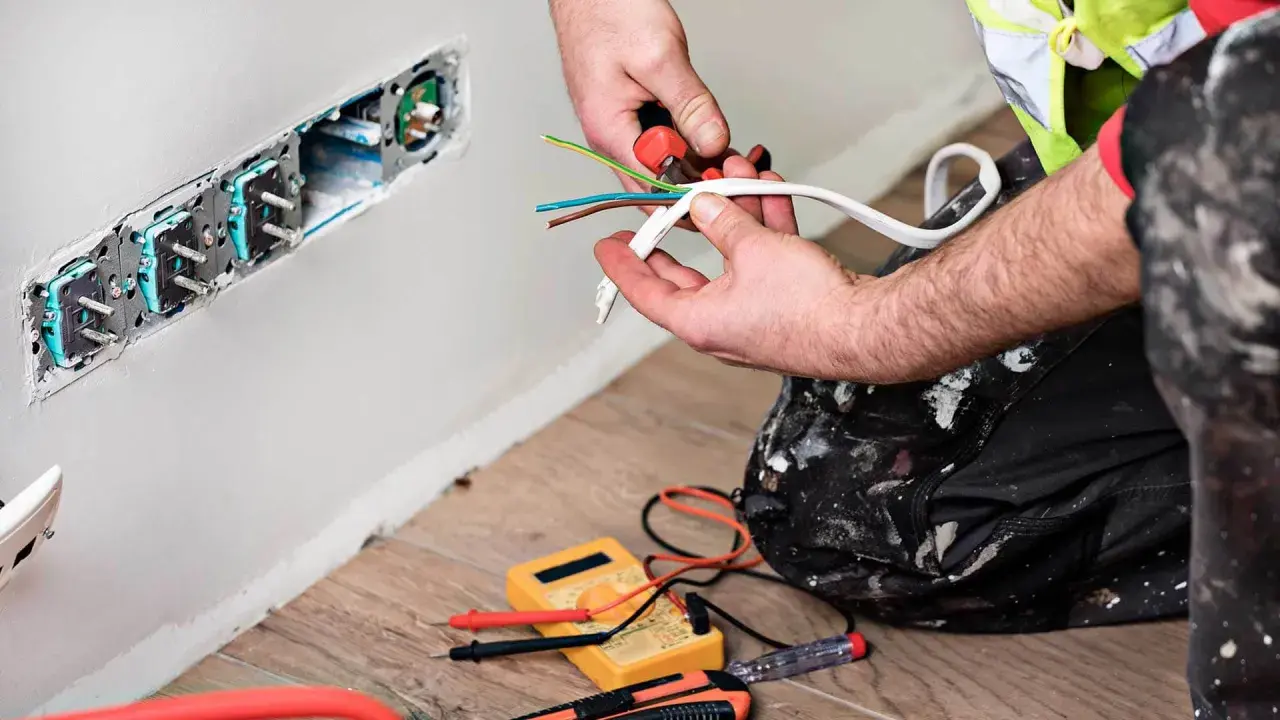

Jak odróżnić L, N i PE po kolorach
W nowoczesnych instalacjach kolory żył pomagają szybko rozpoznać funkcję przewodu. Stosuje się tu oznaczenia zgodne z systemem opisanym w normie PN-HD 308 S2. Kolor jest jednak wskazówką, a nie dowodem, że instalacja została wykonana poprawnie.
| Oznaczenie | Funkcja | Typowy kolor |
|---|---|---|
| L, L1, L2, L3 | Przewód fazowy | Brązowy, czarny lub szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
| PEN | Wspólny przewód ochronny i neutralny w starszych układach | Oznaczenie zależne od sposobu wykonania instalacji |
Najprostsza reguła wygląda więc tak: brązowy, czarny lub szary zwykle wskazuje fazę, niebieski oznacza neutralny, a żółto-zielony służy ochronie przeciwporażeniowej. Przewodu PE nie wolno używać jako żyły fazowej ani neutralnej, nawet jeśli w danym miejscu wydaje się niepotrzebny.
W starszych budynkach można spotkać przewody o innych kolorach, połączenia wykonane według dawnych zasad albo żyły przemalowane i opisane taśmą. Zdarzają się też błędy po remontach. Z tego powodu nie podłączam przewodu wyłącznie na podstawie koloru, gdy nie znam historii instalacji.
Gdzie podłącza się przewód fazowy
W urządzeniach i osprzęcie elektrycznym zacisk L powinien otrzymać przewód fazowy. Zacisk N jest przeznaczony dla przewodu neutralnego, a symbol uziemienia lub PE dla przewodu ochronnego. Taki podział znajdziesz na przykład w zasilaczach LED, czujnikach ruchu, sterownikach rolet i elementach inteligentnego domu.
Gniazdko elektryczne
W zwykłym gnieździe wtyczkowym często nie zobaczysz zacisku L i N w tak oczywisty sposób jak w lampie. Konstrukcja wtyczki umożliwia zmianę jej położenia, dlatego urządzenie nie zawsze ma ustaloną biegunowość. Mimo to w stałej instalacji przewód fazowy powinien trafić do właściwego zacisku gniazda, zgodnie z jego oznaczeniem i dokumentacją producenta.
Oprawa oświetleniowa
W lampie zacisk L łączy się z fazą, najlepiej z przewodem fazowym przełączanym przez wyłącznik. N trafia do przewodu neutralnego, a PE do zacisku ochronnego, jeśli oprawa wymaga uziemienia. Właśnie tu początkujący często popełniają błąd i podłączają wyłącznik po stronie N. Lampa może wtedy zgasnąć, ale jej elementy wewnętrzne nadal mogą pozostawać pod napięciem.
Przeczytaj również: Napięcie międzyfazowe 400 V a 230 V - skąd ta różnica?
Urządzenie elektroniczne
W sterownikach, zasilaczach i urządzeniach smart home oznaczenia L oraz N są zwykle jednoznaczne. Nie zamieniałbym ich miejscami, nawet jeśli urządzenie po takim podłączeniu zaczyna działać. Nieprawidłowa biegunowość może pogorszyć bezpieczeństwo serwisowania i naruszyć zalecenia producenta.
Jak bezpiecznie sprawdzić, który przewód jest fazowy
Jeżeli przewody są opisane, mają właściwe kolory i instalacja jest nowa, identyfikacja jest prosta. Gdy jednak w puszce występuje kilka podobnych żył, trzeba oprzeć się na schemacie oraz pomiarze, a nie na zgadywaniu.
- Wyłącz odpowiedni wyłącznik nadprądowy w rozdzielnicy.
- Zabezpiecz obwód przed przypadkowym ponownym włączeniem.
- Sprawdź brak napięcia za pomocą sprawnego dwubiegunowego wskaźnika napięcia.
- Porównaj oznaczenia na aparacie, schemat instalacji i kolory przewodów.
- Po zakończeniu pracy wykonaj kontrolny pomiar oraz sprawdź działanie zabezpieczeń.
Popularny próbnik śrubokrętowy może zaświecić także przy napięciu indukowanym albo przez bardzo mały prąd. Dlatego traktuję go najwyżej jako narzędzie pomocnicze, nigdy jako jedyne potwierdzenie bezpieczeństwa. Brak świecenia próbnika nie oznacza automatycznie braku napięcia.
Jeżeli nie masz dwubiegunowego wskaźnika, nie znasz układu obwodu albo przewody są stare i nieopisane, rozsądniej zlecić pomiar elektrykowi. Koszt krótkiej diagnostyki jest niewielki w porównaniu ze skutkami zwarcia, uszkodzenia elektroniki lub porażenia.
Najczęstsze błędy przy rozpoznawaniu fazy
Najbardziej ryzykowny błąd polega na założeniu, że niebieski przewód zawsze jest neutralny, a brązowy zawsze fazowy. W prawidłowo wykonanej nowej instalacji zwykle tak będzie, ale remonty, pomyłki i stare obwody potrafią zmienić ten obraz.
- Zamiana L z N może sprawić, że wyłącznik będzie odcinał niewłaściwą żyłę.
- Wykorzystanie PE jako przewodu roboczego odbiera instalacji ochronę przeciwporażeniową.
- Łączenie N i PE za wyłącznikiem różnicowoprądowym może powodować jego zadziałanie i świadczy o błędzie w obwodzie.
- Sprawdzanie przewodu jedną ręką zwiększa ryzyko przepływu prądu przez ciało.
- Praca bez sprawdzenia napięcia jest niebezpieczna nawet po wyłączeniu bezpiecznika, jeśli odłączono niewłaściwy obwód.
Szczególną ostrożność zachowuję przy instalacjach aluminiowych, przewodach w nieopisanych puszkach i obwodach modernizowanych fragmentami. W takich miejscach opis na obudowie może nie odpowiadać rzeczywistemu połączeniu, a założenie o kolorze bywa zwyczajnie fałszywe.
Co oznaczenie L zmienia w instalacji inteligentnego domu
W inteligentnym domu zacisk L często pojawia się w modułach dopuszkowych, przekaźnikach, ściemniaczach i sterownikach rolet. Część z nich wymaga osobnego przewodu N, a część działa jako urządzenia bezneutralne. To nie jest drobna różnica, ponieważ wpływa na wybór modułu i sposób jego montażu.
Przed zakupem sprawdzam przede wszystkim, czy w puszce znajduje się stała faza L oraz przewód neutralny N. Jeżeli do wyłącznika doprowadzono tylko fazę i przewód powrotny do lampy, nie każdy sterownik smart będzie odpowiedni. Próba dopasowania przypadkowego modułu może prowadzić do migotania oświetlenia, samoczynnego włączania albo przeciążenia urządzenia.
W przypadku automatyki domowej szczególnie ważne są instrukcja producenta, maksymalna moc obciążenia i rodzaj odbiornika. Inaczej zachowa się żarówka LED, inaczej silnik rolety, a jeszcze inaczej grzałka. Sam fakt, że moduł ma zacisk L, nie oznacza, że można podłączyć do niego dowolne urządzenie.
Jedna zasada, która chroni przed większością pomyłek
Oznaczenie L wskazuje miejsce dla przewodu fazowego, lecz bezpieczna praca wymaga połączenia trzech informacji: symbolu na aparacie, koloru żyły i wyniku pomiaru. Gdy te dane się nie zgadzają, przyjmuję, że instalacja wymaga dokładniejszej diagnostyki.
Do prostych prac przy osprzęcie można przygotować schemat, oznaczyć przewody i sprawdzić dokumentację urządzenia. Przy obwodach 230 V, starej instalacji, braku przewodu ochronnego albo niejasnych połączeniach lepszym rozwiązaniem jest elektryk z odpowiednimi kwalifikacjami. Najważniejsze nie jest szybkie znalezienie zacisku L, tylko pewność, że po jego podłączeniu cały obwód pozostanie bezpieczny.
