Gdy patrzysz na schemat rozdzielnicy albo opis aparatu, łatwo pomylić różnicówkę ze zwykłym wyłącznikiem nadprądowym. Wyjaśniam, jak rozpoznać symbol wyłącznika różnicowoprądowego, co oznaczają napisy na jego obudowie oraz dlaczego sam znak RCD nie wystarcza do oceny, czy aparat pasuje do instalacji.
Najważniejsze informacje o oznaczeniu różnicówki
- RCD lub RCCB oznacza wyłącznik różnicowoprądowy, który reaguje na prąd upływu.
- Na schemacie symbol może łączyć znak wyłącznika z oznaczeniem różnicowym, często symbolem Δ.
- 30 mA to najczęściej spotykana czułość dodatkowej ochrony ludzi, ale nie oznacza ochrony przed każdym zagrożeniem.
- Różnicówka bez członu nadprądowego nie zastępuje bezpiecznika chroniącego przewody przed przeciążeniem i zwarciem.
- O typie zastosowania informują między innymi oznaczenia AC, A, F lub B, a o liczbie torów symbole 2P i 4P.

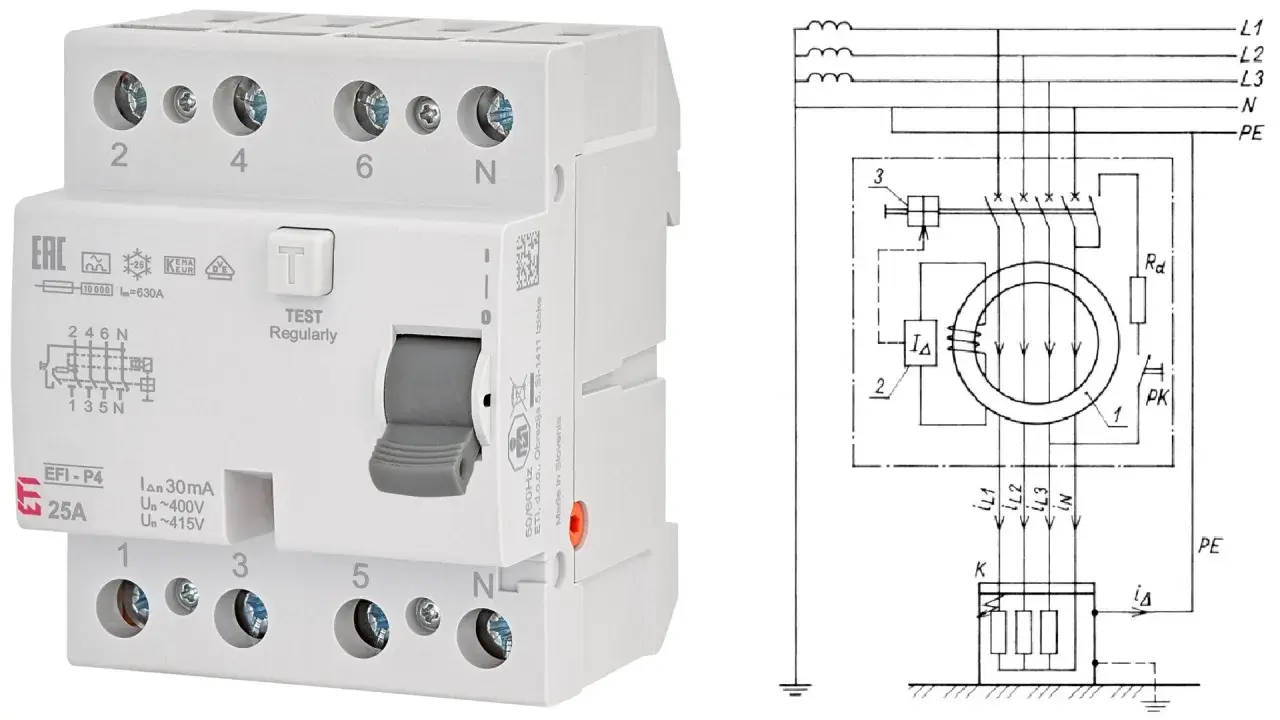

Jak wygląda symbol różnicówki na schemacie
W dokumentacji elektrycznej symbol wyłącznika różnicowoprądowego zwykle przypomina połączenie zwykłego aparatu łączeniowego z oznaczeniem funkcji różnicowoprądowej. W zależności od rodzaju schematu i biblioteki programu możesz zobaczyć znak wyłącznika w prostokącie, symbol różnicowy Δ albo opis RCD czy RCCB.
Nie ma jednego rysunku, który wygląda identycznie w każdej dokumentacji. Norma IEC 60617 i jej odpowiedniki PN-EN porządkują symbolikę, ale projektanci często stosują skrócone symbole jednokreskowe. Dlatego zawsze odczytuję znak razem z opisem aparatu, liczbą biegunów i parametrami obok.
Na schemacie możesz spotkać również oznaczenie typu F1, QF1 albo FI1. To najczęściej identyfikator aparatu nadany przez projektanta, a nie uniwersalny symbol różnicówki. Skrót „FI” jest popularny w języku potocznym, lecz w dokumentacji technicznej bezpieczniej szukać oznaczenia RCD lub RCCB.
Nie myl symbolu RCD z bezpiecznikiem
Najczęstszy błąd polega na założeniu, że każdy aparat z dźwignią chroni przed tym samym. Różnicówka porównuje prąd płynący przewodem fazowym i neutralnym. Jeżeli część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, aparat może odłączyć obwód.
| Rodzaj aparatu | Na co reaguje | Czego nie zapewnia |
|---|---|---|
| RCD lub RCCB | Na prąd różnicowy, czyli upływowy | Nie chroni samodzielnie przed przeciążeniem i zwarciem |
| MCB | Na przeciążenie i zwarcie | Nie zastępuje ochrony różnicowoprądowej |
| RCBO | Na prąd różnicowy, przeciążenie i zwarcie | Jego dobór nadal wymaga sprawdzenia całego obwodu |
Jeżeli na schemacie widzę aparat opisany jako RCBO, nie traktuję go jak zwykłej różnicówki. To połączenie RCD i wyłącznika nadprądowego w jednym module lub jednej obudowie. W instalacjach domowych takie rozwiązanie pozwala przypisać osobną ochronę do konkretnego obwodu i ograniczyć wyłączanie zasilania w całym domu.
Co oznaczają napisy na obudowie
Sam znak graficzny mówi niewiele. Najwięcej informacji znajdziesz na froncie aparatu. Zanim ocenię, czy różnicówka jest właściwa, sprawdzam przede wszystkim typ, prąd znamionowy, czułość oraz liczbę biegunów.
Typ AC, A, F i B
Typ AC reaguje na przemienny prąd różnicowy. Typ A wykrywa dodatkowo prądy pulsujące, dlatego częściej pasuje do współczesnych obwodów z elektroniką, zasilaczami i sprzętem AGD. Typy F i B stosuje się w bardziej wymagających układach, między innymi przy wybranych falownikach, pompach ciepła, ładowarkach i urządzeniach energoelektronicznych.
Nie myl typu RCD B z charakterystyką B wyłącznika nadprądowego. Litera może wyglądać podobnie, ale opisuje inną właściwość aparatu. To drobny szczegół na etykiecie, który potrafi prowadzić do bardzo złego doboru.
Czułość i prąd znamionowy
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|
| 30 mA | Prąd różnicowy zadziałania dodatkowej ochrony | Obwody gniazd, łazienki, kuchnie i urządzenia użytkowane przez ludzi |
| 100 lub 300 mA | Mniejsza czułość, większy próg zadziałania | Ochrona przeciwpożarowa lub selektywna, zależnie od projektu |
| 25, 40, 63 A | Prąd znamionowy aparatu | Maksymalny prąd, przy którym aparat może pracować zgodnie z warunkami producenta |
Wartość 40 A nie oznacza, że różnicówka zadziała przy 40 A. To jej prąd znamionowy. Za ochronę przed przeciążeniem nadal odpowiada odpowiednio dobrany wyłącznik nadprądowy, a zgodność całego zestawu zależy od układu zasilania i przewodów.
Przeczytaj również: Jak rozpoznać fazy L1, L2 i L3? Kolory i pomiar
Liczba biegunów
Oznaczenie 2P spotkasz najczęściej w obwodach jednofazowych, gdzie aparat przełącza przewód fazowy i neutralny. 4P stosuje się w obwodach trójfazowych. Ważne jest nie tylko to, ile torów ma aparat, lecz także prawidłowe podłączenie przewodu neutralnego zgodnie z oznaczeniem producenta.
Jak czytać różnicówkę w realnej rozdzielnicy
W praktyce zaczynam od znalezienia przycisku TEST lub T. Jego obecność jest silną wskazówką, że patrzę na aparat różnicowoprądowy, ale nie zastępuje odczytania etykiety. Obok szukam oznaczeń RCD, RCCB, RCBO, wartości w miliamperach oraz symboli przebiegów prądu.
Przewody fazowe i neutralne chronionego obwodu muszą przechodzić przez odpowiedni aparat. Przewód PE, czyli ochronny, nie przechodzi przez przekładnik różnicówki. Jeżeli neutralne przewody kilku niezależnych obwodów zostaną połączone za różnymi RCD, aparat może wyzwalać bez oczywistej awarii.
W starszej instalacji trzeba zwrócić szczególną uwagę na układ sieci. RCD nie montuje się w części instalacji TN-C, gdzie funkcję przewodu ochronnego i neutralnego pełni wspólny przewód PEN. Najpierw musi nastąpić prawidłowy podział PEN na PE i N, a takie prace powinien ocenić elektryk z odpowiednimi uprawnieniami.
Przycisk testowy sprawdza działanie mechanizmu różnicowego w określonych warunkach, ale nie potwierdza pełnej sprawności instalacji. Jeżeli po jego naciśnięciu aparat nie odłącza zasilania, nie używam go dalej na próbę. Odłączam obwód i zlecam pomiar.
Najczęstsze pomyłki przy odczycie i doborze
- Traktowanie różnicówki jak bezpiecznika. RCD może zadziałać przy upływie, ale nie musi wyłączyć obwodu podczas przeciążenia.
- Dobór wyłącznie po wartości 30 mA. Czułość to tylko jeden parametr. Liczą się również typ, prąd znamionowy, liczba biegunów i układ sieci.
- Mylenie RCBO z RCCB. RCBO ma także człon nadprądowy, dlatego jego charakterystyka i prąd muszą odpowiadać konkretnemu obwodowi.
- Wybór typu AC do każdego obwodu. Przy wielu urządzeniach elektronicznych typ A może być właściwszym punktem wyjścia, ale ostateczny wybór zależy od urządzeń i projektu.
- Wspólny przewód neutralny za kilkoma aparatami. To częsta przyczyna przypadkowych wyłączeń i problemów z lokalizacją usterki.
- Samodzielna wymiana aparatu pod napięciem. Nawet gdy symbol i parametry wyglądają znajomo, praca w rozdzielnicy wymaga odłączenia zasilania oraz sprawdzenia braku napięcia.
Z mojego doświadczenia wynika, że największy problem nie leży w rozpoznaniu samego znaku. Trudniejsze jest zrozumienie, co chroni dany aparat i z jakim obwodem współpracuje. Dlatego przy modernizacji rozdzielnicy fotografuję oznaczenia, sprawdzam schemat i nie dobieram zamiennika tylko po wyglądzie dźwigni.
Symbol pomaga znaleźć aparat, ale decyzję podejmuje cała instalacja
Najprostszy sposób zapamiętania jest taki: symbol RCD wskazuje ochronę różnicowoprądową, oznaczenie w miliamperach mówi o czułości, a typ AC, A, F lub B określa rodzaj wykrywanych prądów. Dopiero komplet tych informacji pozwala sensownie ocenić aparat.
Przed zakupem lub wymianą zapisuję cztery dane: typ, czułość, prąd znamionowy i liczbę biegunów. Jeśli nie mam pewności co do układu sieci, przewodów albo współpracy z istniejącymi zabezpieczeniami, kończę na identyfikacji symbolu i przekazuję dobór elektrykowi. To kilka minut ostrożności, które mają większe znaczenie niż dopasowanie aparatu wyłącznie do miejsca na szynie DIN.
