Symbol bezpiecznika na schemacie - jak go rozpoznać?

Julia Bąk .

14 czerwca 2026

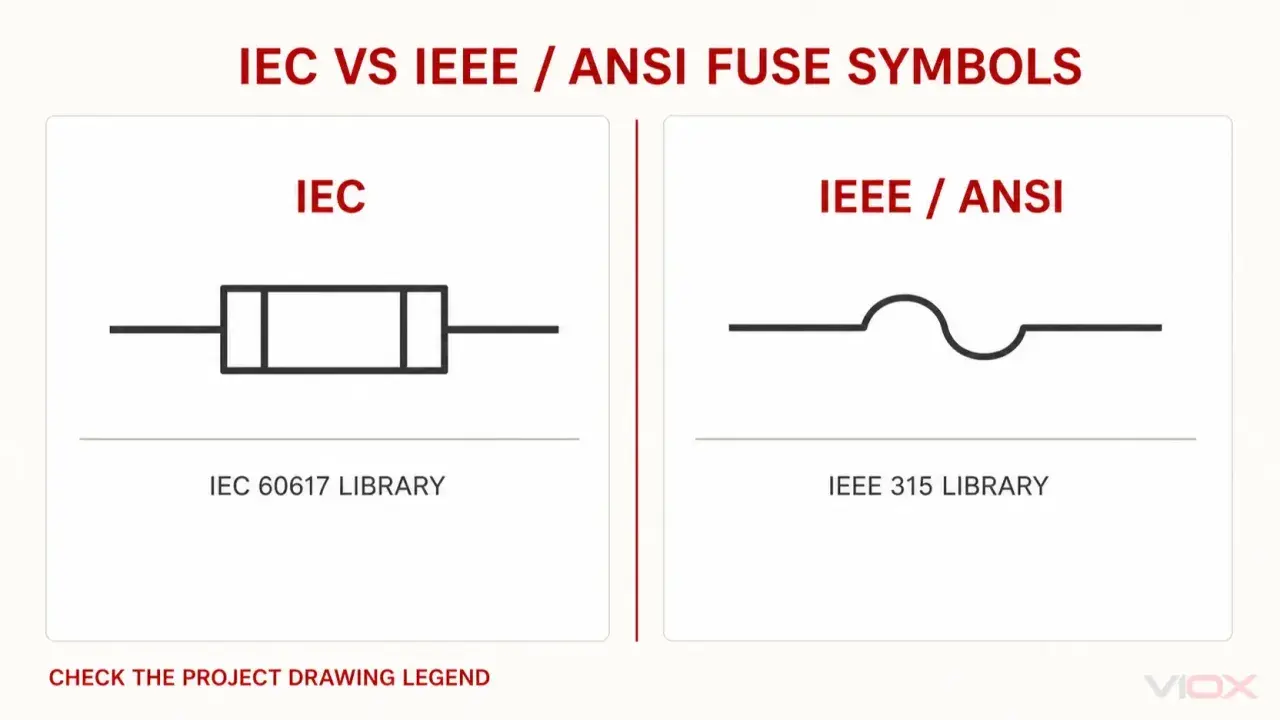

Porównanie symboli bezpiecznik: IEC (prostokąt z liniami) i IEEE/ANSI (łuk).

Gdy na schemacie elektrycznym pojawia się mały prostokąt w przewodzie, zwykle oznacza on bezpiecznik. Ten prosty znak mówi jednak tylko, że obwód ma zabezpieczenie, a nie jaki prąd może ono bezpiecznie przenieść. Poniżej wyjaśniam, jak rozpoznać symbol bezpiecznika, odróżnić go od wyłącznika nadprądowego i poprawnie odczytać najważniejsze oznaczenia.

Symbol bezpiecznika pokazuje funkcję, ale nie zastępuje parametrów urządzenia

  • Prostokąt w szeregu z przewodem to najczęściej podstawowy symbol bezpiecznika topikowego.
  • Oznaczenie F1, F2 lub FU1 identyfikuje konkretny element na schemacie.
  • Symbol nie podaje amperażu, napięcia ani zdolności zwarciowej wkładki.
  • Bezpiecznik montuje się szeregowo, aby w razie przeciążenia przerwał obwód.
  • Bezpiecznika topikowego nie należy mylić z wyłącznikiem nadprądowym, który można ponownie załączyć.

Prosty symbol bezpiecznika elektrycznego, prostokąt z liniami po bokach.

Jak wygląda symbol bezpiecznika na schemacie

W dokumentacji zgodnej z europejską praktyką, między innymi z rodziną oznaczeń IEC 60617, bezpiecznik przedstawia się jako niewielki prostokąt umieszczony na przewodzie. W uproszczonym zapisie można wyobrazić go sobie tak: ──[ ]──. Prostokąt symbolizuje element zabezpieczający, a przewody po obu stronach pokazują, że znajduje się on w torze prądowym.

Na schemacie znak może być obrócony o 90 stopni albo przedstawiony w nieco innej wersji graficznej. Nie zmienia to jego znaczenia, jeśli nadal widać element włączony w szereg z obwodem. W programach CAD spotyka się także symbole bardziej szczegółowe, przypisane do konkretnego typu wkładki lub podstawy bezpiecznikowej.

Sam rysunek nie mówi jeszcze, czy chodzi o bezpiecznik do instalacji domowej, samochodowy, elektroniczny czy przemysłowy. Do tego potrzebne są opisy obok symbolu, oznaczenia katalogowe oraz schemat połączeń. To właśnie tutaj początkujący często popełniają błąd i próbują odczytać wartość prądową z samego kształtu znaku.

Co oznaczają napisy obok symbolu

Najczęściej przy symbolu pojawia się oznaczenie referencyjne, takie jak F1, F2 albo FU1. Litera wskazuje grupę elementów, a numer pozwala odnaleźć bezpiecznik w zestawieniu aparatury, na płytce drukowanej lub w opisie szafy sterowniczej.

Obok symbolu mogą znajdować się również parametry wkładki. Nie wszystkie muszą być pokazane na uproszczonym schemacie, dlatego zawsze warto sprawdzić legendę dokumentacji.

Oznaczenie Co opisuje Przykład znaczenia
2 A, 5 A, 10 A Prąd znamionowy Bezpiecznik powinien pracować przy określonym obciążeniu do podanej wartości.
250 V AC, 32 V DC Napięcie znamionowe Wkładka jest przeznaczona do pracy w danym zakresie napięcia i rodzaju prądu.
F, T Charakterystyka czasowa F oznacza szybką reakcję, a T bezpiecznik zwłoczny.
gG, aM Kategoria zastosowania gG służy ogólnej ochronie obwodów, aM jest używana między innymi przy ochronie silników przed zwarciem.
kA Zdolność wyłączania Informuje, jaki maksymalny prąd zwarciowy bezpiecznik może bezpiecznie przerwać.
5 × 20 mm, NH00, D02 Rozmiar lub system wkładki Pomaga dobrać fizycznie pasujący element i podstawę bezpiecznikową.

Przykładowy zapis F1 2 A T 250 V można odczytać jako bezpiecznik oznaczony numerem F1, o prądzie 2 A, zwłoczny, przeznaczony do napięcia 250 V. To znacznie więcej informacji niż sam znak graficzny, ale nadal nie zawsze wystarczy do bezpiecznej zamiany. Trzeba jeszcze uwzględnić rozmiar, rodzaj prądu i wymaganą zdolność wyłączania.

Bezpiecznik topikowy a wyłącznik nadprądowy

W języku potocznym oba urządzenia bywają nazywane bezpiecznikami, ale na schemacie pełnią inną funkcję i mają odmienne oznaczenia. Bezpiecznik topikowy przerywa obwód przez stopienie cienkiego elementu, natomiast wyłącznik nadprądowy rozłącza styki za pomocą mechanizmu wyzwalającego.

Cecha Bezpiecznik topikowy Wyłącznik nadprądowy
Po zadziałaniu Wymaga wymiany wkładki Można go ponownie załączyć po usunięciu przyczyny
Symbol Prostokąt w przewodzie Symbol aparatu łączeniowego z funkcją samoczynnego wyzwalania
Typowe zastosowanie Zasilacze, elektronika, instalacje przemysłowe, samochody Rozdzielnice domowe i obwody instalacyjne
Najważniejsza zaleta Duża szybkość działania i prosta konstrukcja Wygodne przywrócenie zasilania
Typowy błąd Wstawienie wkładki o większym prądzie Traktowanie wyłącznika jak zwykłego włącznika

Na schemacie rozdzielnicy może pojawić się także aparat łączący funkcję bezpiecznika i rozłącznika. W takim przypadku symbol jest bardziej rozbudowany, ponieważ dokument pokazuje nie tylko zabezpieczenie, lecz również możliwość ręcznego odłączenia obwodu. Przy instalacji domowej szczególnie ważne jest, aby nie zamieniać samowolnie bezpiecznika na wyłącznik o innych parametrach.

Gdzie powinien znajdować się bezpiecznik

Bezpiecznik montuje się szeregowo z chronionym obwodem. Oznacza to, że cały prąd płynący do odbiornika musi przejść przez element zabezpieczający. Po przekroczeniu dopuszczalnego obciążenia wkładka przerywa tor i ogranicza ryzyko uszkodzenia przewodów albo urządzenia.

W obwodzie prądu stałego bezpiecznik często umieszcza się na przewodzie dodatnim, możliwie blisko źródła zasilania. Takie rozwiązanie spotyka się przy sterownikach smart home, modułach 12 V, oświetleniu LED i akumulatorach. Jeśli zwarcie wystąpi za bezpiecznikiem, krótki odcinek przewodu przed zabezpieczeniem nadal pozostaje chroniony.

Nie wolno podłączać bezpiecznika równolegle do odbiornika ani zastępować go kawałkiem przewodu. Taki błąd może sprawić, że przy zwarciu zadziała dopiero przewód lub zasilacz, a skutkiem będzie przegrzanie izolacji, uszkodzenie elektroniki albo pożar.

Przeczytaj również: Napięcie w instalacji trójfazowej - 230 czy 400 V?

Co sprawdzić przed wymianą

  • Prąd znamionowy, na przykład 2 A lub 10 A.
  • Napięcie znamionowe oraz rodzaj prądu, czyli AC albo DC.
  • Charakterystykę czasową, na przykład szybką F lub zwłoczną T.
  • Rozmiar wkładki i sposób montażu.
  • Zdolność wyłączania, szczególnie w instalacjach o dużym prądzie zwarciowym.

W urządzeniach elektronicznych różnica między wersją szybką i zwłoczną potrafi mieć duże znaczenie. Zasilacz może pobierać krótki impuls przy uruchomieniu, dlatego zastosowanie bezpiecznika szybkiego zamiast przewidzianego zwłocznego może powodować jego niepotrzebne zadziałanie.

Jak nie pomylić symboli na schemacie

Najbezpieczniej patrzeć nie tylko na pojedynczy znak, lecz także na jego położenie i opis. Bezpiecznik jest częścią toru prądowego, a jego oznaczenie zwykle zaczyna się od litery F. Element oznaczony jako R będzie zazwyczaj rezystorem, L cewką lub dławikiem, a Q albo S może wskazywać aparat przełączający, zależnie od przyjętej konwencji.

  • Bezpiecznik ma zwykle prostokątny element w przewodzie.
  • Rezystor ogranicza prąd w normalnej pracy i nie jest zabezpieczeniem zwarciowym.
  • Wyłącznik pokazuje mechanicznie rozłączane styki.
  • Dioda ma charakterystyczny trójkątny lub kreskowy zapis zależny od jej rodzaju.
  • Ogranicznik przepięć chroni przed krótkimi impulsami napięcia, ale nie zastępuje bezpiecznika nadprądowego.

W dokumentacji różnych producentów mogą wystąpić drobne różnice graficzne. Dlatego przy bardziej złożonej instalacji sprawdzam zawsze legendę symboli, listę aparatury i schemat jednokreskowy, zamiast zgadywać na podstawie jednego obrazka. Ta minuta weryfikacji często oszczędza później błędnego doboru części.

Najczęstsze błędy przy odczytywaniu oznaczenia

Pierwszy błąd to przekonanie, że większy amperaż zapewni większą niezawodność. Bezpiecznik dobiera się do przewodu, odbiornika i warunków zwarciowych, a nie do tego, jak często urządzenie się wyłącza. Wstawienie wkładki o większej wartości może pozbawić przewód ochrony.

Drugi problem to mylenie wymiaru z parametrem elektrycznym. Dwie wkładki o rozmiarze 5 × 20 mm mogą mieć zupełnie inną charakterystykę, napięcie i zdolność wyłączania. Fizyczne dopasowanie nie oznacza poprawnego doboru.

Trzeci błąd dotyczy pomiaru. Ciągłość bezpiecznika sprawdza się miernikiem po odłączeniu zasilania, nigdy na aktywnym obwodzie. Przy instalacjach 230 V, w rozdzielnicy lub w urządzeniu, którego konstrukcji nie znamy, rozsądniej zlecić diagnozę elektrykowi z odpowiednimi uprawnieniami.

Jeżeli bezpiecznik ponownie się przepala, nie traktuję tego jako usterki samej wkładki. Najczęściej jest to sygnał przeciążenia, zwarcia, uszkodzonego zasilacza albo problemu z przewodem. Wymiana na kolejny egzemplarz bez znalezienia przyczyny może tylko odsunąć problem i zwiększyć ryzyko uszkodzeń.

Co zapamiętać przed pracą ze schematem

Podstawowy symbol bezpiecznika to prostokąt włączony w przewód, ale o właściwościach zabezpieczenia decydują dopiero prąd, napięcie, charakterystyka, rozmiar i zdolność wyłączania. Znak pomaga zrozumieć funkcję elementu, lecz nie powinien być jedyną podstawą zakupu zamiennika.

W instalacji inteligentnego domu warto zwracać uwagę na osobne zabezpieczenia dla zasilaczy, sterowników i obwodów 12 lub 24 V. Przy każdym powtarzającym się zadziałaniu najpierw szukam przyczyny, a dopiero później wymieniam element. To prosta zasada, która chroni zarówno sprzęt, jak i całą instalację.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Najczęściej jest to mały prostokąt umieszczony szeregowo w przewodzie, w uproszczeniu zapisany jako ──[ ]──. Może być obrócony o 90 stopni lub przedstawiony w bardziej szczegółowej wersji zależnej od typu wkładki.
F1 to oznaczenie elementu na schemacie, 2 A oznacza prąd znamionowy, T charakterystykę zwłoczną, a 250 V napięcie znamionowe. Przed wymianą trzeba sprawdzić także rozmiar, rodzaj prądu i zdolność wyłączania.
Bezpiecznik topikowy przerywa obwód przez stopienie elementu i po zadziałaniu wymaga wymiany. Wyłącznik nadprądowy rozłącza styki za pomocą mechanizmu wyzwalającego i można go ponownie załączyć po usunięciu przyczyny.
Bezpiecznik montuje się szeregowo z chronionym obwodem, a w obwodach DC często na przewodzie dodatnim, możliwie blisko źródła zasilania. Nie wolno podłączać go równolegle ani zastępować kawałkiem przewodu, ponieważ grozi to przegrzaniem izolacji, uszkodzeniem elektroniki lub pożarem.
