Podczas podłączania czujnika, zasilacza albo urządzenia do instalacji łatwo pomylić masę z uziemieniem. To, co zwykle opisuje się jako oznaczenie masy w elektryce, może oznaczać punkt odniesienia napięć, przewód ochronny PE albo połączenie obudowy z ziemią. Wyjaśniam, jak rozpoznawać symbole GND, PE, 0 V i uziemienia, gdzie występują oraz jak uniknąć błędów szczególnie częstych w instalacjach inteligentnego domu.
Najważniejsze rozróżnienie to masa układu, a nie zawsze ziemia
- GND oznacza zwykle punkt odniesienia napięć w obwodzie elektronicznym.
- PE to przewód ochronny, najczęściej w izolacji żółto-zielonej.
- 0 V często łączy się z masą, ale nie zawsze jest identyczne z uziemieniem.
- Symbol uziemienia może wyglądać podobnie do symbolu masy, dlatego trzeba czytać legendę schematu.
- Przewodu PE nie wolno zastępować przewodem neutralnym N ani masą sygnałową.
Jak wygląda symbol masy i uziemienia
Najczęściej spotykany znak uziemienia przypomina pionową kreskę zakończoną trzema poziomymi liniami o malejącej długości. W dokumentacji technicznej może oznaczać połączenie z ziemią, punkt odniesienia albo konkretny zacisk ochronny. Sam wygląd symbolu nie zawsze wystarcza do ustalenia jego funkcji.
W elektronice masa jest zwykle opisywana skrótem GND, od angielskiego ground. Na schemacie często stosuje się symbol przypominający uziemienie, aby nie prowadzić jednej wspólnej linii przez cały rysunek. Wszystkie punkty z takim samym oznaczeniem uważa się za połączone elektrycznie, nawet jeśli na schemacie znajdują się w różnych miejscach.
W urządzeniach i rozdzielnicach można spotkać również oznaczenia PE, FE, 0 V oraz N. Ich znaczenie jest różne, dlatego przy odczytywaniu schematu zawsze sprawdzam opis zacisku, legendę i przeznaczenie urządzenia. To prosty nawyk, który zapobiega wielu pomyłkom.
| Oznaczenie | Znaczenie | Typowe zastosowanie |
|---|---|---|
| GND | Masa układu i punkt odniesienia napięć | Elektronika, sterowniki, moduły IoT |
| 0 V | Umowny poziom zerowy zasilania | Zasilacze DC, automatyka, czujniki |
| PE | Przewód ochronny | Ochrona przeciwporażeniowa i obudowy urządzeń |
| FE | Uziemienie funkcjonalne | Redukcja zakłóceń i poprawa pracy urządzeń |
| N | Przewód neutralny | Obwody zasilania prądem przemiennym |
Masa, uziemienie i przewód PE nie oznaczają tego samego
Masa to przede wszystkim umowny punkt odniesienia w danym obwodzie. Jeśli sterownik ma zacisk GND, napięcie na wejściu lub wyjściu mierzy się właśnie względem tego punktu. Masa może mieć potencjał zbliżony do ziemi, ale nie musi być fizycznie połączona z gruntem ani z przewodem ochronnym.

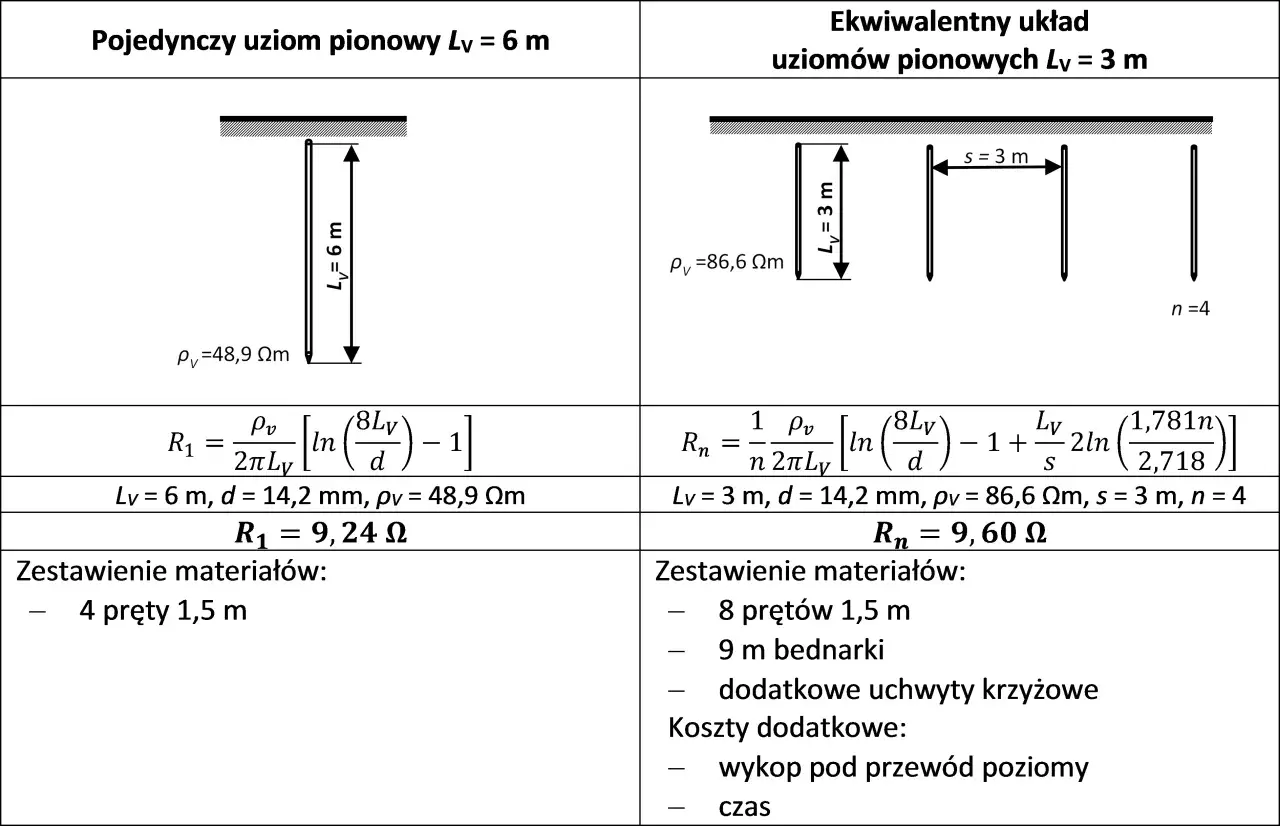

Uziemienie oznacza fizyczne połączenie wybranego punktu instalacji z ziemią za pomocą uziomu lub układu przewodów. Jego zadaniem może być ochrona przed porażeniem, odprowadzanie prądów zakłóceniowych albo ustalenie potencjału odniesienia. W praktyce funkcja zależy od konkretnego układu i projektu instalacji.
PE służy bezpieczeństwu użytkownika. Łączy przewodzące części obudowy z układem ochronnym, dzięki czemu w razie uszkodzenia izolacji prąd może popłynąć zaplanowaną drogą i zadziałać zabezpieczenie. W normalnych warunkach przewód ochronny nie powinien przewodzić prądu roboczego.
Najczęstszy błąd polega na uznaniu, że każdy przewód opisany jako ground można podłączyć do PE. W elektronice GND może być masą sygnałową, minusem zasilania lub masą analogową, natomiast PE ma funkcję ochronną. Połączenie tych punktów powinno wynikać ze schematu urządzenia, a nie z podobnego symbolu.
Jak odczytać oznaczenia w instalacji domowej

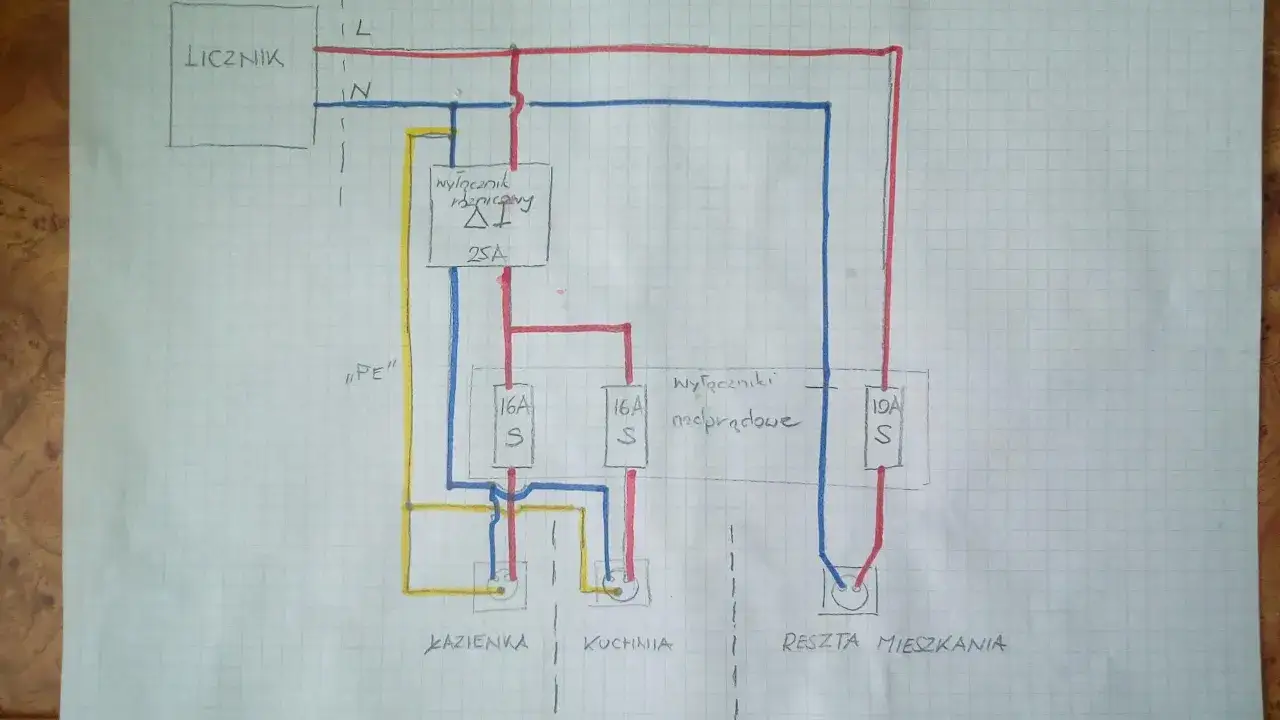

W typowej instalacji niskiego napięcia przewód ochronny PE ma izolację żółto-zieloną, a przewód neutralny N jest oznaczany kolorem niebieskim. Przewody fazowe mają zwykle kolory brązowy, czarny lub szary. Kolor pomaga w identyfikacji, ale przy starszych albo przerabianych instalacjach nie może być jedyną podstawą decyzji.
Przewód neutralny N nie jest tym samym co PE. N może przewodzić prąd roboczy, a PE ma zapewniać ochronę w sytuacji awaryjnej. W starszych układach można spotkać przewód PEN, który łączy obie funkcje, jednak po rozdzieleniu na PE i N nie powinno się ich ponownie łączyć w przypadkowym miejscu.
Na gniazdach i urządzeniach pierwszej klasy ochronności symbol PE wskazuje zacisk przeznaczony do przewodu ochronnego. Metalowa obudowa, szyna montażowa lub ekran może mieć osobny punkt połączenia wyrównawczego. To nie jest ozdobny znak, lecz informacja o elemencie, który ma znaczenie dla bezpieczeństwa.
Przy pracach przy instalacji 230 V nie polegam na samym oznaczeniu ani na kolorze żyły. Brak napięcia trzeba potwierdzić odpowiednim przyrządem, a ingerencję w rozdzielnicę, gniazda i przewody ochronne najlepiej powierzyć elektrykowi z odpowiednimi uprawnieniami.
GND i 0 V w elektronice oraz automatyce
W układach niskonapięciowych GND jest zwykle wspólnym punktem dla modułu, czujników i przewodów sygnałowych. W prostym obwodzie zasilanym napięciem stałym będzie to często biegun ujemny zasilacza. Nie jest to jednak zasada bez wyjątków, ponieważ przetwornice izolowane, układy różnicowe i niektóre sterowniki mają kilka niezależnych punktów odniesienia.
Dobrym przykładem jest instalacja inteligentnego domu z modułem ESP32, przekaźnikiem i czujnikiem temperatury. Ich przewody GND muszą mieć wspólny punkt odniesienia, jeśli sygnał ma być poprawnie odczytywany. PE nie podłącza się do pinu GND mikrokontrolera tylko dlatego, że oba bywają przedstawiane podobnym symbolem.
W bardziej rozbudowanych urządzeniach można znaleźć oznaczenia AGND i DGND. Pierwsze odnosi się do masy analogowej, a drugie do masy cyfrowej. Rozdzielenie ogranicza zakłócenia generowane przez szybkie przełączanie układów cyfrowych, choć sposób ich połączenia zależy od projektu płytki.
Podobnie wygląda sytuacja z ekranem przewodu. Ekran może być połączony z FE lub z obudową w celu ograniczenia zakłóceń elektromagnetycznych. Nie oznacza to automatycznie, że pełni funkcję przewodu ochronnego PE. W systemach automatyki takie rozróżnienie potrafi zdecydować o stabilnej pracy czujników i komunikacji.
Jak sprawdzić, z czym naprawdę połączona jest masa
W obwodzie niskonapięciowym
Przy zasilaniu 5 V, 12 V lub 24 V najpierw identyfikuję zaciski na podstawie dokumentacji zasilacza i urządzenia. Napięcie stałe mierzę między punktem opisanym jako GND albo 0 V a badanym zaciskiem. Jeśli otrzymuję około 5 V, 12 V lub 24 V, wiem, że pomiar wykonuję względem właściwego odniesienia.
Pomiar ciągłości przewodu przy wyłączonym zasilaniu może potwierdzić połączenie między dwoma punktami, ale nie dowodzi prawidłowego działania całego układu. Nie sprawdzi na przykład jakości styku, obciążalności przewodu ani tego, czy masa sygnałowa nie zbiera zakłóceń.
Przeczytaj również: Napięcie w instalacji trójfazowej - 230 czy 400 V?
W instalacji sieciowej
Przy instalacji 230 V nie sprawdzam przewodu ochronnego zwykłym testem „brzęczyka” w multimetrze. Do oceny ochrony przeciwporażeniowej stosuje się odpowiednie pomiary, między innymi ciągłości przewodów ochronnych, impedancji pętli zwarcia i działania wyłączników różnicowoprądowych. Zakres badań zależy od instalacji i powinien być wykonany przez osobę kompetentną.
Jeśli gniazdo ma bolec, nie oznacza to jeszcze, że ochrona działa poprawnie. Liczy się ciągłość połączenia od styku ochronnego do właściwego punktu instalacji. Szczególnej ostrożności wymagają stare instalacje, samodzielnie przerabiane gniazda i sytuacje, w których przewody mają nietypowe kolory.
Najczęstsze pomyłki przy podłączaniu urządzeń
- Łączenie GND z PE bez sprawdzenia dokumentacji może stworzyć pętlę masy, zwiększyć zakłócenia albo naruszyć sposób pracy zasilacza.
- Traktowanie przewodu N jak uziemienia jest niebezpieczne, ponieważ neutralny może przewodzić prąd roboczy.
- Używanie zielono-żółtej żyły do innych celów jest niedopuszczalne, jeśli przewód pełni funkcję ochronną.
- Wnioskowanie z samego symbolu prowadzi do błędów, bo podobny znak może oznaczać masę sygnałową, ziemię lub ochronę.
- Podłączanie ekranu w kilku punktach może powodować zakłócenia, szczególnie w długich przewodach i instalacjach automatyki.
W praktyce najbezpieczniejsza kolejność jest prosta. Najpierw ustalam funkcję zacisku, potem sprawdzam dokumentację, a dopiero na końcu wykonuję pomiar lub połączenie. W przypadku urządzeń zasilanych z sieci nie improwizuję, bo nawet poprawnie wyglądający symbol nie zastępuje prawidłowo wykonanej ochrony.
Jeden symbol nie wystarczy do bezpiecznej decyzji
Gdy widzę znak masy, sprawdzam trzy rzeczy: czy dotyczy schematu, obudowy czy przewodu, jaki skrót mu towarzyszy oraz z jakim układem napięcia mam do czynienia. GND, 0 V, PE, FE i N mogą występować obok siebie, ale pełnią różne funkcje.
W instalacji inteligentnego domu dobrze jest własnoręcznie opisać przewody i punkty odniesienia, na przykład GND, 0 V, AGND, PE lub FE. Taka drobna dokumentacja oszczędza czas przy późniejszej rozbudowie systemu i przede wszystkim zmniejsza ryzyko połączenia masy sygnałowej z przewodem ochronnym w niewłaściwym miejscu.
