Kolory przewodów elektrycznych. Co oznaczają L, N, PE i PEN?

Przy wymianie gniazda, montażu lampy albo planowaniu instalacji smart home łatwo pomylić przewód fazowy, neutralny i ochronny. Kolory przewodów elektrycznych pomagają szybko odczytać funkcję żyły, ale nie zastępują pomiaru, szczególnie w starszych budynkach. Wyjaśniam, co oznaczają oznaczenia L, N, PE i PEN, jak rozpoznać przewody w instalacji jedno- oraz trójfazowej i jak podejść do pracy bez ryzykowania porażenia.

Jak odczytać oznaczenia L, N, PE i PEN

Najpierw warto uporządkować symbole. L oznacza przewód liniowy, potocznie nazywany fazowym, który doprowadza napięcie do odbiornika. N to przewód neutralny, a PE pełni funkcję ochronną i łączy metalowe części urządzeń z układem ochrony przeciwporażeniowej.

W starszych układach można spotkać również przewód PEN. Łączy on funkcję przewodu ochronnego i neutralnego w jednej żyle, dlatego nie należy traktować go jak zwykłego N. W nowych obwodach domowych standardem jest rozdzielenie tych funkcji na osobne przewody PE i N.

To rozróżnienie ma znaczenie nie tylko podczas podłączania gniazda. W instalacjach automatyki domowej, sterownikach rolet czy inteligentnych przekaźnikach błędne rozpoznanie żył może uszkodzić urządzenie albo stworzyć zagrożenie dla użytkownika.

Co oznacza kolor izolacji przewodu

Najłatwiejszy skrót do zapamiętania brzmi żółto-zielony chroni, niebieski wraca, a brązowy prowadzi fazę. W obwodzie jednofazowym spotkasz najczęściej trzy żyły: brązową, niebieską i żółto-zieloną. Taki układ stosuje się między innymi w gniazdach z bolcem ochronnym i wielu punktach oświetleniowych.

Norma PN-HD 308 S2 opisuje identyfikację żył w kablach i przewodach. W praktyce trzeba jednak pamiętać, że oznaczenie kolorystyczne dotyczy funkcji przewodu, a nie gwarantuje, że instalator rzeczywiście wykonał połączenia prawidłowo.

Jak wyglądają przewody w instalacji jedno- i trójfazowej

Obwód jednofazowy

W typowym obwodzie 230 V przewód fazowy L ma zwykle kolor brązowy, neutralny N jest niebieski, a ochronny PE żółto-zielony. W gnieździe przewód ochronny podłącza się do zacisku oznaczonego symbolem uziemienia, neutralny do N, a fazowy do L.

Przy gniazdach zasilanych prądem przemiennym położenie fazy po lewej lub prawej stronie zależy od przyjętego sposobu wykonania instalacji. Sam kolor jest ważniejszy od strony, ale i tak zawsze sprawdzam schemat urządzenia oraz oznaczenia na zaciskach.

Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?

Obwód trójfazowy

Instalacja trójfazowa, nazywana potocznie siłą, może zawierać L1, L2, L3, N i PE. Trzy przewody fazowe są najczęściej rozróżniane kolorami brązowym, czarnym i szarym. Dzięki temu łatwiej zachować właściwą kolejność oraz równomiernie rozłożyć obciążenie między fazami.

W silnikach kolejność faz może wpływać na kierunek obrotów. Zamiana dwóch faz zmienia kierunek pracy silnika, dlatego przy urządzeniach trójfazowych nie wystarczy rozpoznać samego napięcia. Trzeba również zweryfikować kolejność faz zgodnie z dokumentacją odbiornika.

Dlaczego nie wolno ufać wyłącznie kolorom

W nowej, poprawnie wykonanej instalacji kolory są bardzo pomocne. W mieszkaniu z przewodami aluminiowymi, wieloma przeróbkami albo instalacją sprzed kilkudziesięciu lat mogą jednak występować odstępstwa od obecnego oznaczenia, a nawet połączenia wykonane błędnie.

Szczególną ostrożność trzeba zachować przy przewodzie niebieskim. W określonych obwodach, które nie zawierają przewodu neutralnego, może on zostać wykorzystany jako żyła fazowa, ale powinien być wtedy odpowiednio oznaczony na końcach. Niebieskiego przewodu nie wolno więc automatycznie uznać za bezpieczny.

Żyła żółto-zielona ma jeszcze bardziej jednoznaczne znaczenie. Nie powinna służyć jako przewód fazowy ani neutralny. Jeżeli w starej instalacji wykorzystano ją inaczej, nie jest to wzór do naśladowania, lecz sygnał, że obwód wymaga kontroli.

Kolor nie mówi też, czy przewód jest aktualnie pod napięciem. Faza za wyłącznikiem może mieć ten sam kolor co zasilanie, a przewód neutralny może znaleźć się pod napięciem przy przerwie lub błędzie połączenia. To właśnie dlatego fachowcy traktują barwy jako wskazówkę, nie jako dowód.

Jak bezpiecznie sprawdzić przewody przed podłączeniem

Przed rozpoczęciem pracy wyłącz właściwy wyłącznik nadprądowy, a następnie zabezpiecz go przed przypadkowym włączeniem. Samo zgaszenie światła lub wyłączenie urządzenia nie wystarczy, ponieważ napięcie może nadal występować w puszce albo na innym zacisku.

1. Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy.
2. Sprawdź brak napięcia dwubiegunowym testerem napięcia, najlepiej przed pomiarem na znanym źródle i po nim.
3. Porównaj żyły ze schematem urządzenia oraz oznaczeniami L, N i PE.
4. Nie mostkuj PE z N w gniazdku ani w przypadkowym miejscu instalacji.
5. Po zakończeniu wykonaj pomiary, jeśli zakres pracy obejmował stałą instalację elektryczną.

Popularny próbnik jednobiegunowy może sygnalizować obecność fazy, ale nie daje pełnej informacji o stanie obwodu. Przy instalacji domowej rozsądniejszy jest dwubiegunowy wskaźnik napięcia albo miernik używany przez osobę, która potrafi prawidłowo zinterpretować wynik.

Jeśli przewodów jest więcej, kolory się nie zgadzają, brakuje żyły ochronnej albo nie masz pewności, który wyłącznik odłącza obwód, przerwij pracę. W takiej sytuacji koszt wezwania elektryka jest niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia instalacji.

Co oznaczenia kabli zmieniają w inteligentnym domu

W urządzeniach smart home kolory mają praktyczne znaczenie, bo wiele modułów wymaga stałego zasilania. Przekaźnik dopuszkowy może potrzebować przewodu fazowego L, neutralnego N oraz osobnego wyjścia na lampę. Jeśli w puszce nie ma N, część urządzeń nie będzie działać bez dodatkowego rozwiązania.

To częsty problem przy modernizacji starych punktów oświetleniowych. Do wyłącznika prowadzono dawniej przede wszystkim przewód fazowy i powrotny, więc niebieska żyła nie zawsze oznacza tam neutralny. Przed zakupem modułu warto sprawdzić schemat instalacji i wymagania producenta, zamiast kierować się samą nazwą urządzenia.

Przy rozbudowie instalacji zostawiam czytelne oznaczenia na końcach przewodów i dokumentuję połączenia. Taki prosty opis oszczędza czas przy późniejszym montażu czujników, sterowników rolet czy systemu zarządzania energią, a także ułatwia bezpieczny serwis.

Kolor to dobry skrót, ale bezpieczeństwo zaczyna się od pomiaru

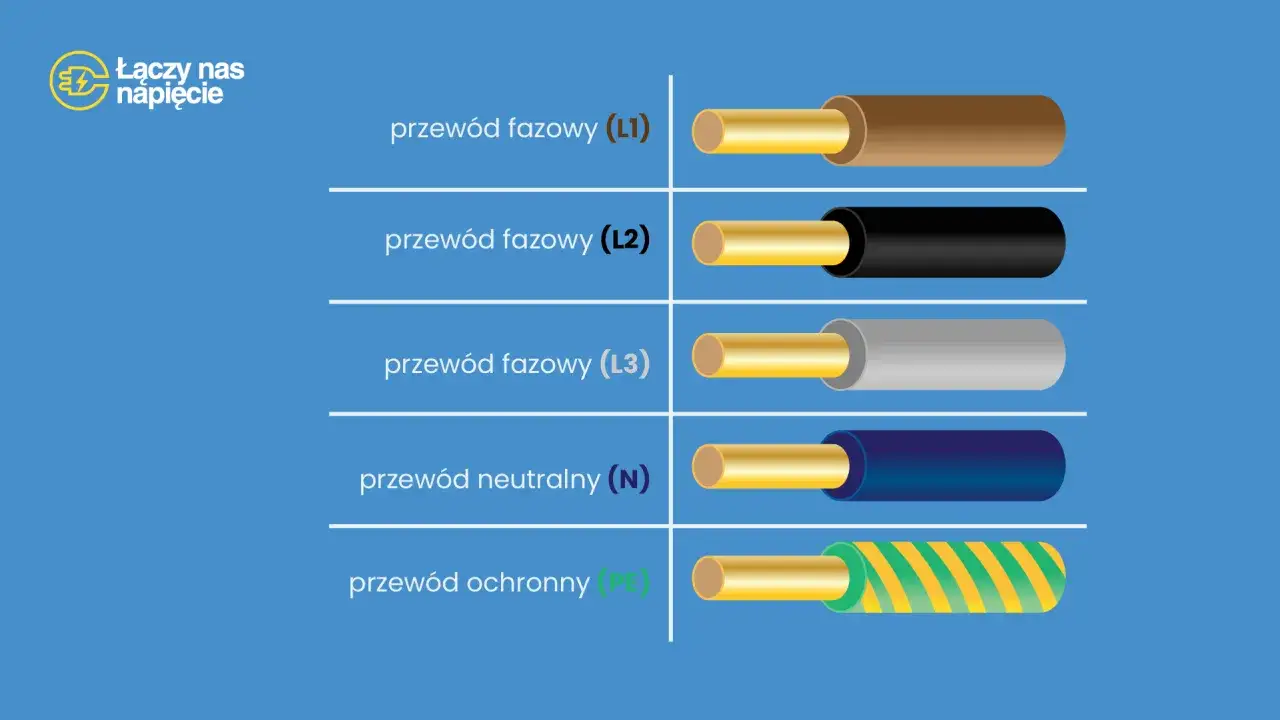

W typowej instalacji domowej zapamiętaj trzy podstawowe zasady: PE jest żółto-zielony, N niebieski, a L najczęściej brązowy. W instalacji trójfazowej dochodzą zwykle czarny i szary, które pomagają rozróżnić pozostałe fazy.

Największy błąd polega na uznaniu, że kolor sam w sobie rozstrzyga sprawę. W nowym obwodzie może być świetnym przewodnikiem po instalacji, lecz w starym lub przerabianym układzie pierwszeństwo ma pomiar, dokumentacja i ocena osoby z odpowiednimi kwalifikacjami.

Jeżeli planujesz modernizację domu, montaż automatyki albo wymianę rozdzielnicy, potraktuj oznaczenia jako element większej całości. Dobrze opisane przewody, prawidłowe zabezpieczenia i pomiary odbiorcze robią dla bezpieczeństwa więcej niż zapamiętanie samej palety kolorów.
