R, S, T czy L1, L2, L3? Jak czytać oznaczenia faz

Na zaciskach rozdzielnicy, falownika albo silnika możesz spotkać oznaczenia R, S, T oraz L1, L2, L3. Wszystkie odnoszą się do trzech przewodów fazowych, ale nie zawsze można traktować je jako całkowicie wymienne, szczególnie gdy liczy się kolejność faz i kierunek obrotów silnika.

Co oznaczają R, S, T oraz L1, L2 i L3

R, S i T opisują trzy przewody fazowe w układzie trójfazowym. W nowszej dokumentacji częściej spotyka się zapis L1, L2 i L3, gdzie litera L oznacza przewód liniowy, czyli przewód fazowy doprowadzający energię do odbiornika.

W praktyce najczęściej stosuje się mapowanie R = L1, S = L2, T = L3. Nie traktuję go jednak jako wystarczającego powodu do podłączania przewodów bez sprawdzenia schematu. W starszych maszynach, importowanych urządzeniach albo nietypowych układach oznaczenia mogą mieć inne znaczenie.

Nie należy mylić tych symboli z przewodem neutralnym N ani ochronnym PE. L1, L2 i L3 są przewodami czynnymi, na których może występować napięcie względem ziemi lub przewodu neutralnego.

Dlaczego kolejność faz ma znaczenie

W sieci trójfazowej przebiegi napięcia są przesunięte względem siebie o 120 stopni. Dzięki temu silnik trójfazowy może wytworzyć wirujące pole magnetyczne, a kolejność R-S-T albo L1-L2-L3 wpływa na kierunek tego pola.

Jeżeli zamienisz miejscami dowolne dwie fazy, silnik zwykle zacznie obracać się w przeciwną stronę. Dla wentylatora, pompy, sprężarki lub napędu bramy może to oznaczać nie tylko nieprawidłową pracę, ale też ryzyko uszkodzenia urządzenia.

Dlatego sam fakt, że na wszystkich trzech zaciskach pojawia się napięcie, nie wystarcza. Trzeba jeszcze sprawdzić kolejność faz odpowiednim miernikiem, zwanym testerem kolejności faz. Multimetr pokaże napięcie, ale nie zawsze określi, która faza wyprzedza pozostałe.

Jak czytać napięcia w instalacji trójfazowej

W polskich instalacjach niskiego napięcia spotyka się zazwyczaj układ 230/400 V przy częstotliwości 50 Hz. Napięcie 230 V mierzy się między jedną fazą a przewodem neutralnym N, natomiast około 400 V występuje między dwiema różnymi fazami.

Te wartości nie muszą być idealnie równe. Niewielkie odchylenia są normalne, ale wyraźna różnica między fazami może wskazywać na problem z instalacją, obciążeniem albo połączeniem. Przy pracy z napięciem 400 V nie zalecam pomiarów osobom bez odpowiednich kwalifikacji i doświadczenia.

Kolory przewodów nie mówią wszystkiego

W nowych instalacjach przewody fazowe są zwykle oznaczane kolorami brązowym, czarnym i szarym. Przewód neutralny ma kolor niebieski, a ochronny żółto-zielony. Kolor pozwala szybko rozpoznać funkcję przewodu, ale nie zawsze wskazuje jego numer, czyli konkretnie L1, L2 albo L3.

W praktyce brązowy często przypada na L1, czarny na L2, a szary na L3. Nie należy jednak zakładać tego bez sprawdzenia dokumentacji, zwłaszcza w starszym budynku. Przeróbki, błędy wykonawcze i ponowne wykorzystanie przewodów mogą sprawić, że kolor nie odpowiada rzeczywistemu przypisaniu.

Szczególną ostrożność zachowuję przy przewodach w starych instalacjach. Kolor izolacji nie zastępuje pomiaru, a przewodu ochronnego nie wolno używać jako neutralnego ani fazowego tylko dlatego, że instalacja wygląda na nietypową.

Gdzie spotkasz te oznaczenia w praktyce

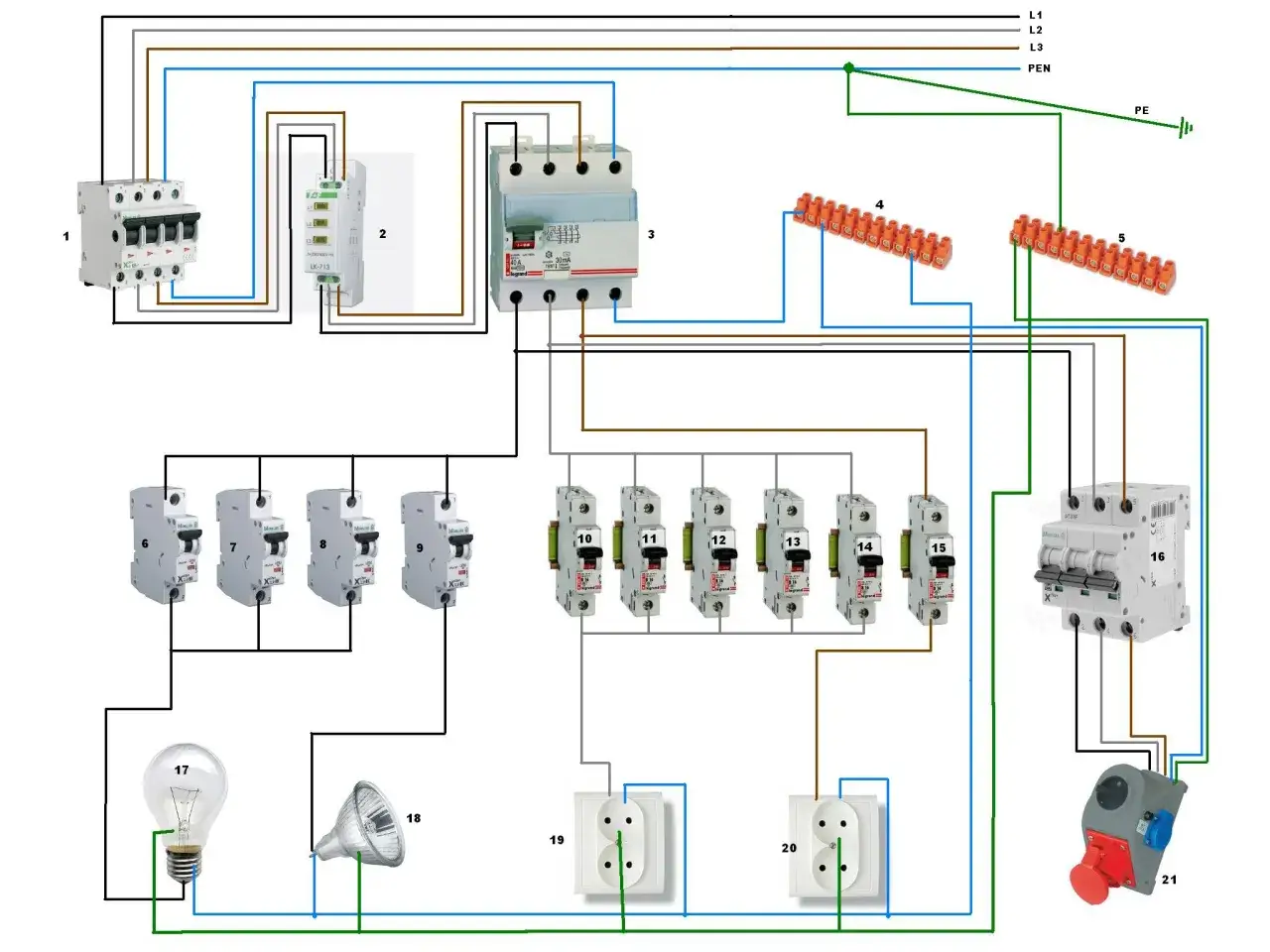

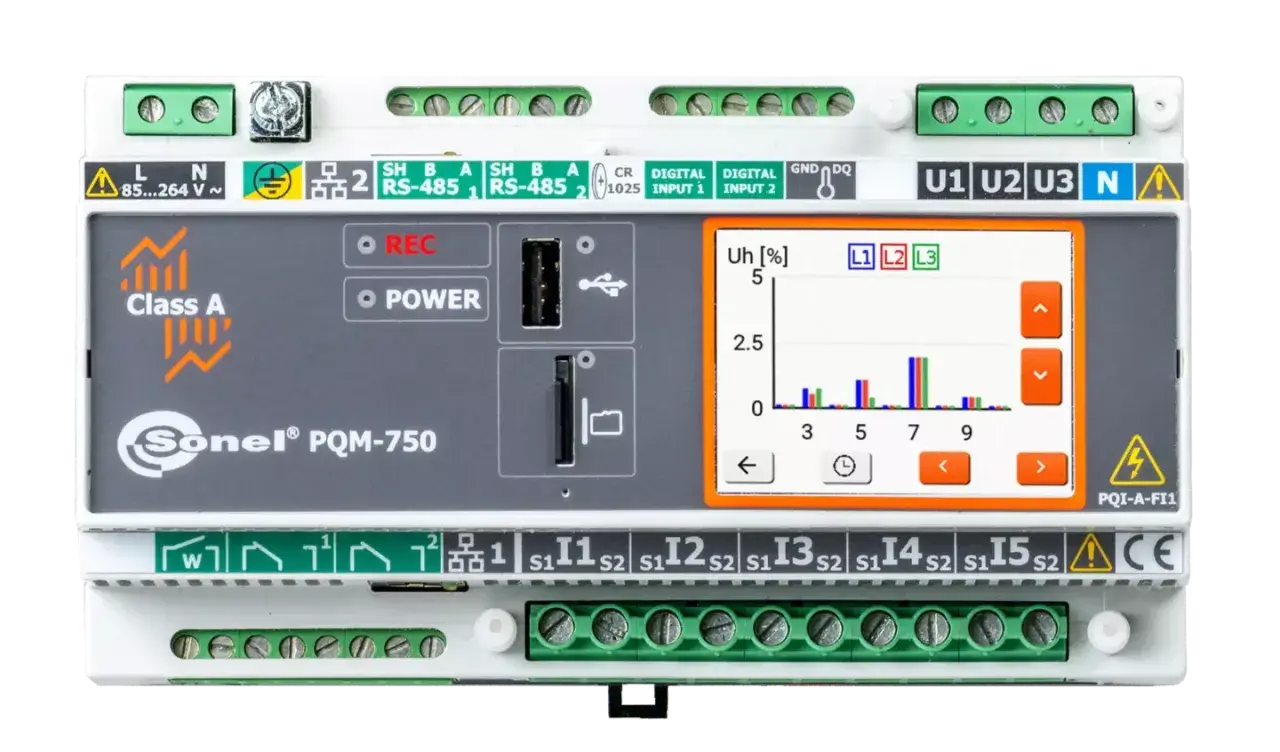

Rozdzielnice i aparatura modułowa

Na wyłącznikach, stycznikach i zabezpieczeniach trójfazowych najczęściej znajdziesz zaciski L1, L2 i L3. Ich kolejność ma znaczenie wtedy, gdy za aparatem pracuje silnik lub inne urządzenie wrażliwe na następstwo faz.

Falowniki i napędy

Falownik może mieć wejścia opisane jako R/L1, S/L2, T/L3. Są to zaciski zasilania sieciowego. Zaciski wyjściowe często noszą oznaczenia U, V, W i służą do podłączenia silnika. Nie wolno utożsamiać wyjścia U-V-W z wejściem L1-L2-L3.

Przeczytaj również: Przewód fazowy L - kolory, oznaczenia i bezpieczny pomiar

Silniki trójfazowe

Na tabliczce lub w puszce silnika można spotkać zaciski U1, V1, W1 oraz U2, V2, W2. Są one związane z uzwojeniami silnika, a nie z nazwami faz R, S i T. Sposób wykonania połączenia gwiazda lub trójkąt zależy od napięcia podanego na tabliczce znamionowej.

To właśnie tutaj najczęściej pojawia się błąd polegający na mechanicznym kopiowaniu oznaczeń. R, S, T opisują zasilanie, natomiast U, V, W zwykle opisują zaciski uzwojeń albo wyjście falownika.

Najczęstsze błędy przy oznaczeniach faz

• Traktowanie kolorów jako pewnika bez sprawdzenia przewodów miernikiem i dokumentacją.
• Zamiana dwóch faz bez sprawdzenia kierunku obrotów silnika po uruchomieniu.
• Podłączenie przewodów do zacisków U, V, W tak, jakby były wejściami L1, L2, L3.
• Uznanie, że każda instalacja oznaczona RST ma identyczne przypisanie faz.
• Pomiar napięcia zwykłym multimetrem bez sprawdzenia kolejności faz.
• Praca przy rozdzielnicy bez odłączenia zasilania, blokady i potwierdzenia braku napięcia.

Jeżeli silnik po podłączeniu obraca się w złą stronę, elektryk może zmienić kolejność dwóch przewodów fazowych, ale tylko po odłączeniu zasilania i zgodnie z dokumentacją urządzenia. W instalacjach automatyki dodatkowo trzeba sprawdzić, czy zmiana nie wpływa na sterowanie, czujniki lub zabezpieczenia.

Najważniejsza zasada przy odczytywaniu RST i L1 L2 L3

Oznaczenia R, S, T oraz L1, L2, L3 opisują ten sam podstawowy układ trzech faz, lecz kolejność i funkcję przewodów zawsze potwierdzaj na schemacie oraz pomiarem. Ta prosta zasada ma większe znaczenie niż zapamiętanie samego skrótu, bo chroni przed błędnym kierunkiem obrotów, uszkodzeniem napędu i niebezpiecznym podłączeniem.
