Brązowa, niebieska i żółto-zielona żyła nie są przypadkowym zestawem kolorów. Oznaczenia przewodów elektrycznych pomagają rozpoznać funkcję każdej żyły, dobrać właściwy kabel i uniknąć błędów przy modernizacji instalacji, także tej przygotowanej pod inteligentny dom. Poniżej wyjaśniam znaczenie kolorów, symboli na powłoce przewodu oraz sytuacje, w których sam wygląd izolacji nie wystarcza.
Najważniejsze zasady rozpoznawania przewodów
- Żółto-zielony oznacza przewód ochronny PE i nie powinien pełnić innej funkcji.
- Niebieski jest przeznaczony przede wszystkim dla przewodu neutralnego N.
- Brązowy, czarny i szary najczęściej oznaczają przewody fazowe L1, L2 i L3.
- Symbol YDY 3×2,5 informuje między innymi o rodzaju przewodu, liczbie żył i ich przekroju.
- W starej lub przerabianej instalacji nie wolno ufać wyłącznie kolorom - funkcję żyły trzeba sprawdzić pomiarem.

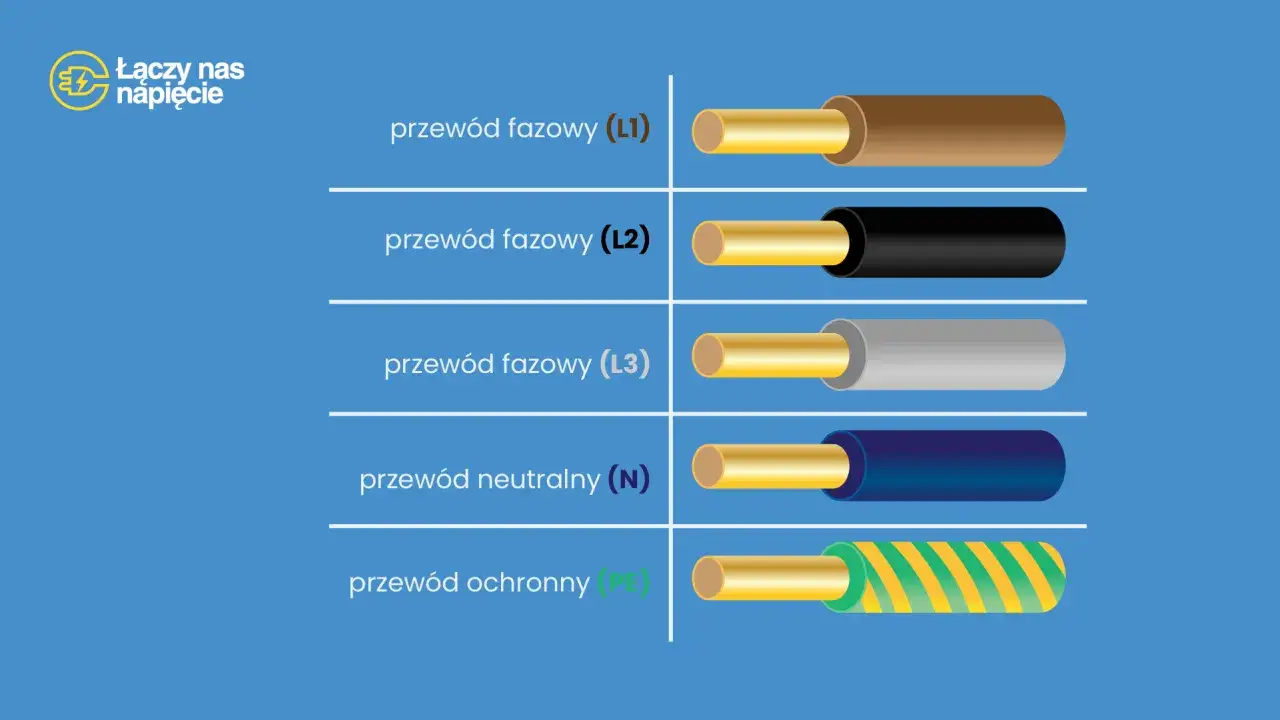

Kolory żył i ich znaczenie w nowej instalacji
Podstawą współczesnego oznaczania żył w instalacjach niskiego napięcia jest norma PN-HD 308 S2. Kolor izolacji podpowiada, z jaką funkcją mamy do czynienia, ale traktuję go jako ważną wskazówkę, a nie zamiennik pomiaru.
| Kolor żyły | Symbol | Znaczenie | Typowe zastosowanie |
|---|---|---|---|
| Żółto-zielony | PE | Przewód ochronny | Połączenie obudowy urządzenia z układem ochronnym |
| Niebieski | N | Przewód neutralny | Droga powrotna prądu w obwodzie jednofazowym |
| Brązowy | L lub L1 | Przewód fazowy | Zasilanie odbiornika lub pierwsza faza układu trójfazowego |
| Czarny | L2 | Przewód fazowy | Druga faza albo dodatkowa żyła czynna |
| Szary | L3 | Przewód fazowy | Trzecia faza w instalacji trójfazowej |
Najważniejsza zasada bezpieczeństwa dotyczy przewodu żółto-zielonego. Ten kolor jest zarezerwowany dla funkcji ochronnej, dlatego nie wykorzystuje się go jako fazy, przewodu sterującego ani neutralnego. Z kolei określenie „zero” bywa używane potocznie, lecz fachowo mówimy o przewodzie neutralnym N.
W instalacji jednofazowej często spotyka się układ brązowy, niebieski i żółto-zielony. W obwodzie trójfazowym dochodzą zwykle czarny i szary. Nie oznacza to jednak, że każda brązowa żyła zawsze jest fazą. W rozdzielnicy, puszce lub urządzeniu mogą występować przewody przełączane, dlatego przed dotknięciem trzeba potwierdzić ich stan odpowiednim przyrządem.
Przeczytaj również: Kolory przewodów elektrycznych. Co oznaczają L, N, PE i PEN?
Co oznaczają symbole L, N, PE i PEN
Loznacza przewód fazowy, czyli czynny przewód doprowadzający napięcie. W instalacji trójfazowej stosuje się oznaczenia L1, L2 i L3. N to przewód neutralny, a PE pełni funkcję ochronną i w prawidłowo wykonanej instalacji nie powinien służyć do normalnego przewodzenia prądu roboczego.
Można też spotkać symbol PEN. Oznacza on przewód, który łączy funkcję ochronną PE i neutralną N. Takie rozwiązanie występuje przede wszystkim w starszych układach sieciowych i wymaga szczególnej ostrożności. Nie traktuję przewodu PEN jak zwykłego kabla neutralnego, ponieważ przerwanie jego ciągłości może stworzyć realne zagrożenie dla użytkowników i urządzeń.

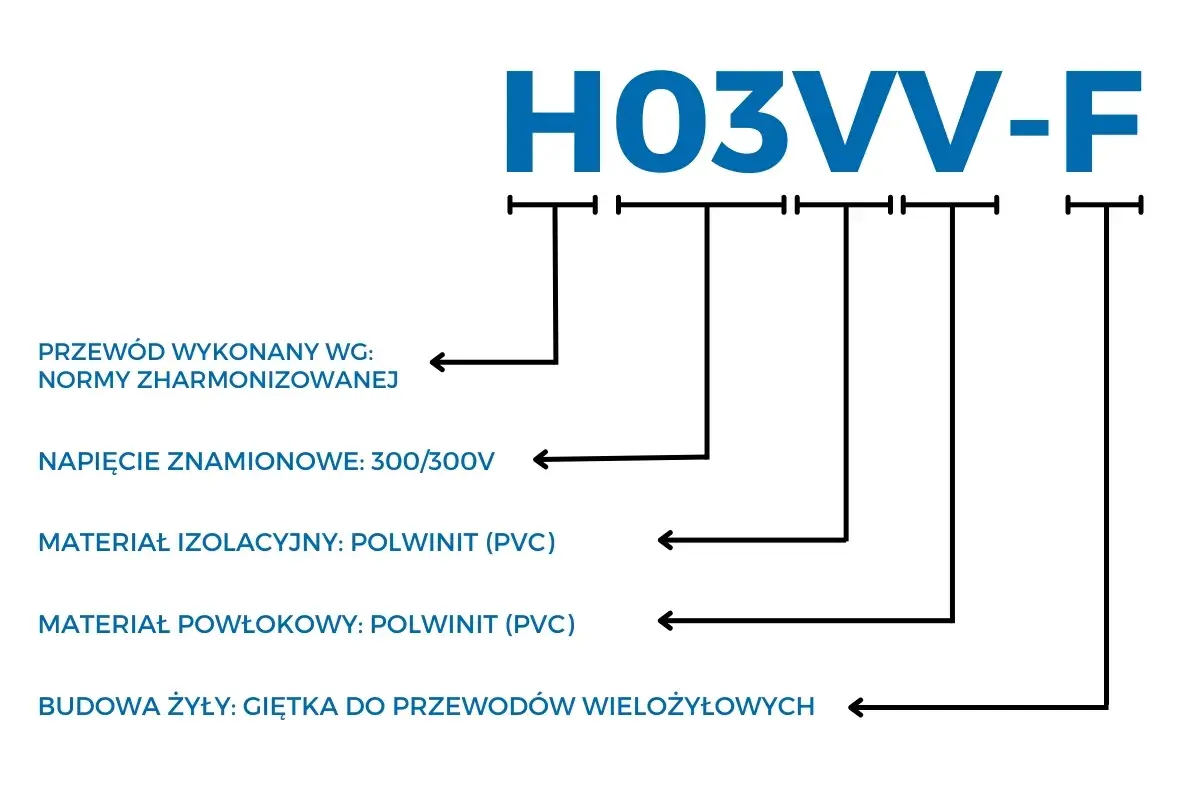

Jak czytać symbole zapisane na izolacji
Kolor mówi o funkcji żyły, natomiast nadruk na powłoce opisuje konstrukcję całego przewodu. Przykład YDY 3×2,5 można spotkać w obwodach gniazdowych, ale sam symbol nie zastępuje projektu ani doboru zabezpieczenia.
| Oznaczenie | Co oznacza | Gdzie spotyka się je najczęściej |
|---|---|---|
| YDY | Przewód instalacyjny z żyłami miedzianymi i izolacją z tworzywa | Instalacje prowadzone pod tynkiem lub w rurach |
| YDYp | Płaski przewód instalacyjny | Stałe instalacje w budynkach |
| YKY | Kabel energetyczny z izolacją i powłoką z tworzywa, przeznaczony do trudniejszych warunków | Grunt, zewnętrzne odcinki i zasilanie budynków |
| H05VV-F | Elastyczny przewód o napięciu znamionowym do 300/500 V | Sprzęt przenośny i przewody przyłączeniowe |
| H07RN-F | Elastyczny przewód gumowy do wymagających warunków | Warsztaty, place budowy, urządzenia ogrodowe |
| H07V-K | Jednożyłowy, giętki przewód montażowy | Rozdzielnice, szafy sterownicze i automatyka |
W zapisie 3×2,5 pierwsza liczba oznacza liczbę żył, a druga ich przekrój w milimetrach kwadratowych. Przewód 3×2,5 ma więc trzy żyły o przekroju 2,5 mm². W praktyce o dopuszczalnym obciążeniu decyduje nie tylko przekrój, ale też sposób ułożenia, temperatura, długość obwodu i zabezpieczenie nadprądowe.
Na powłoce może pojawić się również zapis 450/750 V albo 0,6/1 kV. Są to napięcia znamionowe, czyli wartości, dla których przewód został zaprojektowany. Nie oznaczają one, że można bez dodatkowych obliczeń podłączyć go do dowolnego obwodu o takim napięciu.
Oznaczenia przewodów w automatyce i inteligentnym domu
W instalacjach smart home przewody zasilające 230 V spotykają się z kablami sterującymi i teletechnicznymi. Ich funkcje nie powinny być mylone. Przewód do przycisku, czujnika czy magistrali automatyki może przenosić sygnał niskonapięciowy, ale nie wolno zakładać, że każda cienka żyła jest bezpieczna tylko dlatego, że wygląda niepozornie.
W obwodach stałoprądowych często pojawiają się oznaczenia + i -, na przykład przy zasilaczach 12 V lub 24 V. W systemach automatyki można także spotkać symbole COM, NO i NC. Oznaczają one odpowiednio zacisk wspólny, styk normalnie otwarty i styk normalnie zamknięty. To oznaczenia funkcji zacisków, a nie uniwersalny kod kolorów.
Przy planowaniu inteligentnego domu zwracam szczególną uwagę na obecność przewodu neutralnego w puszkach. Niektóre moduły dopuszkowe wymagają N do stałego zasilania, a jego brak może ograniczyć wybór urządzeń. Lepiej przewidzieć to przed tynkowaniem niż później szukać rozwiązania opartego na dodatkowych przekaźnikach albo bateriach.
Jak bezpiecznie sprawdzić, czym jest dana żyła
Przed pracą odłącz obwód w rozdzielnicy i zabezpiecz go przed przypadkowym załączeniem. Sam wyłącznik nadprądowy nie daje jeszcze pewności, że na wszystkich żyłach nie ma napięcia, dlatego stan instalacji trzeba zweryfikować dwubiegunowym wskaźnikiem napięcia lub miernikiem używanym przez osobę, która potrafi prawidłowo interpretować pomiar.
- Odczytaj nadruk na kablu i sprawdź liczbę żył oraz przekrój.
- Obejrzyj izolację pod kątem przeróbek, dodatkowych taśm i oznaczeń wykonanych markerem.
- Wyłącz zasilanie właściwego obwodu, a potem potwierdź brak napięcia na każdej żyle.
- Porównaj przewody z opisem w rozdzielnicy, schematem i oznaczeniami na zaciskach.
- Nie podejmuj decyzji wyłącznie na podstawie barwy, szczególnie w starym budynku.
Kolor niebieski może zostać wykorzystany wyjątkowo inaczej, jeśli w danym obwodzie nie ma przewodu neutralnego i żyła została jednoznacznie oznaczona na końcach. To rozwiązanie wymaga fachowej oceny, ponieważ łatwo pomylić taki przewód z typowym N. Żółto-zielonej żyły nie należy reinterpretować w ten sposób.
Stare instalacje i błędy, które zdarzają się najczęściej
W budynkach z instalacją aluminiową albo wielokrotnie przerabianą kolory mogą nie odpowiadać dzisiejszym zasadom. Czerwony, szary lub czarny przewód może mieć znaczenie zależne od wieku instalacji i sposobu wykonania. Zdarza się też, że ktoś użył niewłaściwej żyły albo zamienił przewody podczas wcześniejszej naprawy.
Najczęstszy błąd polega na uznaniu, że niebieski przewód zawsze jest bezpieczny. Jeśli został wykorzystany jako przewód fazowy w nietypowym obwodzie, dotknięcie go po wyłączeniu innego elementu może skończyć się porażeniem. Równie ryzykowne jest łączenie przewodu ochronnego z neutralnym w przypadkowym miejscu, bez znajomości układu sieci i projektu instalacji.
Nie polecam także przedłużania przewodów skrętką owiniętą taśmą. Połączenie powinno znajdować się w odpowiedniej puszce lub złączu, mieć właściwy zakres przekrojów i być zabezpieczone przed naprężeniem. W instalacjach o większym obciążeniu znaczenie ma również temperatura złącza, dlatego luźny zacisk może stać się początkiem przegrzewania.
Mała checklista przed zakupem i montażem kabla
- Sprawdź, czy przewód jest przeznaczony do montażu stałego, ruchomego, wewnętrznego czy zewnętrznego.
- Dobierz liczbę żył do układu, na przykład 3 żyły dla L, N i PE albo 5 żył dla L1, L2, L3, N i PE.
- Zweryfikuj przekrój, długość obwodu, sposób prowadzenia i zabezpieczenie.
- Nie mieszaj kabli 230 V z przewodami sygnałowymi bez sprawdzenia wymagań producenta urządzeń.
- Po wykonaniu instalacji opisz przewody w rozdzielnicy i zostaw czytelny schemat na przyszłość.
Dobre oznaczenie przewodu ma sens tylko wtedy, gdy idzie w parze z pomiarem, właściwym montażem i dokumentacją. Kolory pomagają szybko się zorientować, symbole na powłoce ułatwiają dobór kabla, a ostrożna weryfikacja chroni przed najdroższym błędem, czyli podłączeniem instalacji na podstawie domysłu.
