Kolory kabli w lampie - co oznaczają i jak podłączyć oprawę?

Wymiana lampy wygląda niewinnie, dopóki nad sufitem nie pojawią się przewody w kilku kolorach. Znajomość tego, co oznaczają kolory kabli w lampie, pomaga prawidłowo rozpoznać przewód fazowy, neutralny i ochronny, ale sama barwa nigdy nie zastępuje pomiaru. Poniżej pokazuję typowy układ, zasady bezpiecznego podłączenia oraz sytuacje, w których lepiej przerwać pracę i wezwać elektryka.

Co oznaczają kolory przewodów przy lampie

W nowych, prawidłowo wykonanych instalacjach elektrycznych stosuje się oznaczenia zgodne z zasadami opisanymi między innymi w normie PN-HD 308 S2. W typowej lampie jednofazowej spotkasz dwa albo trzy przewody. Ich funkcje wynikają z oznaczenia literowego L, N lub PE oraz z koloru izolacji.

doprowadza napięcie do oprawy, przewód neutralny zamyka obwód, a ochronny ma zabezpieczyć użytkownika w razie przebicia na metalową obudowę. Potoczne określenie „uziemienie” często odnosi się właśnie do PE, choć technicznie przewód ochronny i uziemienie nie zawsze oznaczają dokładnie to samo.

W instalacji jednofazowej brązowy jest najczęstszym kolorem żyły fazowej. Czarny i szary również mogą pełnić tę funkcję, szczególnie gdy z sufitu wychodzą przewody do podwójnego włącznika. Niebieski nie powinien być traktowany jako przewód bez napięcia, dopóki nie zostanie sprawdzony pomiarem.

Jak wygląda typowy układ przewodów w lampie sufitowej

W najprostszym obwodzie z pojedynczym włącznikiem do lampy dochodzą zwykle przewód neutralny N oraz przewód fazowy przełączany przez łącznik. To ważne rozróżnienie, bo żyła przy lampie może mieć kolor brązowy, czarny albo szary, ale będzie pod napięciem dopiero po włączeniu światła. Nazywa się ją często przewodem powrotnym.

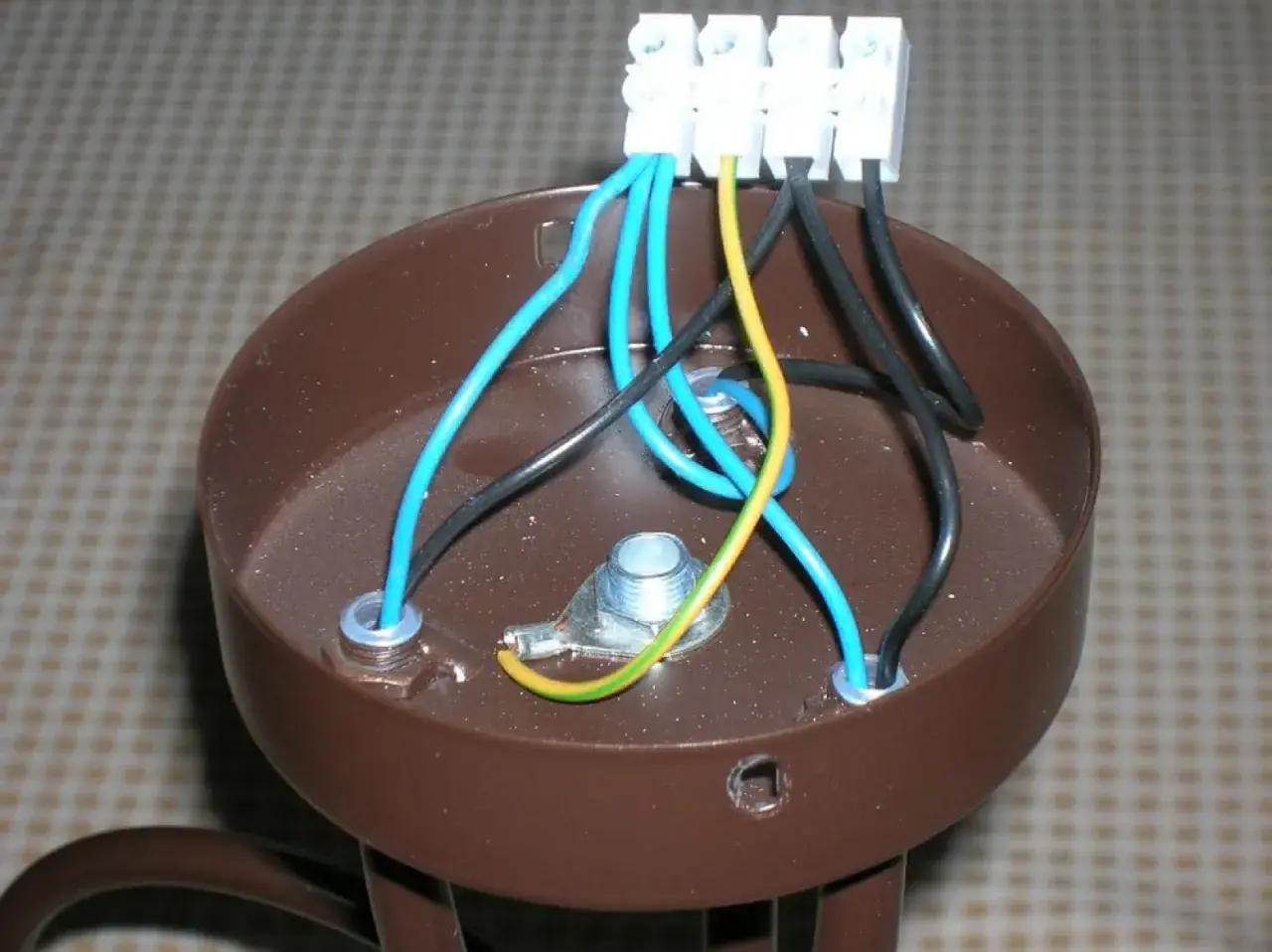

Połączenie w typowej oprawie wygląda następująco:

• niebieski przewód z sufitu łączy się z zaciskiem N lampy,
• przewód fazowy z włącznika łączy się z zaciskiem L,
• żółto-zielony przewód trafia do zacisku PE, jeśli oprawa go posiada.

Przy lampie z dwoma niezależnymi obwodami, na przykład z osobnym włączaniem dwóch grup żarówek, mogą pojawić się dwa przewody fazowe. Wtedy czarny i szary mogą odpowiadać za L1 oraz L2, a niebieski pozostaje wspólnym przewodem neutralnym. Nie wolno łączyć tych żył na chybił trafił, bo można stracić niezależne sterowanie albo doprowadzić do zwarcia.

Jeżeli lampa ma metalową obudowę, zwykle powinna mieć zacisk ochronny. Oprawa wykonana w II klasie ochronności ma symbol dwóch kwadratów, jeden w drugim, i nie wymaga przewodu PE. W takim przypadku przewodu ochronnego nie przykręca się do przypadkowej śruby obudowy ani nie łączy z niebieskim.

Bezpieczne podłączenie krok po kroku

Do prostego montażu potrzebujesz przede wszystkim wkrętaka, odpowiednich złączek oraz dwubiegunowego wskaźnika napięcia. Śrubokręt z neonówką może być pomocny orientacyjnie, ale nie daje wystarczającej pewności do potwierdzenia, że obwód jest bez napięcia.

1. Wyłącz wyłącznik nadprądowy odpowiedzialny za obwód oświetlenia.
2. Wyłącz także włącznik ścienny, ale nie traktuj go jako jedynego zabezpieczenia.
3. Sprawdź miernikiem brak napięcia między przewodem fazowym i neutralnym oraz między fazowym i ochronnym.
4. Porównaj oznaczenia na lampie z instrukcją producenta. Szukaj symboli L, N i PE.
5. Połącz przewody w złączce przeznaczonej do danego typu żyły i przekroju.
6. Ułóż przewody tak, aby nie były ściskane przez rozetę ani narażone na przetarcie.
7. Po zamontowaniu oprawy włącz zasilanie i sprawdź działanie.

Przed dokręceniem złączki warto skontrolować, czy miedziana żyła nie wystaje poza zacisk. Luźne połączenie może się nagrzewać, powodować migotanie diod LED, a w skrajnym przypadku doprowadzić do uszkodzenia izolacji. Dobre połączenie powinno być mechanicznie pewne i elektrycznie stabilne, nie tylko „jakoś działające”.

Nie wykonuj takich prac przy włączonym napięciu, nawet jeśli wymiana wydaje się banalna. Wyłącznik ścienny może rozłączać przewód neutralny zamiast fazowego, a w niektórych instalacjach napięcie może pojawić się na kilku żyłach jednocześnie.

Co zmienia stara instalacja

Najwięcej pomyłek zdarza się w mieszkaniach z instalacją wykonaną wiele lat temu albo częściowo modernizowaną. Można tam spotkać inne kolory, przewody aluminiowe, wspólny przewód ochronno-neutralny PEN albo żyły wykorzystane niezgodnie z dzisiejszymi zasadami. W takim miejscu kolor jest tylko wskazówką.

Szczególnej ostrożności wymaga przewód PEN. Łączy on funkcję neutralną i ochronną, dlatego jego rozdzielenie oraz sposób podłączenia zależą od układu sieci i stanu całej instalacji. Nie należy samodzielnie tworzyć mostka między zaciskiem N i PE przy lampie, ponieważ może to spowodować pojawienie się napięcia na metalowej obudowie.

Jeżeli widzisz stare, kruche przewody, brak żyły ochronnej przy metalowej lampie, ślady nadpalenia albo niejasne połączenia w puszce, zatrzymaj montaż. Brak zgodności kolorów nie jest jeszcze dowodem awarii, ale jest sygnałem, że potrzebna jest identyfikacja przewodów przez elektryka.

Różne typy opraw i ich wymagania

Lampa z metalową obudową

Metalowa oprawa najczęściej wymaga przewodu PE. Jego zadaniem jest odprowadzenie prądu zwarciowego i zadziałanie zabezpieczenia, gdy izolacja uszkodzi się wewnątrz lampy. Żółto-zielonej żyły nie wolno pomijać tylko dlatego, że lampa świeci również bez niej.

Oprawa w II klasie ochronności

Lampy oznaczone symbolem dwóch kwadratów mają konstrukcję, która nie wymaga podłączenia ochronnego. Zwykle wystarczą przewody L i N. Jeżeli z sufitu wychodzi żółto-zielona żyła, trzeba ją bezpiecznie zakończyć w osobnej złączce, zamiast wciskać ją pod dowolną śrubę.

Lampa LED i zasilacz

W oprawach LED często znajduje się zasilacz lub sterownik. Po stronie sieciowej nadal obowiązują oznaczenia L i N, ale po stronie niskiego napięcia mogą pojawić się inne symbole, na przykład plus i minus. Nie wolno mieszać strony 230 V ze stroną niskonapięciową ani podłączać lampy wyłącznie na podstawie podobnego koloru przewodu.

Dotyczy to także inteligentnych opraw i modułów sterowanych aplikacją. Sterownik może wymagać stałego przewodu neutralnego, którego nie ma w starszej puszce włącznika. Przed zakupem warto sprawdzić schemat producenta, bo funkcja smart nie zmienia podstawowych zasad ochrony przeciwporażeniowej.

Błędy, które najczęściej powodują problemy

• Łączenie przewodów wyłącznie według kolorów, bez pomiaru i sprawdzenia schematu.
• Podłączanie żółto-zielonego przewodu do zacisku N albo L.
• Łączenie przewodu ochronnego z neutralnym przy samej lampie.
• Wykorzystanie zwykłej taśmy izolacyjnej zamiast właściwej złączki.
• Ściskanie kilku żył pod jednym zaciskiem, jeśli producent złączki tego nie dopuszcza.
• Pozostawienie odsłoniętej miedzi poza kostką lub szybkozłączką.
• Sprawdzanie napięcia tylko po stronie przewodu fazowego i pomijanie pozostałych kombinacji.

W praktyce szczególnie zdradliwe jest przekonanie, że niebieski przewód zawsze jest bezpieczny. W starej albo błędnie wykonanej instalacji mógł zostać użyty inaczej, a w obwodzie z łącznikiem może występować napięcie względem ziemi. Przed dotknięciem każdej żyły sprawdź cały obwód, nie tylko przewód, który wygląda na fazowy.

Jeśli po podłączeniu lampa miga, wyłącznik nadprądowy się wyłącza, słychać trzaski albo złączka robi się ciepła, odłącz zasilanie. Takich objawów nie należy tłumaczyć „słabą żarówką”, zwłaszcza gdy dotyczą nowej oprawy LED.

Kolor to wskazówka, a pomiar daje pewność

W typowej nowej instalacji zapamiętanie trzech oznaczeń wystarcza na początek: brązowy, czarny lub szary to L, niebieski to N, a żółto-zielony to PE. Przy lampie trzeba jednak uwzględnić rodzaj oprawy, przewód powrotny z włącznika, klasę ochronności i stan instalacji.

Jeżeli kolory się nie zgadzają, przewody są stare albo nie wiesz, który bezpiecznik odłącza obwód, nie zgaduj. Koszt krótkiej diagnostyki elektryka jest niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia lampy. Najbezpieczniejsza zasada brzmi prosto: oznaczenia pomagają rozpoznać przewód, ale dopiero pomiar potwierdza jego funkcję.
