Jak rozpoznać fazy L1, L2 i L3? Kolory i pomiar

Przy instalacji trójfazowej sam kolor przewodu nie zawsze wystarcza, aby bezpiecznie wskazać L1, L2 i L3. Wyjaśniam, jak rozpoznać fazy L1 L2 L3, kiedy można oprzeć się na oznaczeniach, jak potwierdzić je pomiarem oraz dlaczego kolejność faz ma znaczenie dla silników, pomp, falowników i automatyki domu.

Jak odróżnić L1, L2 i L3 od N oraz PE

Oznaczenia L1, L2 i L3 odnoszą się do trzech przewodów fazowych w instalacji trójfazowej. N to przewód neutralny, a PE pełni funkcję ochronną i służy do odprowadzania prądu zwarciowego. Trzy fazy są przesunięte względem siebie o 120 stopni, dlatego mogą zasilać zarówno zwykłe obwody 230 V, jak i odbiorniki trójfazowe.

W typowej sieci napięcie między fazą a przewodem neutralnym wynosi około 230 V, natomiast między dwiema fazami około 400 V. To ważna wskazówka przy pomiarze, ale sama wartość napięcia nie powie jeszcze, czy dana żyła jest L1, L2 czy L3. Wszystkie trzy fazy mogą mieć bardzo podobne parametry.

W praktyce zaczynam od dokumentacji, opisów w rozdzielnicy i oznaczeń na listwach zaciskowych. Dopiero później sięgam po pomiar. Taka kolejność ogranicza ryzyko pomyłki, szczególnie gdy instalacja zasila automatykę, falownik albo kilka rozdzielnic połączonych ze sobą.

Co naprawdę mówią kolory przewodów

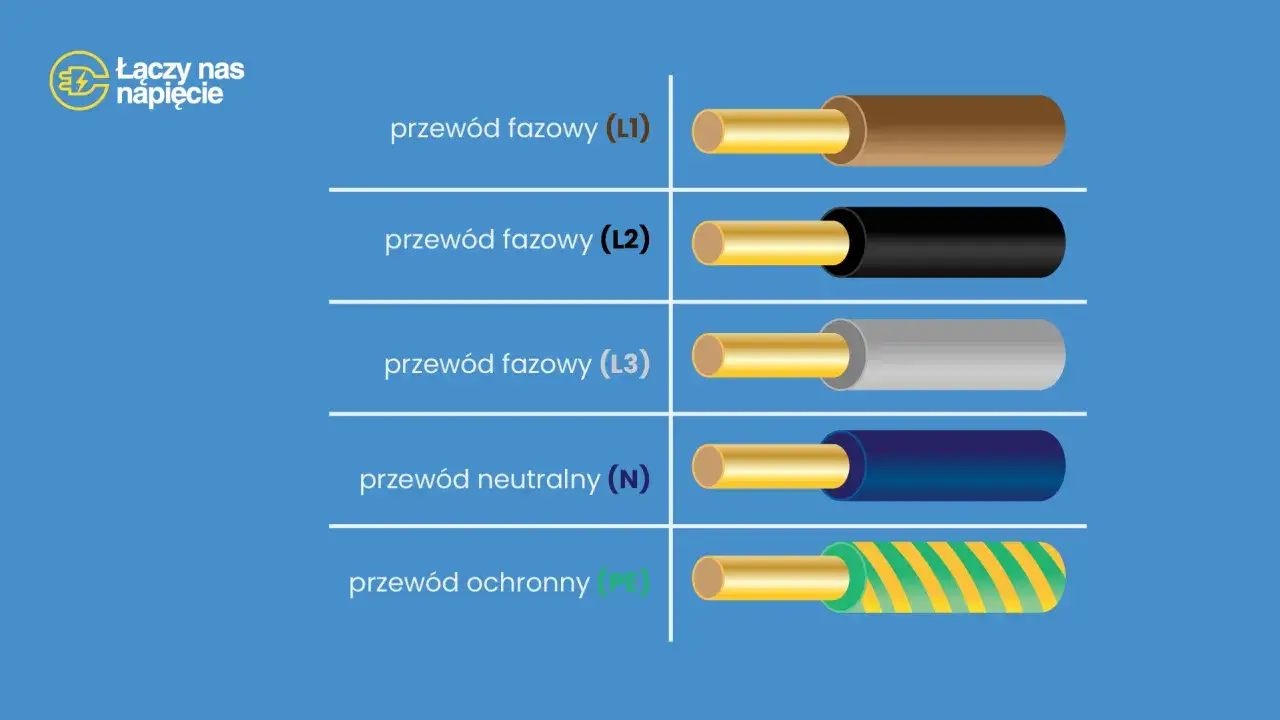

W nowych instalacjach zgodnych z zasadami identyfikacji żył przewody fazowe mają zazwyczaj barwy brązową, czarną i szarą. Najczęściej opisuje się je odpowiednio jako L1, L2 i L3. Jest to wygodny standard montażowy, ale nie należy traktować go jako bezwarunkowej gwarancji.

Kolor przewodu mówi przede wszystkim o jego przewidywanej funkcji. Nie daje pewności, że ktoś podczas wcześniejszego remontu nie zamienił żył, nie przełożył przewodu na inny zacisk albo nie opisał go błędnie. Właśnie dlatego przy instalacji po modernizacji sprawdzam oznaczenia z obu stron kabla i porównuję je ze schematem.

Niebieski przewód powinien być neutralnym N, a żółto-zielony ochronnym PE. W starszych lub przerabianych instalacjach kolory mogą jednak nie odpowiadać obecnym zasadom. Nie wolno więc zakładać, że niebieska żyła jest bez napięcia tylko dlatego, że ma właściwy kolor.

Przydatne są również oznaczniki kablowe, koszulki opisowe i etykiety L1, L2 oraz L3. Jeśli przewody zostaną rozłączone podczas modernizacji, dobrze od razu zapisać ich identyfikację na schemacie. Kilka minut poświęconych na opis potrafi później oszczędzić godzin szukania błędu.

Jak bezpiecznie potwierdzić fazę pomiarem

Do sprawdzenia, czy przewód jest pod napięciem, najlepszy jest dwubiegunowy wskaźnik napięcia albo odpowiednio zabezpieczony multimetr. Próbnik wkrętakowy może zasygnalizować obecność pola elektrycznego, ale nie jest narzędziem do pewnego potwierdzania stanu instalacji.

Przed rozpoczęciem pomiaru tester trzeba sprawdzić na znanym, działającym źródle napięcia. Po pomiarze dobrze wykonać ponowny test. Taka procedura pozwala wykryć rozładowaną baterię, uszkodzoną sondę albo błąd urządzenia.

Co można sprawdzić

• Między przewodem fazowym a N powinno pojawić się około 230 V.
• Między dwiema fazami powinno być około 400 V.
• Między N a PE napięcie powinno być niewielkie, choć jego dokładna wartość zależy od obciążenia i stanu instalacji.

Takie pomiary pozwalają odróżnić fazy od przewodu neutralnego i ochronnego, ale nie ustalają jeszcze, która faza jest L1, L2 lub L3. Jeśli między brązowym i czarnym przewodem występuje około 400 V, wiadomo, że oba są fazowe. Nie wiadomo jednak, czy kolejność to L1-L2, L2-L3 czy inna kombinacja.

Praca przy odsłoniętych zaciskach pod napięciem jest zadaniem dla osoby z odpowiednimi kwalifikacjami i sprzętem ochronnym. Jeżeli nie masz doświadczenia z pomiarami w rozdzielnicy, ogranicz się do odczytania dokumentacji i zleć identyfikację elektrykowi. Wyłączenie bezpiecznika nie zawsze odłącza wszystkie źródła zasilania, zwłaszcza przy fotowoltaice, agregacie lub magazynie energii.

Jak ustalić kolejność L1, L2 i L3

Do określenia kolejności faz służy miernik kolejności faz, nazywany też wskaźnikiem wirowania faz. Urządzenie podłącza się do trzech przewodów fazowych zgodnie z opisem jego sond, a na wyświetlaczu pojawia się kolejność, na przykład 1-2-3 albo 3-2-1.

To badanie ma szczególne znaczenie przy silnikach, pompach, wentylatorach, sprężarkach i niektórych falownikach. Zamiana dwóch faz zmienia kierunek wirowania pola, a w konsekwencji może odwrócić kierunek obrotów silnika. W pompie może to oznaczać słabą wydajność, głośną pracę albo ryzyko uszkodzenia.

Trzeba też rozróżnić dwie rzeczy. Miernik może wskazać prawidłową kolejność napięć między trzema przewodami, ale to jeszcze nie dowodzi, że cała instalacja została opisana tak samo na drugim końcu kabla. Jeżeli przewody są oznaczone jako L1, L2 i L3 w rozdzielnicy, ich ciągłość można dodatkowo sprawdzić po odłączeniu zasilania i potwierdzeniu braku napięcia.

Jeśli miernik pokazuje odwrotną kolejność, nie zmieniałbym przewodów przypadkowo. Najpierw sprawdziłbym wymagania konkretnego odbiornika i oznaczenia w dokumentacji. W niektórych urządzeniach kolejność ma znaczenie, w innych elektronika sama ją kontroluje.

Stara instalacja i sytuacje, w których kolor zawodzi

Najwięcej pomyłek pojawia się w instalacjach starszych, wielokrotnie remontowanych albo wykonanych bez czytelnego schematu. Izolacja może mieć inne barwy, oznaczenia mogły zostać zamalowane, a żyły mogły zostać przełożone podczas wymiany zabezpieczeń.

Niepokój powinien wzbudzić przewód o nietypowym kolorze, brak ciągłości oznaczeń między rozdzielnicami oraz sytuacja, w której opis na aparacie nie zgadza się z dokumentacją. W takim przypadku traktuję każdą nieznaną żyłę jako potencjalnie niebezpieczną i nie opieram decyzji na samym wyglądzie.

Przeczytaj również: Kolory przewodów w instalacji trójfazowej - co oznaczają?

Typowe błędy przy identyfikacji

• Uznanie koloru za dowód bez wykonania pomiaru.
• Sprawdzanie przewodu wyłącznie próbnikiem jednobiegunowym.
• Pomiar ciągłości bez wcześniejszego potwierdzenia braku napięcia.
• Założenie, że wyłączony jeden wyłącznik odłączył całą rozdzielnicę.
• Zamiana dwóch faz bez sprawdzenia kierunku obrotów odbiornika.
• Brak ponownego opisu przewodów po zakończeniu prac.

Najbardziej zdradliwe są tak zwane napięcia indukowane i pozorne. Czuły próbnik może zareagować na przewód, który nie jest zdolny do bezpiecznego zasilania odbiornika, ale może też nie zareagować tam, gdzie napięcie rzeczywiście występuje. Z tego powodu do oceny stanu obwodu używam testu dwubiegunowego, a nie samego świecenia kontrolki.

Co zrobić przed podłączeniem urządzenia trójfazowego

Przed podłączeniem płyty, silnika, pompy ciepła, falownika lub ładowarki sprawdziłbym trzy elementy: zgodność przewodów z dokumentacją, obecność właściwych napięć oraz kolejność faz. Producent może wymagać konkretnego układu L1-L2-L3, przewodu neutralnego albo określonego sposobu zabezpieczenia.

W domu inteligentnym dochodzi jeszcze kwestia automatyki. Moduły pomiarowe, styczniki i liczniki energii często mają osobne wejścia dla L1, L2 i L3. Zamiana przewodów może nie wyłączyć urządzenia, ale spowodować błędne wskazania zużycia energii albo nieprawidłowe działanie funkcji zarządzania obciążeniem.

Po identyfikacji przewodów dobrze zostawić po sobie czytelny opis. Na etykiecie powinny znaleźć się oznaczenia L1, L2, L3, N i PE, a przy bardziej złożonej instalacji także numer obwodu oraz miejsce drugiego końca kabla. To drobiazg, który bardzo ułatwia późniejszy serwis.

Najbezpieczniejsza zasada przy rozpoznawaniu faz

Kolor pomaga szybko się zorientować, oznaczenie na schemacie porządkuje instalację, a pomiar potwierdza stan faktyczny. Do rozróżnienia przewodów fazowych od N i PE wystarczy właściwy tester napięcia, natomiast do ustalenia kolejności L1-L2-L3 potrzebny jest miernik kolejności faz.

Jeżeli instalacja jest stara, nieopisana albo współpracuje z fotowoltaiką, agregatem czy magazynem energii, nie zakładałbym, że standardowe kolory mówią całą prawdę. W takiej sytuacji najrozsądniej zlecić pomiary elektrykowi, który potwierdzi brak napięcia, wykona identyfikację i naniesie wynik na dokumentację.
